Reaktor toku zástrčky: Principy, funkce a aplikace

Tato vedení se ponoří do reaktorů toku zástrčky (PFRS), klíčový nástroj v chemickém inženýrství, který pomáhá efektivně řídit chemické reakce ve zkumavce nebo trubce.Na rozdíl od jiných reaktorů, které vše promíchají, PFRS udržují vše plynule tekoucí v jednom směru, což je skvělé pro zajištění toho, aby reakce došlo v pořádku.To znamená, že mohou být opravdu dobré při výrobě produktů důsledně a bezpečně, zejména v průmyslových odvětvích, jako jsou léčiva, rafinace ropy a plasty.Podíváme se na to, jak PFR fungují, proč jsou často lepší než jiné typy reaktorů a na druhy úkolů, v nichž jsou opravdu dobré.

Katalog

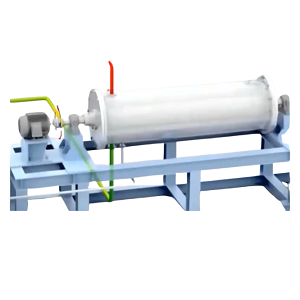

Co je to reaktor toku zástrčky?

A Reaktor zástrčky (PFR), také známý jako reaktor pístového toku, je důležitým nástrojem v chemickém inženýrství používaným ke studiu, jak se chemické reakce dějí uvnitř dlouhé trubice.V tomto typu reaktoru jsou tekutiny čerpány na jednom konci a neustále se pohybují trubicí k druhému konci konstantní rychlostí.Tok je hladký a rovnoměrný, bez víření nebo míchání podél cesty.To znamená, že tekutiny se pohybují v samostatných vrstvách nebo zástrčkách, což udržuje různé fáze reakce od sebe.Jinými slovy, tekutiny, které vstupují do trubice dříve, jsou vždy před tekutinami, které vstupují později, a nemíchají se navzájem, když se pohybují.To pomáhá kontrolovat chemickou reakci, protože reaktanty jsou udržovány v pořádku, což umožňuje, aby každé části reakce došlo krok za krokem, jak tekutiny protékají trubicí.

Jedinečný způsob, jak se tekutiny pohybovat v PFR, má některé důležité výhody pro chemické reakce.Protože neexistuje míchání dozadu, každá vrstva tekutiny tráví v reaktoru stejné množství času, což vede k konzistentnímu reakčnímu procesu.To usnadňuje předpověď, kolik produktu bude provedeno, protože reakční doba je stejná pro každou část tekutiny.Můžete upravit délku a šířku trubice, rychlost toku a teplotu pro kontrolu reakce a získat nejlepší výsledky.Reaktory toku zástrčky jsou zvláště užitečné pro reakce, které vyžadují vysoké teploty nebo zahrnují plyny, protože stabilní tok udržuje reakci pod kontrolou.Oni se běžně používají v průmyslových odvětvích, jako je rafinace ropy, výroba plastů a léčba odpadních plynů.Tento design je také dobrý pro rozsáhlou produkci, protože je snazší předvídat a kontrolovat, co se děje uvnitř reaktoru.

Funkce reaktorů toku zástrčky

Směrový tok

Reaktory toku zástrčky (PFR) jsou charakterizovány jejich jednosměrným tokem, kde reaktanty a produkty se pohybují výhradně vpřed podél délky reaktoru.Tento zjednodušený vzor toku je dosažen navržením reaktoru jako trubkového potrubí, který minimalizuje jakékoli zpětné míchání tekutých prvků.V PFR si tekuté prvky, často označované jako zástrčky, udržují svou identitu, jak postupují přes reaktor, což znamená, že mezi sousedními zástrčkami existuje minimální difúze.Tento řádný pohyb je důležitý pro dosažení přesné kontroly nad reakční kinetikou, protože každá zástrčka zažívá jedinečný a předvídatelný soubor reakčních podmínek, když se pohybuje reaktorem.Reaktanty na vstupu se setkávají s nejvyššími koncentracemi a nejčerstvějším chemickým prostředím, které lze strategicky využívat, aby se zvyšovaly rychlé reakční rychlosti.

Obrázek 2. Reprezentace reaktoru toku zástrčky (PFR) Reprezentace toku

Jak zástrčky postupují, koncentrace reaktantů se snižují, zatímco koncentrace produktu se zvyšují, po procesu sekvenční konverze podél délky reaktoru.Tato systematická progrese je výhodná pro reakce vyžadující přísnou stechiometrickou kontrolu nebo ty citlivé na kolísání koncentrace.Tím, že prevence recirkulace a udržování konzistentního směrového toku snižují riziko vedlejších reakcí, které by mohly nastat, pokud by se promíchaly nebo recykly reaktanty a produkty.Díky tomu je PFRS ideální pro procesy, jako je polymerace, spalování nebo komplexní chemické syntézy.Předvídatelný vzorec toku zvyšuje přesnost modelování reakce a rozšiřování, díky čemuž jsou PFR velmi cenné ve výzkumných i průmyslových aplikacích.

Koncentrační gradient

Definující charakteristikou reaktorů toku zástrčky je vývoj koncentračního gradientu podél délky reaktoru.Na vstupu jsou reakční reaktanty zaváděny při jejich nejvyšších koncentracích, což vytváří hnací sílu pro pokračování reakce.Jak reakce postupuje, koncentrace reaktantů se neustále snižují, zatímco koncentrace produktu současně zvyšují.To má za následek dobře definovaný koncentrační gradient, který se předvídatelně vyvíjí od vstupu do výstupu reaktoru.Tento gradient je nejstrmější poblíž vstupu, kde koncentrace reaktantů jsou na svém vrcholu a rychlost reakce je nejvyšší díky hojnosti reakčních složek.Jakmile jsou reaktanty spotřebovány, gradient se postupně zplošťuje, což odráží sníženou rychlost reakce, když se systém blíží k rovnováze.

Absence zpětného míchání v PFR zajišťuje, že každá zástrčka zažije jedinečné prostředí koncentrací a podporuje efektivní a sekvenční přeměnu reaktantů.Koncentrační gradient je výhodný pro reakce s kinetikou závislou na koncentraci, kde reakční rychlost je funkcí koncentrace reaktantů.V takových případech vysoká koncentrace reaktantů na vstupu maximalizuje počáteční reakční rychlost, což vede k efektivnímu využití reakčních složek.Tato progresivní spotřeba reakčních složek minimalizuje riziko nežádoucích vedlejších reakcí, které by se mohly vyskytnout při přechodných koncentracích.U procesů zahrnujících konkurenční reakce může být koncentrační gradient dokázán upřednostňovat požadovanou cestu produktu.Díky tomu jsou PFRS vysoce efektivní pro komplexní procesy syntézy, například ve farmaceutickém nebo jemné chemikálie, kde selektivita produktu a optimalizace výnosů.

Konzistentní čas pobytu

Jednou z nejvíce výhod reaktorů toku zástrčky je jednotná distribuce doby pobytu.V PFR tráví každá zástrčka reaktantu stejné množství času cestováním reaktorem, od vstupu po výstup.Tato jednotná doba pobytu zajišťuje, že všechny molekuly reaktantu jsou podrobeny identickým reakčním podmínkám, včetně profilů teploty, tlaku a koncentrací.Tato konzistence je dosažena, protože zástrčky se pohybují reaktorem řádně, sekvenčním způsobem bez zpětného míchání nebo radiální disperze.V důsledku toho neexistuje žádná změna v časovém časopisu Strávit uvnitř reaktoru, který je v ostrém kontrastu s kontinuálními reaktory s míchaným tankem (CSTRS), kde reaktanty mohou mít v důsledku důkladného míchání velmi měnící se časy pobytu.

Jednotný čas pobytu je dobrý pro udržení konzistentní kvality produktu, zejména ve složitých chemických procesech.Například v polymerizačních reakcích zajišťuje konzistentní doba pobytu rovnoměrné délky polymerního řetězce a distribuci molekulové hmotnosti, což vede k vynikajícímu výkonu produktu.Při farmaceutické syntéze zaručuje konzistentní chemickou čistotu a účinnost pro dodržování předpisů a účinnost produktu.Předvídatelná distribuce doby pobytu zjednodušuje kinetické modelování a rozšiřování, což umožňuje přesnou simulaci reakčního chování v průmyslovém měřítku.Tato předvídatelnost zvyšuje kontrolu a optimalizaci procesu, což vede ke zvýšené produktivitě a efektivitě nákladových nákladů.

Vysoká účinnost přeměny

Reaktory toku zástrčky jsou známé pro jejich vysokou účinnost konverze na jednotku objemu, což je lepší než účinnost kontinuálního míchaného tanku (CSTRS).V PFR jsou reaktanty nepřetržitě konzumovány, když se pohybují reaktorem, po lineární a progresivní reakční cestě.Tato sekvenční spotřeba minimalizuje koncentraci nezreagovaných druhů v kterémkoli bodě podél délky reaktoru, což vede k vyšší celkové míře přeměny.Absence zpětného míchání umožňuje, aby reaktanty byly vystaveny optimálním reakčním podmínkám během jejich cesty, maximalizovaly reakční rychlost a minimalizovaly tvorbu nežádoucích vedlejších produktů.To je výhodné pro rychlé nebo vysoce exotermické reakce, které vyžadují rychlé vyčerpání reaktantů pro udržení bezpečnosti a integrity produktu.

V takových případech design toku zástrčky usnadňuje efektivní řízení tepla tím, že zabraňuje lokalizovaným teplotním hrotkám, které by mohly vést k tepelnému útěku nebo degradaci produktu.Vysoká konverzní účinnost PFRS snižuje požadovaný objem reaktoru, což vede k menším stopám vybavení a nižší kapitálové náklady.Tato účinnost se také promítá do snížených provozních nákladů, protože k dosažení požadovaného výnosu produktu je zapotřebí méně energie a méně surovin.Díky tomu je PFR atraktivní pro rozsáhlé průmyslové aplikace, jako je petrochemické zpracování, objemová chemická produkce a systémy environmentálního zpracování.

Provoz v ustáleném stavu

Reaktory toku zástrčky pracují za podmínek v ustáleném stavu a udržují konzistentní průtoky, profily koncentrace a rozdělení teploty v průběhu reaktoru.Při provozu v ustáleném stavu jsou rychlosti přítoku a odtoku konstantní, což zajišťuje nepřetržitý a nepřetržitý výrobní proces.Tato stabilita je dobrá pro udržení jednotné kvality produktu, což je důležité v průmyslových odvětvích, jako je petrochemická rafinace, výroba polymeru a rozsáhlá chemická syntéza.Ustálená povaha PFR zjednodušuje řízení a automatizaci procesů, protože provozní parametry systému zůstávají v průběhu času konstantní.

Tato předvídatelnost zvyšuje škálovatelnost a spolehlivost procesů a snižuje složitost monitorování a úpravy reakčních podmínek.Kromě toho operace ustáleného stavu minimalizuje fluktuace ve složení produktu a zajišťuje konzistentní chemickou čistotu a kvalitu pro produkty s vysokou hodnotou, jako jsou léčiva a speciální chemikálie.Provoz v ustáleném stavu také usnadňuje energetickou účinnost a optimalizaci procesů, protože konstantní provozní podmínky umožňují přesnou kontrolu procesů přenosu tepelného a hmotnosti.Díky tomu je PFRS vhodné pro aplikace vyžadující přísnou kontrolu nad reakční kinetikou a selektivitou produktu, což dále přispívá k úsporám nákladů a udržitelnosti při výrobě chemických látek.

Efektivní přenos tepla

Reaktory toku zástrčky jsou navrženy tak, aby podporovaly účinný přenos tepla a řízení teplot v exotermických nebo endotermických reakcích.Konzistentní vzorec toku zabraňuje zpětnému míchání, což umožňuje přesné ovládání teploty podél délky reaktoru.To umožňuje implementaci kontrolovaných teplotních gradientů nebo použití výměníků tepla k optimalizaci tepelného řízení.Efektivní přenos tepla nejen zlepšuje energetickou účinnost, ale také zvyšuje selektivitu produktu, což činí PFR ideální pro reakce citlivé na teplotu, jako jsou ty v jemné chemické syntéze nebo katalytické procesy.Při vysoce exotermických reakcích pomáhá PFR efektivně rozptylovat teplo, zabraňuje tepelnému útěku a zajišťuje bezpečný provoz.Naopak, v endotermických reakcích usnadňují účinné dodávky tepla k udržení rychlosti reakce a účinnosti konverze.

Všestrannost napříč fázemi

PFR jsou všestranné a mohou pojmout plynnou fázi, kapalinu a heterogenní reakce, včetně těch, které se týkají katalyzátorů.Tato adaptabilita umožňuje používat v celé řadě chemických procesů, jako je oxidace plynné fáze, polymerace kapalné fáze a katalytická hydrogenace.Konstrukce toku zástrčky maximalizuje kontakt s reaktantem-katalyzátorem, zvyšuje rychlost reakce a účinnost katalyzátoru pro průmyslové aplikace v petrochemickém zpracování, výrobě polymeru a katalýze životního prostředí.

Schéma reaktoru toku zástrčky

Reaktor toku zástrčky (PFR) je navržen tak, aby byl účinný a užitečný při chemickém zpracování.Obvykle to vypadá jako dlouhá, úzká trubice nebo trubka, která umožňuje chemikálie neustále proudit z jednoho konce do druhého.Uvnitř trubice nejsou žádné míchací nástroje, jako jsou míchadlo.Z tohoto důvodu se chemikálie pohybují hladce, jako píst, aniž by se mísily dohromady.Tento stabilní tok pomáhá reakcím dostatky rovnoměrně a umožňuje dobrou kontrolu nad tím, jak rychle se vyskytují.Díky tomu jsou PFR velmi užitečné v chemických továrnách a průmyslových odvětvích.

Obrázek 3. Schéma reaktoru pro tok zástrčky

Schéma zobrazuje reaktor toku zástrčky (PFR), typ chemického reaktoru navrženého pro kontinuální chemické zpracování.V tomto nastavení vstupují reaktanty na vstup (x = 0) a neustále se pohybují přes válcovou trubici směrem k výstupu (x = l).Tok v reaktoru je zefektivněn a udržuje konzistentní profil rychlosti, kde každý tekutinový prvek cestuje rovnoběžně s osou reaktoru bez zpětného smíchání.Toto uspořádání umožňuje reaktanty postupně převádět na produkty, jak postupují podél délky reaktoru.Stínovaný segment označený jako 𝑑𝑥 představuje malý objemový prvek v reaktoru.Tento diferenciální řez je nutný pro modelování chemických reakcí, ke kterým dochází uvnitř PFR, protože pomáhá vyhodnotit změny v reakční rychlosti a koncentraci, jak se reaktanty postupují.

Absence radiálního míchání zachovává podmínku toku zástrčky a zajišťuje, aby každý tekutý prvek udržoval svou identitu a složení během své cesty.Výsledkem je, že koncentrace a reakční rychlosti se liší podél délky reaktoru, ale zůstávají v každém průřezu jednotné.Tato charakteristika toku zástrčky způsobuje, že PFR jsou vhodné pro chemické procesy, které vyžadují přesnou kontrolu nad reakční dobou a tvorbou produktu.Vzhledem k tomu, že všechny prvky tekutin mají stejnou dobu pobytu, reaktor poskytuje konzistentní kvalitu produktu a efektivní přeměnu reaktantů.Vzhledem k těmto výhodám jsou PFR široce používány v chemické výrobě, včetně aplikací, jako je polymerace, reakce na plynnou fázi a katalytické procesy.

Provozní princip reaktoru toku zástrčky

Reaktor toku zástrčky (PFR) pracuje na jedinečném vzorci toku, který udržuje reakční podmínky konzistentní po celou dobu jeho délky.Tento návrh umožňuje přesnou kontrolu nad dobou pobytu, teploty a tlaku, což činí PFR vysoce efektivní pro chemické procesy vyžadující přesnou řízení reakce.Tato část zkoumá podrobné operační principy PFR a jejich důležitost při zpracování průmyslového chemického zpracování.

Nepřetržitý a jednotný pohyb

V reaktoru s průtokem zástrčky (PFR) se tekutiny pohybují nepřetržitě a rovnoměrně podél válcové trubice nebo trubky, což vytváří vysoce organizovaný vzorec toku.Reaktanty jsou zaváděny na jednom konci reaktoru a neustále protékají až do druhého konce, kde vystupují jako produkty.Tento design zajišťuje bezproblémový postup od vstupu k výstupu bez přerušení pohybu tekutiny.Architektura reaktoru udržuje konzistentní směr toku a přísně zabraňuje jakémukoli zpětnému míchání nebo recirkulaci.Tento jednosměrný pohyb je důležitý pro zachování chemické integrity reakčních složek a produktů, když cestují reaktorem.Klíčovou charakteristikou tohoto vzoru toku je to, že každý malý segment nebo zástrčka tekutiny si zachovává svou vlastní jedinečnou chemickou identitu, když se pohybuje reaktorem.Tyto zástrčky se navzájem nemíchají laterálně, což zajišťuje, že složení v každé zástrčce zůstává konstantní po celou dobu jeho cesty.

Tato izolace segmentů tekutin zachovává koncentrační gradienty pro účinné chemické reakce.Absence radiálního míchání také vede k předvídatelnějšímu reakčnímu profilu, což umožňuje přesné modelování a optimalizaci chemických procesů.Zjednodušený vzorec toku v rámci PFR minimalizuje turbulenci a chaotický pohyb, což pomáhá udržovat integritu proudů reaktantů.Tento řádný tok podporuje vysokou účinnost konverze, protože reaktanty trvale zažívají stejné reakční podmínky jako procházejí reaktorem.Absence zpětného míchání zajišťuje, že doba pobytu každé zástrčky je identická, což vede k jednotnému vystavení teplotě a tlaku.Tato uniformita zvyšuje reakční rychlosti a zlepšuje selektivitu produktu, což má za následek kontrolovanější a efektivnější chemický proces.Vzhledem k přesné kontrole nad vzorci toku a reakčními podmínkami jsou PFR vhodné pro reakce, které vyžadují konzistentní prostředí k dosažení vysokých výnosů a selektivity.

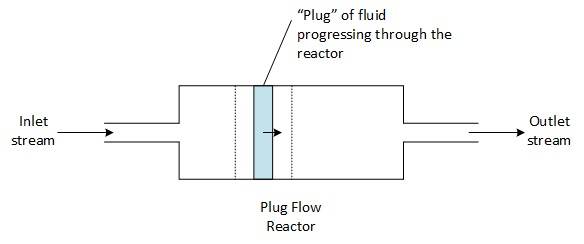

Obrázek 4. Reaktor průtoku zástrčky (PFR) Progresi nepřetržitého toku a reakce

Schopnost reaktoru udržovat provoz v ustáleném stavu s minimálními kolísáním koncentrace nebo teploty z něj činí ideální volbu pro chemický a farmaceutický průmysl.V těchto odvětvích je důležité udržovat konzistenci a kvalitu produktu a předvídatelný výkon PFRS tyto požadavky účinně podporuje. Škálovatelnost PFR dále zvyšuje jejich užitečnost v průmyslových aplikacích.Jejich modulární konstrukce umožňuje snadné nastavení délky a průměru reaktoru tak, aby se přizpůsobily různým výrobním kapacitám.Tato flexibilita v kombinaci s jejich účinnými charakteristikami toku činí PFR preferovanou možností pro rozsáhlé kontinuální zpracování.Výsledkem je, že se široce používají v procesech, jako je polymerace, hydrogenace a katalytické reakce, kde je potřeba udržování kontrolovaného reakčního prostředí pro kvalitu produktu a efektivitu procesu.

Výhody v chemických transformacích

Reaktory toku zástrčky (PFR) nabízejí několik výhod pro chemické transformace.Poskytují přesnou kontrolu reakce udržováním stabilního průtoku a zabráněním zpětného míchání, což zajišťuje, že každá zátka zažívá konzistentní reakční podmínky.To zvyšuje účinnost a minimalizuje vedlejší produkty, což je důležité pro citlivé reakce, jako je oxidace alkoholu nebo produkce pigmentu.PFRS také poskytuje vysokou čistotu a konzistenci produktu, protože všechny reaktanty podléhají stejné reakční době a podmínkách.Zabráněním zpětného míchání zlepšují selektivitu a snižují nežádoucí postranní reakce, což z nich činí ideální pro komplexní chemické procesy.Kromě toho PFRS podporuje nepřetržité produkci, minimalizující prostoje a snížení nákladů, což zvyšuje účinnost ve velké výrobě.Jejich škálovatelnost a flexibilita umožňují snadné nastavení průtokových rychlostí a rozměrů reaktoru a zajišťují konzistentní výsledky od pilotního měřítka až po výrobu v plném měřítku.Tyto výhody dělají PFR preferovanou volbou pro kontrolované chemické transformace v průmyslových odvětvích vyžadujících vysokou přesnost a účinnost.

Jednotný tok a progrese reakce

Reaktory toku zástrčky (PFR) jsou navrženy tak, aby udržovaly rovnoměrný průtok, což zajišťuje, že všechny částice reaktantů procházejí reaktorem stejnou rychlostí.Tato uniformita zaručuje, že každá nekonečná zástrčka tekutiny, obsahující molekuly reaktantů, identické doby pobytu, když se pohybuje od vstupu k výstupu.Výsledkem je, že každá molekula vstupující do reaktoru je vystavena konzistentním reakčním podmínkám, včetně gradientů teploty, tlaku a koncentrací, jak postupuje přes reakční cestu.Tento jednotný vzorec toku minimalizuje změny reakčních rychlostí, což vede k předvídatelnějším a kontrolovatelným chemickým transformacím.A protože v každé zástrčce není žádné boční míchání, profil koncentrace zůstává ostře definován podél délky reaktoru, což umožňuje přesnou kontrolu nad reakční kinetikou a rychlostí konverze.Tato charakteristika způsobuje, že PFRS výhodné pro provádění reakcí, které vyžadují přísné řízení doby pobytu k dosažení optimálních výnosů.

Vzor toku zástrčky v PFR efektivně eliminuje zpětné míchání nebo recirkulaci reakčních složek, což je běžný problém u jiných typů reaktorů, jako jsou kontinuální míchané reaktory nádrže (CSTRS).Tím, že prevence jakékoli interakce mezi reaktanty v různých stádiích konverze zvyšuje účinnost reakce a zajistí rovnoměrnější složení produktu.Tento nedostatek zpětného míchání také minimalizuje tvorbu nežádoucích vedlejších produktů, protože reaktanty nemohou předčasně interagovat s pokročilejšími reakčními meziprodukty nebo konečnými produkty.Výsledné jednotné reakční prostředí je prospěšné pro komplexní chemické systémy pro selektivitu a čistotu produktu.V důsledku toho se PFRS široce používá v průmyslových odvětvích vyžadujících vysoce přesnou chemickou syntézu, jako jsou léčiva a speciální chemikálie.Jejich schopnost udržovat konzistentní reakční podmínky a zároveň se vyhnout křížové kontaminaci mezi reakčními fázemi, ukazuje jejich význam v moderních procesech chemického inženýrství.

Optimalizace reakční kinetiky

V reaktoru s průtokem zástrčky (PFR) je doba, kterou každá skupina molekul reaktantů utratí uvnitř reaktoru, konzistentní, což je velmi důležité pro získání nejlepší reakční rychlosti a vysoké účinnosti konverze.V PFR vstupují reaktanty jako samostatné zástrčky, které se pohybují přes reaktor stejnou rychlostí, což znamená, že každá zástrčka zažívá stejné podmínky, jako je teplota a tlak, jak prochází.Tato rovnoměrná expozice umožňuje přesnou kontrolu nad tím, jak daleko reakce jde a jaké produkty jsou vyrobeny.Protože každá zástrčka dostává stejnou léčbu, šance na nežádoucí postranní reakce nebo změny kvality produktu jsou výrazně sníženy.Díky tomu je PFR užitečnými pro reakce, které jsou citlivé na změny teploty, tlaku nebo času.Poskytnutím stabilního a předvídatelného prostředí pomáhá PFR dosáhnout konzistentních a spolehlivých reakčních výsledků, což vede k optimalizované rychlosti reakce.

PFR také zabraňují míchání reaktantů podél průtokové dráhy, což pomáhá při účinnější kontrole reakce.Na rozdíl od kontinuálních míchaných tankových reaktorů (CSTRS), kde jsou reaktanty nepřetržitě smíšené, PFR udržují stabilní tok, kde se reaktanty pohybují vpřed, aniž by se mísily se zátkami za nimi nebo před nimi.Tím je zajištěno, že reaktanty jsou postupně přeměněny na produkty, když se pohybují přes reaktor, což pomáhá zabránit přehnané reakci nebo podléčení.Tato přesná kontrola nad dobou reakce a koncentrace zlepšuje selektivitu požadovaného produktu, což má za následek vyšší výnosy a lepší celkovou účinnost.Tato úroveň kontroly je důležitá pro komplexní reakce, které produkují střední druhy, protože umožňuje pečlivému řízení těchto meziproduktů, aby se zabránilo nežádoucím vedlejším reakcím.Z tohoto důvodu se PFRS široce používá v průmyslových odvětvích, kde je vyžadována vysoká selektivita, produktivita a konzistentní kvalita produktu.

Jednotné profily teploty a tlaku

Stabilní vzorec toku charakteristického pro reaktory toku zástrčky (PFR) zajišťuje rovnoměrné profily teploty a tlaku v celé délce reaktoru.Tato uniformita je dobrá při prevenci lokalizovaných horkých míst nebo chladných zón, které by mohly negativně ovlivnit rychlost reakce a kvalitu produktu.V chemických procesech mohou změny teploty vést k nerovnoměrné reakční rychlosti, což způsobuje tvorbu nežádoucích vedlejších produktů nebo nekonzistentních výnosů produktu.Zachováním konzistentního teplotního profilu umožňuje PFR přesnější kontrolu nad reakční kinetikou a zajišťuje, že chemické reakce probíhají zamýšlenou rychlostí.Tato kontrola je prospěšná pro vysoce exotermické nebo endotermické reakce, kde i menší kolísání teploty může vést k útěkovým reakcím nebo neúplným konverzím.Rovnoměrná rozdělení teploty přispívá ke zvýšené bezpečnosti, konzistenci produktu a celkové spolehlivosti procesu.

Kromě teplotní uniformity zajišťuje stabilní tok v PFR také konzistentní tlakové profily podél délky reaktoru.Stabilní tlakové prostředí pomáhá udržovat požadované průtoky a koncentrace reaktantů pro dosažení optimální účinnosti konverze.Tato konzistence zvyšuje účinnost přenosu tepla a hmoty, což umožňuje reaktantům rovnoměrně interagovat s katalyzátorem nebo reakčním médiem.Zlepšený přenos hmoty minimalizuje gradienty koncentrace, které mohou jinak omezit reakční rychlosti a nižší účinnost konverze.Profily jednotného tlaku a teploty snižují mechanické napětí na stěnách reaktoru, prodlužují životnost zařízení a snižují náklady na údržbu.Celkově schopnost PFR zachovat stabilní teplotu a podmínky tlaku maximalizuje účinnost reakce a kvalitu produktu a zároveň zajišťuje bezpečný a spolehlivý provoz.

Ovládání selektivity reakce

Reaktory toku zástrčky (PFR) poskytují výhody při řízení selektivity reakce kvůli jejich konzistentnímu vzoru toku a absenci zpětného smíchání.V PFR se reaktanty pohybují reaktorem jako zástrčku a udržují své relativní polohy po celé délce reaktoru.Tento jednosměrné vzorce toku umožňuje předvídatelnou progresi chemické reakce, protože reaktanty jsou neustále konzumovány podél délky reaktoru.Jakmile jsou reaktanty vyčerpány, je přirozeně stanoven koncentrační gradient, který nepřetržitě posouvá reakci vpřed.Tento gradient zajišťuje, že reaktanty jsou vystaveny optimálním reakčním podmínkám v každém bodě podél reaktoru a podporují účinnou míru konverze.Řádný tok minimalizuje pravděpodobnost předčasného míchání reakčních složek a produktů, zachovává zamýšlenou reakční cestu a zvyšuje selektivitu.Absence zpětného míchání nejen přispívá k lepší kontrole nad reakčním prostředím, ale také pomáhá udržovat ostřejší přechod mezi zónami bohatými na reaktanty a produktem, což optimalizuje celkovou účinnost reakce.

Tato charakteristika toku je výhodná pro reakce, které sledují kinetiku prvního řádu nebo vyššího řádu, kde je reakční rychlost přímo ovlivněna koncentracemi reaktantů.V takových případech koncentrační gradient podél délky reaktoru zajišťuje, že reakční rychlost je trvale vysoká, pokud jsou koncentrace reaktantů největší, zužují se, protože reaktanty jsou vyčerpány.Nedostatek radiálního míchání v PFRS zaručuje, že všechny molekuly reaktantu jsou rovnoměrně vystaveny katalyzátoru nebo reakčním podmínkám, což brání lokalizovaným změnám, které by mohly vést k vedlejším reakcím nebo tvorbě nežádoucích vedlejších produktů.Tato jednotná expozice zvyšuje selektivitu vůči požadovanému produktu, protože snižuje šance na konkurenční reakce, ke kterým dochází za různých koncentračních podmínek.Udržováním kontrolovaného prostředí a prevenci odchylek v koncentracích reaktantů nabízí PFRS vynikající kontrolu nad reakčními cestami, maximalizující výnos a čistotu produktu.

Srovnání s kontinuálním míchaným reaktorem nádrže (CSTR)

Výběr mezi kontinuálním míchaným reaktorem (CSTR) a reaktorem zástrčky (PFR) závisí na specifických potřebách chemického procesu.Tyto dva typy reaktorů mají odlišné operační principy a jsou vhodné pro různé reakční kinetiky.Pochopení jejich rozdílů pomáhá při výběru nejúčinnějšího reaktoru pro danou aplikaci.

Ideální míchání vs. segmentované dynamiky toku

CSTRS (kontinuální míchané reaktory nádrže) jsou navrženy tak, aby dosáhly a udržovaly ideální podmínky míchání, což zajišťuje, že koncentrace, teplota a tlak zůstávají v celém objemu reaktoru jednotné.To znamená, že jakékoli reaktanty vstupující do systému jsou okamžitě a zcela smíchány s obsahem již uvnitř, což vede k homogenní směsi za všech okolností.Kvůli této dobře smíšené povaze má výstupní proud opouštějící reaktor stejný složení s vnitřní reakční směsí, což zajišťuje provoz v ustáleném stavu.Tato charakteristika je prospěšná pro reakce, které vyžadují stabilní provozní podmínky, protože umožňuje přesnou kontrolu nad parametry reakce.Dobře smíšené prostředí zjednodušuje kinetické modelování, protože reakční rychlosti zůstávají konzistentní napříč reaktorem.Tato předvídatelnost je výhodná pro exotermické reakce, které představují riziko tepelného útěku, protože účinné rozptyl tepla během reaktoru minimalizuje pravděpodobnost lokalizovaných horkých míst.Výsledkem je, že CSTR se běžně používají ve velkých průmyslových aplikacích, kde je potřeba udržování kontrolovaného a jednotného reakčního prostředí pro bezpečnost i účinnost.

Obrázek 5. Porovnání ideálního míchání vs. segmentovaného toku v reaktorech

Naproti tomu PFRS (Reaktory Plug Flow Reactors) pracují v režimu segmentovaného nebo zástrčky, kde se jednotlivé tekuté prvky nebo zástrčky pohybují postupně přes reaktor, aniž by se vzájemně míchaly.Tento vzorec toku vytváří koncentrační gradient podél délky reaktoru, což znamená, že koncentrace reaktantů jsou na vstupu nejvyšší a postupně se snižují, když jsou spotřebovány v reakci, zatímco koncentrace produktu se zvyšují směrem k výstupu.Protože každá zástrčka si zachovává své zřetelné chemické složení během své cesty, reakce postupuje kontrolovaným a předvídatelným způsobem podél axiálního směru reaktoru.Na rozdíl od CSTR, které předpokládají okamžité míchání, PFR umožňují postupnou transformaci reaktantů na produkty, napodobují chování dávkových reaktorů, ale nepřetržitě.Toto chování toku je užitečné při reakcích, kde je pro dosažení vysoké účinnosti konverze nezbytné minimalizovat zpětné směrování.Absence úplného míchání zajišťuje, že reaktanty tráví definované množství času v reaktoru, což umožňuje navrhnout reaktory s optimalizovanými dobami pobytu pro specifické reakce.

Segmentované charakteristiky toku PFR nabízejí výhody pro reakce vyžadující přesnou kontrolu nad reakční kinetikou a selektivitou produktu.PFRS tím, že zabrání zředění meziproduktů mícháním, umožňují lepší manipulaci reakčních drah pro optimalizaci selektivity a minimalizaci tvorby nežádoucích vedlejších produktů.To je důležité v průmyslových odvětvích, jako jsou petrochemikálie a léčiva, kde je klíčovým problémem čistota konečného produktu.Schopnost udržovat odlišné chemické složení v každé zástrčce umožňuje efektivnější využití katalyzátorů, protože reaktanty se během jejich progrese setkávají s optimálními podmínkami.Zatímco CSTRS poskytují výhodu provozu v ustáleném stavu a snadné ovládání, PFR jsou vhodnější pro scénáře, kde maximalizace konverze a udržování přísné kinetické kontroly jsou prioritami.Volba mezi CSTR a PFR závisí na specifických požadavcích reakce, včetně faktorů, jako je požadovaný výnos produktu, řízení tepla a omezení reakční doby.

Koncepční a provozní rozdíly

Dynamika průtoku v reaktoru zástrčky (PFR) lze koncepčně chápat jako řadu extrémně tenkých, dokonale smíšených kontinuálních míchaných tankových reaktorů (CSTR) uspořádaných postupně podél délky reaktoru.Každý z těchto miniaturních CSTRS zajišťuje úplné míchání v radiálním směru při zachování přísného oddělení v axiálním směru, což znamená, že mezi různými segmenty neexistuje zpětné míchání.Tato jedinečná charakteristika umožňuje zavedení nepřetržitého a postupného koncentračního gradientu, kde koncentrace reaktantů neustále snižují, zatímco koncentrace produktu se zvyšují s tím, jak reakce postupuje od vstupu na výstup.Kvůli tomuto návrhu PFRS účinně řídí chemické reakce vpřed s větší účinností, což zajišťuje, že reaktanty podstoupí kontrolovanou transformaci na produkty bez rizika, že by se zředila reautová reakční pokrok.Tento model segmentovaného toku je vysoce prospěšný pro přesnou simulaci komplexní reakční kinetiky, protože umožňuje předpovídat reakční rychlosti a optimalizovat rozměry reaktoru založené na časově závislém vývoji reaktantů a produktů.Schopnost přesně řídit podmínky reakce podél délky reaktoru činí PFR užitečnými pro procesy vyžadující specifické reakční sekvence, jako jsou procesy zahrnující více reakčních kroků nebo meziprodukty, které vyžadují přesnou expozici reaktantem před přechodem do další fáze.

Na druhé straně funkce kontinuálních míchaných tanků (CSTRS) fungují pod principem úplného a jednotného míchání v celém objemu reaktoru a zajišťují, že všechny molekuly reaktantu jsou rovnoměrně distribuovány a vystaveny identickým reakčním podmínkám.Toto úplné míchání však má za následek širokou distribuci doby pobytu, což znamená, že ne všechny molekuly reaktantu tráví stejné množství času v reaktoru.Některé molekuly mohou systém opustit příliš brzy, než podstoupí úplnou reakci, zatímco jiné mohou zůstat v reaktoru po delší dobu, což potenciálně vede k přehnané reakci nebo nežádoucím vedlejším reakcím.Tato variabilita doby pobytu může přímo ovlivnit konzistenci a kvalitu konečného produktu, což činí CSTRS méně ideální pro reakce, které vyžadují přesnou kontrolu doby pobytu nebo vysokou účinnost konverze.V průmyslových aplikacích, kde je potřeba reakční uniformita a provoz v ustáleném stavu, zůstávají CSTRS oblíbenou volbou kvůli snadnému provozu a schopnosti zvládnout rozsáhlou kontinuální produkci.Avšak pro vysoce selektivní reakce nebo ty, které zahrnují více reakčních kroků, PFRS často poskytují vynikající výkon tím, že reaktanty sledují dobře definovanou a předvídatelnou reakční cestu bez nepředvídatelnosti spojené s širokým rozdělením doby pobytu v CSTRS.

Kinetická kontrola a účinnost

Reaktory kontinuálního míchaného nádrže (CSTRS) poskytují dobře smíšené a stabilní reakční prostředí, díky nimž je výhodné pro chemické procesy, které zahrnují kinetiku pomalé reakce nebo vyžadují přesnou tepelnou regulaci.Protože koncentrace reaktantů zůstávají konstantní v průběhu reaktoru v důsledku nepřetržitého míchání, mohou být reakční rychlosti udržovány na stabilních úrovních, což zajišťuje předvídatelný výkon.To je užitečné pro reakce, kde je nezbytné udržování jednotného koncentračního profilu pro udržení reakčního pokroku a také pro rovnovážné reakce, kde je výhodné konstantní doplnění reaktantu.Nepřetržité agitace v CSTR usnadňuje účinné rozdělení tepla a zabraňuje lokalizovaným změnám teploty, které by jinak mohly vést k nestabilitě reakce nebo nežádoucím vedlejším reakcím.Udržováním jednotných tepelných podmínek CSTRS minimalizuje rizika spojená s exotermickými reakcemi, jako jsou náhlé teplotní hroty, které by mohly ohrozit bezpečnost nebo kvalitu produktu.Tato schopnost regulovat teplotu a koncentraci s vysokou přesností činí CSTRS preferovanou volbou pro rozsáhlé průmyslové procesy pro zajištění uniformity produktu, minimalizaci vedlejších reakcí a udržování provozní bezpečnosti.

Naproti tomu reaktory toku zástrčky (PFRS) nabízejí zřetelnou výhodu, pokud jde o kinetickou kontrolu a účinnost reakce pro procesy vyžadující vysokou selektivitu a předvídatelné rychlosti konverze.Jednosměrné tok reaktantů pomocí PFR zajišťuje, že každá molekula sleduje dobře definovanou cestu reaktorem a zažívá konzistentní dobu pobytu bez míchání nebo předčasného ředění.Tato kontrolovaná progrese reakčních složek umožňuje přesnou manipulaci s reakčními podmínkami, což je důležité pro rychlé, nevratné reakce, kde reaktanty musí před ukončením reaktoru podstoupit úplnou transformaci.Absence zpětného míchání také umožňuje lepší kontrolu nad meziproduktujícími druhy, což zajišťuje, že každé fázi reakce dochází za optimálních podmínek, aby se maximalizovala selektivita.Tím, že si PFRS udržujete stabilní koncentrační gradient a umožňuje účinnou progresi reakce, poskytují vynikající výkon pro procesy, které vyžadují vysokou účinnost konverze, což z nich činí preferovanou volbu pro aplikace, kde je maximalizace výnosu a čistoty produktu nejvyšší prioritou.

Průmyslové aplikace a vhodnosti

Reaktory kontinuálních míchaných nádrží (CSTR) se široce používají v průmyslových procesech pro nepřetržité míchání a udržování jednotných reakčních podmínek.Jedna z nejčastějších aplikací CSTRS je ve fermentačních procesech, kde mikroorganismy nebo enzymy vyžadují konzistentní prostředí k udržení optimální metabolické aktivity.Konstantní agitace zajišťuje, že živiny, kyslík a další reaktanty jsou rovnoměrně distribuovány v celém systému, což zabraňuje lokalizovanému vyčerpání, které by mohlo bránit mikrobiálnímu růstu nebo enzymatické účinnosti.CSTR jsou vysoce účinné pro manipulaci s vysoce viskózními tekutinami, jako jsou ty, s nimiž se setkávají v polymeračních reakcích, kde je pro dosažení konzistentní distribuce molekulové hmotnosti a zabránit lokalizované gelové tvorbě molekulové hmotnosti a zabránění lokalizované gelové tvorbě.Jejich schopnost poskytovat přesnou kontrolu teploty je dalším klíčovým faktorem v jejich průmyslovém užitečnosti pro exotermické reakce, které vyžadují účinné rozptyl tepla, aby se zabránilo tepelnému útesu.Homogenní podmínky v CSTR z něj činí ideální volbu pro reakce na kapalinovou fázi, kdy je důležitá kvalita produktu a stabilita procesu.Odvětví, která se spoléhají na CSTRS, zahrnují lékárny, jemné chemikálie, čištění odpadních vod a výroba potravin a nápojů, kde konzistence v reakčních podmínkách přímo ovlivňuje výkon produktu a dodržování předpisů.

Na druhé straně jsou preferovanou volbou pro procesy, které vyžadují vysokou míru konverze, přesnou kontrolu nad reakční kinetikou a minimálním zpětným mícháním.Jejich design je činí vhodnými pro reakce na plynnou fázi, jako jsou reakce používané při výrobě amoniaku, methanolu a vodíku, kde je udržování kontrolovaného koncentračního gradientu skvělé pro optimalizaci výnosu.PFR také hrají roli v katalytickém praskání, klíčovém procesu v ropném průmyslu používaném k rozdělení velkých uhlovodíkových molekul na cennější produkty, jako je benzín a nafta.Jednosměrné vzorec toku PFRS podporuje vysokou účinnost reakce tím, že zajišťuje, že reaktanty podléhají předvídatelné transformaci, minimalizují boční reakce a zlepšují selektivitu.PFRS lze navrhnout jako reaktory s balením, kde pevné katalyzátory nebo strukturované balicí materiály zvyšují přenos hmoty a tepla, což je činí ideální pro katalytické a heterogenní reakce.Tato adaptabilita umožňuje použití PFR v širokém rozsahu chemických výrobních procesů, včetně oxidačních reakcí, syntézy polymeru a speciální chemické výroby.Jejich schopnost dosáhnout vysoké účinnosti konverze s přesnou kinetickou kontrolou z nich činí jádro rozsáhlých průmyslových aplikací, zejména v petrochemickém, polymerním a speciálním chemickém odvětví.

Derivace rovnice reaktoru zástrčky

Derivace rovnice reaktoru zástrčky (PFR) je důležitá pro pochopení toho, jak PFR efektivně kontrolují chemické reakce přesně zvládáním reakční kinetiky, teploty a tlaku.Toto rozdělení vysvětluje základní principy a matematické kroky zapojené do formulace rovnice PFR a poskytuje vhled do toho, jak tyto reaktory dosahují vysoké míry konverze a selektivitu.

PFR pracuje na principu kontinuálního a jednotného toku.Reakční složky vstupují na jednom konci a pohybují se reaktorem podobným způsobem a neustále postupují směrem k výstupu bez zpětného míchání nebo radiálního rozptylu.Tento vzorec toku je podobný pístu pohybujícímu se válcem, kde si každý segment tekutiny zachovává svou chemickou identitu a postupuje stejnou rychlostí.Tento jednotný pohyb zajišťuje, že každý segment reaktantu zažívá stejnou dobu pobytu a udržuje konzistentní reakční podmínky.Tato konzistence je dobrá pro přesnou kinetickou kontrolu, díky čemuž jsou PFR efektivní pro komplexní reakce, které vyžadují přesné načasování a řízení koncentrace.

Provoz PFR se spoléhá na aplikaci hmotnosti a tepelné bilance v rámci diferenciálního objemu reaktoru.Analýzou malého plátky tekutiny, když se pohybuje reaktorem, je možné modelovat chemickou kinetiku a přesně předpovídat distribuci produktů.V ideálním PFR neexistence zpětného a radiálního rozptylu udržuje každý segment tekutin odlišný a zachovává svou chemickou historii.Tento jednosměrné vzorec toku vytváří koncentrační gradient podél délky reaktoru, koncentrace reaktantů se snižují, zatímco koncentrace produktu se zvyšují.Tento gradient účinně posouvá chemickou reakci vpřed.Hmotnostní bilance se používá ke sledování spotřeby reakčních složek a tvorbě produktů, zatímco tepelná bilance odpovídá za změny teploty, které ovlivňují reakční rychlosti.Pro jednoduchost derivace často předpokládá izotermální podmínky se zaměřením na kinetiku hmotnosti a reakce bez složitosti teplotních změn.

Rovnice PFR je odvozena z hmotnostní bilance na diferenciálním objemu reaktoru.Za izotermálních podmínek je změna koncentrace reaktantů podél délky reaktoru vyvážena reakční rychlostí.Diferenciální forma rovnice hmotnostní bilance je:

Kde:

𝐶𝑖 = Koncentrace reaktantů 𝑖 v poloze 𝑥

𝑥 = Poloha podél délky reaktoru

𝑟 = Reakční rychlost, která závisí na koncentracích reaktantů a kinetice

𝑢 = Konstantní rychlost tekutiny

Tato rovnice ukazuje, že změna koncentrace reaktantů přímo souvisí s rychlostí reakce a rychlostí tekutiny pohybující se reaktorem.Poskytuje přesnou reprezentaci reakční kinetiky v PFR.Pro vyřešení této diferenciální rovnice jsou na vstup reaktoru nastaveny okrajové podmínky, kde je známa počáteční koncentrace každého reakčního činidla:

Integrace se provádí ze vstupu (𝑥 = 0) do výstupu (𝑥 = 𝐿), kde 𝐿 je celková délka reaktoru.Řešení rovnice napříč touto délkou dává koncentrační profil každého reakčního činidla, když se pohybuje přes reaktor.Tento koncentrační profil umožňuje predikci koncentrací výstupu a celkového výkonu reaktoru a pomáhá navrhnout reaktory, které dosahují požadovaného výnosu a selektivity produktu.

Zachováním konstantní rychlosti reaktor zajišťuje, že všechny segmenty tekutin mají stejnou dobu pobytu pro dosažení konzistentních reakčních podmínek.Průměrná doba pobytu (𝜏), důležitý parametr designu a operace, se vypočítá:

Tato hodnota představuje průměrnou dobu, kterou reaktant utratí v reaktoru.Je dobré pro ladění výkonu reaktoru, zejména pro rychlé reakce nebo ty citlivé na expoziční dobu.Úpravou 𝜏 můžete optimalizovat rychlosti konverze a výnosy produktu.

Nevratná reakce prvního řádu v reaktoru toku zástrčky

Nevratná reakce prvního řádu v reaktoru zástrčky (PFR) zahrnuje jediný reaktant rozkládající se na produkt bez jakékoli zpětné reakce.Tento typ reakce je důležitý v chemickém inženýrství, protože modeluje mnoho procesů rozkladu a izomerizace.V tomto příkladu je reaktant 𝐴 přeměněn na produkt 𝐵 po kinetice prvního řádu.Tato část vysvětluje, jak návrh PFR zvyšuje účinnost a selektivitu reakce.

V PFR je reakce reprezentována jako:

𝐴 → 𝐵

To ukazuje, že reaktant 𝐴 nevratně se transformuje na produkt 𝐵 podle kinetiky prvního řádu, což znamená, že reakční rychlost je přímo úměrná koncentraci 𝐴.Tento jednoduchý model se široce používá v průmyslových chemických procesech, aby se zajistila úplná přeměna 𝐴 na 𝐵 za správných podmínek.Nepřetržitý, jednosměrný tok PFR bez zpětného míchání poskytuje ideální prostředí pro reakce prvního řádu.Každá zátka reaktoru se pohybuje reaktorem konstantní rychlostí, udržuje jeho chemickou identitu a zažívá stejné reakční podmínky.Tato konzistence podporuje vysokou účinnost konverze a přesnou kontrolu nad selektivitou produktu.Řídící rovnice pro nevratnou reakci prvního řádu v PFR je odvozena z hmotnostní rovnováhy v segmentu diferenciálního reaktoru.Je vyjádřen jako:

Kde:

𝐶𝐴 = Koncentrace reaktantů 𝐴 v poloze 𝑥

𝑥 = Poloha podél délky reaktoru

𝑘 = Konstanta reakční rychlosti, což ukazuje na rychlost reakce

𝑢 = Rychlost konstantní tekutiny reaktorem

Tato rovnice ukazuje, že rychlost změny koncentrace 𝐴 podél délky reaktoru závisí na kinetice prvního řádu, kde negativní znak naznačuje spotřebu 𝐴.Absence zpětného míchání v PFR zajišťuje, že každý diferenciální segment se chová jako malý dávkový reaktor, což zjednodušuje matematické modelování reakce.Pro nalezení koncentračního profilu 𝐴 podél reaktoru je diferenciální rovnice integrována s mezní podmínkou, že je známa počáteční koncentrace na vstupu:

Řešení diferenciální rovnice je:

Tato rovnice popisuje, jak se koncentrace 𝐴 exponenciálně snižuje, když se pohybuje reaktorem.Rychlost tohoto exponenciálního rozpadu závisí na konstanty reakční rychlosti (𝑘) a rychlosti tekutiny (𝑢).Tento vztah ukazuje, jak parametry návrhu reaktoru, jako je délka (𝐿), průtok a konstanta reakční rychlosti, ovlivňují koncentrační profil.Například zvýšení délky reaktoru nebo snižování průtoku poskytuje větší dobu pobytu, což umožňuje přeměnit více na 𝐵.Naopak, vyšší průtok snižuje dobu kontaktu, což má za následek nižší přeměnu.Celková konverzní účinnost (𝑋) reaktantů 𝐴 je definována jako zlomek 𝐴, který reaguje podél délky reaktoru:

Kde:

𝐿 = Celková délka reaktoru

𝑋 = Účinnost konverze 𝐴

Tato rovnice ukazuje, že zvýšení délky reaktoru (𝐿) nebo rychlostní konstanty (𝑘) zvyšuje účinnost přeměny, zatímco vyšší rychlost tekutiny (𝑢) ji snižuje.Tento vzorec také ilustruje výhodu vzoru toku zástrčky: Jednotný doba pobytu zajišťuje, že všechny zástrčky reaktantů zažívají stejné reakční podmínky, což vede k předvídatelné a konzistentní rychlosti konverze.

Nevratnou reakci druhého řádu v reaktoru toku zástrčky

Nevratnou reakci druhého řádu v reaktoru zástrčky (PFR) zahrnuje reakční rychlost, která závisí na čtverci koncentrace reaktantu.Tento typ reakce je běžný v procesech, jako je polymerace a dimerizace.Pochopení toho, jak tyto reakce zpracovávají PFR, pomáhá navrhovat účinné reaktory s vysokou rychlostí konverze a selektivitou.V PFR zahrnuje typická nevratná reakce druhého řádu dvě molekuly reakčního činidla 𝐴 kombinující se za vytvoření produktu 𝐵, reprezentované jako:

2a → b

Tato reakce je nevratná, což znamená, že jakmile je 𝐴 převedena na 𝐵, nevrátí se.Kontinuální, jednotný vzorec toku PFR zvyšuje tuto konverzi udržováním konzistentní rychlosti a doby pobytu v průběhu reaktoru.Tento design zajišťuje, že každá zátka reaktantu zažívá stejné reakční podmínky, což maximalizuje účinnost konverze.Řídící rovnice pro tuto reakci je odvozena z hmotnostní bilance na malém segmentu reaktoru, neza předpokladu, že žádné zpětné směsice nebo radiální rozptyl:

Kde:

𝐶𝐴 = Koncentrace reaktantů 𝐴 v poloze 𝑥

𝑥 = Poloha podél délky reaktoru

𝑘 = Rychlost konstantní, což ukazuje na reakční rychlost

𝑢 = Konstantní rychlost tekutiny

Faktor 2 odpovídá za stechiometrii, kde se spotřebovávají dva moly 𝐴 za vzniku jednoho molu 𝐵.

Tato rovnice ukazuje, že rychlost změny koncentrace 𝐴 je úměrná čtverci jeho současné koncentrace, charakteristickým znakem kinetiky druhého řádu.To vede k rychlému poklesu 𝐴 s postupem reakce, zejména při vysokých koncentracích.Pro nalezení koncentračního profilu 𝐴 podél reaktoru je diferenciální rovnice integrována ze vstupu, kde je počáteční koncentrace 𝐶𝐴0, do jakéhokoli bodu 𝑥 podél reaktoru:

Tento roztok ukazuje, že koncentrace 𝐴 snižuje hyperbolicky, na rozdíl od exponenciálního rozpadu pozorovaného v reakcích prvního řádu.Rychlost tohoto poklesu závisí na konstanty reakční rychlosti (𝑘), délce reaktoru (𝑥) a rychlosti tekutiny (𝑢).Tento vztah zdůrazňuje dopad provozních parametrů na koncentraci reaktantů a celkovou účinnost přeměny.Například:

• Zvýšení délky reaktoru (𝑥) nebo konstanty rychlosti (𝑘) zvyšuje přeměnu poskytnutím více času nebo zrychlením reakce.

• Vyšší rychlost tekutiny (𝑢) snižuje dobu pobytu, což vede k nižší konverzi.

Tento model pomáhá předpovídat, jak úpravy v návrhu reaktoru a provozních podmínkách ovlivňují výnos a selektivitu produktu.

Celková účinnost konverze (𝑋) reaktantů 𝐴 se počítá jako zlomek 𝐴 transformované na produkt 𝐵 podél délky reaktoru:

Nahrazení profilu integrované koncentrace dává:

Kde:

𝐿 = Celková délka reaktoru

𝐶𝐴0 = Počáteční koncentrace 𝐴

𝑋 = Účinnost konverze 𝐴

Tato rovnice ukazuje, že účinnost konverze se zvyšuje s:

• Delší délka reaktoru (𝐿), což zvyšuje dobu pobytu.

• Vyšší počáteční koncentrace (𝐶𝐴0), která zvyšuje rychlost reakce.

• Konstanta větší rychlosti (𝑘), která zrychluje reakci.

Naopak, vyšší rychlost tekutiny (𝑢) snižuje přeměnu snížením časových reaktantů, které tráví v reaktoru.Tyto poznatky umožňují optimalizovat výkon reaktoru úpravou průtokových rychlostí, délky reaktoru a provozních teplot (které ovlivňují 𝑘).

Porozumění nevratnému reakčnímu chování druhého řádu je dobré pro navrhování reaktorů toku zástrčky (PFR) pro maximalizaci výnosu produktu při minimalizaci odpadu reaktantu.Protože reakční rychlosti v kinetice druhého řádu závisí na koncentraci dvou reakčních složek, může optimalizace parametrů reaktoru ovlivnit celkovou účinnost přeměny.Jedním klíčovým faktorem ovlivňujícím konverzi je délka reaktoru prodloužením délky PFR, reaktanty mají delší dobu pobytu, což umožňuje reakci pokračovat k dokončení před ukončením systému.Podobně zkrácení průtoku zvyšuje dobu pobytu a poskytuje více příležitostí k interakci a vytváření požadovaných produktů.Dalším parametrem je teplota, která přímo ovlivňuje konstantu reakční rychlosti (𝑘).Zvýšení teploty zvyšuje konstantu rychlosti, čímž se zrychluje reakce a zlepšuje účinnost konverze.Musíte však pečlivě vyrovnat úpravy teploty, abyste se vyhnuli nežádoucím postranním reakcím nebo tepelné degradaci citlivých sloučenin.Tyto principy umožňují přesnou kontrolu nad reakčními podmínkami, což umožňuje průmyslovým odvětvím doladit operace PFR pro konkrétní produkční cíle.

Schopnost ovládat reakční kinetiku druhého řádu s přesností je výhodná v průmyslových odvětvích, kde je kvalita produktu, konzistence a efektivita skvělá.Například v procesech polymerace například udržování optimálních koncentrací monomeru v celém reaktoru zajišťuje, že polymery dosahují konzistentního rozdělení molekulové hmotnosti a žádoucí fyzikální vlastnosti.Dokonce i malé změny koncentrace nebo reakčních podmínek mohou vést k nekonzistentnosti ve struktuře polymeru, což ovlivňuje sílu materiálu, elasticitu nebo trvanlivost.Podobně v jemné chemické a farmaceutické výrobě jsou selektivita reakce a čistota skvělá pro zajištění účinnosti a bezpečnosti produktu.

Hmotnostní rovnováha v reaktoru toku zástrčky v ustáleném stavu

Analýza hmotnostní rovnováhy v reaktoru zástrčky (PFR) za podmínek ustáleného stavu je dobrá pro pochopení jeho účinnosti a optimalizaci výkonu v různých chemických procesech.V PFR proudí reaktanty nepřetržitě a rovnoměrně od vstupu do výstupu bez zpětného míchání nebo radiálního rozptylu.Tento konzistentní vzorec toku umožňuje přesnou kontrolu nad koncentracemi reaktantů a reakční rychlosti, díky čemuž jsou PFR vysoce účinné pro komplexní chemické reakce.

Dynamika nepřetržitého a jednotného toku

V reaktoru s průtokem zástrčky (PFR) se pohyb reaktantů řídí stabilní, jednosměrnou cestou, což zajišťuje, že každý jednotlivý tekutý prvek si zachovává svou chemickou identitu a reakční historii, jak postupuje reaktorem.Na rozdíl od reaktorů, které podporují míchání, jako jsou reaktory kontinuálního míchaného tanku (CSTRS), PFR funguje pod principem, že každý segment tekutiny zůstává zřetelný, což brání laterálnímu míchání se sousedními segmenty.Tato charakteristika znamená, že koncentrace reaktantů a rozsahy reakce se mění nepřetržitě podél délky reaktoru, spíše než průměrovány turbulentním mícháním.Kvůli tomuto pohybu podobnému plug-like se reaktanty podléhají reakci za dobře definovaných podmínek v každém bodě reaktoru, což umožňuje kontrolovanější a předvídatelnější transformaci z reaktantů na produkty.Výsledná koncentrace a teplotní gradienty podél délky reaktoru hrají roli při vládnutí reakční kinetiky a celkové účinnosti procesu.

Jednotná a předvídatelná povaha toku v PFR nabízí zřetelné výhody, zejména pro reakce, které jsou vysoce citlivé na kolísání koncentrace nebo teploty.Odstraněním zpětného míchání reaktor zajišťuje, že doba pobytu pro každou molekulu reaktantu je přesně kontrolováno, což umožňuje přesnější předpovědi reakčního pokroku a tvorby produktu.Tato funkce je užitečná při optimalizaci selektivity produktu, protože určité reakce mohou upřednostňovat specifické podmínky, které lze pečlivě udržovat po celé délce reaktoru.Absence vnitřního míchání zjednodušuje matematické modelování, což usnadňuje vývoj kinetických modelů a návrhových reaktorů pro maximální účinnost.Tento zjednodušený přístup k reakčnímu inženýrství nejen zvyšuje výkon, ale také snižuje složitost spojenou s rozšiřováním procesů pro průmyslové aplikace.

Odvození rovnice hromadné bilance

Rovnice hmotnostní bilance pro PFR je odvozena analýzou malého diferenciálního objemu (𝑑𝑉) reaktoru.Tento přístup zvažuje tok reaktantu 𝐴 do a ven z tohoto objemu, spolu s rychlostí, jakou reaguje.Za podmínek v ustáleném stavu nedochází k akumulaci 𝐴 v rámci 𝑑𝑉, což znamená, že rychlost přítoku se rovná výtokovému odtoku upravenou pro množství spotřebovanou reakcí.Obecná rovnice hmotnostní bilance zní:

Kde:

𝐹𝐴, 𝑖 = Molární průtok reaktantu 𝐴 Vstup do diferenciálního objemu

𝐹𝐴, 𝑜 = Molární průtok 𝐴 opouštějící diferenciální objem

𝑟'𝐴 = Reakční rychlost na jednotku objem pro 𝐴

𝑑𝑉 = Diferenciální prvek hlasitosti

Tato rovnice ukazuje, že snížení průtoku 𝐴 je způsobeno její spotřebou v objemu 𝑑𝑉.Protože neexistuje žádné zpětné míchání, každá zátka reaktantů si zachovává svou koncentraci, když se pohybuje vpřed, a udržuje vzorec toku zástrčky.

Aplikace rovnice kontinuity

Aby se vztahoval molární průtok výstupního molárního průtoku, použije se rovnice kontinuity:

Nahrazení této rovnice hromadné bilance dává:

To ukazuje, že změna molárního průtoku 𝐴 je přímo úměrná rychlosti reakce.Negativní znaménko naznačuje spotřebu 𝐴, protože je přeměněna na produkty.Tento vztah zdůrazňuje, jak reakční rychlost ovlivňuje koncentrační profil 𝐴 podél délky reaktoru.Integrace této diferenciální rovnice podél délky reaktoru poskytuje obecný výraz pro reakční rychlost 𝐴:

To ukazuje, že reakční rychlost je úměrná změně molárního průtoku 𝐴 podél reaktoru.Negativní značka odráží pokles 𝐴, protože reaguje na formování produktů.Tato integrovaná forma rovnice hmotnostní bilance umožňuje vypočítat koncentrační profil 𝐴 v celém reaktoru, což umožňuje přesné předpovědi výnosů produktu a celkovou účinnost konverze.

Rozšíření na složité reakce

Pro složitější reakce, jako je bimolekulární reakce 𝐴+𝐵 → 𝐶+𝐷, lze rovnice hmotnostní bilance rozšířit tak, aby odpovídaly za všechny reaktanty a produkty.Pro každý druh jsou diferenciální rovnice:

• Pro reaktant 𝐴:

• Pro reaktant 𝐵:

• Pro produkt 𝐶:

• Pro produkt 𝐷:

Negativní příznaky naznačují spotřebu reaktantů, zatímco pozitivní znaky označují tvorbu produktů.Tyto rovnice poskytují úplnou hromadnou rovnováhu pro komplexní reakční sítě, což umožňuje přesné modelování reakční kinetiky a distribuce produktů.

Reaktor toku zástrčky s konstantním objemovým tokem

V reaktoru s průtokem zástrčky (PFR) za předpokladu, že variace bez objemového toku zjednodušuje matematické modelování chemických reakcí.Tento předpoklad je užitečný pro reakce na plynnou fázi při konstantní teplotě a tlaku (izotermální a isobarické podmínky) a pro reakce kapalné fáze, kde hustota tekutiny zůstává konstantní.Udržováním stálého průtoku v průběhu reaktoru se výpočty pro kinetiku reakce, účinnost konverze a distribuce produktů stávají přímými a spolehlivějšími.

Za předpokladu, že objemový průtok (𝑄) zůstává konstantní v celé PFR, zjednodušuje analýzu chemických reakcí.Tento konstantní tok zajišťuje, že rychlost tekutiny je rovnoměrná podél celé délky reaktoru, což vede k konzistentním době pobytu pro všechny tekuté prvky.Tato uniformita je dobrá pro udržení vzorce toku zástrčky, kde se každý segment tekutiny pohybuje vpřed jako píst, bez zpětného míchání nebo radiálního rozptylu.

Tento stabilní vzorec toku zajišťuje, že změny v koncentracích reaktantů se vyskytují pouze v axiálním směru, což účinně vede chemickou reakci vpřed.Zachovává také chemickou identitu každého segmentu tekutin, což umožňuje přesnou kontrolu nad reakčními podmínkami a kinetikou.To je výhodné pro reakce vyžadující přesnou dobu pobytu a kontrolu teploty.Za předpokladu konstantního objemového toku zůstává průtok v kterémkoli bodě reaktoru stejný od vstupu k výstupu:

Q i = qo = q

Tato podmínka v ustáleném stavu znamená, že parametry toku jsou konzistentní po celé délce reaktoru, což zjednodušuje rovnici hromadné bilance.Umožňuje analýze zaměřit se na molární průtoky a změny koncentrace reakčních složek a produktů, aniž by zvážila změny rychlosti nebo objemu.Molární průtok reaktantu 𝐴 v jakékoli poloze 𝑥 podél reaktoru je dán:

Kde:

𝐹𝐴, 𝑖 = Molární průtok 𝐴 vstup do prvku diferenciálního objemu 𝑑𝑉

[A] i = Koncentrace 𝐴 v poloze 𝑥

𝑄 = Konstantní objemový průtok

Tato rovnice spojuje molární průtok reaktantů 𝐴 na jeho koncentraci a objemový průtok.Protože 𝑄 je konstantní, změny v 𝐹𝐴, 𝑖 přímo souvisejí se změnami v [𝐴] 𝑖.Rychlost reakce na reaktant 𝐴, označená 𝑟'𝐴, popisuje rychlost, při které se 𝐴 konzumuje podél délky reaktoru.Vypočítá se pomocí diferenciální změny v molárním průtoku:

Negativní znaménko naznačuje spotřebu reaktantu 𝐴, protože se transformuje na produkty.Tento vztah ukazuje, že reakční rychlost je přímo úměrná k gradientu koncentrace podél reaktoru.Protože 𝑄 je konstantní, koncentrace se mění pouze v axiálním směru, což zajišťuje, že reakce probíhá hladce od vstupu do výstupu.Tento jednosměrné vzorec toku pomáhá udržovat konzistentní reakční podmínky, což vede k předvídatelným výnosům produktu a vysoké účinnosti konverze.Integrací této diferenciální rovnice podél délky reaktoru je možné vypočítat, jak se koncentrace 𝐴 změní z vstupu na výstup:

Tato integrace poskytuje koncentrační profil 𝐴 podél reaktoru a odhaluje, kolik je spotřebováno reaktantu a kolik produktu je vytvořeno.Ukazuje také dopad parametrů návrhu reaktoru, jako je délka, průtoková rychlost a konstantní rychlost reakce na účinnost konverze a distribuci produktu.Udržování jednoduchého udržování matematických modelů znamená méně proměnných, takže výpočty usnadňují a simulace rychleji.Přesné předpovědi koncentrace pomáhají navrhnout reaktory pro maximální účinnost a selektivitu, což zajišťuje optimální výkon.Konzistentní doby pobytu a průtoky umožňují přesné řízení procesu, což vede ke spolehlivé kvalitě produktu.Celkově za předpokladu, že za předpokladu, že žádná změna objemového toku v PFR zjednodušuje modelování chemické reakce při zachování přesnosti, což z něj činí důležitý nástroj pro efektivní návrh a provoz reaktoru.

Výhody a nevýhody reaktorů toku zástrčky

Reaktory toku zástrčky (PFR) se široce používají při chemickém zpracování díky jejich jedinečnému designu, který zajišťuje nepřetržitý a jednotný pohyb reakčních složek.Tento návrh umožňuje přesnou kontrolu nad reakční kinetikou a době pobytu, což činí PFR vysoce efektivní pro mnoho chemických procesů.Mají však také omezení, která musí být zvážena v závislosti na aplikaci.Tato část zkoumá výhody a nevýhody PFR.

Výhody reaktorů toku zástrčky

Vysoká účinnost přeměny

Reaktory toku zástrčky (PFR) jsou známé svou vysokou účinností konverze, což je výsledkem jejich jedinečných tokových charakteristik.Na rozdíl od jiných typů reaktorů zajišťují, že reaktanty se pohybují v jednom směru bez zpětného smíchání.To znamená, že jakmile tekutý prvek vstoupí do reaktoru, nadále proudí vpřed bez míchání s jinými částmi tekutiny.Kvůli tomuto kontrolovanému pohybu zůstává chemické složení v jakémkoli daném bodě reaktoru zřetelné a předvídatelné.Jednou z hlavních výhod tohoto stálého toku je to, že minimalizuje distribuci doby pobytu, což znamená, že všechny částice reaktantů tráví stejný čas uvnitř reaktoru.Výsledkem je, že reakce nastává rovnoměrně v celé délce reaktoru, což zlepšuje účinnost a činí PFR užitečné pro procesy, které vyžadují přísnou kontrolu nad reakčními podmínkami.

Dalším důvodem pro vysokou účinnost konverze PFR je jejich schopnost udržovat stabilní koncentrační gradient v celém reaktoru.Protože reaktanty jsou neustále spotřebovány, když se postupují reaktorem, koncentrace se postupně snižuje podél průtokové dráhy, což může pomoci řídit reakce na efektivněji dokončení.Díky tomu jsou PFR efektivnější než kontinuální reaktory s míchanými nádržemi (CSTRS), kde konstantní míchání může vést k změnám v koncentraci, které mohou snížit účinnost reakce.Pro reakce, které jsou vysoce citlivé na změny koncentrace nebo vyžadují přesné načasování, nabízejí PFR výhodu.Zajištění jednotného reakčního prostředí pomáhají optimalizovat reakční rychlosti, minimalizovat nežádoucí vedlejší produkty a maximalizovat výnos produktu.

Vylepšená selektivita reakce

Strukturovaný průtok v reaktorech toku zástrčky (PFRS) zajišťuje, že reaktanty jsou trvale vystaveny stejným reakčním podmínkám, jak se pohybují reaktorem.Tato stálá a jednotná expozice hraje roli při minimalizaci tvorby nežádoucích vedlejších produktů, což může negativně ovlivnit účinnost reakce.Snížením těchto nežádoucích vedlejších reakcí pomáhá PFR zlepšit celkovou selektivitu reakce, což je činí užitečnými pro chemické procesy, které vyžadují vysokou přesnost.To je důležité v průmyslových odvětvích, kde i malé rozdíly v chemickém složení mohou vést k rozdílům ve výkonu produktu, například při výrobě speciálních chemikálií a farmaceutických produktů.Protože každá zástrčka reaktantů se pohybuje se stejnou rychlostí a zažívá stejné reakční podmínky, reakce probíhá kontrolovaným a předvídatelným způsobem.Tato úroveň konzistence zajišťuje, že požadovaná chemická transformace dochází podle zamýšleného, ​​což má za následek vyšší výnos cílového produktu a zároveň minimalizuje potřebu dalších kroků čištění.

Schopnost PFR poskytovat jednotné reakční prostředí přímo přispívá ke zvýšené konzistenci produktu a zlepšené účinnosti reakce.Vzhledem k tomu, že každá část proudu reaktantu sleduje stejnou cestu a podstupuje stejné reakční podmínky, finální produkt vykazuje spolehlivé a opakovatelné vlastnosti.To je prospěšné pro procesy, kde je důležité udržovat přísnou kontrolu kvality, protože konečný výsledek by mohlo změnit i malé změny teploty, tlaku nebo koncentrace reaktantů.Vysoký stupeň selektivity v PFR z nich činí ideální pro reakce, které zahrnují citlivé střední druhy, kde je nutná přesná kontrola reakční kinetiky.Navíc, protože PFR pracují s nepřetržitým tokem, lze je snadno rozšířit pro průmyslové aplikace bez ohrožení účinnosti reakce.Tato škálovatelnost, kombinovaná s jejich schopností zvýšit selektivitu reakce, činí PFR preferovanou volbou pro mnoho chemických výrobních procesů, což zajišťuje konzistentní, vysoce kvalitní výstup v různých aplikacích.

Provozní a energetická účinnost

Reaktory toku zástrčky (PFR) pracují kontinuálním způsobem, což znamená, že je nemusí být často zastaveny a restartovány.Tato nepřetržitá provoz snižuje prostoje a umožňuje vyšší míru produkce a zlepšenou účinnost při zpracování chemického řízení.Protože PFR nevyžadují mechanickou agitaci, spotřebovávají méně energie ve srovnání s jinými typy reaktorů, které se spoléhají na pohyblivé části pro smíchání reaktantů.Nižší spotřeba energie se promítá do snížených provozních nákladů, což činí PFRS nákladově efektivní volbou pro rozsáhlou výrobu.Jejich schopnost udržovat provoz v ustáleném stavu zajišťuje, že chemické reakce probíhají předvídatelným způsobem a přispívají ke stabilitě procesu.Absence pohyblivých složek také snižuje potřeby údržby, minimalizuje neočekávané poruchy a zvyšuje celkovou spolehlivost.Kvůli těmto výhodám jsou PFR široce používány v průmyslových odvětvích, která vyžadují konzistentní, vysoce výkonné chemické zpracování a zároveň udržují co nejnižší spotřeby energie a provozní náklady.

Další hlavní výhodou PFRS je jejich snadnost rozšiřování od laboratorních experimentů na plnou průmyslovou produkci.Protože reakční podmínky zůstávají rovnoměrné podél celé délky reaktoru, lze zvýšit výrobní kapacitu jednoduše prodloužením délky reaktoru nebo pomocí více paralelních zkumavek.Tato škálovatelnost zajišťuje, že výrobci chemikálií mohou rozšířit své operace bez velkých úprav návrhu reaktoru.Předvídatelný vzorec toku v PFR také usnadňuje řízení reakčních proměnných a zajišťuje konzistentní kvalitu produktu v různých produkčních stupnicích.Protože každá část reakčních složek se pohybuje reaktorem bez zpětného smíchání, proces reakce zůstává stabilní a jednotný.Tato funkce zjednodušuje optimalizaci procesu a umožňuje lepší kontrolu nad účinností reakce.Výsledkem je, že průmyslová odvětví, která vyžadují přesnou kontrolu nad chemickými reakcemi, často vybírají PFR pro svou schopnost udržovat konzistenci a spolehlivost na malých i velkých měřítcích.

Vynikající přenos tepla a hmoty

Konstrukce toku zástrčky pomáhá efektivně přenášet teplo a hmotnost, což udržuje reakce stabilní, zejména v procesech, které uvolňují nebo absorbují hodně tepla.Protože neexistuje žádné zpětné míchání, teplo se rovnoměrně šíří reaktorem, což zabraňuje oblastem, které jsou příliš horké nebo příliš studené.Toto dokonce i rozdělení tepla udržuje rychlosti reakce stabilní a udržuje dobrou kvalitu produktu.Pokud by bylo teplo nerovnoměrné, mohlo by to způsobit problémy, jako jsou pomalé reakce nebo nežádoucí vedlejší produkty.Tím, že konstrukce toku zástrčky udržuje stabilní teplotu, také zvyšuje bezpečnost, což snižuje riziko nebezpečného přehřátí v reakcích, které uvolňují hodně tepla.Protože reakce zůstává pod kontrolou, běží hladce a efektivněji, což vede k lepším výsledkům.Tento design také zajišťuje, že reakce sleduje stabilní a předvídatelnou cestu, která zlepšuje účinnost a udržuje produkt čistý.Když se reaktanty pohybují reaktorem, všechny procházejí stejnými podmínkami bez míchání s jinými částmi.To umožňuje lepší kontrolu nad procesem a zajišťuje, že reakce dochází podle očekávání.Z tohoto důvodu se vytváří méně nežádoucích vedlejších produktů a je vyrobeno více požadovaného produktu.Schopnost designu toku zástrčka dobře přenášet teplo, udržovat stabilní teploty a udržovat kontrolované reakce, což je velmi užitečné pro průmyslové procesy, kde je důležitá kvalita a efektivita.

Všestrannost v aplikacích

Reaktory toku zástrčky (PFR) jsou velmi užitečné, protože zvládnou mnoho různých typů chemických reakcí.Fungují dobře pro rychlé reakce, nevratné reakce a reakce na plynnou fázi, protože reaktanty se pohybují hladce reaktorem v stálém toku.PFR jsou také skvělé pro reakce, které používají pevné katalyzátory, protože rovnoměrný průtok zajišťuje, že všechny reaktanty dostanou stejnou expozici katalyzátoru.To pomáhá chemickým reakcím efektivněji a poskytuje konzistentnější výsledky.Kvůli těmto výhodám jsou PFR široce používány v průmyslových odvětvích, jako jsou petrochemikálie a léčiva, kde je k výrobě vysoce kvalitních produktů zapotřebí přesná kontrola nad reakcemi.Jejich schopnost udržovat reakce stabilní a efektivní z nich činí důležitý nástroj pro mnoho chemických procesů.PFR jsou také velmi užitečné při výrobě polymerů, protože během reakce udržují koncentrace monomeru stabilní.To je důležité pro výrobu polymerů s jednotnými vlastnostmi, jako je konzistentní síla a trvanlivost.Hladký průtok v PFR snižuje změny koncentrace a reakční doby, což vede k spolehlivějšímu konečnému produktu.Protože PFRS pracuje nepřetržitě, mohou také ušetřit čas a zlepšit účinnost ve srovnání s dávkovými reaktory.Díky jejich schopnosti zvládnout různé reakce s přesností a spolehlivostí je v mnoha průmyslových odvětvích cenných.Ať už se používá pro katalýzu, reakce na plynnou fázi nebo produkci polymeru, PFRS nabízí spolehlivý a efektivní způsob kontroly chemických reakcí a udržení kvality produktu.

Nevýhody reaktorů toku zástrčky

Omezeno na konkrétní typy reakce

Reaktory toku zástrčky (PFR) fungují nejlépe pro chemické reakce, které se pohybují v jednom směru a nemusí se zvrátit nebo dosáhnout rovnováhy.Jsou nejúčinnější pro nevratné reakce, kde se reaktanty mění na produkty, aniž by se vrátily.Protože PFR mají stabilní tok, reaktanty se pohybují vpřed, aniž by se mísily zpět s produkty.Toto nastavení není ideální pro reakce, které potřebují dosáhnout rovnováhy, protože nedostatek míchání zabraňuje úpravě reakce podél cesty.V těchto případech nemusí PFR dovolit, aby reakce dosáhla plného potenciálu, což pro určité chemické procesy bude méně efektivní.Některé reakce vyžadují více času a míchání, aby se dosáhlo nejlepších výsledků, ale PFR neposkytují tuto flexibilitu.Z tohoto důvodu nemusí některé reakce plně úplné, což vede k nižší účinnosti.Pro reakce, které vyžadují lepší míchání a delší reakční doby, může lépe fungovat kontinuální reaktor s míchaným tankem (CSTR) nebo jiný typ reaktoru.CSTRS neustále míchá obsah a zajišťuje, že rovnoměrné míchání a umožnění reakce se v případě potřeby pohybovat v obou směrech.Díky tomu jsou užitečné pro reakce, které vyžadují pečlivou kontrolu, aby získaly nejlepší výnos.Zatímco PFR jsou skvělé pro určité reakce, nemusí být tou nejlepší volbou, když reakce potřebuje více času na rovnováhu nebo vyžaduje neustálé míchání.Výběr správného reaktoru závisí na typu reakce a požadovaném výsledku.

Citlivost na kvalitu krmení a provozní podmínky

Reaktory toku zástrčky (PFR) potřebují stabilní a dobře smíšené krmivo, aby bylo možné konzistentní reakční rychlosti a kvalitu produktu.Pokud se změní krmivo změny koncentrace, teploty nebo tlaku, může to ovlivnit, jak dobře reaktor funguje.Nerovnoměrná kvalita krmiva může vést k nekonzistentním konverzi a změnám v konečném produktu.V průmyslových odvětvích, kde je důležitá přesná kvalita produktu, mohou i malé změny způsobit problémy, jako jsou nežádoucí vedlejší reakce nebo nižší účinnost.Abychom se těmto problémům vyhnuli, je důležité udržovat krmivo stabilní a správně kontrolované.Dobře regulované krmivo zajišťuje, že reaktor pracuje hladce a přináší spolehlivé výsledky.PFR jsou vysoce citlivé na změny podmínek krmiva, protože jakákoli variace přímo ovlivňuje, jak se reakce děje uvnitř reaktoru.Protože reakce probíhají, jak se krmivo prochází, může jakákoli změna jeho vlastností vést k nerovnoměrnému zpracování a nepředvídatelným výsledkům.Aby to zabránilo, musí operátoři pečlivě sledovat a ovládat krmivo.Posuny teploty, změny tlaku nebo nečistoty mohou narušit reakci a snížit účinnost.Použití pokročilých monitorovacích systémů pomáhá udržovat stabilní podmínky a zajistit lepší výkon, vyšší kvalitu produktu a méně výrobních problémů.

Potenciál pro směrování

V reaktorech toku zástrčky s baleným ložem (PFR), pevné katalyzátory nebo balicích materiálech pomáhají řídit chemické reakce.Káhání však může nastat, když se tok reakčních složek nerozšíří rovnoměrně přes zabalené lože.Namísto rovnoměrného proudění mohou reaktanty probíhat určité cesty a přeskakovat části katalyzátoru.To způsobuje nerovnoměrnou reakci, kde některé oblasti fungují efektivně, zatímco jiné ne.Výsledkem je, že některé reaktanty procházejí reaktorem bez plného reagujícího, což snižuje celkovou účinnost.Vzhledem k tomu, že PFR potřebuje rovnoměrný tok pro nejlepší výkon, může být nasměrování velkým problémem, zejména v průmyslových odvětvích, která vyžadují vysokou míru konverze.Kanály vede k nerovnoměrné reakční rychlosti a k ​​nižší celkové účinnosti.Když jsou obcházené části lože katalyzátoru, méně reaktantů přeměňuje na produkty, což vede k plýtvorným materiálům a nižším výnosům.Abyste tomu zabránili, musíte pečlivě navrhnout reaktory.K rovnoměrnému šíření toku mohou používat jednotné balení, distributory toku nebo speciální struktury.Správný design pomáhá minimalizovat směrování, díky čemuž je reaktor efektivnější a zlepšuje produkci chemikálií.

Složitost v designu a škálování

Přestože reaktory zástrčky (PFRS) mají jednoduchý design, díky nimž jsou větší nebo navrhování pro velké použití.Když zvětší PFR, musí se ujistit, že tok materiálů zůstává hladký a že reakční podmínky zůstávají v průběhu reaktoru stejné.To vyžaduje pečlivé výpočty, aby se pochopilo, jak se tekutiny pohybují, jak se šíří tepla a jak rychle se odehrávají uvnitř systému.Tyto faktory se stávají ještě důležitějšími ve velkých průmyslových prostředích, kde malé změny průtoku nebo teploty mohou ovlivnit účinnost a kvalitu produktu.Pokud není PFR správně zmenšeno, nemusí to fungovat tak dobře, jak se očekávalo, což by vedlo k problémům ve výrobě.Chcete -li zvýšit PFR, často jej prodlužujte nebo nastavíte více reaktorů vedle sebe.Jednoduše však zvětšení velikosti nestačí.Musí pečlivě upravit průtoky, aby se zajistilo, že se materiály pohybují správnou rychlostí pro dokončení reakce.Aby se zabránilo problémům s tokem, musí být také kontrolovány změny tlaku uvnitř reaktoru.Dalším problémem je přenos tepla, protože větší reaktory se mohou snažit udržet rovnoměrnou teplotu, což může způsobit, že části reaktoru k přehřátí nebo příliš ochlazení.Mnoho z nich používá pokročilé metody ke správě těchto faktorů tak, aby větší reaktor fungoval stejně jako původní menší verze.

Údržba a provozní výzvy

Reaktory toku zástrčky (PFR) se mohou vyvinout znečištění, k čemuž dochází, když se uvnitř reaktoru hromadí pevné materiály.Tato ložiska mohou pocházet ze zbylých reakčních složek, vedlejších produktů nebo nečistot ve krmivu.Postupem času může znečištění blokovat tok materiálů a snížit přenos tepla.Protože kontrola teploty je důležitá pro reakce, může to zpomalit nebo změnit proces reakce, což snižuje účinnost.Aby se tomu zabránilo, je zapotřebí pravidelného čištění, ale to může být nákladné a může vyžadovat zastavení nebo zpomalení operací.Pokud není znečištění zvládnuto, může také způsobit dlouhodobé poškození částí reaktoru, což vede k ještě dražším opravám.Kromě znečištění může PFR také čelit blokování nebo narušení toku.Tyto reaktory potřebují stabilní pohyb materiálů, takže jakékoli zablokování může způsobit problémy.Blokování může pocházet z pevných částic, problémů se zařízením nebo změnami ve složení krmiva.Když k tomu dojde, tlak se může změnit a reakce se nemusí správně dokončit, což vede k nižší kvalitě produktu.Nerovnoměrný průtok může také ovlivnit hladinu teploty a koncentrace uvnitř reaktoru, což bude proces méně efektivní.Aby se těmto problémům zabránilo, je nutné neustálé monitorování.Mnoho systémů používá ke sledování výkonu senzory a ovládací prvky, ale tyto zvyšují provozní náklady.Přes tyto výzvy, pravidelná údržba a pečlivé monitorování pomáhají udržovat PFR běží hladce a efektivně.

Aplikace reaktorů toku zástrčky

Reaktory toku zástrčky (PFR) se v chemickém inženýrství široce používají kvůli jejich účinnosti a všestrannosti.Jejich design zajišťuje jednosměrný tok a konzistentní doby pobytu, což umožňuje přesnou kontrolu nad reakční kinetikou a distribucí produktu.Díky tomu jsou vhodné pro různé chemické reakce, včetně plynové fáze, fáze kapaliny, heterogenních a homogenních systémů.Jejich škálovatelnost a nákladová efektivita jsou cenné při rozsáhlé průmyslové výrobě.

Chemická výroba

Reaktory toku zástrčky (PFR) jsou důležité při výrobě velkého množství chemikálií, jako je kyselina sírová, ethylenový oxid a methanol.Jejich konstrukce umožňuje chemikálie proudit nepřetržitě, což zvyšuje reakce a zvyšuje výrobu.To je užitečné pro průmyslová odvětví, která potřebují rychle vytvořit velké objemy chemikálií.PFR poskytují stabilní reakční podmínky a zajišťují, že konečný produkt je čistý a konzistentní v kvalitě.Tím, že udržujte rychlosti reakce stabilní a snižují nežádoucí vedlejší produkty, PFRS pomáhá maximalizovat účinnost výroby.Tato spolehlivost je skvělá pro průmyslová odvětví, která závisí na přesných chemických procesech, aby efektivně a za nižší náklady produkovaly velká množství.PFRS také zvyšuje efektivitu chemické výroby tím, že zabrání vyrovnávání zpětného řízení a udržováním reakcí jednotných.Jejich stálý tok umožňuje lepší kontrolu nad reakčními podmínkami, což snižuje potřebu dalšího čištění kroků.Tím se snižuje výrobní náklady a snižuje odpad, což zvyšuje udržitelnější operace.Vzhledem k jejich schopnosti produkovat chemikálie rychle, důsledně as minimálním odpadem, PFR se široce používají v průmyslových odvětvích, která vyžadují vysoce objemovou chemickou produkci.Jejich design z nich činí preferovanou volbu pro společnosti, které chtějí zlepšit efektivitu a kvalitu produktu a zároveň udržovat náklady pod kontrolou.

Petrochemické zpracování

V petrochemickém průmyslu se pro rafinace procesů, jako je katalytické praskání a hydrogenace, běžně používají reaktory zástrčky (PFR).Jejich přesná kontrola nad reakčními podmínkami umožňuje účinnou produkci cenných chemikálií, jako je ethylen, propylen a butadienu, které se používají při výrobě plastů a syntetických materiálů.Protože PFRS zpracovává velké objemy uhlovodíků nepřetržitě, pomáhají rafinériím pracovat hladce a udržovat kvalitu produktu.Jednosměrový tok v PFR zabraňuje zpětnému míchání, zachovává čistotu reakčních složek a zlepšuje celkovou účinnost.Další výhodou PFR v petrochemickém zpracování je jejich schopnost efektivně zvládnout teplo, což je důležité pro rafinační reakce s vysokou teplotou.Udržováním stabilní teploty a tlaku pomáhá PFR maximalizovat výtěžky a zároveň snižovat nežádoucí vedlejší produkty.Jejich design je také činí přizpůsobivými jak pro rozsáhlé rafinérské operace, tak pro specializovanou petrochemickou produkci.Vzhledem k jejich účinnosti, spolehlivosti a schopnosti zpracovat velké množství materiálu bez přerušení hrají PFR roli v petrochemickém průmyslu a pomáhají rafinériím uspokojit globální poptávku a zlepšovat energetickou účinnost.

Farmaceutická produkce

Reaktory toku zástrčky (PFR) se široce používají při výrobě léčivých přípravků, zejména při výrobě aktivních farmaceutických složek (API).Jejich schopnost udržovat přesné reakční podmínky zajišťuje, že léky jsou produkovány s vysokou čistotou a konzistencí.Protože všechny molekuly v PFR zažívají stejné reakční podmínky, existuje méně změn v kvalitě produktu.To je důležité ve farmaceutickém průmyslu, kde přísné předpisy vyžadují konzistentní a vysoce kvalitní produkci drog.Snížením tvorby nežádoucích vedlejších produktů také PFRS také pomáhá maximalizovat výnos, což zajišťuje, že se drahé suroviny používají efektivně.PFRS také zlepšuje farmaceutickou výrobu tím, že místo zpracování dávků umožňuje nepřetržité výroby.To snižuje variabilitu mezi různými výrobními běhy a zvyšuje účinnost.Stabilní tok reaktantů v PFR je činí ideální pro výrobu speciálních léků, které vyžadují přesnou kontrolu nad dobami a podmínkami reakce.PFRS podporují moderní výrobní techniky, jako je chemie kontinuálního toku, která pomáhá společnostem snižovat odpad a nižší náklady při splnění přísných kvalitních a bezpečnostních standardů.Kvůli těmto výhodám jsou PFR důležitou technologií ve farmaceutické výrobě.

Katalytické procesy

Reaktory toku zástrčky (PFR) jsou vysoce účinné v katalytických reakcích, kde reaktanty musí mít dokonce kontakt s katalyzátory pro nejlepší výsledky.Jejich stálý tok zajišťuje, že reaktanty procházejí rovnoměrně přes katalytické povrchy a zlepšují reakční rychlost a účinnost.To je užitečné v průmyslových procesech, jako je hydrogenace a oxidace, kde přesná kontrola reakce vede k vyšším výnosům.Vzhledem k tomu, že PFRS udržují stabilní podmínky, katalyzátory vydrží déle a snižují náklady a zlepšují celkový výkon.Tím, že se PFRS zabrání nerovnoměrnému míchání, také snižují nežádoucí vedlejší reakce, což z nich činí preferovanou volbu pro průmyslová odvětví, která se spoléhají na katalytické procesy.PFR také zvyšují rozsáhlou katalytickou produkci optimalizací reakčních podmínek a snížením odpadu.Jejich konstrukce umožňuje lepší kontrolu teploty a tlaku, což vede k efektivnějšímu využití katalyzátorů.To je důležité pro průmyslová odvětví, jako jsou petrochemikálie, léčiva a jemné chemikálie, kde i malá zlepšení účinnosti může ovlivnit náklady a kvalitu produktu.Vzhledem k jejich schopnosti maximalizovat výkon katalyzátoru při minimalizaci odpadu a spotřeby energie hrají PFR roli v průmyslových katalytických reakcích.

Environmentální aplikace

Reaktory toku zástrčky (PFR) jsou důležité při ochraně životního prostředí, zejména pro snižování znečištění a léčby průmyslového odpadu.Oni se běžně používají při úpravě kouřového plynu, kde se škodlivé emise, jako je oxid siřičitý a oxidy dusíku, přeměněny na bezpečnější sloučeniny.PFR také hrají roli při čištění odpadních vod rozdělením nebezpečných chemikálií na méně škodlivé vedlejší produkty.Jejich konstrukce nepřetržitého toku zajišťuje efektivní odstraňování znečišťujících látek a pomáhá průmyslovým odvětvím plnit environmentální předpisy a zároveň snižovat provozní náklady.Kromě kontroly znečištění podporuje PFRS udržitelnost zlepšením energetické účinnosti a snižováním odpadu.Díky jejich schopnosti zpracovávat velké objemy průmyslového odpadu z nich je spolehlivé řešení pro rozsáhlé environmentální řízení.Začleněním technologie PFR může průmyslová odvětví snížit dopad na životní prostředí při zachování efektivní výroby.Jak rostou obavy o znečištění a změnu klimatu, PFR se stávají stále cennějším nástrojem pro průmyslová odvětví hledající čistší a udržitelnější výrobní řešení.

Všestrannost v heterogenních a homogenních reakcích

PFRS zvládne jak heterogenní, tak homogenní reakce, což z nich činí vysoce univerzální při chemické syntéze.Jsou užitečné pro komplexní organické syntézy vyžadující přesné tepelné kontroly a manipulaci s materiálem. V heterogenních reakcích zajišťuje rovnoměrný kontakt mezi reaktanty a pevnými katalyzátory, maximalizující rychlost konverze a selektivitu produktu.V homogenních reakcích udržují konzistentní doby pobytu kinetiku stálé reakce, zvyšují výnos a kvalitu produktu.Tato adaptabilita způsobuje, že PFR jsou vhodné pro širokou škálu chemických procesů, od základních komoditních chemikálií po komplexní jemné chemikálie a léčiva.Jejich přesná kontrola nad reakčními podmínkami umožňuje syntézu produktů s vysokou čistotou s minimálními vedlejšími produkty.

Integrál v jemné chemické výrobě

PFR se používají při produkci jemných chemikálií, kde jsou vyžadovány vysoké čistoty a specifické reakční dráhy.Poskytují přesnou kontrolu nad teplotou, tlakem a dobou pobytu a zajišťují konzistentní kvalitu a výnos produktu.Tato přesnost je skvělá ve výrobě barviv, vůní, speciálních povlaků a dalších jemných chemikálií, které vyžadují přísné standardy kvality.PFRS minimalizují tvorbu vedlejších produktů a zvyšují selektivitu reakce, optimalizují využití surovin a snižují odpad.Jejich škálovatelnost také umožňuje výrobcům jemných chemických látek efektivně přecházet z malé laboratorní syntézy na průmyslovou výrobu v plném měřítku při zachování konzistence produktu.

Závěr

Reaktory toku zástrčky jsou velmi užitečné pro správu chemických reakcí s přesností.Pracují tím, že udržují vše v pohybu v jednom směru, což pomáhá získat více produktu ze stejného množství chemikálií a udržuje věci v bezpečí a konzistentní.Jsou obzvláště dobré pro velká průmyslová práce, kde musíte vyrobit hodně produktu bez plýtvání materiály nebo energií.Nejsou však dokonalí pro každou situaci, někdy se nemíchají dostatečně dobře pro určité reakce a mohou být citlivé na změny v materiálech, které používají.PFR jsou však celkově volbou pro mnoho výrobních procesů, protože vyvažují účinnost s účinností a udržují průmyslové průmysl hladce a ekonomicky.
