Ne556n Dual Timer IC Vysvětleno: Funkčnost a aplikace

Ne556 je všestranný duální časovár, který zjednodušuje funkce časování v široké škále elektronických aplikací.Jako protějšek Dual-Timera k ikonickému NE555 kombinuje dva nezávislé časovače v jednom 14-kolíkovém balíčku, ideální pro projekty vyžadující vícenásobné časovací operace.Tento článek se týká pineotu, vlastností Ne556 a srovnání s podobnými složkami, jako jsou LM556 a NE555.Vysvětluje to, jak používat NE556 v astable, monostabilních a bistabilních režimech, spolu s praktickými aplikacemi, jako jsou zpoždění času a sekvenční časovací obvody, představují pro vás jeho všestrannost.

Katalog

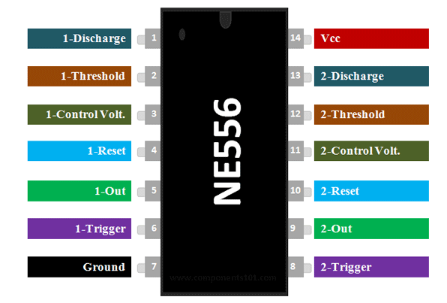

Konfigurace pinoutů

Číslo kolíku	Název pin	Popis
1, 13	Splnit	Otevřený výstup sběratele, který vypouští kondenzátor mezi intervaly (ve fázi s výstupem).Přepíná výstup z vysokého do Nízké, když napětí dosáhne 2/3 napájecího napětí.
2, 12	Práh	Porovnává napětí aplikované na terminál s a Referenční napětí 2/3 VCC.Amplituda napětí použila na to Terminál je zodpovědný za nastavený stav flip-flopu.
3, 11	Řídicí napětí	Řídí prahové a spouštěcí úrovně.Určuje šířka pulsu výstupního průběhu.Na toto napětí vnější napětí PIN lze také použít k modulaci výstupního průběhu.
4, 10	Resetovat	Negativní puls aplikovaný na tento kolík pro deaktivaci nebo resetování časovač.Pokud se nepoužívá pro účely resetování, měl by být připojen k VCC Vyvarujte se falešného spuštění.
5, 9	Ven	Tento kolík je obvykle připojen k načtení, protože je to jediný Pin s výstupním tvarem vlny.
6, 8	Spoušť	Odpovědný za přechod překlopení z sady na resetovat.Výstup časovače závisí na amplitudě externího Spouštěcí puls nanesený na tento kolík.
7	Země	Zemní referenční napětí (0V).
14	VCC	Napětí napájení (typické = 5V, maximum = 18V).

Funkce a technické specifikace

Funkce/specifikace	Podrobnosti
Přesné časovače	Dva přesné časovače v jednom jediném balíčku
Typické provozní napětí	+5V
Maximální provozní napětí	+18V
Zdroj/dřez proud (výstupní kolík)	150 mA
Minimální prahové napětí	2,4V @ vcc = 5V
Provozní teplota	Až 70 ° C.
Dostupné balíčky	14-pinový PDIP, SOIC, VSSOP

Alternativy

• • LM556

555 a 556 IC rozdíly

Funkce	NE555 Časovač IC	Ne556 časovač IC
Popis	Klasický časovač IC	Nástupce NE555 se dvěma časovači v jednom balíčku
Časovače	Jeden časovač	Duální časovače
Balík	Norma	Snižuje složitost faktoru a systému
Funkce	Identické s NE556	Identické s NE555
Popis PIN	Identické s NE556	Identické s NE555

Využití IC NE556

The NE556 IC představuje přímé, ale sofistikované řešení pro aplikace načasování, připomínající známý NE555.Tento integrovaný obvod je vybaven 14pinovou konfigurací s dvojitou časovačem, která se skládá ze dvou nezávislých sad časovačů.Tento promyšlený design umožňuje sdílené spojení pro VCC a půdu, zefektivňuje rozložení obvodů a zároveň zvyšuje účinnost ve scénářích, které vyžadují více časovacích funkcí.

Timer ICS, včetně NE556, jsou díky jejich pozoruhodné všestrannosti základní pro širokou škálu elektronických aplikací.Mohou fungovat v několika režimech, z nichž každá je přizpůsobena pro konkrétní úkoly:

• • ASTABLE režim: Generuje nepřetržité čtvercové vlny, ideální pro hodinové pulzy.

• • Monostabilní režim: Vytváří jediný výstupní puls spuštěný externím signálem.

• • Režim bistable: Působí jako flip-flop a udržuje stabilní výstupní stav, dokud nebude aktivován.

V praktických aplikacích lze NE556 použít pro vše od základních časovačů až po složité systémy generování pulsů.Například můžete nakonfigurovat NE556 v režimu Astable a vytvořit blikající LED obvod, který představí jak praktičnost, tak přístupnou povahu.Takové zážitkové učení nejen upevňuje znalost časovacích obvodů, ale také zdůrazňuje schopnost NE556 efektivně řídit intervaly časování.

Zkoumání vnitřní architektury NE556 odhaluje robustní design obsahující tři 5K rezistory, duální komparátory a překlopení.Tato konfigurace nejenže podporuje její všestrannou operaci, ale také usnadňuje přesné ovládání načasování.Duální komparátory hrají pozoruhodnou roli při přesném porovnání vstupních napětí, což je hlavní aspekt spolehlivých časových funkcí.Znalost těchto komponent vás vybaví znalostmi, které můžete efektivně řešit a zvýšit výkon obvodů.

Použití

Integrovaný obvod NE556 (IC) vyniká jako pozoruhodně přizpůsobitelná součást a najde své místo v nesčetných aplikacích.Patří sem tvorba časového zpoždění, modulace šířky pulsu, generování pulsu, přesné načasování a sekvenční časovací obvody.Jeho všestrannost umožňuje působit jako konečný prvek ve snaze a přitahovat ty, kteří oceňují směs kreativity a technické dovednosti.

Generování časového zpoždění

Při aplikacích časového zpoždění lze NE556 odborně nakonfigurovat tak, aby přineslo přesné zpoždění.Tato funkce je hlavně výhodná ve scénářích, kde je načasování nanejvýš důležité, například v automatizovaných systémech nebo bezpečnostních mechanismech.Podle hodnot jemně doladění rezistoru a kondenzátoru jste oprávněni přizpůsobit trvání zpoždění jejich specifickým potřebám.Tento praktický přístup k načasování se dostal do různých průmyslových odvětví, od automobilového průmyslu po spotřební elektroniku, kde spolehlivé sekvence časování hrají klíčovou roli při zajišťování funkčnosti a bezpečnosti.

Modulace šířky pulsu (PWM)

Modulace šířky pulsu představuje další prominentní aplikaci NE556.Tato technika je rozsáhle využívána při řízení motoru, šíření LED a modulaci zvukového signálu.Úpravou pracovního cyklu výstupního signálu můžete modulovat napájení doručeného k zatížení a poskytnout pozoruhodnou úroveň ovládání.Tato adaptabilita nejen zvyšuje účinnost, ale také umožňuje rafinovanější správu zařízení.Spolupráce s PWM do skutečných projektů často prohlubuje ocenění za to, jak změny v charakteristikách signálu mohou intenzivně ovlivnit výkon zařízení.

Generace pulsu

Ne556 vyniká ve generování impulsů, které lze použít v široké škále aplikací, včetně generování hodin v digitálních obvodech a spouštění událostí v sekvenční logice.Jeho schopnost produkovat stabilní a opakovatelné impulsy je aktivní pro systémy, které závisí na přesném načasování.Často můžete zjistit, že experimentování s různými konfiguracemi vede k cennému vhledu do chování elektronických komponent a podporuje intuitivní porozumění návrhu obvodu.

Přesné načasování

Přesné časovací obvody velmi těží z funkcí NE556.Díky svému nízkému jitteru a stabilnímu výstupu je vhodný pro aplikace vyžadující vysokou přesnost.To je zvláště relevantní v systémech telekomunikací a sběru dat, kde i menší nesrovnalosti načasování mohou vést k významným chybám.Integrací NE556 v těchto kontextech můžete zvýšit spolehlivost a výkon a zdůraznit význam pečlivého načasování v elektronických systémech.

Sekvenční časovací obvody

Sekvenční časovací obvody, které vyžadují řadu časovaných událostí, představují další oblast, kde ne556 svítí.Cascading více ne556 ICS můžete konstruovat složité časovací sekvence, užitečné pro aplikace, jako jsou automatizované montážní linky nebo řídicí systémy založené na událostech.Znalosti získané z budování těchto obvodů často odhalují komplexní souhru mezi načasováním, kontrolou a systémovým chováním, což nakonec zvyšuje celkovou odbornost v oblasti návrhu.

2D model (PDIP)
