Senzor LSM6DS3 IMU: Komplexní analýza Pinaut, funkcí a datového listu

V tomto článku se kopíme do všestranného senzoru LSM6DS3, kompaktního zařízení, které kombinuje 3-osý digitální akcelerometr a gyroskop, ideální pro aplikace vyžadující přesné sledování pohybu a nízkou spotřebu energie.To také zahrnuje datový list senzoru, konfiguraci PIN a rozmanitá použití a nabízí praktické poznatky, které pomáhají maximalizovat jeho schopnosti.S pokročilými funkcemi přizpůsobenými pro rozšířenou realitu, navigační systémy a zařízení IoT je LSM6DS3 navržena tak, aby zvýšila účinnost designu a poskytovala robustní výkon napříč spotřební elektronikou a průmyslovými aplikacemi.Čtěte dále a prozkoumejte jeho technické výhody, potenciální aplikace a jak to může zvýšit vaše zkušenosti prostřednictvím spolehlivé detekce pohybu s vysokým rozlišením.

Katalog

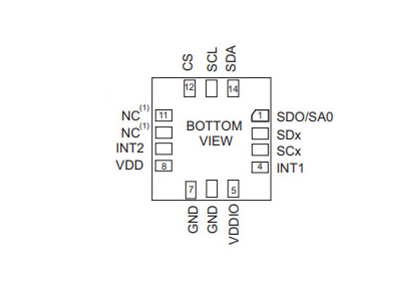

Konfigurace pin

Kolík#	Jméno	Funkce režimu 1	Funkce režimu 2
1	SDO/SA0	Výstup sériového data rozhraní SPI (SDO)	Výstup sériového data rozhraní SPI (SDO)
		I²C nejméně významný kousek adresy zařízení (SA0)	I²C nejméně významný kousek adresy zařízení (SA0)
2	SDX	Připojte se k VdDio nebo GND	I²C Master (MSDA)
3	Scx	Připojte se k VdDio nebo GND	I²C sériové hodinky (MSCL)
4	Int1	Programovatelné přerušení 1
5	Vddio (1)	Napájení pro I/O kolíky
6	GND	0 V Dodávka
7	GND	0 V Dodávka
8	VDD (2)	Napájení
9	Int2	Programovatelné přerušení 2 (Int2Y Data Enable (Den))	Programovatelné přerušení 2 (Int2Y Data Enable (Deny))
			I²C Master externí signál synchronizace (mdrdy)
10	NC (3)	Ponechat nespojené
11	NC (3)	Ponechat nespojené
12	CS	Výběr režimu I²C/SPI	Výběr režimu I²C/SPI
		(1: SPI Idle Mode / I²C Komunikace povolena; 0: SPI Komunikační režim / I²C deaktivován)	(1: SPI Idle Mode / I²C Komunikace povolena; 0: SPI Komunikační režim / I²C deaktivován)
13	SCL	I²C sériové hodiny (SCL)	I²C sériové hodiny (SCL)
		SPI sériové port hodiny (SPC)	SPI sériové port hodiny (SPC)
14	SDA	I²C sériová data (SDA)	I²C sériová data (SDA)
		SPI vstup sériových dat (SDI)	SPI vstup sériových dat (SDI)
		Výstup sériových dat 3vodiče (SDO)	Výstup sériových dat 3vodiče (SDO)

Konstrukční modely LSM6DS3

Návrh stopy

3D strukturální model

Přehled LSM6DS3

The LSM6DS3 je všestranný 3D digitální akcelerometr a gyroskop, ocenil pro konzumaci pouhých 1,25 Ma.Jeho maximální rychlost výstupního dat 1,6 kHz podporuje aplikace s přesnými požadavky na pohyb, přitahuje se většinou těm, kteří hledají pečlivé schopnosti sledování.S jeho nízkoenergetickým zaměřením zařízení rozšiřuje dlouhověkost baterie a udržuje nepřetržitý provoz.Tento aspekt velmi prospívá zařízením, jako jsou nositelné a mobilní gadgety, kde před dobíváním hledáte delší období aktivity.Senzor integruje pokročilou detekci pohybu a zvyšuje jak zapojení, tak celkovou funkci zařízení.Provozováním v nepřetržitém režimu s nízkým výkonem hladce sleduje pohyby, což umožňuje vzkvétat aplikace, jako je sledování fitness a rozpoznávání gest.Výsledkem je hlubší pochopení toho, jak technologie působí jako spojenec v osobním zdraví a každodenních rutinách.

Technické specifikace

Zde je tabulka shrnující technické specifikace, atributy a parametry STMicroelectronics LSM6DS3TR, spolu s informacemi o stavu jeho životního cyklu a srovnatelné komponenty ..

Typ	Parametr
Stav životního cyklu	Aktivní (poslední aktualizace: před 7 měsíci)
Časová doba z továrny	16 týdnů
Kontaktní pokovování	Zlato
Mount	Povrchová držák
Typ montáže	Povrchová držák
Balíček / pouzdro	Modul 14-VFLGA
Počet kolíků	14
Provozní teplota	-40 ° C ~ 85 ° C ta
Obal	Řezací páska (CT)
Série	inemo
JESD-609 kód	E4
Stav dílu	Aktivní
Úroveň citlivosti na vlhkost (MSL)	3 (168 hodin)
Počet zakončení	14
ECCN kód	Ear99
HTS kód	8542.39.00.01
Poloha terminálu	DNO
Terminální forma	Butt
Počet funkcí	1
Napětí	1,8V
Terminální výška	0,5 mm
Číslo základní dílu	LSM6D
Typ výstupu	I2C, SPI
Maximální napájecí napětí	3,6V
Min napájecí napětí	1,62V
Analog IC - jiný typ	Analogový obvod
Typ senzoru	Akcelerometr, gyroskop, teplota, 6 osa
Výška	860 μm
Délka	3 mm
Šířka	2,5 mm
Dosáhnout SVHC	Ne SVHC
Stav ROHS	Rohs3 vyhovující
Olovo zdarma	Olovo zdarma

Klíčové charakteristiky LSM6DS3

Funkce	Podrobnosti
Spotřeba energie	0,9 mA v kombinovaném normálním režimu;1,25 Ma v kombo Režim s vysokým výkonem do 1,6 kHz
„Vždy na“ zkušenosti	Nízká spotřeba energie pro akcelerometr i gyroskop
Chytrý fif	Až 8 kbyte na základě sady funkcí
Kompatibilita Androidu	V souladu s Android K a L
Korekce magnetického senzoru	Tvrdé, měkké žehlení pro vnější magnetický senzor Opravy
Accelerometer plné měřítko	± 2/± 4/± 8/± 16 g
Gyroskop plné měřítko	± 125/± 250/± 500/± 1000/± 2000 DPS
Analogové napájecí napětí	1,71 V až 3,6 V
Nezávislá dodávka iOS	1,62 v
Stopa	Kompaktní: 2,5 mm x 3 mm x 0,83 mm
Rozhraní	SPI/I2C s synchronizací dat hlavního procesoru
Vestavěný teplotní senzor	Ano
Dodržování	ECOPACK®, ROHS a „GREEN“ vyhovují

Možnosti připojení pro LSM6DS3

Rozšířené aplikace LSM6DS3

Perometry a pulty kroků

Vysoká přesnost LSM6DS3 při detekci pohybu, která byla rozsáhle používána v pedometrech a krocích, transformuje běžné sledování činnosti na osobní zkoumání kondičních poznatků.Přesné počítání kroků, propletené do každodenního života, často slouží jako tichý motivátor a povzbuzuje vás k stálému rytmu ve vašich cvičebních rutinách.Přesné úpravy citlivosti senzoru výrazně zvyšují přesnost zařízení, takže každý krok se počítá k osobním cílům.

Detekce pohybu a náklonu

V herních a virtuální realitě zvyšuje detekce pohybu a naklonění uživatele.Senzor zachycuje nejjemnější pohyby, díky čemuž je hraní pohlcující a intuitivní.Kromě her, tyto schopnosti také svítí při stabilizaci obrazu a rozšířené realitě a vytvářejí interakce, které rezonují s plynulostí a citlivostí.

Vnitřní navigace

Ve velkých budovách, kde LSM6DS3 nabízí GPS, nabízí důvěryhodného společníka pro vnitřní navigaci.Pomáhá při určování míst v rozlehlých centrech a rušných letištích, což zajišťuje, že navigace postrádá přerušení.V maloobchodě tuto technologii obohacuje cestu zákazníka a poskytuje služby založené na poloze, které jsou přesné a zvládnutelné.

Detekce klepnutí

Moderní inteligentní zařízení zahrnují detekci kohoutku a zdokonalují své zkušenosti prostřednictvím intuitivní kontroly gest.Senzor vyniká v rozpoznávání složitých vzorců klepnutí a uvádí inovace ve vašich rozhraních.Tuto schopnost můžete využít a navrhnout zkratkové funkce, které zjednodušují úkoly - od fotografií po zodpovězení hovorů - s elegancí, která se cítí téměř instinktivní.

Zařízení IoT

V ekosystémech IoT integrace LSM6DS3 zesiluje sběr dat a sofistikovanost zpracování a pohání iniciativy inteligentních technologií.Jeho role v systémech automatizace domácího automatizace je hlavně transformativní, optimalizuje spotřebu energie a posílení zabezpečení prostřednictvím horlivé detekce pohybu.Analýza pohybových vzorců umožňuje vytváření prostředí, která jsou adaptivní a citlivá, a umožňuje technologii hladce míchat s domácím životem.

Správa napájení pro kapesní zařízení

Ruční zařízení se daří při účinné spotřebě energie.LSM6DS3 aktivně spravuje sílu detekcí cyklů spánku a probuzení s vynikající přesností, zajišťováním dlouhověkosti baterie a splnění vašich očekávání.Kultivuje bezproblémový zážitek z zařízení, kde se baterie obavy zmizí do pozadí.

Monitorování vibrací

V průmyslovém nastavení se monitorování vibrací stává požadovanou praxí, předpovídá mechanické poruchy a pomáhá preventivní péči.Přesnost senzoru při identifikaci vibračních posunů znamená, že údržba může být prováděna aktivně, minimalizovat prostoje a řízení řízení k efektivitě špičky.

Detekce volného pádu

Notebooky a chytré telefony vybavené detekcí volného pádu získají ochrannou hranu při ochraně citlivých komponent.Rychle LSM6DS3 rozlišuje události s volným pádem a spustí ochranné protokoly.Můžete si užít klid, protože riziko poškození během nepředvídaných kapek je minimalizováno a prodlouží dlouhověkost zařízení.

Snížení orientace 6D

U robotiky a dronů je význam snímání 6D orientace bezkonkurenční - zajišťuje to navigační stabilitu a přesnost.Bohatý datový tok z LSM6DS3 zvyšuje řídicí systémy a podporuje pokrok v robotických odborných znalostech.Pokládá základy pro průlomy v sofistikovaných a spolehlivých robotických technologiích.

Obvod LSM6DS3

Alternativy ke senzoru LSM6DS3

Část	Porovnat	Výrobci	Kategorie	Popis
LSM6DS3TR	Aktuální část	Stmicroelectronics	Senzory zrychlení	Inemo inerciální modul Digitální výstup 1,8V/2,5V/3,3 V 14Pin LGA T/R.
LSM6DS3	LSM6DS3TR VS LSM6DS3	Stmicroelectronics	Senzory zrychlení	Inemo inerciální modul Digitální výstup 1,8V/2,5V/3,3 V 14Pin LGA zásobník
LSM303DLCTR	LSM6DS3TR VS LSM303DLCTR	Stmicroelectronics	Senzory zrychlení	IMU's - Inerciální měřicí jednotky Inemo 3D SIP modul 2,4 V až 3,6 V IO 1,8 V
LSM303DLC	LSM6DS3TR VS LSM303DLC	Stmicroelectronics	Senzory zrychlení	STMICROELECTRONICS LSM303DLC MEMS MEMS Gyroskop, Triaxis Accelerometer, 2G, 4G, 8G, 16G, LGA, 28

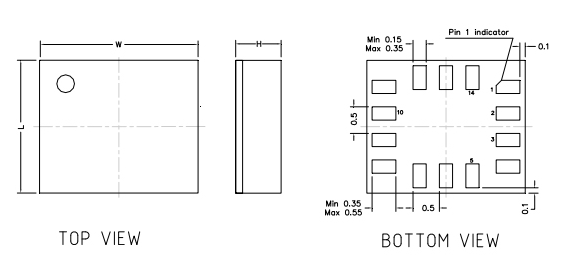

Balík

Poznatky výrobce

Stmicroelectronics stojí za klíčovým hráčem v polovodičovém sektoru, známém svými pokročilými řešeními v terénu.Společnost představuje odborné znalosti v oblastech, jako jsou inovace křemíku, integrace systémů a výrobní schopnosti.Tyto silné stránky je umístí na přední okraj moderních technologií systému na čipu (SOC), které se používají pro dnešní technologickou konvergenci.STMicroelectronics se věnuje zvyšování výkonnosti čipů a zároveň snižuje spotřebu energie a náklady.Jejich probíhající výzkumné iniciativy zdůrazňují důležitost miniaturizace a zlepšení využití energie a řeší dynamické potřeby rozvíjejících se trhů.

Efektivní systémová integrace je dominantní k evoluci technologie SOC, kde STMicroelectronics skutečně svítí.Spolupráce s technickými giganty a akademickými institucemi podporují inovace, zajišťují, aby řešení byla připravena na trh a je v souladu se spotřebitelskými a průmyslovými trendy.Tento přístup nejen zrychluje vývoj, ale také udržuje relevantní nabídky produktů.Výrobní schopnost Stmicroelectronics je označena působivým měřítkem a pokročilým technologií.Společnost investuje do špičkových zařízení a zaručuje, že výrobní procesy jsou efektivní a přizpůsobitelné.Jejich schopnost rychle škálovat produkci, aby vyhovovala potřebám průmyslu, jim umožňuje zůstat konkurenceschopní.
