Průvodce řízením rychlosti motoru: Techniky, metody a aplikace AC a DC

Tato příručka je o tom, jak ovládáme rychlost elektrických motorů.Vysvětluje to, jak mohou být motory AC (střídavý proud) i DC (přímý proud) vyrobeny tak, aby běžely rychleji nebo pomalejší v závislosti na tom, co stroj potřebuje.Hovoří o nástrojích jako VFDS (variabilní frekvenční jednotky) pro AC motory a PWM (modulace šířky pulsu) pro DC Motors.Dozvíte se také, jak lze různé části motoru, jako je stator a rotor, nastavit na změnu rychlosti.Průvodce sdílí různé metody používané ve starších systémech a moderních technologiích a ukazuje, kde se tyto motory používají v našem životě.

Katalog

Co je řízení rychlosti motoru?

Řízení rychlosti motoru znamená nastavení, jak rychle se motor otáčí, aby vyhovoval přesným potřebám úkolu.Nejde jen o náhodnou změnu rychlosti, ale o přizpůsobení chování motoru tomu, co systém vyžaduje kdykoli.Tato schopnost jemně doladit rychlost zlepšuje energetickou účinnost, prodlužuje životnost zařízení snížením mechanického napětí a zajišťuje lepší přesnost v provozu.Například dopravník může být nutný zpomalit pro jemné předměty nebo zrychlit, když je linka jasná.Elektrické motory se často musí přizpůsobit měnícím se zatížením, úkolům nebo prostředí.Bez nastavitelné rychlosti by motory probíhaly pouze jednou pevnou rychlostí, což by byly méně užitečné a méně efektivní.

Rychlost je řízena úpravou elektrického vstupu.V AC Motors to obvykle znamená změnit frekvenci napájení.U DC motorů jsou změny napětí běžnější.Některé systémy také používají senzory zpětné vazby ke sledování výkonu a provádění úprav.Tato smyčka zpětné vazby pomáhá udržovat konzistentní rychlost, i když se zatížení liší.Řízení rychlosti se pohybuje od základních rezistorů ve starších systémech po pokročilé digitální regulátory pomocí mikroprocesorů a sofistikovaných algoritmů.Tyto novější metody umožňují motorům hladce a přesně reagovat na měnící se podmínky.

AC regulace rychlosti motoru

Rychlost motoru střídavého proudu závisí na dvou věcech: frekvence napájení střídavého proudu a počet pólů v motoru.Abychom změnili rychlost, změníme frekvenci.To je místo, kde přicházejí variabilní frekvenční jednotky (VFD). VFD převádí pevný frekvenční střídavý výkon na DC, vyhladí jej a poté jej převádí zpět na AC na požadované frekvenci.To umožňuje, aby byla rychlost motoru upravena přesnost.Řízením frekvence i napětí může VFD efektivněji řídit motorový moment a rychlost.

Obrázek 2. blokové schéma systému řízení rychlosti motoru střídavého proudu

Moderní variabilní frekvenční jednotky (VFD) přesahují pouze úpravu rychlosti motoru začleněním pokročilých kontrolních technik, jako je ovládání vektoru, které odděluje točivý moment a tok pro jemné vyladěné výkon a přímé řízení točivého momentu (DTC), která poskytuje rychlé a přesné úpravy točivého momentu.Tyto schopnosti umožňují motorům zrychlit, zpomalit a udržovat zátěž efektivně bez nutnosti dalších mechanických komponent nebo přidaného napětí.Funkce, jako jsou funkce soft-start, vestavěná ochrana přetížení a pokročilá diagnostika způsobily, že VFD byly důležité v celé řadě aplikací, od úpravny vody po systémy výtahu.

DC řízení rychlosti motoru

Motory DC jsou často vybírány, když jsou nutné rychlé a přesné změny rychlosti.Jejich rychlost se mění přímo s napětím naneseným na armaturu.Zátěž také ovlivňuje rychlost, zvýšené zatížení obvykle zpomaluje motor.Nejúčinnější metodou dnes je PWM.Používá vysokofrekvenční napěťové impulsy s nastavitelnými šířkami k řízení průměrného napětí dodávaného do motoru.To umožňuje přesnou kontrolu rychlosti s nízkou ztrátou energie.

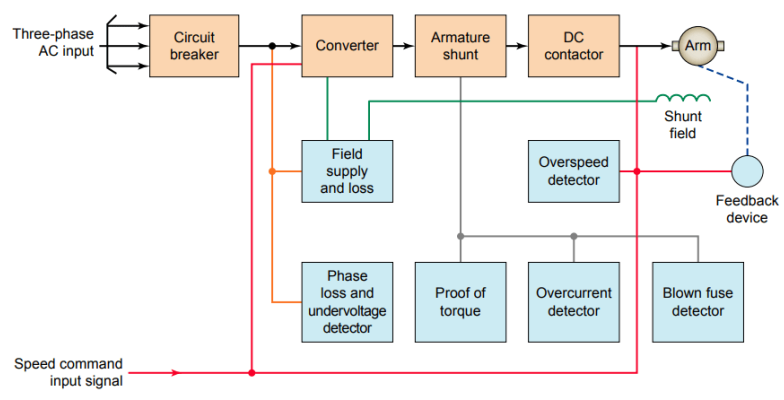

Obrázek 3. Blokové diagram systému řízení rychlosti motoru DC

Mezi další metody řízení patří kontrola pole, kde nastavení proudu v magnetickém poli mění rychlost motoru, snižování pole zvyšuje rychlost, ale snižuje točivý moment;Kontrola odporu armatury, jednoduchá, ale neefektivní metoda, která přidává odolnost ke snížení napětí a rychlosti;a ovládání uzavřené smyčky, které používá senzory ke sledování rychlosti a automaticky nastavení napětí nebo proudu pro udržení konzistentního výkonu při různých zátěžích.Vzhledem k jejich vysoké přesnosti a citlivosti se DC motory běžně používají v robotice, zdravotnickém vybavení a nástrojích napájených na baterii.

Podrobné techniky: AC vs. DC

Techniky řízení rychlosti motoru AC

Techniky řízení rychlosti střídavého motoru jsou založeny na vzorci pro synchronní rychlost:

Kde:

• NS je synchronní rychlost (v RPM)

• F je frekvence napájecího střídavého proudu (v Hz)

• P je počet pólů motoru

Změnou frekvence napájení lze rychlost motoru nastavit, čehož se dosáhne pomocí variabilních frekvenčních jednotek (VFD).Existují dva hlavní typy kontroly VFD: Skalární (V/F) kontrola, která udržuje konstantní poměr napětí k frekvenci a je jednoduchý a stabilní pro základní aplikace;a ovládání vektoru, které odděluje komponenty točivého momentu a magnetického toku, aby umožnily přesnější a responzivní kontrolu, zejména při nízkých rychlostech.Pokročilejší systémy zahrnují kontrolu bez senzorů a odhadují polohu motoru bez potřeby fyzických senzorů.Kromě toho VFDS podporuje funkce, jako je kontrolované zrychlení (rampování), omezení točivého momentu a brzdění, díky čemuž jsou vysoce vhodné pro náročné aplikace, jako jsou výtahy, jeřáby a stroje CNC.

Techniky řízení rychlosti motoru DC

Rychlost motoru DC se řídí vztahem,

Kde:

• V je napětí kotvy

• IA je proud armatury

• RA je odpor armatury

• φ je magnetický tok

Mezi různými technikami řízení rychlosti zůstává modulace šířky pulsu (PWM) nejúčinnější kvůli jeho účinnosti a citlivosti.Mezi další metody patří oslabení toku, což zvyšuje rychlost snížením síly magnetického pole vhodnou v situacích, kdy je přijatelný nižší točivý moment;Kontrola odolnosti proti armatuře, která je díky energetickým ztrátám jednodušší, ale méně efektivní;a ovládání uzavřené smyčky se zpětnou vazbou, která používá senzory, jako jsou kodéry nebo tachogenerátory, k zajištění přesné a adaptivní regulace rychlosti.

Metody řízení rychlosti střídavého motoru

Ovládání boční kontroly statoru

Řízení napětí: Tato metoda zpomaluje motor snížením napájecího napětí aplikovaného na vinutí statoru.Jak napětí klesá, síla magnetického pole klesá, což vede k nižším točivým momentu a rychlosti.Zatímco jednoduchost této metody je atraktivní pro základní aplikace, zejména při zatížení ventilátoru nebo čerpadla, je to obecně neefektivní, protože motor nadále čerpá vysoký proud i při snížených rychlostech, což vede ke zvýšenému ztrátě tepla a energie.Je vyhrazen pro operace s lehkou službou, kde není vyžadována přesná kontrola.

Frekvenční řízení (VFD): Variabilní frekvenční jednotky (VFD) Upravte jak napětí, tak frekvenci dodávané motoru, což umožňuje přesné a efektivní kontrolu rychlosti a točivého momentu.Udržováním konstantního poměru voltů na Hertz zachovává VFDS magnetickou rovnováhu motoru a točivý moment v širokém rozsahu rychlosti.Tato metoda se široce používá v moderních průmyslových a komerčních aplikacích kvůli jeho energetické účinnosti, přizpůsobivosti a schopnosti hladce zvládnout různé podmínky zatížení.

Změna tyče: Některé indukční motory veverky jsou navrženy s vinutími statoru, které lze překonfigurovat, aby se změnil počet magnetických pólů.Změna počtu pólů se synchronní rychlost změny motoru mění v diskrétních krocích (např. Od dvoupólového provozu), což umožňuje motoru běžet při různých pevných rychlostech.Tato metoda poskytuje jednoduchý a robustní způsob, jak dosáhnout více rychlostního ovládání, aniž by vyžadoval externí elektroniku, i když je omezena na předdefinovaná nastavení rychlosti a postrádá hladkou variabilitu.

Boční ovládání rotoru

Vnější odpor rotoru : Tato technika zahrnuje přidání variabilních rezistorů do obvodu rotoru sklizeňskými kroužky a kartáči.Zvýšením odolnosti rotoru se zvýší skluz, což snižuje rychlost rotoru a poskytuje lepší ovládání točivého momentu, užitečné během spuštění nebo pro zatížení, které vyžadují variabilní točivý moment.Část elektrické energie je však rozptýlena jako teplo v externích rezistorech, což způsobuje, že metoda je neefektivní pro nepřetržité používání.

Kaskádová kontrola: V tomto nastavení jsou mechanicky spojeny dva motory a jeden motor (sekundární nebo pomocný motor) je elektricky připojen k obvodu rotoru hlavního (primárního) motoru.Toto uspořádání umožňuje sdílení energie a řízení rychlosti v pevných krocích v závislosti na návrhu elektrického a mechanického spojení.Ačkoliv relativně složitá a méně běžná v moderních systémech byla kaskádová kontrola účinným způsobem, jak řídit velká zatížení a střední rychlosti ve starších průmyslových strojích.

EMF injekce: Elektromotická síla (EMF) injekce, která se používá v systémech, jako jsou jednotky Kramer a Scherbius, zahrnuje vstřikování kontrolovaného napětí specifické frekvence a fáze do obvodu rotoru.To mění frekvenci skluzu rotoru a umožňuje operaci proměnné rychlosti s lepší účinností než metody odporu.Tyto jednotky jsou vhodné pro vysoce výkonné aplikace, kde je důležitá přesná regulace rychlosti a obnovení energie, například ve velkých kompresorech, čerpadlech nebo mlýnech.

Metody řízení rychlosti motoru DC

Kontrola motoru SHUNT

Ovládání pole: Tato metoda zahrnuje vložení variabilního rezistoru do série s vinutím pole stejnosměrného motoru DC.Zvýšením rezistence se proud přes vinutí pole snižuje, což oslabuje magnetický tok.Podle rychlostní rovnice DC motoru vede snížení toku ke zvýšení rychlosti, za předpokladu napětí konstantní kotvy.Ovládání pole je relativně efektivní pro zvyšování rychlosti nad hodnotou hodnoty.Protože však oslabení pole také snižuje točivý moment a může způsobit nestabilitu nebo nadměrné řízení, musí být tato metoda použita opatrně a často vyžaduje ochranná opatření.

Řízení napětí kotvy: Při této metodě se napětí dodávané do kotvy přímo mění a zároveň udržuje konstantní tok pole.Snížení napětí kotvy úměrně snižuje rychlost a točivý moment.Tato technika je jednoduchá implementovat a umožňuje hladké ovládání pod jmenovitým rychlostí.Je však méně energeticky účinná, zejména při zatížení, protože jakákoli přebytečná energie je často rozptýlena jako teplo v kontrolních rezistorech nebo v energetické elektronice.

Systém Ward-Leonard: Tento klasický řídicí systém používá sadu motorového generátoru (M-G), kde se vytváří variabilní napětí ovládáním výstupu generátoru DC řízeného AC nebo DC motorem.Generované napětí je přiváděno do kotvy motoru zkratu, což umožňuje jemné a nepřetržité kontrolu nad širokým rozsahem rychlosti v obou směrech.Systém Ward-Leonard, ačkoli nákladný a objemný, poskytuje vynikající výkon, pokud jde o řízení točivého momentu a regulaci rychlosti, což je ideální pro náročné aplikace, jako jsou zvedáky výtahu, válcovací mlýny a tiskové lisy.

Řízení motoru řady

Polní přepínač: Rezistor (odklon) je spojen souběžně s vinutím pole řady.To umožňuje část proudu obejít vinutí pole, oslabení magnetického toku a zvýšení rychlosti motoru.Tato metoda poskytuje základní formu řízení rychlosti a užitečná v aplikacích, jako je trakce, kde jsou vyžadovány dočasné zvýšení rychlosti.Snižuje však točivý moment a musí být pečlivě vyvážen, aby se zabránilo nestabilitě nebo přehřátí motoru.

Přepínač kotvy : Umístěním rezistoru paralelně s obvodem kotvy lze proudové rozdělení mezi kotvou a pole upravit.Tato nastavení mění charakteristiku motoru točivého momentu.Jedná se o více nuanční metodu než přepínače pole, která umožňuje lepší kontrolu nad točivým momentem, ale zavádí složitost a vyžaduje pečlivé ladění, aby se zabránilo ztrátám nebo poškození výkonu.

Poklepané pole a re-skupiny: Tato metoda modifikuje sílu magnetického pole změnou počtu aktivních otočení v vinutí pole.Použitím kohoutků na vinutí nebo přeskupení připojení (re-skupiny) lze vybrat různé magnetické konfigurace pro posun křivky rychlosti-torque.Poskytuje kroky s pevnou rychlostí a běžně se používá v zařízení, kde jsou dostatečné předvídatelné změny rychlosti, jako jsou jeřáby nebo zvedáky.

Odporová kontrola: Základní metoda, kde jsou externí rezistory přidány do série s motorem k poklesu napětí a snižování rychlosti.I když je tato metoda jednoduchá a levná, je velmi neefektivní, protože velká část elektrické energie je ztracena jako teplo.Obecně se používá pouze v nízkonákladových nebo starších systémech, kde účinnost není primárním problémem.

Série-paralelní kontrola: V této technice jsou dva nebo více řadových motorů připojeny buď v sérii nebo paralelně.V sérii sdílejí stejný proud a pracují při nižší rychlosti s vyšším točivým momentem;Paralelně pracují při vyšší rychlosti se sníženým točivým momentem.Tato metoda řízení umožňuje krokové změny rychlosti a běžně se vyskytuje v systémech elektrické trakce, jako jsou tramvaje a vlaky, kde je potřeba jednoduchá a spolehlivá kontrola rychlosti.

Aplikace

Aplikace pro řízení rychlosti motoru AC

Průmysl

V průmyslovém nastavení hraje řízení rychlosti motoru střídavého motoru roli při optimalizaci procesů zahrnujících dopravníky, mixéry, čerpadla a jiné mechanické systémy.Přesně regulací rychlosti motoru pomocí zařízení, jako jsou disky s proměnlivou frekvencí (VFD), lze operace vyladit na specifické požadavky na výrobu, což vede ke zlepšení přesnosti procesu, snížení mechanického napětí a úspor energie.Například zpomalení dopravního pásu během inspekce produktu nebo jemné zvyšování mixéru snižuje opotřebení a zvyšuje bezpečnost.Tato flexibilita zvyšuje celkovou účinnost a prodlužuje životnost strojů.

HVAC

Systémy vytápění, ventilace a klimatizace (HVAC) těží z motorů řízených rychlostí u ventilátorů, dmychadel a kompresorů.Úpravou rychlosti motoru v reakci na podmínky prostředí a požadavků na systém se sníží spotřeba energie, zejména v proměnných situacích zatížení, jako jsou kolísání teploty nebo změny obsazenosti.VFD umožňují měkké a jemno doladěné modulaci cyklů proudění vzduchu a chlazení, což vede k tiššímu provozu, zvýšenému pohodlí a nižším provozním nákladům v obytných i komerčních budovách.

Domácí zařízení

Moderní domácí spotřebiče, jako jsou pračky, chladničky a myčky nádobí, stále více využívají střídavé motory řízené rychlostí ke zlepšení výkonu a energetické účinnosti.Například motory s proměnnou rychlostí v pračkách umožňují různé promývací cykly s optimalizovaným agitací a rychlostí roztočení, snižují hluk a vibrace.V chladničkách mohou kompresory s kontrolou rychlosti hladce upravit chladicí cykly a udržovat konzistentní teploty s menším spotřebou energie.

Inteligentní infrastruktura

V inteligentních budovách a dopravních systémech je řízení rychlosti motoru střídavého proudu nedílnou součástí správy výtahů, eskalátorů, pohyblivých chodníků a automatizovaných dveří.Tyto systémy často používají inteligentní řadiče motorů, které se propojují se systémy správy budov (BMS) nebo sítěmi IoT, aby poskytovaly kontrolu, diagnostiku a monitorování energie.Například výtahy mohou upravit profily zrychlení a zpomalení na základě zatížení spolujezdce nebo poptávky po podlaze, což zlepšuje pohodlí jízdy a využití energie.Eskalátory mohou zpomalit nebo pozastavit, když se nepoužívají, snižovat nečinnou spotřebu energie a sladit s cíli udržitelnosti v moderním návrhu infrastruktury.

Aplikace řízení rychlosti motoru DC

Robotika

DC motory se široce používají v robotice kvůli jejich schopnosti poskytovat rychlou reakci a přesnou rychlost a kontrolu polohy.S pomocí modulace pulzní šířky (PWM) a systémů zpětné vazby, jako jsou kodéry, mohou robotické systémy dosáhnout jemnozrnného pohybu nezbytného pro úkoly, jako je manipulace s objekty, navigace a koordinace.Tato citlivost je důležitá v aplikacích od průmyslových robotických zbraní po autonomní mobilní roboty.

Elektrická vozidla

U elektrických vozidel (EV) je DC rychlost motoru dobrá pro hladké zrychlení, zpomalení a celkový výkon pohonu.Nastavením napětí a proudu dodávaného do motoru může vozidla hladce přecházet mezi různou hladinou rychlosti a točivého momentu, čímž se zvyšuje pohodlí a ovládání jízdy.Regenerativní brzdové systémy používají kontrolovaný DC motorický provoz k přeměně kinetické energie zpět na elektrickou energii během brzdění, zlepšení celkové účinnosti a prodloužení výdrže baterie.Díky těmto funkcím činí DC motory ideální pro elektrické transportní systémy dvou kol i čtyř kol.

Spotřebitelská zařízení

DC Motors jsou jádrem mnoha kompaktních a přenosných spotřebitelských zařízení, včetně elektrických nářadí, vysoušečů vlasů, ventilátorů chlazení počítače a malých kuchyňských spotřebičů.Řízení rychlosti v těchto aplikacích zajišťuje optimální výkon, bezpečnost a energetickou účinnost.Například v energetických cvičeních umožňují spouštěče variabilní rychlosti upravit točivý moment a rychlost pro různé materiály, zatímco u ventilátorů poskytuje změna rychlosti lepší pohodlí a kontrolu hluku.Kompaktní design a snadnost elektronického ovládání způsobují, že DC motory jsou vhodné pro zařízení na baterii.

Lékařské a laboratorní vybavení

Lékařské a laboratorní nástroje vyžadují vysoce kontrolované, tiché a spolehlivé provoz motoru.Motory DC s přesnou kontrolou rychlosti se používají v zařízeních, jako jsou infuzní čerpadla, odstředivky, chirurgické nástroje a automatizované analyzátory.Tyto aplikace vyžadují tichý provoz, aby se zabránilo narušení citlivé prostředí, spolu s přesnou kontrolou pohybu pro přesné dodání nebo měření tekutin, vzorků nebo chirurgických pohybů.Beztáčkové DC motory (BLDC) jsou upřednostňovány pro jejich nízký hluk, nízkou údržbu a konzistentní výkon.

Srovnávací tabulka

Funkce	AC Motor	DC motor
Zdroj energie	Používá střídavý proud (AC)	Používá přímý proud (DC)
Jak je kontrolována rychlost	Změny rychlosti úpravou frekvence pomocí proměnné Frekvenční jednotka (VFD)	Změny rychlosti úpravou napětí nebo proudu pole
Kontrolní složitost	Složitější: potřebuje VFD, ovládání vektoru, někdy senzory	Jednodušší: Používá změny napětí, PWM nebo ovládání pole
Doba odezvy	Pomalejší odpověď v důsledku zpoždění VFD	Rychlá reakce, zejména s digitálním ovládáním
Počáteční točivý moment	Nízké bez speciálních metod kontroly	Ve výchozím nastavení vysoký počáteční točivý moment
Točivý moment při různých rychlostech	Točivý moment může klesnout při nízkých rychlostech	Udržuje silný točivý moment při všech rychlostech
Stabilita rychlosti	Dobré se systémy s uzavřenou smyčkou;méně stabilní bez	Vynikající kontrola a stabilita napříč všemi rychlostmi
Rozsah rychlosti	Omezeno designem pohonu a motoru	Široký rozsah od velmi nízkých po vysokou rychlostí
Potřeby údržby	Nízké: žádné kartáče nebo komutátory	Vyšší: štětce se opotřebovávají, pokud nejsou skromné
Trvanlivost v drsném prostředí	Robustnější a lepší pro těžké podmínky	Kartáčové motory jsou v drsném prostředí méně odolné
Manipulace s teplem	Často postavené z chladicích systémů	Může přehřát, pokud není správně ochlazeno
Hluk a rušení (EMI)	Může produkovat elektrický šum (EMI);potřebuje filtrování	Kartáčované motory vydávají hluk;bez kartáčovství jsou tišší
Potřeby napájení	Pracuje přímo s AC Mains (např. 120V nebo 240V)	Potřebuje DC nabídka nebo převodník z AC
Směr obrácení	Vyžaduje programování ve VFD	Snadné: Stačí reverzní polarita nebo použijte H-Bridge
Regenerativní brzdění	Komplikované a nákladné nastavení	Snadné a efektivní, používané v EV a robotice
Obnovení energie	Možné s pokročilými VFD	Přirozeně podporuje obnovení energie
Integrace digitální kontroly	Se připojuje k systémům, jako je PLCS prostřednictvím VFD	Snadno ovládáno mikrokontroléry
Účinnost	Velmi efektivní při stabilních rychlostech	Velmi efektivní s variabilní rychlostí nebo častým startuje/zastává
Velikost řídicího systému	VFD mohou být velké a potřebují chlazení	DC ovladače jsou malé a snadno se instalují

Závěr

Řízení rychlosti motoru je v dnešních strojích a zařízeních velmi důležitá.Pomáhá ušetřit energii, způsobuje, že stroje vydrží déle a udržuje je hladce.AC motory často používají VFD ke změně rychlosti úpravou frekvence výkonu.DC motory mění rychlost nastavením napětí nebo pomocí rychlých on-off signálů (PWM).Tyto metody umožňují strojům lépe vykonávat svou práci, ať už se jedná o velký tovární stroj, klimatizaci nebo robot.AC motory jsou skvělé pro těžké pracovní místa a dlouhodobé použití, zatímco DC motory jsou lepší, když je potřeba rychlý a přesný pohyb.Použitím správné metody řízení rychlosti se ujišťujeme, že stroje fungují bezpečně, efektivně a přesně to, jak je potřebujeme.
