Šedý kód: Jak to funguje a proč na tom záleží?

Šedý kód, jedinečný systém binárního kódování, hraje hlavní roli v digitální technologii tím, že zajišťuje plynulé přechody mezi státy.Na rozdíl od tradičních binárních kódů se šedý kód mění pouze jeden bit najednou, čímž se během změn digitálních obvodů snižuje chyby.Tato vlastnost byla nutná v aplikacích od korekce chyb a digitální komunikace po kódování polohy v rotačních kodérech.V tomto článku jsme se kopali do pomyslného základu, historického vývoje a praktických aplikací šedého kódu.Zkoumáním jeho významu ve skutečných scénářích a metodách používaných pro jeho generaci se snažíme odhalit základní principy, díky nimž je šedý kód základním kamenem moderních digitálních systémů.

Katalog

Přehled šedého kódu

Šedý kód je rafinovaný binární kódovací systém charakterizovaný zajímavou vlastností, že sousední kódy se liší pouze o jednu binární číslici.Tato zřetelná vlastnost umožňuje hladký přechod mezi maximálními a minimálními hodnotami se osamělou změnou bitu v každém okamžiku.Výsledkem je, že se často označuje jako cyklický kód nebo reflexní kód.V souvislosti s digitálními systémy je význam přesných přechodů kódu hluboký.Například při použití konvenčního binárního kódu 8421, přesun z 0111 na 1000 vyvolává všechny čtyři bity najednou, což může vést k dočasným chybným státům v obvodech.Naopak šedý kód tyto problémy účinně zmírňuje tím, že zajišťuje, že se najednou změní pouze jeden bit, čímž výrazně snižuje riziko obvodových chyb.

Složitost šedého kódu přesahuje jeho konečnou definici;Funguje jako pulzující nástroj v různých aplikacích, například:

• Korekce chyb

• Digitální komunikace

• Kódování polohy v rotačních kodérech

Jeho implementace je pozorovatelná v každodenních scénářích, jako je vývoj odolných komunikačních protokolů, kde minimalizace šance na nesprávnou interpretaci během přenosu signálu má velký význam.

Funkce šedého kódu

Funkce	Popis
Kódování spolehlivosti	Šedý kód minimalizuje chyby změnou pouze jednoho bit Během přechodů mezi sousedními hodnotami, snížením logického zmatku a Aktuální hroty v digitálních obvodech ve srovnání s přírodním binárním kódem.
Minimalizace chyb	Na rozdíl od přírodního binárního kódu, kde se mohou změnit všechny bity (např. Od desetinného 3 do 4) přechody šedého kódu zahrnují pouze jeden bit změna, snižování rizika pozoruhodných chyb během úhlu Konverze přemístění na digitální.
Metoda absolutního kódování	Šedý kód používá metodu absolutního kódování a zajišťuje spolehlivost a snížení možnosti pozoruhodných chyb v náhodných datech vyhledávání.
Jednostupňové a cyklické vlastnosti	Jednostupňová funkce šedého kódu zajišťuje pouze jeden bit změny mezi po sobě jdoucími kódy.Jeho cyklická povaha podporuje plynulé přechody, zvýšení přesnosti a spolehlivosti.
Sebevědomé a reflexní rysy	Reflexní a sebevědomá povaha zjednodušuje Negační operace a zajišťují konzistenci během kódování a dekódování.
Kód s variabilní hmotností	Každý kousek šedého kódu nemá pevnou hmotnost Přímé srovnání velikosti nebo aritmetické operace obtížné.Přeměna na Pro další zpracování je nutný přírodní binární kód.
Kód kvazi-váhy	Hmotnost šedého kódu je definována jako 2i−1 (s nejnižší bit i = 1), díky čemuž je vhodný pro konkrétní aplikace vyžadující jedinečné kódování.
Konzistence parity	Parita desetinného ekvivalentu šedého kódu odpovídá parita počtu 1 s v kódovém slovu a zajištění konzistence v paritní kontroly.

Pokročilé stopky načasování

Desetinný	4bitový přírodní binární kód	4místný typický šedý kód	Desetinná desetinná třída šedý kód	Decimální prázdný šest šedý kód	Desetinná skok šest šedých kódů	Kód kroku
0	0	0	10	0	0	0
1	1	1	110	1	1	1
2	10	11	111	11	11	11
3	11	10	101	10	10	111
4	100	110	100	110	110	1111
5	101	111	1100	1110	111	11111
6	110	101	1101	1110	101	11110
7	111	100	1111	1011	100	11100
8	1000	1100	1110	1001	1100	11000
9	1001	1101	1010	1000	10000	10000
10	1010	1111	----	----	----	----
11	1011	1110	----	----	----	----
12	1100	1010	----	----	----	----
13	1101	1011	----	----	----	----
14	1110	1001	----	----	----	----
15	1111	1000	----	----	----	----

Historie vývoje šedého kódu

Aspekt	Podrobnosti
Počáteční koncept	Představil Jean-Maurice Baudot v roce 1880 jako varianta Šedý kód.
Formální úvod	Navrhl Frank Gray v Bell Labs ve 40. letech 20. století.
Účel	Snížit chyby při přenosu signálu, zejména v Systémy modulace pulzního kódu (PCM).
Patentové podrobnosti	Podal Frank Gray v roce 1947 a byl udělen v roce 1953 pod Název „Communication Pulse Code“.
Klíčový vývoj	Šedý kód se stal nezbytným pro analog-digitální Konverze, označení významného milníku v digitální technologii.
Včasné přijetí	George Stibitz využil šedý kód v roce 1941 k vývoji Čítadlo šedého kódu 8-prvků pro zjednodušení návrhu digitálního obvodu a Minimalizace chyb během přechodů státních přechodů.
Historický kontext	Objevilo se v polovině 20. století, období rychlého období technologický pokrok a vysoká poptávka po spolehlivé komunikaci systémy.
Význam	Šedý kód přemostěný teoretický pokrok s praktickým Aplikace, zajištění přesného přenosu dat v rostoucím digitálním krajina.

Metoda převodu šedého kódu

Vytváření šedého kódu využívá rekurzivní techniku, která využívá jeho reflexní vlastnosti.Tento přístup nejen představuje sofistikovanost šedého kódu, ale také odhaluje jeho rozsáhlé použití v polích, jako je návrh digitálního obvodu a korekce chyb, kde je přesnost hluboce oceněna.

Proces rekurzivního generování

Cesta začíná tvorbou počátečních 2^n kódových slov v (n+1) -bit šedém kódu.Tato kódová slova jsou navržena tak, aby zrcadlila n-bitový šedý kód, přičemž každý kód byl předponou a 0. Tento počáteční krok stanoví jasnou a metodickou strukturu pro rozšíření existujících sekvencí.Reflexní kvalita šedého kódu vyniká výrazně.Následující 2^n kódová slova se skládají z n-bitového šedého kódu prezentovaného v opačném pořadí, z nichž každá je předpona 1. Tato symetrie nejen zefektivňuje proces generování, ale také posiluje spolehlivost přechodů kódu, čímž se sníží šance na chyby během Bitzměny.Takové vlastnosti zjistily rozsáhlou aplikaci v oblastech, jako jsou rotační kodéry a digitální komunikační systémy, kde naléhavost minimalizace chyb hluboce rezonuje.

Efektivní generování sekvence

Organizovaná povaha této rekurzivní metody podporuje efektivní generování sekvencí šedých kódů.Využitím vnitřních vlastností šedého kódu tento přístup snižuje výpočetní složitost.Tato účinnost se ukazuje většinou výhodná ve skutečných systémech, kde poptávka po rychlosti a přesnosti často propojuje tlaky výkonu.

Aplikace šedého kódu

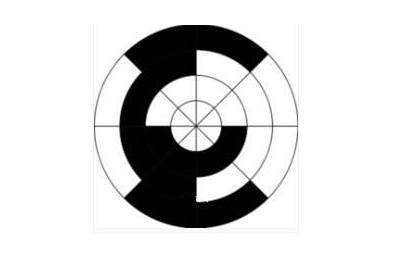

Šedý kód najde své místo v mnoha aplikacích napříč různými polími, většinou v úhlovém senzoru, strojích a automobilových brzdových systémech.V těchto kontextech jsou senzory pověřeny přenosem přesných mechanických poloh, což je nutné pro zajištění bezpečnosti i výkonu.Například kódovací disk může být vybaven kontakty, které vytvářejí 3bitový binární kód, což odráží rotaci disku.Tmavší sektory disku odpovídají signálu logického 1, zatímco světlejší sektory označují logiku 0. Využití šedého kódu pro tyto sektory zaručuje, že s každým následným kódem se změní pouze jeden bit.Tato charakteristika je většinou cenná, protože zmírňuje potenciální chyby vyplývající z výrobních nesrovnalostí, čímž posiluje spolehlivost senzorů.

Šedý kód také významně přispívá k zjednodušení logických funkcí prostřednictvím map Karnaugh.Toto zjednodušení pomáhá nejen při navrhování digitálních obvodů, ale také pomáhá při zefektivnění složitosti a zvyšování celkové účinnosti.Relevance šedého kódu se dále vztahuje na situace na řešení problémů, jako jsou devět sériových problémů, kde státní přechody dodržují principy šedého kódu.Toto připojení je příkladem přizpůsobivosti šedého kódu nad rámec jednoduché numerické reprezentace;Působí jako počáteční koncept v různých logických a výpočetních výzvách.

V kontextu věže Hanojské puzzle může každý prsten zobrazit dva stavy reprezentované 0 a 1 a společně tvoří cyklickou binární sekvenci.Počet změn stavu potřebných k vyřešení této puzzle se vyrovnává s desetinným číslem 341, které je spojeno s reprezentací šedého kódu 111111111. Tento vztah nejen zdůrazňuje matematickou sofistikovanost šedého kódu, ale také zdůrazňuje jeho praktický význam v návrhu a optimalizaci algoritmu.
