FPGA vs mikrokontrolér: Klíčové rozdíly, které byste měli vědět

Při práci s návrhem PCB budete často volit mezi FPGA a mikrokontrolérem na základě vašich systémových potřeb.Tento článek vysvětluje, co každý z nich je, jak fungují a klíčové komponenty v nich.Uvidíte také, jak se liší jejich systémové struktury a přístupy k programování.Po pochopení těchto základů se můžete rozhodnout, který z nich lépe vyhovuje vašemu projektu.

Katalog

Obrázek 1. Přehled FPGA vs mikrokontrolér

Co je FPGA a mikrokontrolér?

An FPGA (Field-Programmable Gate Array) je typ integrovaného obvodu, který umožňuje konfigurovat digitální logiku po výrobě.Je široce používán v návrhu PCB, když je potřeba vlastní chování hardwaru, jako je vytváření paralelních cest zpracování signálu nebo specializovaná řídicí logika.Místo spouštění softwarových instrukcí vytváří FPGA hardwarové obvody na základě vašeho návrhu.Díky tomu je vhodný pro úkoly, které vyžadují přesné načasování a flexibilitu na úrovni hardwaru.V systému PCB funguje jako programovatelné logické jádro, které se připojuje k paměti, senzorům a komunikačním rozhraním.Použijte zařízení FPGA k přímé implementaci vlastních digitálních systémů na desce.

A mikrokontrolér je kompaktní integrovaný obvod určený k provádění naprogramovaných instrukcí pro řízení elektronických systémů.Obvykle obsahuje procesor, paměť a vstupní/výstupní rozhraní v jediném čipu, takže je ideální pro aplikace vestavěných PCB.Mikrokontroléry se běžně používají ke čtení vstupů, zpracování dat a řízení výstupů, jako jsou LED diody, motory nebo senzory.Fungují sekvenčně podle sady instrukcí napsaných v softwaru.V návrhu PCB slouží jako hlavní řídicí jednotka pro mnoho zařízení, od jednoduchých gadgetů až po složité systémy.Jejich jednoduchost a integrace z nich činí oblíbenou volbu pro úlohy zaměřené na ovládání.

Komponenty FPGA a mikrokontroléru

Komponenty FPGA

• Logické bloky (konfigurovatelné logické bloky – CLB)

Jedná se o základní stavební jednotky FPGA, které provádějí digitální operace.Každý logický blok obsahuje vyhledávací tabulky (LUT), klopné obvody a multiplexory.LUT se používají k implementaci kombinačních logických funkcí ukládáním pravdivostních tabulek.Klopné obvody poskytují úložiště pro sekvenční řízení logiky a časování.Společně tyto prvky umožňují FPGA vytvářet vlastní digitální obvody.

• Programovatelná propojení

Propojení jsou směrovací cesty, které spojují různé logické bloky v rámci FPGA.Umožňují přenos signálů mezi logickými prvky na základě nakonfigurovaného návrhu.Tato připojení jsou flexibilní a lze je přeprogramovat tak, aby odpovídala různým uspořádáním obvodů.Směrovací síť zajišťuje, že signály efektivně dosáhnou správných cílů.Tato struktura umožňuje vytvoření složitého obvodu bez pevného zapojení.

• Vstupní/výstupní (I/O) bloky

I/O bloky spojují FPGA s externími součástkami na PCB.Zajišťují komunikaci se zařízeními, jako jsou senzory, paměť a procesory.Tyto bloky podporují různé úrovně napětí a signalizační standardy.Mohou být konfigurovány jako vstupní, výstupní nebo obousměrné porty.Tato flexibilita umožňuje bezproblémovou integraci s různými externími systémy.

• Jednotky správy hodin

Jednotky pro správu hodin řídí časování a synchronizaci uvnitř FPGA.Generují a distribuují hodinové signály do různých částí čipu.Tyto jednotky mohou zahrnovat smyčky s fázovým závěsem (PLL) nebo smyčky s uzamčeným zpožděním (DLL).Pomáhají udržovat stabilní časování pro spolehlivý provoz.Správné řízení hodin zajišťuje přesné zpracování dat v celém návrhu.

• Vestavěné paměťové bloky (BRAM)

Jedná se o vestavěné paměťové jednotky používané pro dočasné ukládání dat.Umožňují rychlý přístup k často používaným datům v rámci FPGA.Blok RAM lze konfigurovat v různých velikostech a režimech.Podporuje ukládání do vyrovnávací paměti, ukládání do mezipaměti a úlohy zpracování dat.To u některých provedení snižuje potřebu externí paměti.

Komponenty mikrokontroléru

• Centrální procesorová jednotka (CPU)

CPU je hlavní procesorová jednotka, která provádí instrukce.Provádí aritmetické, logické a řídicí operace.CPU čte instrukce z paměti a zpracovává je krok za krokem.Řídí tok dat v rámci systému.To z něj dělá základní řadič mikrokontroléru.

• Paměť (Flash, RAM, EEPROM)

Mikrokontroléry obsahují různé typy paměti pro ukládání kódu a dat.Flash paměť ukládá program trvale.RAM se používá pro dočasná data během provádění.EEPROM se používá pro ukládání malého množství energeticky nezávislých dat.Každý typ hraje specifickou roli v provozu systému.Společně podporují spolehlivé zpracování dat.

• Časovače a čítače

Časovače a čítače se používají pro operace založené na čase.Pomáhají generovat zpoždění, měřit časové intervaly a kontrolovat periodické úkoly.Tyto komponenty jsou důležité pro funkce, jako je generování signálu PWM.Podporují také počítání a plánování událostí.Díky tomu jsou užitečné v řídicích a automatizačních systémech.

• Vstupní/výstupní porty (GPIO)

Piny GPIO umožňují mikrokontroléru interakci s externími zařízeními.Mohou být konfigurovány jako vstupní nebo výstupní v závislosti na aplikaci.Tyto porty čtou signály ze senzorů nebo odesílají signály do akčních členů.Podporují digitální komunikaci s dalšími komponentami.GPIO jsou dobré pro konektivitu systému.

• Komunikační rozhraní

Mikrokontroléry obsahují vestavěné komunikační moduly jako UART, SPI a I2C.Tato rozhraní umožňují výměnu dat s jinými zařízeními.Podporují sériové komunikační protokoly běžně používané ve vestavěných systémech.To umožňuje připojení k senzorům, displejům a dalším ovladačům.Tato rozhraní zjednodušují integraci systému.

Bloková schémata FPGA a mikrokontrolérových systémů

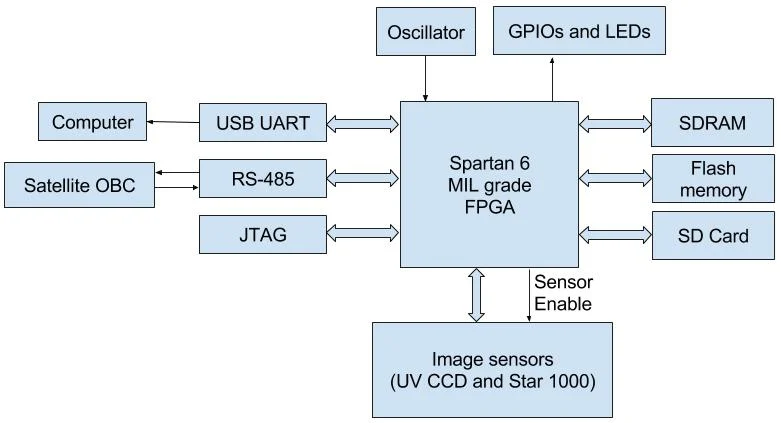

Obrázek 2. Blokové schéma FPGA

Blokové schéma FPGA ukazuje centrální programovatelné zařízení připojené k více externím komponentám prostřednictvím flexibilních rozhraní.Obvykle se propojuje s paměťovými moduly, jako je SDRAM a flash úložiště pro manipulaci s daty.Komunikační rozhraní jako UART, RS-485 a JTAG umožňují interakci s externími systémy a ladicími nástroji.Schéma také zahrnuje vstupně/výstupní připojení pro snímače a řídicí signály.Zdroj hodin poskytuje časovací signály pro zajištění synchronizovaného provozu.Struktura zdůrazňuje, jak FPGA funguje jako centrální logický rozbočovač v systému.Řídí datový tok mezi periferiemi bez pevné vnitřní architektury.

Obrázek 3. Blokové schéma mikrokontroléru

Blokové schéma mikrokontroléru ukazuje centralizovanou procesorovou jednotku připojenou k interní paměti a periferním zařízením prostřednictvím sběrnicového systému.CPU komunikuje s ROM a RAM za účelem provádění a ukládání instrukcí.Vstupní/výstupní porty umožňují interakci s externími zařízeními, jako jsou senzory a displeje.Časovače a čítače zajišťují operace související s časováním v rámci systému.Oscilátor poskytuje hodinový signál, který řídí celou operaci.Řízení přerušení řídí externí a interní zpracování událostí.Tato struktura ukazuje kompaktní a integrovaný systém určený pro řídicí úlohy.

Výhody a nevýhody FPGA

Výhody	Nevýhody
Vysoce flexibilní hardwarová konfigurace umožňuje vlastní návrh digitálních obvodů.	Komplexní design proces vyžadující jazyky pro popis hardwaru.
Podporuje true paralelní zpracování pro vysokorychlostní operace.	Vyšší náklady ve srovnání s jednoduššími vestavěnými řešeními.
Přeprogramovatelné vícekrát pro různé aplikace.	Delší doba vývoje kvůli designu a testování.
Dá se zvládnout komplexní zpracování signálů a datové úlohy.	Vyžaduje specializované nástroje a odborné znalosti.
Škálovatelné architektura vhodná pro pokročilé systémy.	Vyšší výkon spotřeba u některých provedení.

Výhody a nevýhody mikrokontrolérů

Výhody	Nevýhody
Nízké náklady a široce dostupné pro mnoho aplikací.	Omezené výpočetní výkon pro složité úkoly.
Snadno programovatelné pomocí běžných jazyků jako C/C++.	Sekvenční provádění omezuje paralelní zpracování.
Integrovaný komponenty snižují nároky na externí hardware.	Omezená paměť ve srovnání s většími systémy.
Nízký výkon spotřeba vhodná pro přenosná zařízení.	Méně flexibilní hardwarová konfigurace.
Rychlý vývoj cyklu pro vestavěné systémy.	Výkon závisí na pevné architektuře.

Srovnání kódu: FPGA vs mikrokontrolérové programování

Příklad kódu FPGA používá k definování chování obvodu jazyk pro popis hardwaru, jako je VHDL.Namísto psaní instrukcí kód popisuje, jak se signály mění a interagují.Definuje vstupy, výstupy a způsob, jakým systém reaguje na hodinové signály.Struktura zahrnuje entity a architektury pro uspořádání návrhu.Procesní blok řídí, jak se signály aktualizují na základě událostí, jako jsou hrany hodin.Tento přístup modeluje chování hardwaru přímo, spíše než provádění sekvenčních příkazů.Umožňuje vytvoření vlastní digitální logiky uvnitř FPGA.

Příklad kódu mikrokontroléru používá programovací jazyk, jako je C, k provádění pokynů krok za krokem.Začíná nastavením hardwarových registrů a definováním konfigurací pinů.Hlavní funkce běží nepřetržitě a provádí úkoly ve smyčce.Instrukce řídí výstupy, jako je zapnutí a vypnutí LED.Funkce zpoždění se používají k vytváření efektů časování.Tento přístup se řídí modelem sekvenčního provádění.Je jednoduchý a široce používaný pro programování vestavěných systémů.

Aplikace FPGA a mikrokontrolérů

1. Průmyslové automatizační systémy

FPGA se používají pro řízení a zpracování signálů v průmyslových strojích.Zvládají vysokorychlostní data a požadavky na přesné načasování.Mikrokontroléry řídí senzory, motory a řídicí logiku v automatizačních systémech.Společně umožňují spolehlivý a efektivní provoz.Tato kombinace zlepšuje výkon a ovládání systému.

2. Spotřební elektronika

Mikrokontroléry jsou široce používány v zařízeních, jako jsou pračky, televizory a dálkové ovladače.Efektivně spravují uživatelské vstupy a systémové funkce.FPGA se používají v pokročilých zařízeních vyžadujících rychlé zpracování dat, jako jsou jednotky pro zpracování videa.Tyto aplikace těží z kompaktního a efektivního designu.Obě technologie podporují moderní elektronické produkty.

3. Komunikační systémy

FPGA se používají v síťových zařízeních pro směrování dat a zpracování signálu.Podporují vysokorychlostní komunikační protokoly.Mikrokontroléry zajišťují řídicí a monitorovací funkce v komunikačních zařízeních.Tyto role zajišťují stabilní a efektivní přenos dat.To je důležité v moderní komunikační infrastruktuře.

4. Zdravotnické prostředky

Mikrokontroléry řídí funkce v zařízeních, jako jsou srdeční monitory a infuzní pumpy.Zajišťují spolehlivý a nízkoenergetický provoz.FPGA se používají v zobrazovacích systémech pro rychlé zpracování dat.Tyto aplikace vyžadují přesnost a spolehlivost.Obě technologie podporují zdravotnické systémy.

5. Automobilové systémy

Mikrokontroléry řídí řídicí jednotky motoru, senzory a bezpečnostní systémy.Zajišťují efektivní provoz vozidla.FPGA se používají v pokročilých asistenčních systémech řidiče pro zpracování dat.Tyto systémy zlepšují bezpečnost a výkon.Automobilová elektronika silně spoléhá na obě technologie.

6. Letectví a obrana

FPGA se používají pro vysokorychlostní zpracování dat a bezpečné komunikační systémy.Podporují komplexní analýzu signálu a řídicí úlohy.Mikrokontroléry zajišťují monitorování a řídicí funkce ve vestavěných systémech.Tyto aplikace vyžadují vysokou spolehlivost a přesnost.Obě technologie hrají klíčovou roli v kritických systémech.

FPGA vs mikrokontrolér vs CPLD

Vlastnosti	FPGA	Mikrokontrolér	CPLD
Logické zdroje	~10K až >10M logická hradla (nebo LUT)	Nelze použít (založené na CPU)	~1K až ~100K brány
Rychlost hodin	~50 MHz až 500+ MHz (závisí na designu)	~1 MHz až 600 MHz (typické MCU)	~50 MHz až 200 MHz
Styl zpracování	Opravdová paralela hardwarové provedení	Sekvenční provedení instrukce	Omezená paralela logika
Konfigurace Metoda	Na bázi SRAM/Flash bitstream načten při spuštění	Firmware uložen ve Flash paměti	Nevolatilní konfigurace (EEPROM/Flash)
Programování Jazyk	VHDL, Verilog (HDL)	C, C++, Assembly	VHDL, Verilog
Vnitřní paměť	Blok RAM: ~10 KB až několik MB	Flash: ~8 kB–2 MB, RAM: ~2 KB–512 KB	Velmi omezené (ekvivalent několika KB)
I/O piny	~50 až 1000+ konfigurovatelné I/O	~6 až 200 GPIO špendlíky	~30 až 500 I/O
Moc Spotřeba	~1 W až 10+ W (záleží na velikosti/designu)	~1 mW až 500 mW	~10 mW až 1 W
Doba spouštění	ms až sekund (vyžaduje načtení konfigurace)	µs až ms (okamžitě z Flash)	Okamžitě (nevolatilní)
Návrhový vstup	Hardwarový obvod definice	Softwarový program vývoj	Logický design (jednodušší než FPGA)
Externí Komponenty	Často vyžaduje externí paměť (DDR, Flash)	Minimální (obvykle samostatný)	Minimální vnější komponenty
Rekonfigurace	Plně přeprogramovatelné, neomezené cykly	Přeprogramovatelné firmware	Přeprogramovatelné ale omezená velikost
Typické použití Měřítko	Vysoká složitost digitální systémy	Malé až střední vestavěné systémy	Malé ovládání a logiku rozhraní
Vývoj Cyklus	Týdny až měsíce	Dny až týdny	Dny až týdny

Závěr
