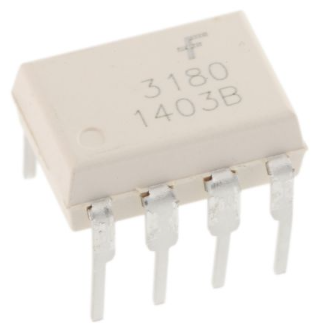

Zkoumání FOD3180 OPTOCOUPLER

FOD3180, ovladač mosfet brány OptoCoupler, stojí jako základní kámen moderní elektroniky, známý svou spolehlivostí a výkonem.Tento článek zkoumá svou vážnou roli při udržování elektrické izolace, zajištění integrity signálu a umožnění efektivního provozu napříč různými aplikacemi.Od průmyslové automatizace po systémy obnovitelné energie a spotřební elektroniku FOD3180 prokazuje všestrannost a spolehlivost.S funkcemi, jako je nízká spotřeba energie, robustní konstrukce a izolace s vysokým napětím, řeší požadavky vysoce výkonných systémů a zároveň zajišťuje citlivé komponenty.Ponořte se do technických detailů, návrhu poznatků a praktických aplikací FOD3180 a zjistěte, jak to nadále zmocňuje pokročilá elektronická řešení.

Katalog

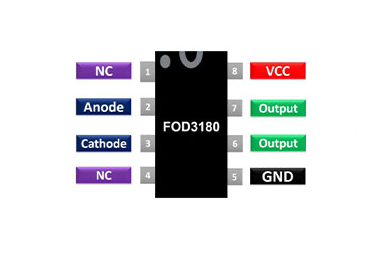

Pinout

Číslo kolíku	Název pin	Popis
1	NC	Žádné spojení - nelze použít
2	Anoda (a)	Anodový kolík IR LED.Připojeno k logickému vstupu
3	Katoda (c)	Katodový pin Ir LED
4	NC	Žádné spojení - nelze použít
5	Země	Pozemní kolík IC
6	Výstup	Výstupní kolík OptoCOUPLER
7	Výstup	Výstupní kolík OptoCOUPLER
8	VCC	Powers the IC

CAD modely

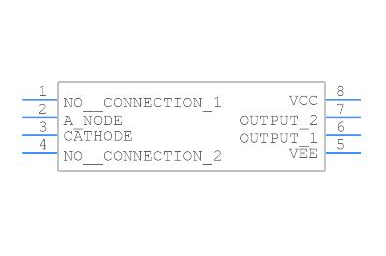

Symbol

Stopa

3dmodel

Přehled FOD3180

The FOD3180 Funguje jako ovladač ovladače MOSFET brány, které zajišťuje efektivní přenos signálu při zachování elektrické izolace mezi obvody.Jeho návrh integruje tři klíčové komponenty: infračervená dioda emitující světla (IR LED), robustní výstupní tranzistory a pokročilý infračervený detektor CMOS.Tato kombinace poskytuje vysoce výkonnou izolaci a optimalizované přepínací schopnosti, díky čemuž je ideální pro aplikace vyžadující rychlost a účinnost.

LED ALGAAS IR slouží jako spolehlivý a efektivní zdroj optického signálu, který je vytvořen tak, aby minimalizoval spotřebu energie a maximalizoval optický výstup.Tento design nejen zvyšuje výkon OptoCoupleru v různých podmínkách, ale také se vyrovnává s požadavky na úsporu energie v průmyslovém prostředí.Podobně i výstupní výkonové tranzistory dodávají sílu pohonu potřebnou k efektivnímu přepínání MOSFET, což umožňuje FOD3180 zvládnout různé požadavky na zatížení a napětí, čímž se zvyšuje jeho použitelnost napříč různými energetickými systémy.

V jádru FOD3180 zajišťuje infračervený detektor CMOS přesnou přeměnu optických signálů na elektrické signály a udržuje hlavní integritu signálu pro pokročilé systémy.Tento bezproblémový přechod signálu zdůrazňuje spolehlivost a přesnost zařízení, atributy potřebné v aplikacích, kde je konzistentní výkon prioritou.Tyto funkce společně umístí FOD3180 jako všestranné a spolehlivé řešení pro moderní technologické výzvy.

Technické podrobnosti

Typ	Parametr
Stav životního cyklu	Aktivní (poslední aktualizace: před 4 dny)
Časová doba z továrny	5 týdnů
Kontaktní pokovování	Cín
Mount	Skrz díru
Typ montáže	Skrz díru
Balíček / pouzdro	8-dip (0,300, 7,62 mm)
Počet kolíků	8
Hmotnost	891mg
Počet prvků	1
Provozní teplota	-40 ° C ~ 100 ° C.
Obal	Trubice
Publikováno	2008
JESD-609 kód	E3
Kód PBFree	Ano
Stav dílu	Aktivní
Úroveň citlivosti na vlhkost (MSL)	1 (neomezený)
ECCN kód	Ear99
Další funkce	Ul rozpoznal
Maximální rozptyl energie	295mw
Schválení agentura	cul, ul
Napětí - izolace	5000VRMS
Výstupní napětí	25v
Konfigurace	SINGL
Počet kanálů	1
Rozptyl energie	295mw
Napětí - dopředu (VF) (typ)	1,43V
Zpoždění šíření	200 ns
Zapněte dobu zpoždění	200 ns
Typ optoelektronického zařízení	FET výstup OptoCOUPLER
Dopředný proud	25 mA
Maximální výstupní napětí	25v
Směr	Jednosměrné
Výstupní proud na kanál	2a
Doba vzestupu	75ns
Doba podzimu (typ)	55 ns
Vzestup / doba pádu (typ)	75ns / 55ns
Napětí zpětného rozpadu	5V
Maximální vstupní proud	25 mA
Vstupní proud	16 mA
Zpoždění šíření TPLH / TPHL (max)	200ns, 200ns
Společný režim Přechodná imunita (min)	15 kV/μs
Reverzní napětí (DC)	5V
Zkreslení šířky pulsu (max)	65ns
Napětí - výstupní přívod	10V ~ 20V
Dosáhnout SVHC	Ne SVHC
Kalení záření	Žádný
Stav ROHS	Rohs3 vyhovující
Olovo zdarma	Olovo zdarma

Srovnatelné části

Číslo dílu	Výrobce	Balíček / pouzdro	Počet kolíků	Počet kanálů	Napětí - izolace	Doba vzestupu	Maximální výstupní napětí	Výstupní napětí	Dopředný proud
FOD3180	Na polovodiči	8-dip (0,300, 7,62 mm)	8	1	5000VRMS	75 ns	25 v	25 v	25 Ma
6N135	Vishay Semiconductor	8-dip (0,300, 7,62 mm)	8	1	5300 VRMS	5 ns	15 v	15 v	25 Ma
6N136	Vishay Semiconductor	8-dip (0,300, 7,62 mm)	8	1	3750Vrms	50 ns	35 v	35 v	20 Ma
6N139	Vishay Semiconductor	8-dip (0,300, 7,62 mm)	8	1	5300 VRMS	60 µs	18 v	18 v	25 Ma
TLP351 (F)	Toshiba Semiconductor	8-dip (0,300, 7,62 mm)	8	1	5300 VRMS	5 ns	15 v	15 v	25 Ma

Charakteristiky

Funkce	Specifikace
Provozní napětí	10 voltů - 20 voltů
Provozní teplota	-40 ° C až 100 ° C.
Průměrný vstupní proud	25 Ma
Minimální izolační napětí	5000 v
Doba vzestupu	75 ns
Čas pádu	55 ns
Zpětné vstupní napětí	5 V.
Vysoký špičkový výstupní proud	2,5 a
Nízký vrchol výstupního proudu	2,5 a
Špičkové výstupní napětí	0 - VCC
Dopředný proud	10 Ma
Reverzní proud	10 µA
Vysokorychlostní zpoždění šíření	200 nsec
Typické zkreslení šířky pulsu	30 nsec
Maximální rychlost přepínání	250 kHz
Minimální vzdálenost strašidelné vzdálenosti	7,0 mm
Minimální vůle	7,0 mm
Výstupní výkon	250 MW
Celková síla	295 MW
Typ balíčku	8-vedoucí dip / 8-lead SMD

Aplikace

Systémy řízení energie

FOD3180 hraje pozoruhodnou roli v pokročilých systémech kontroly výkonu díky adeptovému řízení vysokého přepínání AC/DC.Usnadňuje efektivní izolaci mezi různými sekcemi obvodu a přispívá k bezpečnému a spolehlivému rozdělení energie.Tato složka prokazuje odolnost v prostředích se zvýšenou hladinou hluku, což odráží její pevnou konstrukci a kvalitu výroby.Ve skutečných scénářích jsou takové atributy většinou cenné v automobilových a průmyslových odvětvích, kde je považován za klíčový konzistentní výkon.Zpětná vazba odvětví naznačuje, že jeho aplikace může výrazně snížit ztráty energie a zlepšit přesnost kontroly v proměnných systémech napájení.

Obvody izolace signálu

V moderních elektronických systémech má integrita signálu prvořadý význam.FOD3180 vyniká v aplikacích izolace signálu tím, že zabrání degradaci signálu, což zajišťuje přesný přenos dat i napříč propracovanými systémovými architektury.Jeho účinnost je hlavně pozoruhodná v telekomunikacích, kde je aktivní udržování čistých signálních drah.Tím, že tento návrh minimalizuje mezipřitění a elektrické rušení, zachovává signální čistotu, která se stává stále vážnějším, protože komunikační systémy vyžadují vyšší šířku pásma a nižší latenci.

Detekce analogového proudu

Přesná detekce proudu v analogových systémech představuje náročný úkol, ale FOD3180 nabízí užitečné řešení.Zjistí časté použití v nastavení, která vyžadují přesné monitorování, jako jsou systémy obnovitelné energie a aplikace inteligentních mřítek, kde jsou aktuální hodnoty základní pro optimální výkon.Využití této komponenty zvyšuje citlivost a spolehlivost současných detektorů a rozšiřuje potenciál pro vytvoření energeticky účinných návrhů systémů.Praktické aplikace zdůraznily účinnost FOD3180 při zlepšování přesnosti měření, čímž napomáhají strategiím řízení energie.

Vysoké přepínání AC/DC

Dopad FOD3180 na přepínací aplikace s vysokým střídavým proudem je hluboký.Jeho spolehlivé zpracování složitosti spojených s vysokým výkonem a systémy napětí způsobuje, že je konečný v síti distribuce a operací s těžkým strojem.Integrace této komponenty pomáhá při snižování opotřebení přepínačů, čímž se prodlouží životnost těžkých elektrických komponent.Důkazy z terénu naznačují znatelné zvýšení provozní efektivity při jeho integraci, což vede k nižším výdajům na údržbu a minimalizované prostoje.

Plazmové zobrazovací panely

V rámci plazmových panelů hraje FOD3180 klíčovou roli, což usnadňuje účinnou kontrolu nad energií a integrací dat pro kvalitu vynikajícího zobrazení.Podporuje údržbu konzistentní přesnosti barev a obrazovky obrazovky - prvky klíče pro spokojenost spotřebitelů.Rostoucí trend implementace této komponenty je v souladu s rostoucí poptávkou po vylepšených zobrazovacích technologiích ve spotřební elektronice.Vaše pozorování naznačuje, že jeho nasazení může zvýšit celkový výkon zobrazení a odrážet průmyslové pohyby směrem k neustálému zvyšování vizuálních zážitků.

Alternativy

• • MOC3021

• • MCT2E

• • MOC3041

• • 6N137

• • 4N25

Implementace FOD3180

V digitálních systémech FOD3180 najde rozsáhlé použití.Působí zdaleně s napájecím zdrojem 5V a snadno se přizpůsobuje prostředí AC i DC.Poskytovaný aplikační obvod ilustruje standardní způsob, jak jej integrovat do takových systémů.

Vytváření aplikačního obvodu

Aby bylo zajištěno stabilní provoz FOD3180, měl by být kondenzátor 0,1UF obtoku umístěn strategicky mezi kolíky 5 a 8. Dosažení efektivního řízení zátěže zahrnuje použití kondenzátoru a rezistoru omezujícího proud.Pro zvýšení výkonu je výhodné udržování impedance vstupního signálu při minimálně 50 ohmech, spolu s udržováním doby nárůstu nejméně 75ns.Ve scénářích toto uspořádání nabízí výhodu ochrany integrity systému a udržení konzistentního výkonu.V těchto aspektech můžete často zdůraznit důležitost přesnosti ke snížení potenciálních narušení a zvýšení spolehlivosti.Kromě toho je poučné zvážení, jak by různé faktory prostředí mohly změnit výkon, a vytvářet anotace potřeby přizpůsobených úprav a konfigurací, které se vyvíjejí.

Balík

Výrobce

Na polovodiči, uvedený na Nasdaq pod symbolem, aktivně řeší stále rostoucí globální energetické potřeby.Strategické zaměření společnosti na minimalizaci spotřeby energie zdůrazňuje jeho reakci na nárůst poptávky po udržitelných řešeních.Vzhledem k tomu, že průmyslová odvětví po celém světě zvyšuje ekologické postupy, získává sofistikovanost technik řízení energetiky význam.

Na polovodiči vyniká díky integrovanému dodavatelskému řetězci, který je známý jak spolehlivostí, tak odolností.Tato pevná síť zajišťuje stálé dodávky dynamiky komponent pro základní aplikace.V technické podpoře společnost vyniká tím, že nabízí hluboce personalizovaná řešení, která uspokojí požadavky zákazníků, a usnadňují hladkou integraci svých produktů napříč různými systémy.Výhody takové specializované podpory jsou patrné při zvýšené výkonnosti produktů ve více odvětvích.

Vliv společnosti přesahuje zavedené trhy a zkoumá příležitosti v rozvíjejících se regionech.V těchto oblastech je touha po inovativních řešeních energie hlavně silná, poháněna expanzí infrastruktury a zvýšeným závazkem k udržitelnosti.Vyladit své nabídky tak, aby vyhovovaly místním požadavkům, hraje na polovodiči podstatnou roli v těchto změnách na trhu a hluboce ovlivňuje vývojové cesty.

DataSheet PDF

Datové listy FOD3180:

FOD3180.pdf

FOD3180.pdf
