Zkoumání správy napájení BSS138lt1g pro přenosná zařízení

BSS138LT1G je malý a efektivní N-kanálový výkon MOSFET, který pomáhá spravovat napájení v zařízeních pomocí nízkých napětí.Často ji najdete v zařízeních, jako jsou počítače, tiskárny a mobilní telefony.Je to obzvláště dobré v práci s nízkými úrovněmi napětí, díky čemuž je ideální pro přenosnou a bateriovou elektroniku.Jeho kompaktní design umožňuje snadno zapadnout na desky s obvodmi, takže je skvělý pro moderní zařízení, kde je prostor těsný.Tento článek vás projde svými funkcemi, aplikacemi a technickými detaily, což vám pomůže pochopit, jak může být tento MOSFET užitečný pro vaše projekty.

Katalog

1. Přehled BSS138LT1G

2. konfigurace pinů BSS138LT1G

3. BSS138LT1G CAD Design

4. Klíčové vlastnosti BSS138LT1G

5. Přehled specifikací BSS138LT1G

6. BSS138LT1G Srovnatelné díly

7. Aplikace BSS138LT1G

8. Informace o balení BSS138LT1G

9. O výrobci: On Semiconductor

Přehled BSS138LT1G

The BSS138LT1G je n-kanálový výkon MOSFET určený pro správu napájení v zařízeních, která se spoléhají na nízké napětí.Často se používá v aplikacích, jako jsou převaděče DC-DC, které se nacházejí v počítačích, tiskárnách a mobilních zařízeních, jako jsou mobilní telefony a bezdrátové telefony.To, co odlišuje tento MOSFET, je jeho schopnost efektivně pracovat na nižších úrovních napětí, což z něj dělá skvělou vhodnou pro přenosná a bateriově napájená zařízení.Kompaktní balíček SOT-23 Surface-Mount umožňuje snadno zapadnout na desky s obvody, což je užitečné v návrzích omezených na vesmír.Díky tomu je vhodný pro moderní elektroniku, kde záleží na energetické účinnosti a velikosti.

Konfigurace pinů BSS138lt1g

BSS138LT1G Pin Configuration

BSS138LT1G CAD Design

Symbol BSS138LT1G

BSS138LT1G Symbol

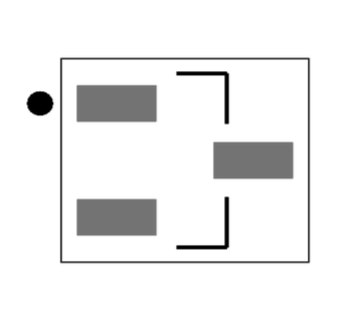

BSS138LT1G FOOLPRINT

BSS138LT1G Footprint

BSS138LT1G 3D model

BSS138LT1G 3D Model

Klíčové vlastnosti BSS138LT1G

Nízké prahové napětí

BSS138LT1G pracuje s nízkým prahovým napětím v rozmezí od 0,5 V do 1,5 V.To znamená, že se může zapnout a fungovat efektivně v podmínkách nízkého výkonu, což z něj činí vhodný pro zařízení, která pro provoz nevyžadují hodně energie.

Kompaktní balíček povrchu SOT-23

Jeho malý balíček SOT-23 Surface-Mount pomáhá ušetřit prostor na desce obvodu.Tato kompaktní velikost je užitečná při navrhování moderních elektronických zařízení, kde je prostor často omezený, a zajistit, aby vše úhledně zapadalo, aniž by zabíralo příliš mnoho místa.

Kvalifikace pro automobilový průmysl (AEC-Q101)

BSS138LT1G je kvalifikovaný AEC-Q101, což znamená, že je postavena pro spolehlivé použití v automobilovém a dalších náročných aplikacích.Dokáže zvládnout tvrdá prostředí, kde je pro hladký provoz potřebná dlouhodobá trvanlivost.

Rohs a ekologické dodržování předpisů

BSS138LT1G splňuje standardy ROHS, což omezuje použití určitých nebezpečných materiálů.Je také bez PB a bez halogenu, což z něj činí volbu šetrné k životnímu prostředí a je v souladu s ekologicky vědomým výrobním úsilím.

Přehled specifikací BSS138LT1G

Technické specifikace, atributy, parametry a srovnatelné části související s ON Semiconductor BSS138LT1G.

Typ	Parametr
Stav životního cyklu	Aktivní (naposledy aktualizováno: před 3 dny)
Časová doba z továrny	14 týdnů
Kontaktní pokovování	Cín
Typ montáže	Povrchová držák
Balíček / pouzdro	TO-236-3, SC-59, SOT-23-3
Povrchová držák	ANO
Počet kolíků	3
Materiál tranzistorového prvku	KŘEMÍK
Proud - nepřetržitý odtok (ID) @ 25 ℃	200Ma TA
Hnací napětí (maximální rds zapnuto, min rds on)	5V
Počet prvků	1
Disipace energie (max)	225MW TA
Vypněte dobu zpoždění	20 ns
Provozní teplota	-55 ° C ~ 150 ° C TJ
Obal	Řezací páska (CT)
Publikováno	2005
JESD-609 kód	E3
Kód PBFree	Ano
Stav dílu	Aktivní
Úroveň citlivosti na vlhkost (MSL)	1 (neomezený)
Počet zakončení	3
ECCN kód	Ear99
Odpor	3,5 ohm
Napětí - jmenovité DC	50v
Poloha terminálu	DVOJÍ
Terminální forma	Gull Wing
Vrcholová reflow teplota (CEL)	260 ° C.
Aktuální hodnocení	200 mA
Čas @ vrchol reflow teplota (max)	40s
Počet špendlíků	3
Konfigurace prvku	Singl
Provozní režim	Režim vylepšení
Rozptyl energie	225mw
Zapněte dobu zpoždění	20 ns
Typ FET	N-kanál
Transistorová aplikace	Přepínání
Rds on (max) @ id, vgs	3,5 Ω @ 200Ma, 5V
VGS (th) (max) @ id	1,5 V @ 1Ma
Halogen zdarma	Halogen zdarma
Vstupní kapacita (CISS) (max) @ VDS	50pf @ 25V
VGS (max)	± 20V
Kontinuální odtokový proud (ID)	200 mA
Prahové napětí	1,5 V
Brána k zdrojovému napětí (VGS)	20V
Vypusťte proud max (ABS) (id)	0,2a
Vypusťte napětí rozkladu zdroje	50v
Nominální VGS	1,5 V
Zpětná vazba CAP-MAX (CRSS)	5pf
Výška	1,01 mm
Délka	3,04 mm
Šířka	1,4 mm
Dosáhnout SVHC	Ne SVHC
Kalení záření	Žádný
Stav ROHS	Rohs3 vyhovující

BSS138LT1G Srovnatelné části

Číslo dílu	Popis	Výrobce
BSS138L9Z	220Ma, 50V, N-Channel, SI, malý signál, MOSFET, TO-236AB	Texas Instruments
BSS138-7-F	Malý signální efektivní tranzistor, 0,2a (ID), 50V, 1-prvek, N-kanál, křemík, kovový oxid polovodičový FET, plastový balíček-3	SPC Multicomp
UBSS138TA	Malý signální efektivní tranzistor, 0,2A (ID), 50V, 1-Element, N-kanál, křemík, kovový oxid polovodičový FET, SOT-23, 3 špendlíkový	Zetex / Diodes Inc
BSS138T/R13	Malý signální efektivní tranzistor, 0,3a (ID), 50V, 1-prvek, n-kanál, křemík, kovový oxid polovodičový FET, balíček kompatibilní s ROHS-3	Panjit Semiconductor
BSS138NL6327	Malý signální polní efektivní tranzistor, 0,23a (ID), 60V, 1-Element, N-kanál, křemík, kovový oxid polovodičový FET, kompatibilní s ROHS, plastový balíček-3	Infineon Technologies Ag
BSS138E6327	Malý signální efektivní tranzistor, 0,23a (ID), 50V, 1-prvek, n-kanál, křemík, kovový oxid polovodičový FET, SOT-23, 3 špendlíkový	Infineon Technologies Ag
BSS138-TP	Malý signální polní efektivní tranzistor, 0,22a (ID), 50V, 1-Element, N-kanál, křemík, kovový oxid polovodičový FET	Mikro komerční komponenty
BSS138NH6433	Malý signální efektivní tranzistor, 0,23a (ID), 50V, 1-Element, N-kanál, křemík, kovový oxid polovodičový FET, zelená, plastový balíček-3	Infineon Technologies Ag
BSS138NH6433	Malý signální efektivní tranzistor, 0,23a (ID), 50V, 1-prvek, n-kanál, křemík, kovový oxid polovodičový FET, SOT-23, 3 špendlíkový	Infineon Technologies Ag
UBSS138	Malý signální efektivní tranzistor, 0,2A (ID), 50V, 1-Element, N-kanál, křemík, kovový oxid polovodičový FET, SOT-23, 3 špendlíkový	Diody založené

BSS138LT1G Srovnatelné části

DC-DC Converters

Tento MOSFET se často používá v převaděčích DC-DC, které pomáhají spravovat změny napětí v zařízeních, jako jsou počítače a mobilní elektronika.Zajišťuje, že úrovně správných napětí jsou poskytovány různým komponentám, což pomáhá zařízení efektivně.

Tiskárny

BSS138LT1G se používá v tiskárnách k řízení distribuce energie, což zajišťuje, že komponenty získávají správné množství energie a zároveň zabraňují energetickému odpadu a přehřátí.To pomáhá udržovat tiskárny hladce v průběhu času.

Karty PCMCIA

V kartách PCMCIA pomáhá BSS138LT1G ovládat využití energie.Tyto karty se používají k přidání funkcí do notebooků a dalších zařízení a tento MOSFET podporuje jejich efektivní provoz a pomáhá jim efektivně pracovat bez využití příliš velkého množství energie.

Zařízení poháněná baterií

BSS138LT1G se často vyskytuje v zařízeních poháněných bateriími, jako jsou počítače, mobilní telefony a bezdrátové telefony.Pomáhá řídit spotřebu energie a zajišťuje, že zařízení běží efektivně a prodlužuje výdrž baterie, což umožňuje delší využití mezi náboji.

Informace o balení BSS138LT1G

Obrys balíčku BSS138lt1g

BSS138LT1G Package Outline

Mechanická data BSS138LT1G

ZTLUMIT	Milimetry (min)	Milimetry (nom)	Milimetry (max)	Palce (min)	Palce (nom)	Palce (max)
A	0,89	1	1.11	0,035	0,039	0,044
A1	0,01	0,06	0,1	0	0,002	0,004
b	0,37	0,44	0,5	0,015	0,017	0,02
C	0,08	0,14	0,2	0,003	0,006	0,008
D	2.8	2.9	3.04	0,11	0,114	0,12
E	1.2	1.3	1.4	0,047	0,051	0,055
E1	2.9	3	3.1	0,114	0,118	0,122
L	1,78	1.9	2.04	0,07	0,075	0,08
L1	0,35	0,54	0,69	0,014	0,021	0,027
ON	2.1	2.4	2.64	0,083	0,094	0,104
T	0 °	----	10 °	0 °	----	10 °

BSS138LT1G doporučil pájecí stopu

BSS138LT1G Recommended Soldering Footprint

O výrobci: On Semiconductor

Na polovodiči je známý vývojem produktů, které pomáhají společnostem snižovat spotřebu energie v celé řadě průmyslových odvětví.Poskytují řešení pro správu energie a signály, která lze nalézt v oblastech, jako je automobilový průmysl, komunikace, spotřební elektronika a LED osvětlení.Na Semiconductor podporuje inženýry a designéry tím, že nabízí širokou škálu produktů, které pomáhají řešit specifické návrhové výzvy v těchto oborech.S přítomností na hlavních trzích po celém světě udržují silný dodavatelský řetězec a poskytují spolehlivý zákaznický servis.Jejich výrobní zařízení a designérská centra jsou strategicky umístěna, aby zajistily, že mohou uspokojit potřeby zákazníků po celém světě a zároveň pokračovat v inovacích v technologiích úsporné energie.
