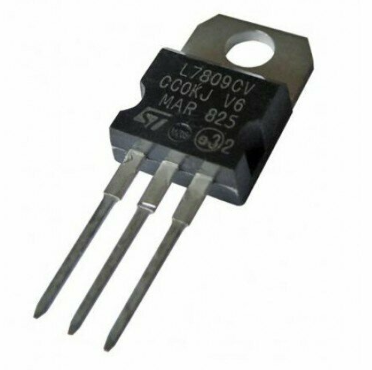

Vše o regulátoru napětí LM7809

Regulace napětí je klíčovým kamenem moderní elektroniky a zajišťuje konzistentní výkon a spolehlivost napříč různými aplikacemi.Regulátor napětí LM7809 je příkladem této nutnosti dodáním stabilního výstupu 9V, což umožňuje plynulý provoz pro zařízení citlivé na kolísání napětí.Ať už napájejí mikrokontroléry, senzory nebo motorové ovladače, LM7809 vyniká pro svou jednoduchost, spolehlivost a přizpůsobivost.Tento článek se vrhá do funkcí, specifikací a aplikací LM7809 a poskytuje cenné poznatky pro vás zaměřené na optimalizaci regulace napětí ve svých projektech.

Katalog

Přehled regulátoru napětí LM7809

The LM7809 je spolehlivý pozitivní regulátor napětí IC, známý pro poskytování stabilního výstupu 9V v různých aplikacích.Díky své schopnosti zvládnout proudy mezi 1A a 1,5A nachází rozšířené použití v polích, jako je robotika a zabudované systémy, kde je konzistentní napájení napětí vážné.K dosažení optimálního výkonu vyžaduje LM7809 vstupní napětí nejméně 11 V, přičemž zachovává minimálně 2 V světlou výšku pro dodání jeho regulovaného výkonu.K zajištění účinnosti a zabránění přerušení toku energie je nutné navrhnout správné napájení s přiměřenou vstupní rezervou.

S podporou vstupních napětí až 35 V se LM7809 ukáže jako vysoce přizpůsobivá prostředí, kde jsou běžné kolísání napětí, jako je automobilová elektronika a polní nástroje.Jeho schopnost zvládnout přepětí napětí zvyšuje spolehlivost, což z něj činí preferovanou volbu pro správu systémů s variabilními vstupními podmínkami.Používá se však správa rozptylu tepla, protože napěťový rozdíl mezi vstupem a výstupem generuje teplo.K zajištění efektivního provozu a prodloužení životnosti zařízení je nutný správný tepelný návrh, včetně použití vhodných chladičů.

Vestavěné funkce, jako je tepelné vypnutí a ochrana zkratu, dále zvyšují spolehlivost LM7809 a zaručují jej za nepříznivých podmínek.Tyto ochrany činí regulátor cenným v komerčním i vzdělávacím kontextu a nabízí nejen spolehlivý výkon, ale také příležitosti pro praktické učení o bezpečnosti obvodů.Tyto zabudované záruky přispívají k jeho praktičnosti v aplikacích vyžadujících vysokou spolehlivost a nízkou údržbu a upevňují jeho roli univerzálního regulátoru napětí IC.

Rozložení špendlíků

PIN.	Název pin	Popis
1	Vstup (V+)	Neregulované vstupní napětí
2	Země	Připojeno k zemi
3	Výstup (VO)	Výstupy regulované +9v

Funkce

Funkce	Podrobnosti
Aktuální rozsah výstupu	1A až 1,5A
Nákladová efektivita	Ano
Vhodnost aplikace	Komerční aplikace
Výstupní napětí	Stabilní a konzistentní výstup 9V
Maximální vstupní napětí	35V DC
Spotřeba pohotovostního proudu	Extrémně nízké, jen 8 mA
Minimální požadované vstupní napětí	11v
Maximální povolené vstupní napětí	35v
Poměr odmítnutí napájení (PSRR)	55 db
Tolerance výstupního napětí	9V ± 4%
Napětí s odpadním výkonem (VI-VO)	2,0V
Typ výstupu	Opravené
Tepelná a proudová ochrana	Vnitřní tepelný přetížení a proud zkratu Omezující
Maximální teplota spojení	125 ° C.
Typy balíků	TO-220, TO-3, KTE

Technické specifikace

Typ	Parametr
Nominální dodávka proudu	5 Ma
Klidový proud	8 Ma
Konfigurace výstupu	Pozitivní
Napětí droput (max)	2V @ 1A typ
Poloha terminálu	SINGL
Ochranné funkce	Přes teplotu, zkrat
Napětí	2v
Dropot napětí1-NOM	2v
Přesnost výstupního napětí	4%

Tepelné úvahy pro regulátor napětí 7809

LM7809 Typické výkonové charakteristiky

Renomovaný 7809 Regulátor napětí je slavný nejen pro svou přesnost výstupu, ale také pro jeho výraznou schopnost dodávat mimořádně hladké napětí a v tomto ohledu často překonává mnoho DC-DC převodníků.Generování více tepla je však pozoruhodným vedlejším produktem tohoto atributu.Tato vynikající hladkost je z velké části způsobena přítomností sériového průchodného tranzistoru na výstupu, který hraje klíčovou roli při omezování nadměrného napětí.

Abychom rozeznali množství rozptýleného výkonu, lze použít vzorec: (vstupní napětí - výstupní napětí) x výstupní proud.Předpokládejme, že vstupní napětí je 12 V s odpovídajícím výstupním proudem 1A.V této situaci se vypočítává rozptyl výkonu jako 3 watty, což naznačuje, že jsou vhodné efektivní strategie tepelného řízení, jako jsou chladiče.

Nezbytnost pro řízení tepla se projevuje, protože rozptyl regulátoru překonává 1,25 wattů - prahová hodnota, za kterou je vyžadováno další chlazení.Při návrhu obvodu je zajištění dostatečného rozptylu tepla konečným úkolem užitečným pro udržení výkonu i spolehlivosti systému.

Použití 7809 pro stabilní 9V napájení

Regulátor 7809-Voty hraje konečnou roli při poskytování spolehlivého výkonu 9V ve scénářích, kde se vstupní prostředí může lišit.Efektivně zpracovává vstupní napětí mezi 11 V a 35 V, což zajišťuje stabilní výstupní proud, který obvykle přesahuje 1A, s maximálními schopnostmi dosahujícími až 2,2a.To je vhodný výběr pro vás, kteří si cení spolehlivosti.

Pokud je zdroj energie umístěn přes 10 palců od instalačního místa, je vhodné zahrnout vstupní kondenzátor 0,33UF nebo větší.Výběr kondenzátorů s nízkým ekvivalentním odolností proti řadám (ESR) může pomoci snížit ztrátu energie.Tyto konfigurace hrají pozoruhodnou roli při zvyšování výkonu regulátoru napětí, většinou při udržování stability uprostřed různých podmínek.

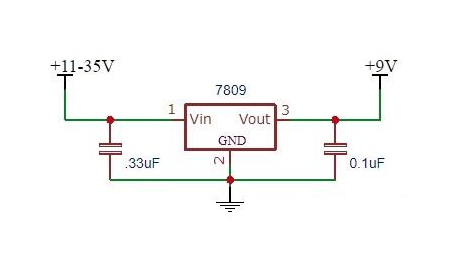

7809 9V Regulátor s obtokovými čepičkami

L7809 sloužící jako regulátor napětí +9V

Přidání volitelného výstupního kondenzátoru 0,1UF může významně zvýšit přechodnou odezvu 7809.To vede k výrazným zlepšením, když čelí fluktuacím při zatížení nebo vstupním napětí, čímž se zvyšuje celkovou odolnost systému.Přestože je běžně praktikováno, je bystré prozkoumat vlastní konfigurace přizpůsobené konkrétním požadavkům na životní prostředí.

Ekvivalentní modely

• • LM7806

• • LM7824

• • LM7815

• • LM7812

• • LM317

• • LM7905

• • LM7912

Aplikace

Mikrokontroléry a senzory

LM7809 se rozsáhle používá k dodání konzistentního výstupu 9V, který je většinou vhodný pro mikrokontroléry a senzory.Schopnost tohoto zařízení udržovat výkon i přes kolísající vstupní napětí podporuje integritu citlivých senzorových dat a mikrokontrolérových aktivit, což nakonec zvyšuje trvanlivost elektronických systémů.Zajištění efektivní regulace napětí je často sledováno v praktických aplikacích, aby se zabránilo problémům, jako je korupce dat nebo ztráta v mikrokontrolérech.

Snížení napětí

Je -li potřeba přesné zmenšení z vyšších napětí na 9V, LM7809 vyniká kvůli své odborné způsobilosti v minimalizaci nekonzistence napětí.Tato funkce je obzvláště cenná ve scénářích, kde jsou zařízení, jako jsou sofistikované systémy domácí automatizace nebo přenosná elektronika, zranitelná vůči přepěťovým hrozbám.Integrace LM7809 snižuje pravděpodobnost poškození způsobené změnami vstupního napětí.

Rámce napájení

V rámci systémů napájení je LM7809 rozpoznáván za poskytování konzistentního výstupu, užitečný pro pravidelné operace.V průmyslovém nastavení i v elektronice spotřebitelů zabraňuje narušení výkonu, které by mohlo vést k nákladným výstupům nebo nesprávnému řízení dat.Jeho vestavěná tepelná ochrana přidává vrstvu odolnosti, což umožňuje LM7809 zvládnout přechodné podmínky, s nimiž se v prostředích běžně vyskytuje.

Motorové ovladače

Při použití v nastavení motorového ovladače poskytuje LM7809 stabilitu potřebnou pro konzistentně provádění motorů.Tento atribut je hlavní pro aplikace, jako je robotika nebo přesná výroba, kde motory musí fungovat při určených rychlostech nebo točivých momentch.Schopnost regulátoru vyhladit kolísání napětí zajišťuje zachování provozní účinnosti.

Nabíjení baterie a sluneční energie

V systémech nabíjení a solárních systémů baterie hraje LM7809 základní roli při poskytování konstantního nabíjecího napětí, čímž se prodlužuje životnost a účinnost baterie.Ve solárních systémech je většinou prospěšný s variabilním vstupním napětím po celý den.Integrace LM7809 podporuje optimalizovaný nabíjecí cyklus za různých vstupních podmínek.

Mikrokontroléry

Funguje jako primární zdroj energie pro mikrokontroléry, LM7809 zmírňuje výzvy související s citlivostí a konzistencí energie.Poskytování stabilního napájení se používá ve složitých nastaveních, kde přesná stabilita energie zajišťuje plynulý provoz úkolů řízených mikroprocesorem.

Nastavitelné regulační orgány a řízení současného

LM7809 je cenná jako součást nastavitelných regulačních systémů, kde jsou pro odlišné fáze potřebné různé úrovně napětí.Pomáhá také v situacích, kdy jsou vyžadována současná omezení, což chrání vzájemně propojená zařízení před neočekávanými přepětími.Začleněním LM7809 můžete zajistit nejen napěťovou stálost, ale i efektivní řízení proudu, což může být v širším návrhu systému chybět.

Duální zásobovací systémy

V systémech s duálním napájením vyžadujících výstupní polaritu obhajobu nabízí LM7809 ochranu před nesprávným připojením.Tento aspekt je vyžadován ve složitých elektronických návrzích, kde může reverzní polarita vést k poškození součástí.Schopnost LM7809 vydržet takové podmínky bez ztráty výkonu zavádí velkou odolnost a přispívá k nepřetržitému provozu systému.

CAD model

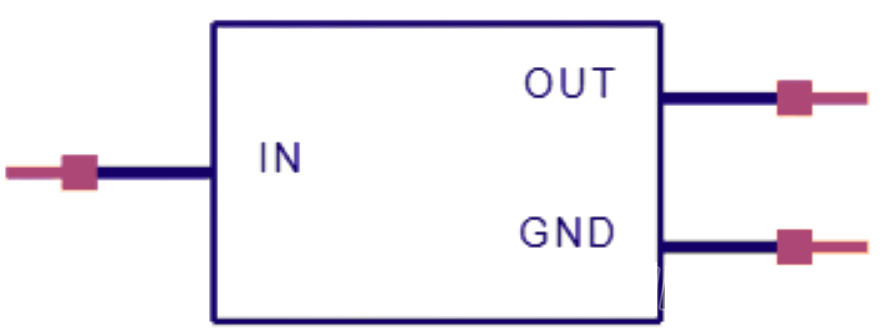

Symbol

Stopa

3D model

2D model LM7809

Závěr

Regulátor napětí LM7809 je důvěryhodným řešením pro udržení stabilního výstupu 9V, což prokazuje pozoruhodný výkon v různých elektronických aplikacích.Jeho přímý design kombinovaný s robustními prvky, jako je tepelná ochrana a bezpečnost zkratu, zajišťuje spolehlivost jak v prototypování, tak v hotových systémech.Řešením výzev, jako je kolísání napětí a rozptyl tepla, LM7809 zvyšuje účinnost a dlouhověkost.Jak se technologie vyvíjí, LM7809 nadále hraje dynamickou roli při poskytování stabilní síly, podpoře inovací a zajištění trvanlivosti elektronických návrhů pro vás.
