Vše o mikrokontroléru PIC16F84A

Řadiče periferního rozhraní (PIC) v roce 1993 revolucionizovaly krajinu mikrokontroléru a nabízely programovatelná řešení, která vyvážila jednoduchost s funkčností.Mezi nimi se technologie PIC16F84A od Microchip stala modelem standout, známý pro svou přizpůsobivost a spolehlivost v široké škále aplikací.Od projektů po pokročilé automatizační systémy tento mikrokontrolér kombinuje efektivitu, efektivitu nákladů a přístupný design, což z něj činí oblíbenou volbu napříč průmyslovými a vzdělávacími platformami.Tento článek se vrhá do technických atributů, architektury a skutečných aplikací PIC16F84A a odhaluje, proč zůstává základní součástí moderní elektroniky a základním kamenem inovací v zabudovaných systémech.Tato příručka nabízí cenné poznatky o tom, co dělá PIC16F84A nadčasovým mikrokontrolérem.

Katalog

Přehled mikrokontroléru PIC16F84A

The PIC16F84A, 8bitový mikrokontrolér vytvořený společností Microchip Technology, představuje pozoruhodný krok vpřed od svého předchůdce PIC16C84, který byl spuštěn v roce 1998. Toto zařízení obsahuje impozantní procesor RISC, což zvyšuje rychlost zpracování i výkonnostní účinnost.Zahrnuje 8bitový časovač a podporuje sériové programování, které zajišťuje účinné interakce a komunikaci zařízení, což odráží vaši touhu po připojení a jasnosti.PIC16F84A, který pracuje na hodinové frekvenci 20MHz, vyrovnává své paměťové prostředky s 64 bajty EEPROM pro retenci dat, 1k programové paměti a 8 bajtů datové paměti.Je vybaven 13 adaptovatelnými kolíky GPIO, je vhodný pro různá použití, od jednoduchých projektů pro kutily až po složité aplikace na profesionální úrovni.

Vznik PIC16F84A znamenal klíčový okamžik v technologii mikrokontroléru a postupoval za jeho předchůdce, PIC16C84.Integrace CPU RISC nejen zvyšuje své výpočetní schopnosti, ale také zvyšuje složitost a efektivitu možností programování.To je užitečné hlavně pro časované operace a plánování úloh povolených 8bitovým časovačem, podobně jako pro správu času a efektivity času.Zkušenost ukázala, že tato harmonická sada funkcí podporuje hladkou integraci do stávajících systémů, čímž zvyšuje interakci uživatelů bez kompromitujících schopností.

Promyšleně navržená paměťová architektura mikrokontroléru odděluje ukládání programu a dat a poskytuje základ pro provádění pokynů a efektivně načítání dat.Začlenění 64 bajtů EEPROM jako netěkavého úložiště slouží aplikacím, které potřebují udržovat data mezi elektrickými cykly, rezonovat s vaší potřebou paměti a kontinuity.Tato výrazná konfigurace paměti prokázala svou hodnotu v průmyslovém nastavení, což vám umožňuje optimalizovat účinnost programu a zároveň zajistit integritu dat.

Rozložení špendlíků

Číslo kolíku	Jméno pinů)	Popis
1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 17, 18	GPIO PINS	Těchto 13 kolíků GPIO lze nakonfigurovat nezávisle jako digitální vstup nebo výstup.Každý kolík může dodat nebo absorbovat maximální proud 25 mA, dostačující k řízení LED diody, ale nikoli relé nebo DC motorů.
4	MCLR	K resetování zařízení se použije PIN (aktivní nízká). Při připojení k GND resetuje mikrokontrolér.
5	GND	Pozemní kolík, připojený k zápornému terminálu napájení.
14	VDD	Napěťový kolík, připojený k kladnému terminálu napájení.Mikrokontrolér pracuje při napájecím napětí 5 V.
15, 16	OSC1/OSC2	Krystalové oscilátorové kolíky.Podporuje frekvenci až 20 MHz. Vyšší frekvence zvyšují spotřebu energie.Použijte krystal 20 MHz se dvěma 22pf kondenzátory napříč těmito kolíky.

Charakteristiky a technické specifikace

Funkce/specifikace	Popis
I/O kolíky	13 I/O kolíků, individuálně konfigurovatelné jako vstup nebo výstup.
Paměť EEPROM	64 bajtů, používané pro ukládání dat.
Programová paměť	1K programová paměť.
BERAN	68 bajtů.
Registry	Dva typy: Registry všeobecného účelu (GPR) pro svévolné Hodnoty a speciální funkční registry (SFR) pro ovládací funkce zařízení.
Kompilátory	Podporuje MPLAB C18 a Mikroc Pro.Napsaný kód generuje HEX soubor pro mikrokontrolér.
Ram Banks	Zahrnuje 4 banky;Konkrétní banky musí být vybrány dříve přístup k registrům.
Usart modul	Ano, zahrnuje modul USART.
Flash paměť	8bitové, vhodné pro prototypování i výroba.
Šířka autobusu	8 bitů.
Typy balíků	18 kolíků dostupných v balíčcích PDIP, SOIC nebo 20-pinových SSOP.
Rychlost procesoru	5 milionů pokynů za sekundu (MIPS).
Velikost paměti programu	1750 bajtů.
Provozní napětí	Rozmezí od 2V do 5,5 V.
Interní oscilátor	Není k dispozici.
Externí oscilátor	Podporuje až 20 MHz.

Základní funkce

Mikrokontrolér kombinuje funkce, které zvyšují výkon a přizpůsobivost v různých elektronických aplikacích.Klíčem mezi nimi je in-obvodové sériové programování (ICSP), které umožňuje přímé programování prostřednictvím modulu USART bez odstranění čipu, zefektivnění vývoje a podpory bezproblémového pracovního postupu.

Vložený časovač hlídacího psa zajišťuje spolehlivost systému automaticky resetováním během anomálií, což je zásadní pro nepřetržité operace.8bitový časovač s funkcemi časovače a čítače a volitelnými zdroji hodin nabízí přesnost a flexibilitu pro různé případy použití.Energetická účinnost je podpořena režimem spánku, externě přerušovatelným, ideálním pro zařízení napájená z baterií zachováním energie a podporou udržitelného designu.Funkce resetujícího se na zapnutí zajišťuje stabilní spuštění, zabrání nepředvídatelnému chování a zlepšování spolehlivosti, zejména ve spotřební elektronice.

Tyto pokročilé funkce zdůrazňují všestrannost mikrokontroléru a důležitost řešení problémů a řízení energie v moderním elektronickém designu, což vede efektivní a spolehlivý vývoj produktů.

Pochopení architektury mikrokontroléru PIC16F84A

V rozsáhlém vesmíru zabudovaných systémů vyniká architektura mikrokontroléru PIC16F84A pro své odolné rysy a adept.V jádru této architektury leží paměť programu Flash.Tento odlišný typ netěsnité paměti ukládá programový kód a nabízí výraznou výhodu, že je přepsán až tisíckrát.Taková schopnost významně rozšiřuje životnost mikrokontroléru, což z něj činí oblíbený pro iterační vývoj a řešení softwarových anomálií.V moderních technologických kontextech svítí paměť Flash při udržování integrity firmwaru, který vyžaduje časté aktualizace.

Správa paměti a banky

Efektivní struktura RAM v mikrokontroléru využívá přepínání bank-přístup, který rozděluje paměť do samostatných bank.Tato technika je klíčem pro provádění komplexních operací a správy omezených zdrojů, které rezonuje se systémy, kde rozumné využití bajtů hluboce ovlivňuje celkové metriky výkonu.Speciální funkční registry (SFR) mají určené role, které zefektivňují základní procesy, jako jsou vstupní/výstupní úkoly, čímž se zvyšuje využití dostupných zdrojů.

Eeprom a přetrvávání dat

Paměť EEPROM je známá svou robustní spolehlivostí a může přepsat až milionkrát.Díky tomu je perfektního kandidáta pro ukládání dat, která podléhají vzácné změně, ale vyžaduje udržení cyklů elektrárny.Taková trvalost je velmi výhodná ve scénářích zahrnujících nastavení konfigurace nebo kalibrační konstanty, kde je oceňována stabilita dat a dlouhověkost.Na tuto vytrvalost můžete často vydělávat na obcházení složitosti dalších externích řešení pro úložiště.

Registry a provozní plynulost

Registry, jako je čítač programu, rejstřík W a registr stavu, zajišťují, aby mikrokontrolér fungoval s přesností a plynulostí.Počítadlo programu, základní pro objednání sekvencí instrukcí, ztělesňuje základní princip vložení vloženého programování - nedrží přesné řízení toku.Rejstřík W se zaměřuje na provádění aritmetických a logických operací a zdůrazňuje způsobilost mikrokontroléru pro zpracování výpočetních úkolů.Mezitím status registr nabízí cenné poznatky o stavu systému a slouží jako základ pro ladění výkonu a spolehlivosti systému rafinace.Poučení získané prostřednictvím těchto poznatků se často promítá do hmatatelného pokroku v robustnosti a účinnosti systému.

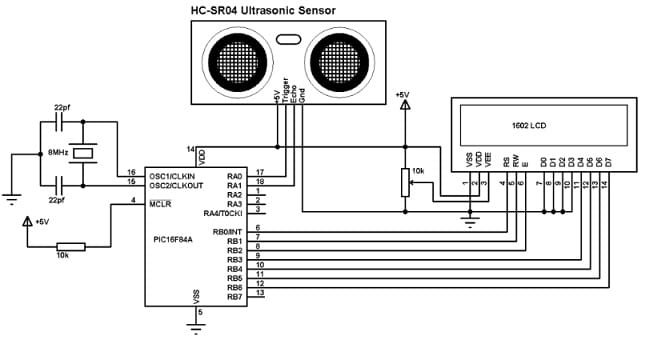

Mikrokontrolér PIC16F84A s ultrazvukovým senzorem HC-SR04 pro měření vzdálenosti

Zkoumání rozhraní mezi mikrokontrolérem PIC16F84A a ultrazvukovým senzorem HC-SR04 odhaluje podmanivý případ přizpůsobitelnosti mikrokontroléru.Tento systém používá ozvěnu senzoru a spouštěcí kolíky k měření vzdáleností a nabízí poutavou výzvu, která odráží vaši zvědavost na neviditelné.Primární elektronické komponenty, které tento úkol usnadňují, se skládají z mikrokontroléru, senzoru a LCD obrazovky pro zobrazení vzdáleností v centimetrech.Prostřednictvím obratného programování spravuje mikrokontrolér adeptly spouštěcí a ozvěny signály, což umožňuje přesná a spolehlivá měření vzdálenosti.Implementáři často najdou jedinečnou spokojenost při přirovnávání tohoto procesu k aplikacím vyžadujícím přesné měření, jako je navigace v robotice a detekce překážek.

Programový přístup a úvahy

Abychom bez problémů dosáhli integrace, konfigurace Timer0 pro interpretaci echo pulsu senzoru ukazuje přizpůsobitelnou povahu programování mikrokontroléru.S využitím programu napsaného v C, systém inicializuje a organizuje funkce vstupních/výstupů, což zajišťuje pečlivé výpočty vzdálenosti a LCD.Mezi vážné prvky procesu patří nastavení MCU, odesílání spouštěcích impulsů a výpočetní vzdálenosti s přesným načasováním.Hlavní smyčka důsledně kontroluje a aktualizuje LCD skutečnými údaji o vzdálenosti, která je v souladu s očekáváními současných aplikací.Pozorovatelé v této oblasti mohou čerpat poznatky ze skutečnosti, že analogické techniky jsou pravidelně používány v průmyslových kontextech, kde přesné načasování hluboce ovlivňuje účinnost a bezpečnost.

Vzhledem k tomu, že je kapacita mikrokontroléru zdokonalena, očekává se variabilní podmínky, jako jsou kolísání okolní teploty ovlivňující rychlost zvuku, získává důležitost.Při pohledu na to může přizpůsobení systému na změny životního prostředí výrazně zlepšit jeho účinnost a spolehlivost v různých scénářích.Tento přístup k přemýšlení o tom, že zvyšuje technický výkon a zároveň rezonuje pomocí praktik zvukového inženýrství, kde zvažování faktorů prostředí významně formuje konstrukční strategie.

Rozmanité aplikace v technologii

Automobilové systémy

PIC16F84A najde své místo v automobilovém světě, oceňuje jeho odbornost v řízení síly.Hraje roli v řídicích jednotkách motoru, protiblokovacích brzdových systémech a adaptivním osvětlení.Jeho úložiště EEPROM poskytuje spolehlivé zachování dat a pomáhá při bezproblémovém provozu vozidel.Vycházející z praktických zkušeností můžete obdivovat její nízkou spotřebu energie, což je velký přínos v elektrických vozidlech, kde je konzervativní energie důsledně upřednostňována.

Domácí spotřebiče

V doméně domácích spotřebičů vyniká PIC16F84A pro svůj spolehlivý výkon.Přítomno v pračkách, chladničkách a klimatizacích, organizuje vaše rozhraní a správu logiky.Schopnost mikrokontroléru žonglovat s komplexními operacemi účinně apeluje na váš dychtivý přijmout vyvíjející se inteligentní domácí trh.Vylepšené funkce, jako je detekce poruch a vzdálená diagnostika, vydláždily cestu pro inovativnější a uživatelsky zaměřenější spotřebiče.

Průmyslová kontrola

V průmyslovém prostředí je PIC16F84A dynamickou součástí kontrolních systémů včetně dopravních pásů a robotických zbraní ve výrobě.Jeho znalost propojení s protokoly, jako jsou SPI, I2C a UART, umožňuje přesné ovládání strojů.Jeho odolnost můžete pochválit v náročných prostředích, což z něj činí nejlepší volbu pro automatizační systémy známé pro jejich potřeby stability.Slouží jako klíčový kámen ve snaze o zvýšenou účinnost a produktivitu.

Přenosná elektronika

Ve sféře přenosné elektroniky jsou energetická účinnost mikrokontroléru a flexibilní programování vysoce prospěšné.Je integrován do zařízení, jako jsou digitální fotoaparáty, přehrávače MP3 a nositelné, kde spotřeba energie přímo ovlivňuje výdrž baterie.PIC16F84A můžete považovat za cenný aktivum pro jeho kompaktní formu a přizpůsobivost, což usnadňuje integraci do menších návrhů produktů, které si myslíte.Udržuje harmonickou rovnováhu mezi výkonem a spotřebou energie, což je atribut, který je velmi oceněn v oblasti přenosných technologických inovací.

DIY projekty a vzdělávání

Kromě svého komerčního dosahu má PIC16F84A význam v projektech pro kutily a vzdělávací prostředí.Jeho přímá povaha a rozsáhlá dokumentace vás vyzývají, abyste se kopali do elektroniky a pochopili základy integrovaných systémů.Projekty se liší od jednoduchých LED displejů po složité nastavení automatizace domů.Je tu bohaté povzbuzení, abyste prozkoumali základy mikrokontroléru, vychovávali kreativitu a talenty na řešení problémů, které pozitivně ovlivňují vaši budoucí kariéru.
