Elektronicky komutovaný motor (ECM): Práce, typy a aplikace

Elektronicky komutovaný motor (ECM) vám poskytuje přesnou kontrolu nad rychlostí a výkonem motoru pomocí elektronického řízení namísto pevné elektrické frekvence.V tomto článku se dozvíte, co je ECM, jak funguje a jak jeho vnitřní části podporují hladký a efektivní provoz.Uvidíte také, jak se výkon ECM porovnává při různých rychlostech a zatíženích.Článek vysvětluje hlavní typy ECM a místa, kde je v systémech běžně používáte.

Katalog

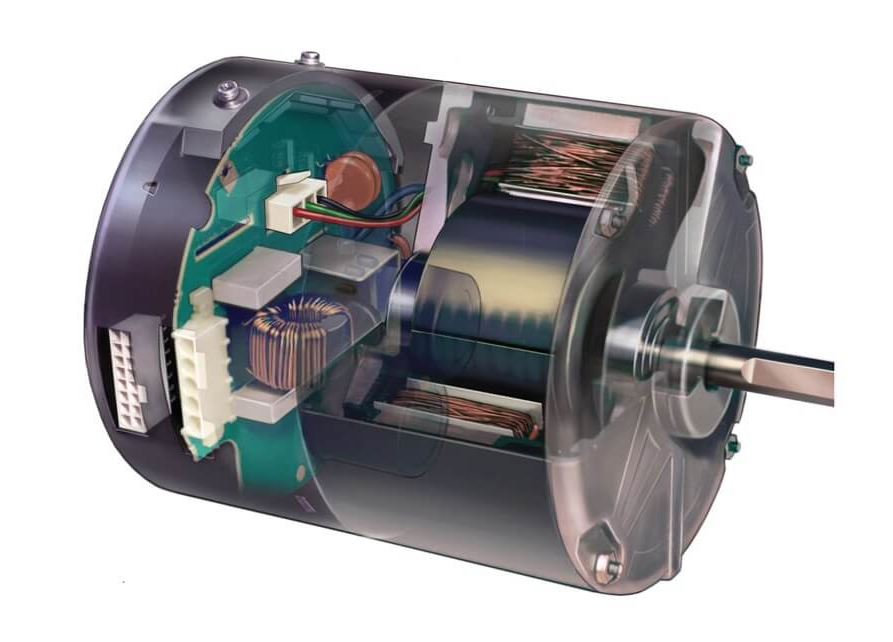

Obrázek 1. Elektronicky komutovaný motor Přehled

Co je ECM?

Elektronicky komutovaný motor (ECM) je motor, který využívá elektronické řízení k regulaci rychlosti a výkonu namísto spoléhání se na pevnou elektrickou frekvenci.Jeho hlavním účelem je zajistit přesný chod motoru a zároveň snížit zbytečnou spotřebu energie.Moduly ECM jsou široce používány v systémech, které vyžadují stabilní a nastavitelný výkon motoru.Umožňují plynulé změny rychlosti na základě požadavků systému.Díky tomu je technologie ECM vhodná pro moderní motorem poháněná zařízení.

Princip činnosti ECM

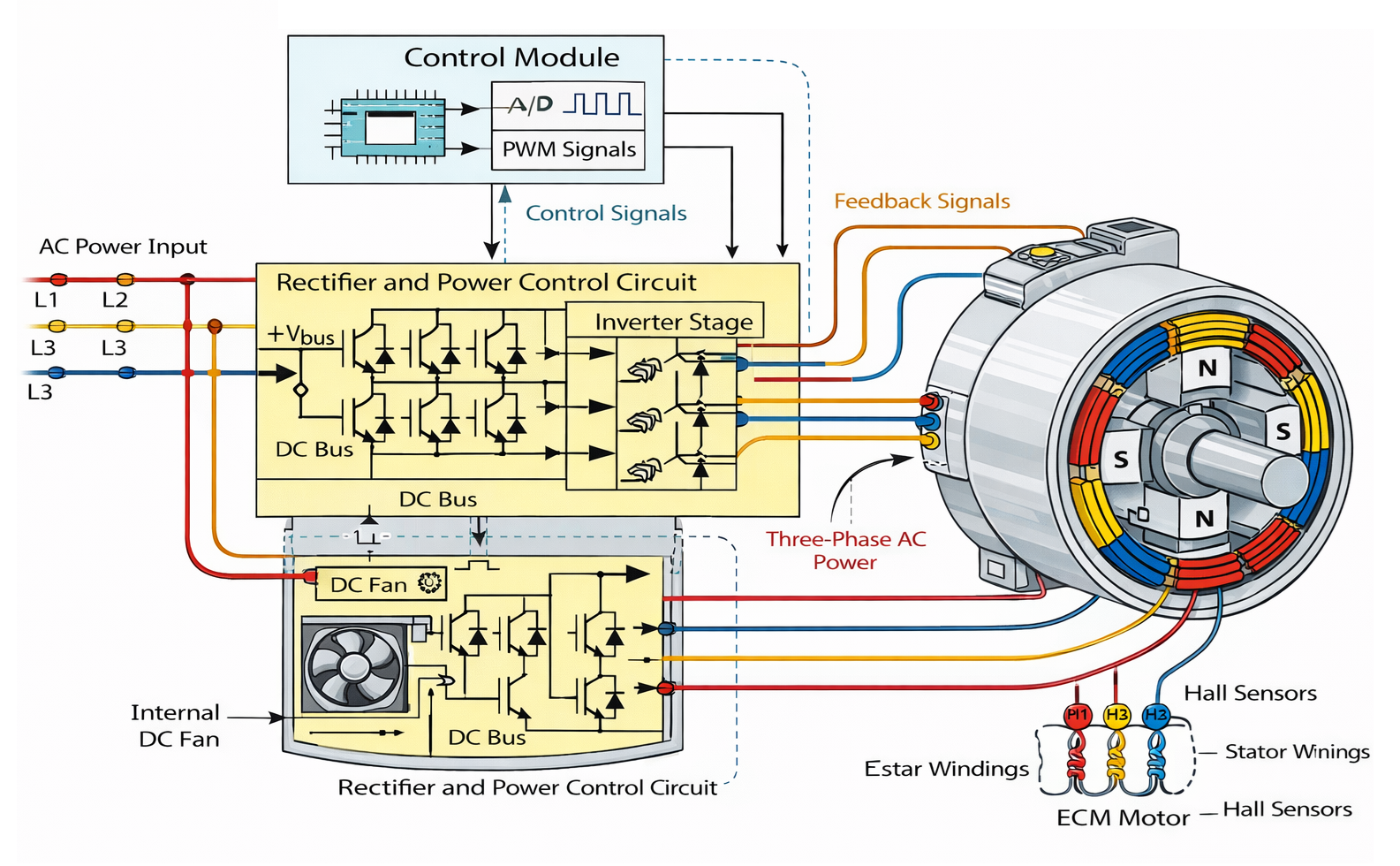

Obrázek 2. Princip činnosti ECM

ECM funguje tak, že převádí příchozí elektrickou energii do řízené formy před jejím odesláním do vinutí motoru.Vstupní výkon je nejprve upraven a poté řízen elektronickými řídicími signály.Tyto signály určují, kolik energie motor přijímá a kdy je dodáván.Tento proces umožňuje motoru přesně reagovat na požadavky na zatížení a rychlost.

Proces elektronické komutace nahrazuje mechanické spínání řízeným elektrickým časováním.Logika řízení průběžně upravuje výkon motoru na základě provozních podmínek.To zajišťuje stabilní rotaci a přesnou regulaci rychlosti.Tok energie je řízen hladce od vstupu k výstupu motoru.Výsledkem je, že ECM poskytují konzistentní a kontrolovaný výkon motoru.

Konstrukce ECM

Obrázek 3. Konstrukce motoru ECM

Modul ECM je vytvořen integrací sestavy motoru s elektronickou řídicí sekcí do jedné kompaktní jednotky.Obrázek ukazuje, jak jsou tyto sekce uspořádány a propojeny.

• Skříň motoru

Kryt obepíná motor a chrání vnitřní části před prachem a vibracemi.Pomáhá také udržovat vyrovnání rotujících součástí během provozu.

• Vinutí statoru

Stator obsahuje více vinutí uspořádaných kolem jádra motoru.Tato vinutí vytvářejí rotující magnetické pole, když jsou pod napětím.

• Rotor s permanentními magnety

Rotor využívá permanentní magnety ke sledování magnetického pole vytvářeného statorem.Tento design podporuje plynulé a kontrolované otáčení.

• Oblast senzoru a připojení

Senzory a konektory poskytují zpětnou vazbu o poloze a elektrické připojení.Tato propojení umožňují správnou koordinaci mezi motorem a řídicí elektronikou.

Výkon a účinnost ECM

Výkon ECM se zaměřuje na to, jak dobře motor dodává výkon při zachování stabilní kontroly.Mezi klíčové vlastnosti patří účinnost, spotřeba energie, přesnost rychlosti a provozní hlučnost.Tyto faktory určují, jak se motor chová při různých podmínkách zatížení.

Obrázek 4. Účinnost ECM a AC motoru v celém rozsahu otáček

ECM si udržují stabilní účinnost i při nižších provozních rychlostech.Spotřeba energie je upravena na základě skutečné poptávky, nikoli na plný výkon.To má za následek nižší plýtvání energií při provozu s částečným zatížením.Ovládání rychlosti zůstává přesné v celém provozním rozsahu.

Obrázek 5. Výkonové obálky srovnatelných AC a EC ventilátorů

Moduly ECM podporují hladké přechody mezi různými body zatížení.Udržují konzistentní kontrolu proudění vzduchu bez náhlých poklesů výkonu.Hladina hluku je snížena, protože změny rychlosti jsou postupné.Díky tomu je provoz ECM v systémech stabilní a předvídatelný.

Obvodová deska ECM

Obrázek 6. Deska řídicího obvodu ECM

Obvodová deska ECM funguje jako řídicí centrum systému motoru.Řídí převod energie, zpracování signálu a funkce řízení motoru.Klíčové elektronické komponenty zajišťují regulaci napětí, časování signálu a ochranu.Deska umožňuje motoru automaticky upravovat rychlost a točivý moment na základě vstupu systému.Podporuje také komunikaci mezi senzory a motorem.Tato řídicí deska umožňuje přesný a spolehlivý provoz ECM.

Typy ECM motorů

Motor ECM s konstantním momentem

Motor ECM s konstantním točivým momentem udržuje stálý točivý moment při různých rychlostech.Tento typ upravuje svou rychlost při zachování točivého momentu téměř beze změny.Je to užitečné tam, kde se odpor zatížení mění, ale požadavek na točivý moment zůstává stabilní.Ve srovnání s jinými typy ECM se zaměřuje více na konzistenci točivého momentu než na proudění vzduchu nebo rychlost.Toto chování pomáhá udržovat stabilní mechanický výstup.

Motor ECM s konstantním průtokem vzduchu

Motor ECM s konstantním průtokem vzduchu automaticky upravuje rychlost tak, aby byla udržována nastavená úroveň průtoku vzduchu.Když se odpor systému změní, motor zvýší nebo sníží rychlost, aby to kompenzoval.Tento typ upřednostňuje přesnost proudění vzduchu před pevným točivým momentem nebo rychlostí.Ve srovnání s ECM s konstantním točivým momentem reaguje aktivněji na změny tlaku.Je určen pro systémy, kde je vyžadována stabilita proudění vzduchu.

Konstantní otáčky motoru ECM

Motor ECM s konstantní rychlostí je navržen tak, aby běžel pevnou rychlostí bez ohledu na kolísání zatížení.Řídicí systém upravuje výkon tak, aby byla rychlost otáčení stabilní.Tento typ se zaměřuje spíše na konzistenci otáček než na regulaci točivého momentu nebo proudění vzduchu.Ve srovnání s jinými typy ECM nabízí jednodušší chování při ovládání.Je vhodný tam, kde je požadována rovnoměrná rychlost.

ECM vs PSC motor vs AC motor

Funkce	ECM motor	Motor PSC	Střídavý motor
Rychlost Kontrolní rozsah	0–100 % variabilní rychlost	2–4 diskrétní rychlostní kohoutky	Jeden pevný rychlost
Účinnost (%)	85–92 %	60–70 %	65–75 %
Moc Spotřební chování	Proporcionální načíst poptávku (20–100 %)	Téměř konstantní při jmenovité zátěži	Téměř konstantní při jmenovité zátěži
Spuštění Aktuální	1,2–1,5× jmenovitý proud	3–5× hodnoceno aktuální	4–6× hodnoceno aktuální
Točivý moment Přesnost ovládání	±3% točivého momentu nařízení	Žádná aktivní regulace točivého momentu	Žádná aktivní regulace točivého momentu
Hluk Úroveň (dB)	38–45 dB	50–60 dB	55–65 dB
Rychlost Přesnost	±1–2 %	±8–12 %	±6–10 %
Vzestup tepla (°C nad teplotou okolí)	15–25 °C	30–45 °C	35–55 °C
Ovládání Metoda	Digitální elektronická komutace	Kondenzátor fázový posun	Linková frekvence indukce
Částečné zatížení Účinnost (%)	75–88 % at 40-60% zatížení	45–55 % at 40-60% zatížení	50–60 % při 40-60% zatížení
Vstup Rozsah napětí	90–260 VAC	200–240 VAC	200–240 VAC
Systém Integrace	0–10 V, PWM, Modbus, BACnet	Zapnout/vypnout popř přepínání rychlosti kohoutku	Pouze zapnuto/vypnuto
Údržba Interval	50 000–70 000 provozní doba	25 000–35 000 provozní doba	30 000–40 000 provozní doba
Provozní Rozsah rychlosti (RPM)	300–1800 ot./min	900–1 200 ot./min	1 200–1 800 RPM
Celkově vzato Index elektrického výkonu	0,85–0,92	0,60–0,70	0,65–0,75

Aplikace ECM

Motory ECM se používají v mnoha systémech, které vyžadují řízený provoz motoru a flexibilitu.

• Rezidenční HVAC systémy

ECM se používají ve vzduchotechnických zařízeních a dmychadlech pro přesné řízení proudění vzduchu.Podporují plynulé změny rychlosti na základě požadavku místnosti.To zlepšuje pohodlí a odezvu systému.

• Komerční ventilační systémy

Ve velkých budovách řídí ECM proudění vzduchu přes více zón.Pomáhají udržovat vyváženou distribuci vzduchu.Regulace otáček umožňuje tichý a stabilní provoz.

• Průmyslové vzduchotechnické jednotky

Moduly ECM podporují nepřetržitý provoz při měnících se podmínkách zatížení.Umožňují přesné ovládání ventilátorů a dmychadel.To zlepšuje stabilitu procesu.

• Chladicí a chladicí zařízení

Moduly ECM upravují otáčky motoru na základě požadavku na chlazení.To podporuje stabilní regulaci teploty.Motor plynule reaguje na změny systému.

• Automatizační a řídicí systémy

ECM se používají tam, kde je potřeba přesná odezva motoru.Snadno se integrují s elektronickými řídicími systémy.To umožňuje přesnou regulaci pohybu a rychlosti.

Závěr

Moduly ECM poskytují přesné řízení rychlosti, stabilní provoz a efektivní využití energie.Jejich elektronický řídicí systém umožňuje plynulý výkon při různém zatížení.Díky konstantním možnostem točivého momentu, průtoku vzduchu a rychlosti vyhovují ECM mnoha systémovým požadavkům.Díky těmto vlastnostem jsou široce používány v HVAC, ventilačních, průmyslových a řídicích systémech.
