EPM570F256C5 CPLD: Funkce, programování, alternativy a aplikace

Tato příručka vysvětluje vše, co potřebujete vědět o EPM570F256C5, malém, ale výkonném programovatelném čipu z rodiny Intel Max® II.Je vyrobena pro elektroniku, která je třeba okamžitě zapnout, využívat malou výkon a spolehlivě pracovat, aniž by potřebovaly další paměťové čipy.V této příručce se dozvíte o funkcích čipu, o tom, jak to funguje uvnitř, kde se používá, jak je naprogramovat a proč je lepší než jiné podobné čipy.Ať už stavíte chytré zařízení nebo ovládací stroje, tato příručka vám pomůže pochopit, jak může EPM570F256C5 zlepšit a zrychlit váš design.

Katalog

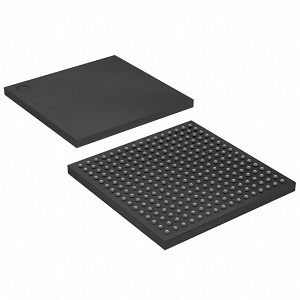

Přehled EPM570F256C5

The EPM570F256C5 je vysoce výkonná CPLD z rodiny Intel Max® II, přizpůsobená pro aplikace vyžadující nezávislou konfiguraci, nízkou spotřebu energie a okamžité schopnosti.Postaveno na procesu CMOS založeného na 180 nm Flash, integruje 440 makrobuněk a podporuje až 160 uživatelských I/O kolíků, což je ideální pro logické návrhy mírné hustoty.Zařízení pracuje buď 2,5 V nebo 3,3 V a dosahuje maximální frekvence hodin 304 MHz s typickým zpožděním šíření přibližně 5,4 ns.EPM570F256C5 podporuje programovatelnost in-systému (ISP) prostřednictvím JTAG, což umožňuje snadné aktualizace konfigurace i po nasazení.V rámci řady MAX® II těží z vylepšené I/O podpory více napětí a spolehlivého výkonu spuštění bez nutnosti externího zavádění ROM.Podporováno softwarovou sadou Intel's Quartus® II, máte přístup k robustním návrhovým nástrojům a simulačním funkcím pro efektivní integraci.

Pokud plánujete používat EPM570F256C5 ve svých škálovatelných zabudovaných systémech, nyní je skvělý čas na zadání hromadné objednávky s námi, abychom se ujistili, že máte stabilní dodávku, když ji potřebujete.

Modely EPM570F256C5 CAD

Symbol EPM570F256C5

Footprint EPM570F256C5

EPM570F256C5 3D model

Funkce EPM570F256C5

• • Makrocells: EPM570F256C5 integruje 440 makrobuněk, které slouží jako stavební bloky pro implementaci složitých logických funkcí a vlastní digitální vzory v kompaktní stopě.

• • Programovatelné I/O kolíky: Toto zařízení poskytuje až 160 uživatelsky konfigurovatelných vstupních/výstupních kolíků, což umožňuje flexibilní propojení s externími komponenty, senzory a systémy pro různé požadavky na aplikace.

• • Vysokorychlostní výkon (Až 304 MHz): S podporou frekvencí hodin do 304 MHz a nízkého zpoždění šíření přibližně 5,4 ns zajišťuje rychlé zpracování signálu a vysokorychlostní logické provádění v časově citlivých aplikacích.

• • Nebezpečná konfigurace založená na blesku: Postaveno s Flash Memory, zařízení si zachovává konfiguraci i po vypnutí a poskytuje instantní schopnost bez vyžadování externích bootových ROM nebo konfiguračních zařízení.

• • Programovatelnost systému (ISP): EPM570F256C5 podporuje programování založené na JTAG, což vám umožní programovat nebo přeprogramovat zařízení přímo na desce obvodu, což usnadňuje rychlý vývoj a aktualizace.

• • Paměť vestavěná uživatelská paměť (UFM): Zahrnuje 8 kbitů netěkavého úložiště UFM, které lze použít k bezpečnému ukládání dat, nastavení zařízení nebo kalibračních konstantů v rámci čipu.

• • Kompatibilita I/O více napětí: Zařízení podporuje širokou škálu logických úrovní včetně 1,5 V, 1,8 V, 2,5 V a 3,3 V, což umožňuje bezproblémovou integraci s různými digitálními systémy a rozhraními.

• • Spotřeba energie ultra nízkého pohotovostního režimu: S pohotovostními proudy až 25 µA je zařízení optimalizováno pro energetickou účinnost, takže je ideální pro systémy zabudované baterií a nízkoenergetickou společností.

• • Podpora ořezávání : CPLD může být bezpečně vložen nebo odstraněn z živého systému, aniž by způsobil elektrické poškození nebo korupci dat, zvyšoval udržovatelnost a flexibilitu systému.

Blokové diagram EPM570F256C5

Blokové diagram EPM570F256C5 ukazuje strukturované rozvržení typické pro architekturu CPLD (komplexní programovatelné logické zařízení) z rodiny Intel Max® II.V jádru diagramu jsou bloky více logických pole (LABS), z nichž každá se skládá z několika logických prvků (LES) naskládaných svisle.Tyto logické prvky jsou stavební jednotky, které provádějí logické operace, jako jsou a nebo XOR a převrácení pro skladování.

Obklopující laboratoře jsou IOE (vstupní/výstupní prvky) umístěny podél horní, vlevo a spodních okrajů.Tyto IOE řídí komunikaci mezi interní logikou a externími kolíky zařízení.Každá IOE je propojena prostřednictvím propojení multitrack, které umožňují signálům cestovat přes CPLD a připojit jakýkoli logický prvek s ostatními nebo s vstupními/výstupními kolíky.Tento flexibilní směrovací systém je klíčem k povolení vlastních logických funkcí, které do zařízení programují.

Specifikace EPM570F256C5

Typ	Parametr
Výrobce	Altera/intel
Série	Max® II
Obal	Podnos
Stav dílu	Aktivní
Programovatelný typ	V systému programovatelné
Čas zpoždění TPD (1) Max	5,4 ns
Napětí napětí - interní	2,5 V, 3,3 V
Počet logických prvků/bloků	570
Počet makrobuněk	440
Počet I/O.	160
Provozní teplota	0 ° C ~ 85 ° C (TJ)
Typ montáže	Povrchová držák
Balíček / pouzdro	256-bga
Balíček dodavatelského zařízení	256-FBGA (17x17)
Číslo základního produktu	EPM570

Aplikace EPM570F256C5

Systémy umělé inteligence (AI)

EPM570F256C5 se často používá jako kontrolní most v hardwarových platformách AI, správu načasování, koordinace a periferní komunikace.Poskytuje logiku lepidla, která pomáhá synchronizovat toky dat mezi zpracovatelskými jednotkami a paměťovými moduly v inferenčních motorech a akcelerátorech AI.

5g komunikační infrastruktura

Na základních stanicích a síťovém hardwaru pomáhá tento CPLD implementovat vlastní logické funkce pro vysokorychlostní směrování signálu a správu protokolu.Díky jeho instantní schopnosti a nízké využití energie je vhodný pro zpracování okrajů a kritický prostředí latence.

Hardware cloud computing

EPM570F256C5 se používá v serverových a cloudových systémech pro správu sekvenování napájení, tepelného monitorování, funkcí kontroly desky a zabezpečené bootovací mechanismy.Jeho netěkavá povaha zajišťuje, že logika systému je okamžitě k dispozici během cyklů napájení.

Bezdrátové komunikační zařízení

Působí jako překladatel protokolu nebo řídicího modulu v bezdrátových směrovačích a opakovacích zařízeních, kde je zapotřebí vlastní digitální logiky pro podporu různých standardů rozhraní a zpracování signálů.

Průmyslové automatizace a kontrolní systémy

EPM570F256C5 podporuje ovládání a propojení senzorů v PLC, motorických regulátorech a automatizačních modulech továrny.Jeho robustní logická logika a funkce ISP usnadňují aktualizaci v terénu bez odstranění hardwaru.

Zařízení internetu věcí (IoT)

Jeho ultra nízký výkonový pohotovostní režim a malá stopa způsobují, že je ideální pro kompaktní zařízení IoT ovládaná baterií.Podporuje logické úkoly, jako je filtrování dat, monitorování stavu a přemostění konektivity pro inteligentní domácí nebo environmentální senzory.

Zdravotnické prostředky

EPM570F256C5, který se nachází v diagnostických nástrojích a monitorovacích zařízeních, řídí načasování, vzorkovací operace a propojení zařízení.Jeho spolehlivost a logická logická společnost založená na kritickém lékařském prostředí, kde je zapotřebí přesnost a okamžité spuštění.

Podobné díly EPM570F256C5

• • EPM570F256C5RR

• • EPM570GF100C5N

• • EPM570F256I5N

Kroky programování EPM570F256C5

1. Nainstalujte software Quartus II: Nainstalujte software Quartus II z oficiálních webových stránek společnosti Intel.Ujistěte se, že vyberete verzi kompatibilní se sérií Max II a operačním systémem.Tento nástroj bude použit k návrhu logiky, kompilace vašeho projektu a programování zařízení EPM570F256C5.

2. Vytvořte nový projekt : Otevřete Quartus II a vytvořte nový projekt zadáním projektového adresáře, názvu a nejvyššího souboru designu.Během výběru zařízení zvolte EPM570F256C5, aby odpovídal cílovému CPLD, kterou programujete.

3. Zadejte design (schéma nebo HDL): Rozvíjejte svou digitální logiku pomocí schématických diagramů nebo HDL kódu (VHDL/Verilog).Přiřaďte správná umístění PIN podle schématu PCB, abyste zajistili správné směrování signálu do I/O zařízení.

4. Zkompilujte design: Spusťte úplnou kompilaci projektu.Tento krok kontroluje chyby návrhu, syntetizuje logiku a generuje programovací soubory, konkrétně soubor .pof (soubor objektu programátoru), který je nutný pro konfiguraci CPLD.

5. Nastavte programovací hardware: Připojte programátor USB-Blaster k rozhraní JTAG pro PC a cílovou desku.Potvrďte, že spojení pro TDI, TDO, TCK a TM jsou přesné a že podle specifikací JTAG společnosti Intel jsou aplikovány správné úrovně napětí a pull-up rezistory.

6. Nakonfigurujte programátor v kvartu: Spusťte nástroj programátoru z Quartus.Klikněte na „Nastavení hardwaru“ a vyberte připojenou USB-Blaster.Přidejte dříve generovaný soubor .pof do programovacího okna a zajistěte, aby bylo zařízení EPM570F256C5 správně rozpoznáno.

7. Programujte zařízení: Zaškrtněte políčko vedle uvedeného zařízení EPM570F256C5 a kliknutím začněte začít s programováním.Monitorujte lištu Progress a po dokončení potvrďte, že se objeví „úspěšná“ zpráva, což znamená, že CPLD je nyní správně nakonfigurována.

8. Ověřte a ladíte (volitelné): Volitelně můžete provést test řetězce JTAG pro ověření připojení zařízení nebo použít funkce logického analyzátoru SignalTap pro ladění vašeho návrhu a pomoci potvrdit správné funkce následného programování.

Výhody EPM570F256C5

Nízká spotřeba energie

EPM570F256C5 nabízí velmi nízký pohotovostní proud (až do 25 µA), díky čemuž je energeticky efektivnější než mnoho jiných CPLD.To je hlavní přínos v systémech napájených z baterie a vždy zapnutý, kde je potřeba zachování energie.

Funkce okamžitého

Díky své nezávislé architektuře založené na flash se tento CPLD okamžitě vynoří, aniž by bylo nutné externí konfigurační ROM.To drasticky zkracuje dobu spuštění systému, zejména důležité v aplikacích kritických bezpečnosti.

Vysoký počet I/O

S až 160 programovatelnými I/O kolíky poskytuje EPM570F256C5 více možností rozhraní než mnoho jiných zařízení ve své třídě a podporuje komplexní potřeby připojení, aniž by vyžadovalo další komponenty.

Vysokorychlostní výkon

Poskytuje rychlé logické provádění s provozními frekvencemi až do 304 MHz a typické zpoždění šíření asi 5,4 ns, což překonává srovnatelné CPLD v aplikacích citlivých na načasování, jako je komunikace a kontrola signálu.

Programovatelnost systému (ISP)

Zařízení lze naprogramovat nebo přeprogramovat přímo na desce obvodu pomocí JTAG, což umožňuje rychlý vývoj, vzdálené aktualizace a údržbu pole bez odstranění zařízení.

Uživatelská flash paměť (UFM)

EPM570F256C5 obsahuje 8 kbitů vestavěné netěsnité paměti pro uživatelé definovaná data, jako je nastavení kalibrace nebo šifrovací klíče, nabízející větší flexibilitu designu a zadržování dat než mnoho jiných CPLD.

Rozměry balení EPM570F256C5

Rozměry balíčku

	Milimetry
	Min.	Nom.	Max.
A	-	-	2.20
A1	0,30	-	-
A2	-	-	1,80
A3	0,70 Ref
D	17,00 BSc
E	17,00 BSc
b	0,50	0,60	0,70
E	1,00 BSc

Obrys balíčku

Výrobce EPM570F256C5

EPM570F256C5 je vyroben pomocí Intel Corporation , jedna z předních světových polovodičových společností.Po akvizici společnosti Intel v roce 2015 v roce 2015 byla EPM570F256C5 původně součástí rodiny Max® II CPLD společnosti AlterA od té doby vyrobeno, podporováno a distribuováno pod značkou Intel.Intel nadále zajišťuje vysoce kvalitní výrobní standardy, dlouhodobou dostupnost a robustní softwarovou podporu prostřednictvím své sady designu Quartus® Prime.S rozsáhlou globální infrastrukturou a závazkem společnosti Intel k programovatelné logické inovaci těží EPM570F256C5 z průběžných technických zdrojů, spolehlivých dodavatelských řetězců a integrace do moderních návrhů digitálních systémů napříč průmyslovými, komunikačními a zabudovanými aplikacemi.

Závěr

EPM570F256C5 je inteligentní volbou pro lidi, kteří staví elektronické výrobky, které musí začít rychle, ušetřit energii a hladce pracovat.Při vypnutí neztrácí nastavení a můžete jej přeprogramovat přímo na desce obvodu pomocí JTAG.S podporou mnoha úrovní napětí a další paměti uvnitř je to užitečné v mnoha oblastech, jako jsou AI, cloudové systémy, ovládání továrny a zdravotnické prostředky.Tento čip, podporovaný důvěryhodnými nástroji Intel pro kvalitu a design, pomáhá usnadnit a spolehlivější projekty.Pokud plánujete nový produkt, nyní je skvělý čas na zadání hromadné objednávky pro EPM570F256C5, takže je vždy budete mít v případě potřeby připraveni.
