Modul RTC DS1307: Komponenty, aplikace a specifikace

Tato příručka zkoumá modul DS1307 v reálném čase (RTC), prvek pro přesné časové míry v široké škále elektronických systémů.DS1307 se běžně používá v zařízeních, jako jsou počítače a servery, poskytuje spolehlivé správu času prostřednictvím vestavěného řadiče, křemenného krystalového rezonátoru a oscilátoru.V této příručce prozkoumáme jeho interní design, klíčové technické vlastnosti, techniky rozhraní a aplikace a představíme, jak udržuje přesnost i při minimální spotřebě energie.

Katalog

Přehled modulu RTC DS1307

The DS1307 Modul RTC nabízí pozoruhodně efektivní možnost udržování přesných měření času a integruje komunikaci I2C pro maximalizaci funkce.Ústřední pro své schopnosti je vybaven komplexními binárními desetinnými (BCD) hodinami a kalendářem spojeným s 56-bajtovým nezávislým SRAM pro efektivní zachování dat.Prostřednictvím autobusu I2C můžete získat informace o sekundách, minutách, hodinách, dnech, datech, měsících a letech a půjčování pocitu kontroly nad vyhledáváním časových dat.Funkce BCD Clock/Calendar je vytvořena tak, aby zjednodušila reprezentaci a manipulaci s časovým, což zajišťuje přesnost i snadnost použití.Začlenění 56-bajtů SRAM zvyšuje jeho odolnost a nabízí pocit zabezpečení udržováním integrity dat i při ztrátách napájení, což umožňuje další definované ukládání dat bez obav.Pokročilé inženýrství modulu podporuje automatické úpravy pro data na konci měsíce, včetně výpočtů Leap Year, které zvedá zátěž manuálních oprav v nepraktických prostředích.Dostupnost 12hodinových a 24hodinových formátů, vedle indikátorů AM/PM, poskytuje rozmanité preference, což odráží přizpůsobitelnost modulu.Standout aspekt DS1307 je jeho schopnost power-sense, která usnadňuje hladký posun k zálohovacímu výpadku během hlavních výpadků proudu.Tím je zajištěno nepřetržitý proces časoměru, což se ukazuje výhodný v aplikacích, kde je kontinuita priorita a očekává se spolehlivost dat s konstantním časem, například v zabudovaných systémech.

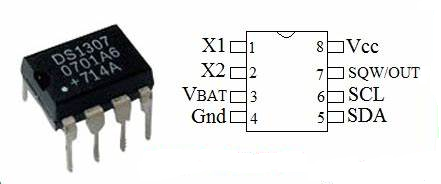

Konfigurace PIN DS1307 IC

PIN.	Název pin	Popis
Kolíky 1 a 2	X1, x2	Křišťálový oscilátor musí být spojen s těmito dvěma kolíky.
PIN 3	V-bat	Připojeno k kladnému terminálu baterie;slouží jako Záložní vstupní přívod pro normální 3V lithiovou buňku, aby bylo udržováno přesné Časová míra, když je ztracena hlavní síla.
PIN 4	GND	Zemní kolík (negativní vstup napájení) RTC IC.
PIN 5	VCC	Pozitivní vstupní kolík s rozsahem 3,3 V až 5,5 V.
PIN 6	SCL & SDA	SCL: Vstup hodin pro komunikaci I2C, synchronizace Pohyb dat.SDA: Data I/O PIN pro sériové rozhraní I2C.
PIN 7	SQW/OUT	Používá se k získání frekvencí čtvercové vlny (1Hz, 4 kHz, 8 kHz, nebo 32 kHz) programově.

Funkce a specifikace DS1307 RTC

Funkce/specifikace	Popis
Provozní napětí	5V
Typ balíčku	K dispozici v 8-pinovém balíčku SOIC/DIP.
Rozhraní	Rozhraní dvou vodičů I2C.
Výstupní pin	Výstupní pin 1Hz.
Spotřeba energie	Spotřebuje <500NA v režimu zálohování baterie s běh oscilátoru.
Neobtěžová paměť	56 bajtů pro ukládání dat.
Předprogramovaný čas	Přichází předem programován s současností.
Funkce časoměku	Spravuje všechny funkce časového řízení.
Platnost kompenzace	Platí až do roku 2100.
Zálohování baterie	Modul je podporován baterií.
Kompatibilita mikrokontroléru	Poskytuje jednoduchá rozhraní sériového portu pro většinu mikrokontroléry.
Detekce napájení	Obsahuje automatické detekce a přepínač. obvody.

Komponenty modulu RTC DS1307

Integrovaný obvod DS1307 RTC

Ústřední pro modul je DS1307 RTC IC, za úkol udržovat přesný čas napříč četnými aplikacemi.Rozhraní prostřednictvím protokolu I2C, usnadňuje přímou výměnu dat s minimální kabeláží, což odráží často požadovanou jednoduchost v praktických aplikacích.IC nabízí operaci ve 24hodinovém nebo 12hodinovém formátu s indikací AM/PM, který vyhovuje různým potřebám časového řízení.

Krystalický oscilátor 32 kHz

Krystalový oscilátor 32 kHz, poskytuje stabilní frekvenci nezbytnou pro přesnost času.Zatímco změny teploty mohou způsobit mírné posuny, jsou léčeny metodami kompenzace teploty, které využívají empirické poznatky, aby bylo možné doladit přesnost.

Komponenta 24C32 EEPROM

Modul, který má EEPROM čip 24C32 EEPROM, umožňuje trvalé ukládání nastavení konfigurace.Využití sdílené sběrnice I2C s RTC zvyšuje efektivitu komunikace.Vložení dat do hardwaru zvyšuje samostatnost zařízení a provozní spolehlivost.

Zapouzdření baterie a 3V lithiová buňka

Pro zajištění nepřetržitého časového řízení během přerušení napájení obsahuje modul držák baterie pro lithiové buňky CR2032.Tato kontinuita najde paralely v záložních systémech, které chrání integritu dat a udržují provozní tok, zejména v oborech, které vyžadují přetrvávající funkčnost.

Rozhraní teplotního senzoru pro DS18B20

Modul může pojmout teplotní senzor DS18B20 prostřednictvím volitelného portu.Sledování teploty se stává užitečným ve scénářích, kde by podmínky prostředí mohly ovlivnit přesnost času.V průmyslovém nastavení řídí taková data okamžitá zdokonalení, což zajišťuje účinnost a přesnost v procesech.

Připojení DS1307 s Arduino UNO

Chcete-li připojit modul hodin DS1307 v reálném čase (RTC) k Arduino Uno, postupujte podle těchto jednoduchých kroků: Propojte pin SCL na A5, SDA na A4, VCC na 5V a GND s GND.Toto nastavení zajišťuje spolehlivou komunikaci mezi modulem a Arduino.Před programováním nainstalujte knihovnu DS1307 od Michaela Margolise přes Arduino IDE.Tato knihovna poskytuje potřebné funkce pro snadné správu hardwaru.Modul DS1307 je neocenitelný pro projekty vyžadující přesné časové míry, jako je protokolování dat, plánování nebo zpracování dat.Díky zabudované zálohování baterie udržuje aktuální čas a datum i během výpadků napájení.Chcete -li zajistit hladké nastavení, použijte prkénko pro zabezpečené a nastavitelné připojení a vyhýbejte se zkratům.Označování drátů může také snížit zmatek, zejména ve složitějších projektech.

Jakmile je hardware připraven, dalším krokem je inicializace softwaru.Začněte vytvořením robustního sériového připojení, kontrolou provozního stavu RTC a v případě potřeby nastavením počátečního času.Odtud nepřetržitě sledujte čas a zobrazíte jej na sériovém monitoru v čitelném formátu HH: MM: SS, abyste ověřili správnou komunikaci mezi Arduino a modulem.Ladění a doladění během této fáze může výrazně zefektivnit proces vývoje.Pokud se vyskytnou problémy, jako jsou nesprávné zobrazení času nebo chyby komunikace, ujistěte se, že vaše knihovna je aktuální a pečlivě zkontrolujte všechna připojení.Odstraňování problémů systematicky může testovat jednotlivé komponenty jeden po druhém často odhalit kořenovou příčinu.Konzultace online fór nebo komunitních zdrojů mohou poskytnout rychlá řešení společných výzev.

Aplikace modulu RTC DS1307

Digitální hodiny a časově zařazená zařízení

DS1307 se široce používá v digitálních hodinách a zařízeních vyžadujících přesné časové míry.Například kamery se na to spoléhají na přidání přesných časových razítka k obrázkům a videím a pomáhají dokumentovat události v chronologické sekvenci.Časové značky je také skvělé v zařízeních pro záznam dat, jako jsou environmentální senzory, kde jsou pro analýzu trendů a historické sledování nezbytné přesné záznamy.V systémech účasti DS1307 zajišťuje spolehlivé sledování doby odbavení/out zaměstnanců pro udržení přesných protokolů času na pracovištích a institucích.

Projekty pro kutily a integrace mikrokontroléru

RTC DS1307 je oblíbené, protože jeho komunikační rozhraní I2C usnadňuje spárování s oblíbenými mikrokontroléry, jako jsou Arduino a Raspberry Pi.Projekty pro kutily, jako jsou systémy automatizace domácnosti, budíky a nositelná technologie, často zahrnují tento modul pro svou spolehlivost a jednoduchost.

Načasování robotiky a přesnosti

V robotice je přesnost načasování dobrá pro úkoly, jako je synchronizace, koordinace senzoru a navigace.DS1307 poskytuje přesné signály hodin, což umožňuje robotům provádět akce v konkrétních intervalech a udržovat přesnou kontrolu nad jejich operacemi.Obvykle se používá v autonomních robotech, dronech a průmyslové robotice k naplánování úkolů, jako je sběr dat senzorů, řízení motoru a vyhýbání se překážkám s bezvadným načasováním.

Servery a distribuované systémy

Modul RTC DS1307 je spolehlivým řešením pro servery a distribuované výpočetní systémy, kde je vyžadováno synchronizované načasování.Pomáhá při přesné protokolování dat a zajišťuje, že časová razítka jsou na více zařízeních konzistentní.V distribuovaných systémech pomáhá koordinovat akce mezi servery udržováním sdíleného pocitu času.Bezpečnostní systémy také těží z jeho přesného časového řízení.

Měřiče energie

Společnosti veřejných služeb často integrují DS1307 do měřičů napájení, aby zajistily přesné fakturační a časové vysílání údajů o spotřebě energie.Přihlášením přesného času, kdy dojde k využití elektřiny, tyto měřiče výkonu poskytují transparentní a spolehlivý záznam spotřeby energie.To je skvělé v oblastech, kde je fakturací závislá na čase, jako je maximální a mimo špičková elektřina.

Herní zařízení

Moderní herní konzole a kapesní zařízení využívají DS1307 pro funkce vnitřních hodin.Modul umožňuje časově založené funkce, jako jsou časované výzvy, události nebo odměny, které závisí na hodinách.Například hry s cykly denní noci nebo spouštěče událostí se spoléhají na DS1307, aby přesně sledovaly a zvládly čas ve hře.

GPS jednotky a navigační systémy

DS1307 se používá v jednotkách GPS a navigačních zařízeních ke zvýšení jejich funkčnosti.V systémech GPS je zapotřebí časové míry pro výpočet přesných míst a koordinace signálů z více satelitů.DS1307 zajišťuje, že tato zařízení udržují přesné načasování, které přímo ovlivňuje kvalitu a spolehlivost navigačních dat.

Zdravotnické prostředky

Zdravotnictví často závisí na přesném načasování diagnostiky, monitorování a protokolování údajů o pacientech.Zařízení, jako jsou inzulínová čerpadla, monitory srdeční frekvence a přenosné stroje EKG, zahrnují DS1307, aby přesně sledovaly čas pro plány léků, nepřetržité monitorování nebo časově zaznamenané zdravotní údaje.Jeho spolehlivost zajišťuje, že tato zařízení fungují důsledně a zlepšují výsledky pacienta.

Inteligentní domácí zařízení

V inteligentním domácím ekosystému nachází modul DS1307 své místo v zařízeních, jako jsou termostaty, osvětlovací systémy a domácí bezpečnostní systémy.Umožňuje těmto zařízením pracovat na předem naprogramovaných plánech, jako je zapnutí nebo vypnutí světel v konkrétních časech, úprava termostat po celý den nebo automaticky povolení/deaktivaci poplachových systémů.Přesné načasování zvyšuje účinnost a použitelnost těchto systémů.

Systémy monitorování životního prostředí

Environmentální senzory, které monitorují podmínky, jako je teplota, vlhkost a kvalita vzduchu, používají DS1307 pro přesné časové hodnoty.Tato data prospívá pro výzkum, klimatické studie a průmyslové aplikace, kde je třeba v průběhu času sledovat trendy.Například v zemědělských aplikacích může pomoci sledovat vlhkost půdy nebo vzorce počasí, což umožňuje zemědělcům přijímat informovaná rozhodnutí na základě času a historických údajů.

Průmyslová automatizace

V továrnách a průmyslových závodech se DS1307 používá v automatizovaných systémech k naplánování a koordinaci úkolů.Stroje, které vyžadují synchronizaci, jako jsou dopravní pásy nebo roboty montážní linky, závisí na DS1307 pro spolehlivé načasování.Jeho použití v průmyslových prostředích zvyšuje účinnost výroby a zajišťuje, že operace jsou prováděny s přesností.
