Vysvětlení cyklokonvertoru: Jednoduchý průvodce prací a použití

V tomto článku se dozvíte, co je cyklokonvertor a jak přímo převádí střídavý proud z jedné frekvence na druhou bez použití stejnosměrného stupně.Pochopíte, jak to funguje, včetně toho, jak jsou průběhy řízeny a tvarovány pomocí tyristorů a spínacích technik.Článek také popisuje jeho klíčové vlastnosti, typy a hlavní komponenty.Na konci uvidíte, kde se cyklokonvertory používají a proč jsou důležité ve vysoce výkonných aplikacích.

Katalog

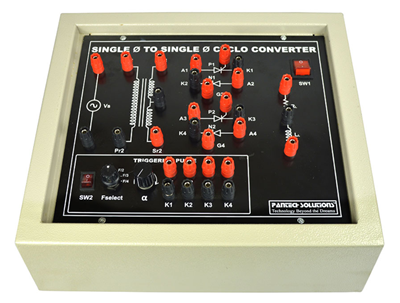

Obrázek 1. Cyklokonvertor

Co je to cyklokonvertor?

Cyklokonvertor je přímý měnič střídavého proudu na střídavý proud, který mění frekvenci vstupního střídavého napájení bez použití mezilehlého stejnosměrného meziobvodu.Převádí střídavý výkon s pevnou frekvencí na střídavý výstup s proměnnou frekvencí vhodný pro specifické požadavky na zátěž.Tento typ převodníku přímo zpracovává vstupní vlnovou křivku, aby produkoval výstup s nižší nebo vyšší frekvencí.Cyklokonvertory jsou široce používány v systémech, které vyžadují plynulé a plynulé kolísání frekvence.Jsou zvláště užitečné ve vysoce výkonných aplikacích, kde je důležité účinné řízení frekvence.Hlavní funkcí cyklokonvertoru je poskytovat řízený střídavý proud na požadované frekvenci při zachování synchronizace se vstupním napájením.

Charakteristika cyklokonvertoru

• Široký výstupní frekvenční rozsah

Cyklokonvertory mohou generovat výstupní frekvence, které jsou buď nižší nebo vyšší než vstupní frekvence.Ve většině praktických případů je výstupní frekvence výrazně nižší, typicky méně než jedna třetina vstupní frekvence.Tato flexibilita umožňuje přesné ovládání střídavého napájení dodávaného do zátěží.Díky nastavitelnému frekvenčnímu rozsahu jsou cyklokonvertory vhodné pro aplikace s proměnnou rychlostí.

• Nesinusový výstupní průběh

Výstupní průběh cyklokonvertoru není čistý sinusový průběh, ale skládá se ze segmentovaných částí vstupního průběhu.To má za následek zkreslení tvaru vlny, které zahrnuje harmonické složky.Kvalita výstupního průběhu závisí na přesnosti ovládání a vzorcích přepínání.Pro zlepšení hladkosti průběhu je často vyžadováno další filtrování.

• Vysoký harmonický obsah

Cyklokonvertory ze své podstaty produkují významné harmonické zkreslení v důsledku tvarování tvaru vlny.Tyto harmonické mohou ovlivnit jak zátěž, tak napájecí systém.Harmonické mohou vést k dodatečnému zahřívání, hluku a snížené účinnosti elektrického zařízení.K minimalizaci jejich dopadu je potřeba správný návrh systému.

• Schopnost manipulace s vysokým výkonem

Cyklokonvertory jsou schopny zvládnout velké úrovně výkonu, díky čemuž jsou vhodné pro těžké průmyslové aplikace.Běžně se používají v megawattových systémech, kde je vyžadována robustní přeměna energie.Konstrukce podporuje vysoké jmenovité proudy a napětí.Díky tomu jsou spolehlivé pro náročná elektrická prostředí.

• Přímá konverze energie

Protože cyklokonvertory nepoužívají stejnosměrný mezistupeň, nabízejí přímý přenos energie ze vstupu na výstup.To snižuje potřebu objemných součástí pro ukládání energie, jako jsou kondenzátory nebo induktory.Absence stejnosměrného meziobvodu zjednodušuje určité aspekty návrhu systému.Umožňuje také efektivní nízkofrekvenční provoz.

Princip činnosti cyklokonvertoru

Obrázek 2. Princip činnosti cyklokonvertoru

1. Zpracování vstupního střídavého napájení: Cyklokonvertor přijímá střídavý vstupní zdroj s pevnou frekvencí, který slouží jako zdrojový tvar vlny pro převod.Tento vstupní průběh je nepřetržitě monitorován, aby se určila jeho okamžitá polarita napětí.Systém se připravuje na extrahování specifických segmentů tohoto tvaru vlny pro generování výstupu.Vstupní signál funguje jako základní reference pro všechny spínací akce.Během tohoto procesu nedochází k žádné přechodné DC konverzi.

2. Řízené tyristorové přepínání: Tyristory se spouštějí v přesných úhlech spouštění, aby se řídilo, kdy proud protéká obvodem.Nastavením těchto úhlů náběhu převodník vybírá specifické části vstupního tvaru vlny.Toto selektivní vedení umožňuje, aby na výstup prošly pouze určité segmenty.Načasování sepnutí určuje efektivní výstupní frekvenci.Pro udržení stabilního provozu je zapotřebí přesné ovládání.

3. Výběr segmentovaného průběhu: Místo procházení celého vstupního průběhu kombinuje cyklokonvertor více segmentů z různých cyklů.Tyto segmenty jsou uspořádány tak, aby vytvořily nový tvar vlny s jinou frekvencí.Pro vytvoření výstupního signálu se střídavě volí kladná a záporná část.Výsledný tvar vlny se blíží požadovanému střídavému výstupu.Tento proces vytváří stupňovitý nebo modulovaný tvar vlny.

4. Formování výstupní frekvence: Výstupní frekvence je určena počtem vstupních cyklů použitých k vytvoření jednoho výstupního cyklu.Například kombinace více vstupních cyklů může vést k nižší výstupní frekvenci.Převodník efektivně prodlužuje nebo komprimuje periodu tvaru vlny.To umožňuje plynulé kolísání frekvence bez přerušení toku energie.Výstup zůstává synchronizován se vstupním napájením.

5. Kontinuální generování křivky: Cyklokonvertor nepřetržitě opakuje proces výběru a přepínání, aby udržoval stabilní výstupní křivku.Výstupní napětí se řídí řízeným vzorem založeným na sekvenci vypalování.Tím je zajištěno, že zátěž obdrží konzistentní střídavé napájení s požadovanou frekvencí.Proces funguje včas s minimálním zpožděním.Stabilita závisí na přesném načasování a koordinaci spínacích zařízení.

Typy cyklokonvertorů

Na základě výstupní frekvence

Cyklokonvertory jsou klasifikovány podle toho, zda je výstupní frekvence vyšší nebo nižší než vstupní frekvence.

1. Zvýšený cyklokonvertor

Zvýšený cyklokonvertor je typ AC-na-AC měniče, který produkuje výstupní frekvenci vyšší než vstupní frekvenci.Zvyšuje frekvenci přeskupením částí vstupního tvaru vlny tak, aby se vytvořily kratší výstupní cykly.Tento typ se méně běžně používá kvůli praktickým omezením při dosahování stabilního vysokofrekvenčního výstupu.Kvalita výstupního tvaru vlny je s rostoucí frekvencí více zkreslená.S vyššími výstupními frekvencemi také stoupá složitost ovládání.Kvůli těmto omezením jsou stupňovité cyklokonvertory v průmyslových systémech používány jen zřídka.Používají se především pro specializované nebo experimentální účely.

2. Snižovací cyklokonvertor

Snižovací cyklokonvertor je měnič, který generuje výstupní frekvenci nižší než vstupní.Dosahuje toho kombinací více vstupních cyklů do jednoho výstupního cyklu.Tento typ je široce používán, protože poskytuje stabilní a řiditelný nízkofrekvenční výstup.Tvar vlny je snazší spravovat ve srovnání s konfigurací zvyšující se.Snižovací cyklokonvertory jsou běžně implementovány ve vysoce výkonných systémech.Nabízejí spolehlivý provoz pro aplikace vyžadující variabilní nízkorychlostní řízení.To z nich dělá nejpraktičtější a nejrozšířenější typ.

Na základě provozního režimu

Cyklokonvertory jsou také klasifikovány podle toho, jak proud teče mezi skupinami měničů.

1. Cyklokonvertory režimu blokování

Cyklokonvertor s blokovacím režimem je typ, kde vede vždy pouze jedna skupina měničů.To znamená, že je aktivní buď pozitivní skupina, nebo negativní skupina, ale ne obě současně.Neaktivní skupina je zcela zablokována, aby se zabránilo cirkulujícímu proudu.Tento přístup zjednodušuje celkovou strukturu obvodu.Snižuje potřebu dalších komponent omezujících proud.Přepínání mezi skupinami je pečlivě kontrolováno, aby se zachovala správná formace výstupu.Operace v režimu blokování se běžně používá díky své jednoduché implementaci.

2. Cyklokonvertory s cirkulujícím proudem

Cyklokonvertor s cirkulačním proudem je typ, kde mohou obě skupiny měničů vést současně.To umožňuje cirkulaci proudu mezi kladnými a zápornými skupinami.K řízení a omezení cirkulačního proudu se používá reaktor.Tato konfigurace umožňuje hladší přechody mezi stavy vedení.Pomáhá udržovat nepřetržitý tok proudu v zátěži.Systém pracuje s vylepšenou kontinuitou tvaru vlny.Typy cirkulačního proudu se používají v aplikacích vyžadujících stabilní výstupní výkon.

Obvod a součásti cyklokonvertoru

Obrázek 3. Obvod cyklokonvertoru

• tyristory (SCR)

Obvod využívá více tyristorů uspořádaných do můstkových konfigurací pro řízené spínání.Tato polovodičová zařízení fungují jako řízené spínače, které regulují tok proudu.Každý tyristor se spouští ve specifických časech, aby se tvaroval výstupní tvar vlny.Zvládají vysoké úrovně napětí a proudu v systému.

• Pozitivní a negativní konvertorové můstky

Obvod se skládá ze dvou hlavních můstkových skupin: kladných a záporných měničů.Každá skupina je zodpovědná za vytváření odpovídajících částí výstupního tvaru vlny.Tyto můstky fungují střídavě nebo současně v závislosti na režimu.Tvoří základní strukturu cyklokonvertoru.

• Řídicí obvod

Řídicí obvod generuje zapalovací impulsy pro tyristory na základě požadované výstupní frekvence.Zajišťuje přesné časování a synchronizaci se vstupním napájením.Řídicí jednotka určuje, které tyristory jsou v daném okamžiku vedené.Hraje klíčovou roli při udržování stabilního provozu měniče.

• Vstup AC napájení

AC vstup poskytuje zdroj napětí pro konverzi.Dodává energii, která je přímo zpracována do výstupního tvaru vlny.Vstup je typicky jednofázový nebo třífázový zdroj střídavého proudu.Jeho frekvence slouží jako reference pro generování výstupu.

• Načíst

Zátěž je připojena k výstupu cyklokonvertoru a přijímá převedený střídavý výkon.V závislosti na aplikaci může být odporová, indukční nebo motorová.Charakteristiky zátěže ovlivňují průtok proudu a výkon systému.Správné přizpůsobení zajišťuje efektivní provoz.

Výhody a nevýhody cyklokonvertoru

Výhody cyklokonvertoru

• Přímá konverze AC-na-AC bez stejnosměrného meziobvodu

• Vhodné pro aplikace s vysokým výkonem

• Poskytuje hladký nízkofrekvenční výstup

• Eliminuje potřebu velkých součástí pro skladování energie

• Schopnost zvládnout vysoké proudové zatížení

• Umožňuje plynulé řízení frekvence

Omezení cyklokonvertoru

• Vysoké harmonické zkreslení na výstupu

• Požadavky na komplexní ovládání a spínání

• Omezený výstupní frekvenční rozsah v praxi

• Vyžaduje velké a objemné součásti

• Nízký účiník za určitých podmínek

• Zvýšené náklady na systém a jeho složitost

Aplikace cyklokonvertoru

1. Průmyslové motorové pohony

Cyklokonvertory se běžně používají k řízení velkých střídavých motorů v průmyslovém prostředí.Poskytují nastavitelný frekvenční výstup pro regulaci otáček motoru.To umožňuje hladký provoz za různých podmínek zatížení.Jsou důležité v procesech, které vyžadují přesné řízení rychlosti.

2. Elektrické trakční systémy

V železničních systémech se cyklokonvertory používají k pohonu trakčních motorů.Umožňují efektivní řízení otáček motoru a točivého momentu.To zlepšuje akceleraci a brzdný výkon.Jsou široce používány v elektrických lokomotivách a systémech metra.

3.Cementárny a ocelárny

Těžký průmysl, jako je výroba cementu a oceli, používá cyklokonvertory pro velké rotační stroje.Tyto systémy vyžadují stabilní nízkou rychlost provoz při vysokém zatížení.Cyklokonvertory zajišťují spolehlivý výkon v drsných podmínkách.Podporují nepřetržité průmyslové procesy.

4. Lodní pohonné systémy

Cyklokonvertory se používají v námořních aplikacích k řízení pohonných motorů.Poskytují výkon s proměnnou frekvencí pro efektivní řízení rychlosti.To zlepšuje účinnost paliva a manévrovatelnost.Jsou vhodné pro velké lodě a pobřežní plavidla.

5. Válcovny

Válcovny používají k řízení rychlosti válců cyklokonvertory.To zajišťuje konzistentní zpracování materiálu a kvalitu produktu.Systém umožňuje přesné nastavení rychlosti válcování.Podporuje provoz s vysokým točivým momentem a nízkou rychlostí.

6. Těžební zařízení

V důlních provozech se cyklokonvertory používají k pohonu těžkých strojů, jako jsou drtiče a dopravníky.Poskytují spolehlivý výkon v extrémních pracovních podmínkách.To zajišťuje nepřetržitý provoz a produktivitu.Jsou ideální pro vysoce výkonné a odolné aplikace.

Cyklokonvertor vs Invertor

Aspekt	Cyklokonvertor	Střídač
Typ konverze	Přímé AC–AC (jednostupňová konverze)	DC–AC (dvoustupňový: usměrňovač + invertor)
Střední Jeviště	Žádný DC link (0 V DC sběrnice)	DC linka typicky 300–800 V (NN) nebo >1 kV (VN)
Frekvence Ovládání	Výstup ≈ 0–30 Hz (obvykle ≤ 0,3 × vstupní frekvence)	Výstup ≈ 0–400 Hz (průmyslové), až kHz v pohonech
Výstupní frekvence Rozsah	Omezeno na ~10–30 % vstupní frekvence	0 Hz až několik sto Hz (nebo vyšší)
Kvalita průběhu	Typicky THD 20–40 %	Typicky THD <5% with PWM and filtering
Harmonický obsah	Dominantní harmonické nižšího řádu (5., 7. atd.)	Vysokofrekvenční harmonické (snáze filtrovatelné)
Účinnost	~85–92 % (optimalizováno pro nízkofrekvenční provoz)	~90–98 % v závislosti na topologii a zatížení
Úroveň výkonu	Typicky 1 MW do >50 MW systémů	Od <1 kW do multi-MW systémy
Ovládání Složitost	Vysoká (fáze ovládání pomocí více tyristorů)	Mírný (digitální ovládání založené na PWM)
Velikost	Velká stopa kvůli transformátorům/reaktorům	Kompaktní díky vysokofrekvenční spínání
Přepínání Zařízení	SCR (tyristory), linkově komutované	IGBT/MOSFET, samokomutované
Rychlost odezvy	Pomalu (závisí na frekvenci linky, desítky ms)	Rychle (mikrosekundy až milisekundy)
Vstupní výkon Faktor	Obvykle nízká (zpoždění 0,5–0,8)	Vysoká (0,9–0,99 s kontrolními technikami)
Typické Aplikace	Velký synchronní motory, válcovny, trakce	VFD, obnovitelné energie, UPS, EV pohony

Závěr

Cyklokonvertory poskytují přímou konverzi AC-na-AC frekvence, díky čemuž jsou velmi vhodné pro aplikace s vysokým výkonem, které vyžadují přesné a nepřetržité řízení výstupní frekvence.Jejich provoz závisí na řízeném přepínání a segmentaci průběhu, podporované klíčovými součástmi, jako jsou tyristory a můstky převodníků.I když nabízejí výhody, jako je účinný nízkofrekvenční výstup a manipulace s vysokým výkonem, představují také výzvy, jako je harmonické zkreslení a složité požadavky na ovládání.
