Komplexní průvodce 74LS74 DUAL D FLIP-FLOP

Tento článek zkoumá flip-flop 74LS74 D, klíčovou součást v sekvenčních logických systémech.Zdůrazňuje funkčnost Bistable IC, konfiguraci PIN, operační charakteristiky a rozmanité aplikace v digitální elektronice.Získáte nahlédnutí do jeho role v ukládání dat, synchronizaci a pokročilém návrhu systému.

Katalog

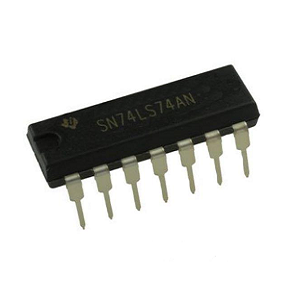

Přehled 74ls74 D-typu flip-flop-flop

The 74LS74 Integrovaný obvod, dvojitý okrajový překlopení typu D, vyniká při udržování a změně dat v digitálních elektronických rámcích.Ukazuje adaptabilitu plynulým integrací s různými obvody jako CMOS, TTL a NMO, což odráží jeho vhodnosti pro rozmanitou elektronickou krajinu.Konstrukce flip-flopu mu umožňuje upravit výstupy na základě logických úrovní zachycených během podmínek předvoleb s nízkým vstupem a předvádí jeho znalost analýzy a reakce na vstupní signály.

Tento flip-flop adeptly se chopí a zachovává vstup D v průběhu fází cyklu s hodinovým cyklem.Konkrétně zachovává stav na přesném pozitivním okraji každého hodinového pulsu.Tato přesnost při zachycení je vážena v synchronních systémech, kde načasování zvyšuje výkon systému.Toto spolehlivé zachycení dat paralelizuje přesnost vyžadovanou přesností nástrojů v načasování nebo frekvenčních aplikacích, které vyžadují neochvějnou konzistenci.

V makro stupnici by se dalo nakreslit paralely mezi funkcí 74LS74 v sofistikovaných systémech a synchronizací nezbytnou pro organizování komplexních operací.Zde přesné načasování usnadňuje koherenci a zefektivňuje účinnost.Schopnost flip-flopu bezpečně ukládat integritu dat napříč cykly vysvětluje jeho rozsáhlou užitečnost napříč různými digitálními aplikacemi, včetně ukládání dat v počítačové paměti a prostředí.

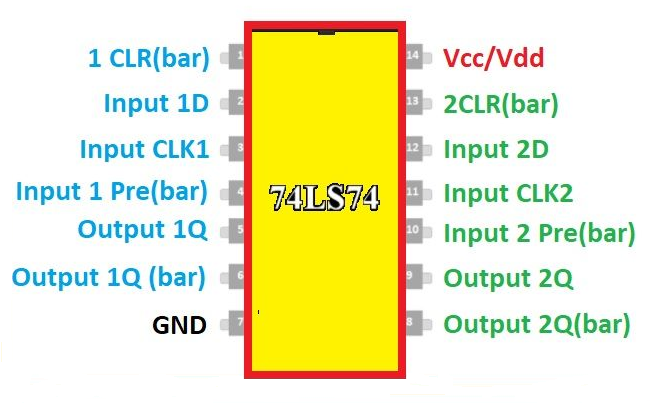

74LS74 PIN Konfigurace

PIN.	Symbol PIN	Název pin	Popis
5, 9	1Q / 2Q	Výstup	Výstupní kolík flip flopu
6, 8	1Q '(bar) / 2q' (bar)	Doplňkový výstup	Invertovaný výstupní kolík flip flopu
3, 11	1clk / 2clk	Vstupní kolík hodin	Tyto kolíky musí být zajištěny hodinovým pulsem pro převrácení Flop
1, 13	1CLR (bar) / 2CLR (bar)	Jasná data	Resetuje flip flop vyčištěním jeho paměti
2, 12	1d / 2d	Pin vstupní dat	Vstupní kolík flip flopu
4, 10	1Pre (bar) / 2Pre (bar)	Předběžný vstup	Další vstupní kolík pro flip flop.Také označováno jako a Nastavte pin
7	Vss	Země	Připojeno ke zemi systému
14	VDD/VCC	Napětí	Pohánění IC obvykle s 5V

Funkce 74LS74

• Působí na 2V až 15V.

• Rychlá doba přechodu signálu 40ns.

• Pracuje v teplotách od 0 ° C do 70 ° C.

• Výstupy až 8 mA pro mírné zatížení.

• Duální dýhy typu D s bipolárními vstupy a výstupy push-pull.

• Nízké využití energie, snížená EMI.

• Ideální pro digitální logiku, ukládání dat a sekvenční obvody.

• Vyžaduje dobré tepelné řízení a správné uzemnění.

Aplikace 74LS74

Posun registrů a ovládací zařízení

V krajině Shift Registers formuje 74LS74 složité časovací sekvence používané pro efektivní řízení datových toků.Poskytováním hladkého přenosu dat a synchronizace zvyšuje funkčnost digitálního obvodu.Jeho přesná zpracování dat zvyšuje účinnost převodu dat mezi sériovými a paralelními formáty.Telekomunikační návrhy často závisí na této funkci pro dodržování integrity dat a přesnosti signálu.

Obvody paměti a vyrovnávací paměti

V architekturách paměti 74LS74 nejen ukládá datové bity, ale zajišťuje konzistenci v průběhu procesů.Jeho role jako vyrovnávací paměti hraje roli při provádění úkolů vstup-výstup při zachování integrity signálu.Toto vyrovnávání je důležité pro odvrácení ztráty dat ve vysokorychlostních výpočetních kontextech.

Mechanismy západky

Kapacita západky 74LS74 jí umožňuje bezpečně uchovávat informace a má důležitost v zařízeních pro udržení státu.Tyto mechanismy hrají roli při konzervování systémových stavů během elektráren, což systémům umožňuje přesné restartování.V systémech řízení automobilů zabraňuje udržování některých států poruchy a zvyšuje bezpečnost.

Integrace v televizích, počítačích a sítích

Pomáhá při provádění různých logických operací pro zpracování signálu a zobrazení úkolů.Síťové nástroje získávají ze schopnosti čipu správu více dat cest současně, zvyšují propustnost a snižují latenci.

Ekvivalenty 74LS74

• • 74LVC2G80

• • HEF40312b

Pomocí IC 74LS74

74LS74 je univerzální flip-flop typu D známý pro své rychlé přepínání a nízkou spotřebu energie, což je ideální pro synchronní datové úkoly.Chcete -li zajistit správný provoz, začněte potvrzením, že kolíky VCC a GND jsou správně připojeny k zajištění stabilního výkonu.Spolehlivé připojení napájení jsou důležité, aby se zabránilo problémům způsobeným rušením nebo nesrovnalostí v nabídce.Vstup hodin, umístěný na PIN 3, řídí načasování sběru dat.Když hodiny přijímají vysoký signál, překlopení zachytí data.Hodinové signály mohou být získány z mikrokontrolérů (MCU) nebo časovače 555, v závislosti na načasovacích potřebách obvodu.

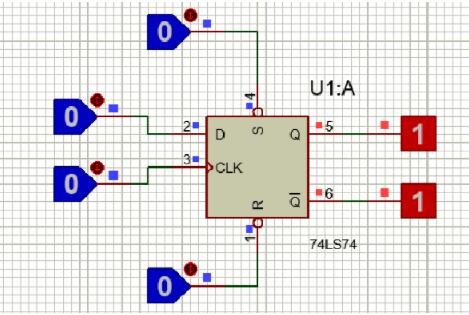

Funkce resetování je dalším důležitým rysem 74LS74.Použití vysokého signálu na vstupy resetování vymaže uložená data, což je schopnost užitečná v systémech vyžadující rychlé zúčtování dat.Správné umístění resetovacích linek může optimalizovat operace a zlepšit celkový výkon systému.Pro další zvýšení spolehlivosti je důležité řešit potenciální rušení signálu prostřednictvím účinných uzemňovacích postupů a návrhu strategického obvodu.Tato opatření zajišťují, že 74LS74 funguje důsledně, dokonce i ve složitých konfiguracích.V návrzích obvodu můžete maximalizovat účinnost a spolehlivost 74LS74.Níže uvedený obrázek ukazuje integrovaný obvod Flip-Flop typu 74LS74 připojený v konfiguraci, která používá své vstupy hodin a resetování k správě datových stavů a ​​demonstruje jeho aplikaci v digitálním logickém obvodu.

74LS74 D-typ flip-flop

Pre (bar)	CLR (bar)	CLK	D	Q	Q (bar)
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H		H	H	L
H	H		L	L	H
H	H	L	X	Q₀	Q₀ (bar)

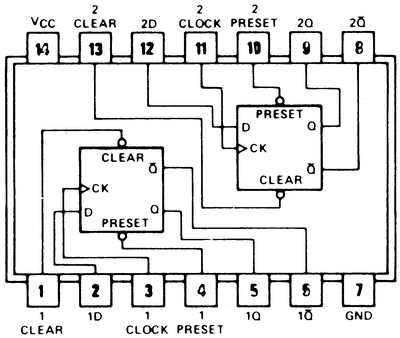

Schéma připojení 74LS74

Výhody d otáček d

D Překujování nabízí jedinečnou výhodu v návrhu digitálního obvodu odvrácením současných identických vstupních stavů.Tento aspekt hraje roli při odvrácení signálních ras a udržování integrity dat, zejména v systémech, kde načasování a sekvenování zvyšuje výkon.D Překujování zajišťuje konzistenci zachycením pouze jednoho vstupu na cyklus hodin, čímž se vyhladí tok dat a minimalizuje potenciální chyby metastability.Pro designéry je zajištěná stabilita toku dat poskytovaná D ořezáním D důvěryhodnou funkcí pro řízení problémů s časováním, které by mohly ohrozit počítačové nebo síťové systémy.

Architektura fplopů D poskytuje užitečnost jako zpožděné prvky v sofistikovaném uspořádání obvodů.S využitím uzavřených mechanismů mohou být upraveny tak, aby ukládaly specifické zpoždění, zvládnutí šíření signálu s přesností.Toto úmyslné načasování je prospěšné v potrubních architekturách, které vyžadují, aby data předvídala více fází.Schopnost modulovat zpoždění pomáhá při řešení problémů s hodinami, které, pokud by bez dozoru, mohly bránit výkonu obvodů.

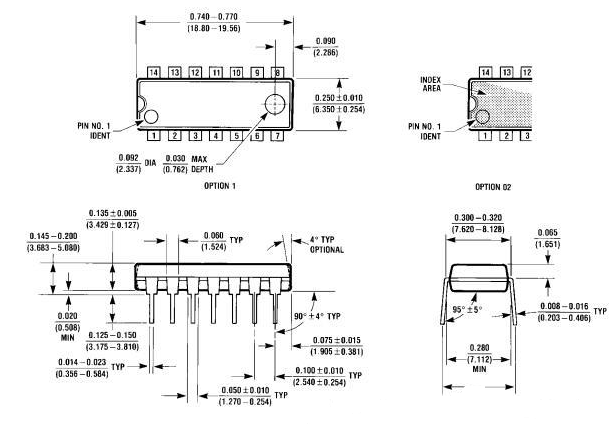

Balíček pro 74LS74

Závěr

Flip-flop typu 74LS74 je důležitý pro správu dat s přesností v digitální elektronice, což zajišťuje spolehlivou synchronizaci a skladování v různých aplikacích.Díky jeho všestrannosti a efektivitě zpracování a udržení dat z něj činí cennou součást při vytváření stabilních a funkčních elektronických systémů.S kapacitou pracovat za různých podmínek při zachování integrity signálu je 74LS74 i nadále stavebním blokem při rozvíjení elektronického designu a implementace.Jeho trvalá relevance a přizpůsobivost v nových technologických kontextech ukazují jeho význam v terénu.
