Komplexní průvodce po ochraně diody SMBJ16CA

Dioda SMBJ16CA poskytuje účinnou ochranu proti přepětí pro citlivé elektronické komponenty.Tento článek prozkoumá jeho vlastnosti, aplikace a ochranné výhody, což vám poskytne jasné pochopení toho, jak chrání obvody před neočekávanými hroty napětí a elektrickými nárůsty.

Katalog

Přehled SMBJ16CA

The SMBJ16CA je ochranná dioda postavená tak, aby chránila citlivé elektronické části z přepětí a statických výbojů.S pracovním maximálním maximálním zpětnému napětí od 5 V do 495 V spravuje neočekávané hroty napětí absorbováním dodatečné energie, což pomáhá zabránit poškození složek obvodu.Jeho rozpad napětí, při 550 V, umožňuje mu rychle vstoupit a v případě potřeby odklonit přebytečný proud.Jednosměrné typy reagují pod pikosekundem, zatímco obousměrné typy reagují do pěti pikosekund a poskytují rychlou a efektivní ochranu.Její plochý design je kompatibilní se standardními stroji na pick-and-místo, což usnadňuje manipulaci a instalaci a zároveň snižuje riziko válcování během montáže.SMBJ16CA, který splňuje standardy JEDEC, nabízí důvěryhodnou úroveň kvality a zapadá do různých aplikací, kde je potřeba ochrana obvodu.

Model SMBJ16CA CAD

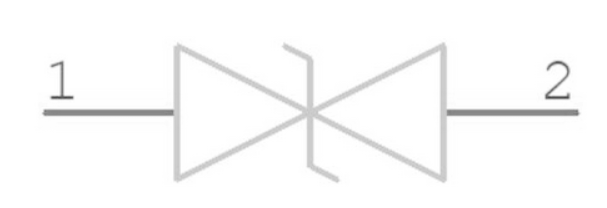

Symbol SMBJ16CA

SMBJ16CA FOOLPRINT

SMBJ16CA 3D model

Specifikace SMBJ16CA

Technické specifikace, funkce, vlastnosti a komponenty se srovnatelnými specifikacemi Bourns Inc. SMBJ16CA

Typ	Parametr
Časová doba z továrny	14 týdnů
Kontaktní pokovování	Cín
Mount	Povrchová držák
Typ montáže	Povrchová držák
Balíček / pouzdro	DO-214AA, SMB
Počet kolíků	2
Materiál prvku diodového prvku	KŘEMÍK
Rozpad napětí	20,5V
Počet prvků	1
Reverzní stand-off napětí	16v
Provozní teplota	-55 ° C ~ 150 ° C TJ
Obal	Digi-Reel®
Série	SMBJ
Publikováno	2009
JESD-609 kód	E3
Kód PBFree	Ano
Stav dílu	Aktivní
Úroveň citlivosti na vlhkost (MSL)	1 (neomezený)
Počet zakončení	2
Ukončení	SMD/SMT
ECCN kód	Ear99
Typ	Zener
Aplikace	Obecný účel
Další funkce	PRSM-Min
Maximální rozptyl energie	600W
Poloha terminálu	DVOJÍ
Terminální forma	C ohyb
Číslo základní dílu	SMBJ16
Počet špendlíků	2
Provozní napájecí napětí	3,5V
Polarita	Obousměrné
Počet kanálů	1
Konfigurace prvku	Singl
Ochrana elektrického vedení	Žádný
Napětí - rozpad (min)	17,8V
Maximální reverzní únik proudu	5 μA
Upínací napětí	26v
Napětí - reverzní odstup (typ)	16v
Vrchol pulzní proud	23.1a
Maximální přepětí proud	100a
Špičková pulzní síla	600W
Zkoušejte proud	1Ma
Maximální rozpad napětí	20,5V
Ochrana ESD	Ano
Dosáhnout SVHC	Ne SVHC
Stav ROHS	Rohs3 vyhovující

Části srovnatelné s SMBJ16CA

Číslo dílu	Výrobce	Polarita	Rozpad napětí	Maximální rozpad napětí	Upínací napětí	Špičková pulzní síla	Vrchol pulzní proud	Stav ROHS	Počet kolíků
SMBJ16CA	Bourns Inc.	Obousměrné	20,5 v	20,5 v	26 v	600 w	23.1 a	Rohs3 vyhovující	2
SMBJ20CA	Bourns Inc.	Obousměrné	25,5 v	25,5 v	32,4 v	600 w	18,5 a	Rohs3 vyhovující	2
SMBJ20CA-13-F	Diody založené	Obousměrné	23,3 v	23,3 v	29,2 v	600 w	20,5 a	Rohs3 vyhovující	2
SMBJ18CA-13-F	Diody založené	-	20 v	20 v	29,2 v	600 w	20,5 a	Rohs3 vyhovující	2
SMBJ18CA	Bourns Inc.	Obousměrné	25,5 v	25,5 v	32,4 v	600 w	18,5 a	Rohs3 vyhovující	2

Klíčové funkce SMBJ16CA

Špičková pulzní síla

SMBJ16CA poskytuje špičkový pulzní výkon 600 W s průběhem 10/1000 μs.Tato kapacita pro manipulaci s výkonem pomáhá chránit citlivé obvody před náhlými elektrickými hroty a zajišťuje stabilitu během neočekávaných přepětí.

Schopnost upínání

S vynikající schopností upínání SMBJ16CA účinně omezuje nadměrné napětí na bezpečnou úroveň.To chrání downstream komponenty, což umožňuje diodě rychle řídit přepětí, aniž by riskovala poškození obvodu.

Odolnost s nízkým přepětím

SMBJ16CA, navržený s nízkým přírůstkovým odolností proti přepětí, účinně provádí během přepětí vysoké proudy.To udržuje napětí přes chráněné komponenty nízké, což zvyšuje spolehlivost zařízení v přepěťových událostech.

Kompaktní balíček povrchu

SMBJ16CA je postaven jako balíček povrchu, což usnadňuje instalaci a ideální pro ukládání místa na deskách obvodů.Tento design zjednodušuje sestavu a je kompatibilní s automatickým zařízením pro pick-and-místo a podporuje rychlou a efektivní výrobu.

Minimální proud úniku

Při typickém proudu zpětného úniku (IR) pod 1 μA, když VR překročí 12V, SMBJ16CA zabraňuje nechtěnému proudu proudit za normálních podmínek, snižuje ztrátu energie a pomáhá udržovat celkovou účinnost obvodu.

Doba rychlé odezvy

Dioda má rychlou dobu odezvy, obvykle méně než 1 pikosekundu od 0 V do rozpadu napětí, poskytuje téměř instantní ochranu před napěťovým přepětím a zajišťuje, že komponenty budou okamžitě zajištěny.

Ochrana ESD

SMBJ16CA splňuje standardy ESD IEC 61000-4-2 s ochranou až 30 kV pro výboje vzduchu i kontaktu.Díky této vysoké úrovni ochrany je vysoce efektivní při stínění obvodů před elektrostatickými výbojemi.

Ochrana EFT

Poskytuje ochranu EFT (elektrické rychlé přechod) v souladu se standardy IEC 61000-4-4, což pomáhá zabránit poruchám rychlého přechodného napětí, často způsobené přepínacími zařízeními nebo relé.

Pájení vysokoteplotní

Dioda je postavena tak, aby zpracovala vysokoteplotní pájení až do 260 ° C po dobu 10 sekund.Tím je zajištěna trvanlivost během pájecích procesů a umožňuje spolehlivý výkon i při vysokých teplotách.

Hodnocení hořlavosti UL94V-0

S hodnocením hořlavosti UL94V-0 pro svou složku plísní zajišťuje SMBJ16CA, že v případě požáru se materiál sám ponechá a poskytne další bezpečnostní prvek pro aplikace vyžadující odolnost proti plameni.

Dodržování úrovně 1 MSL

SMBJ16CA v souladu s úrovní citlivosti vlhkosti (MSL) 1 odolává neurčitému skladování za okolních podmínek bez rizika poškození vlhkosti a podporuje stabilní dlouhodobé používání.

Bez olova

Dioda je navržena s cílem bez olova, podporuje environmentální standardy a činí ji vhodný pro aplikace vyžadující dodržování předpisů ROHS (omezení nebezpečných látek).

Bez halogenu a Rohs vyhovují

SMBJ16CA je bez halogenu a plně v souladu s standardy ROHS, což z něj činí bezpečný a ekologicky šetrná volba pro různé aplikace.

Aplikace SMBJ16CA

Ochrana napájení

SMBJ16CA se běžně používá v napájecích zdrojích k ochraně před napěťovým přepětím, ke kterým může dojít v důsledku změn zátěže nebo vnějších událostí.Pomáhá udržovat výstup stabilní a zajišťuje, že připojená zařízení fungují hladce.

Průmyslové aplikace

V průmyslovém prostředí, kde je elektrická zařízení vystavena častým výkyvům a nárůstům výkonu, poskytuje SMBJ16CA přidanou odolnost.Jeho rychlá doba odezvy a vysoká hodnocení výkonu pulsu jsou vhodné pro náročné podmínky.

Správa energie

Dioda hraje roli v systémech správy energie tím, že absorbuje nadbytečné napětí a bezpečně jej přesměruje, pomáhá udržovat konzistentní výkon v celém systému a prodlouží životnost citlivých komponent.

Ochrana rozhraní I/O.

Vstupní a výstupní rozhraní mohou být zvláště zranitelná vůči elektrostatickým výbojům a přechodným napětím.SMBJ16CA chrání tato rozhraní a zajišťuje, že signály zůstávají stabilní a zařízení spojená s těmito body zůstávají bezpečná před nežádoucími přepětími.

SMBJ16CA Funkční diagram

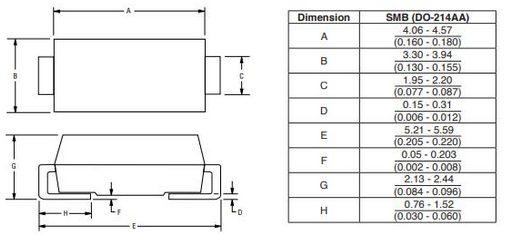

Informace o balíčku SMBJ16CA

Informace o výrobci

Společnost Bourns, Inc., která byla založena v roce 1947 Marlan a Rosemary Bourns, se etablovala jako inovátor v elektronice a neustále dodává produkty, které podporují moderní technologické potřeby.Bourns, známý pro svůj první trimpot oříznutí Trimpot Trimpot oříznuté v roce 1952, nastavil vysoký bar pro kvalitu a přesnost v elektronických komponentách.Dnes je Bourns uznáván za spolehlivé, vysoce kvalitní produkty, které slouží odvětvím, jako jsou telekomunikace, automobilový průmysl a spotřební elektronika, což pomáhá utvářet budoucnost technologie s neustálým závazkem k dokonalosti.
