Komplexní průvodce senzory mapy: funkce, typy, problémy a údržba

Senzor mapového tlaku (MAP) je dnes součástí motorů Car Absolute Tlasis (MAP), což pomáhá motoru dobře fungovat tím, že řídí, kolik paliva jde dovnitř a kdy zapalovací svíčka vystřelí.Tento senzor měří tlak vzduchu uvnitř části motoru nazývaného sacího potrubí a tyto informace odešle do řídicího modulu motoru (ECM).ECM pak použije tato data k úpravě toho, jak motor běží, a ujistil se, že pracuje hladce v různých jízdních situacích, jako je zrychlení nebo zpomalení.Tento článek se podrobně podívá na to, jak senzor mapy funguje, jeho funkce, různé typy, které přicházejí, běžné problémy, které se mohou stát, pokud senzor nefunguje správně, a způsoby, jak zjistit, co je špatné, když se vyskytnou problémy.

Katalog

Co je to mapový senzor?

Senzor rozdělovaného absolutního tlaku (MAP) je součástí systému správy motoru vozidla, která je odpovědná za zajištění optimálního výkonu a účinnosti.Měří tlak vzduchu uvnitř sacího potrubí a odešle tato data na řídicí jednotku motoru (ECU), která pak odpovídajícím způsobem upravuje vstřikování paliva a načasování zapalování.Neustálým sledováním těchto změn tlaku může ECU určit správné množství směsi vzduchového paliva potřebného pro spalování.Senzor mapy je namontován na nebo v blízkosti sacího potrubí, často blízko tělesa škrticí klapky nebo hlavy válce, kde může poskytnout přesné hodnoty hladiny tlaku vzduchu motoru.Data pomáhají motoru přizpůsobit se různým podmínkám jízdy a zlepšují celkovou citlivost a palivovou účinnost.

Senzor MAP hraje roli při optimalizaci spotřeby paliva, zajištění hladkého zrychlení a prodloužení životnosti motoru.Vzhledem k tomu, že motor vyžaduje různé poměry paliva při různých zatíženích, senzor umožňuje přesné úpravy paliva, zabrání problémům, jako je klepání motoru, špatná spotřeba paliva a pomalý výkon.Nefunkční senzor mapy může odesílat nesprávné hodnoty tlaku na ECU, což vede k příznakům, jako je drsné volnoběh, váhání během zrychlení, nadměrná spotřeba paliva nebo dokonce zastavení.Pravidelná údržba a včasné výměny selhávajícího mapového senzoru mohou zabránit nákladným opravám motoru a pomoci udržet konzistentní výkon vozidla.Měli byste rutinně kontrolovat senzor pro nahromadění uhlíku, poškození kabelů nebo vakuové úniky, abyste se ujistili, že pokračuje v fungování správně.

Senzor MAP pracuje pomocí bránice a rozchodu deformace, které společně detekují změny tlaku mezi sacím potrubím a vnějším vzduchem.Když se membrána ohýbá v reakci na kolísání tlaku, mění elektrický odpor v rozchodu napětí a vytváří napěťový signál, který ECU interpretuje.Tento signál pomáhá ECU nastavit nastavení motoru pro optimální provoz za různých podmínek, jako je vysokorychlostní zrychlení nebo volnoběh.Pokud snímač MAP selže, mechanika použije skener OBD-II ke kontrole diagnostických problémových kódů (DTC), zkontrolujte netěsnosti vakuových vedení a otestujte výstup napětí senzoru.Pokud je potřeba výměna, instalace nového mapového senzoru je přímý proces, který může zlepšit výkon motoru a palivovou účinnost.Pro zajištění hladkého a efektivního zážitku z jízdy je nutné udržovat senzor mapy v dobrém provozním stavu.

Funkce senzoru mapy

Senzor mapy (mapování absolutního tlaku) má několik důležitých funkcí, které pomáhají motoru běžet hladce.Níže jsou uvedeny některé z jeho klíčových funkcí:

• • Široký rozsah měření

Senzor mapy (mapování absolutního tlaku) pracuje v rozsahu napětí od 0 až 5 voltů, což mu umožňuje detekovat i nejmenší změny tlaku uvnitř sacího potrubí.Tato schopnost umožňuje řídicímu modulu motoru (ECM) nepřetržitě analyzovat tlak vzduchu motoru a provést úpravy vstřikování paliva a načasování zapalování.Udržováním optimální směsi vzduchu-paliva pomáhá senzor předcházet problémům, jako je klepání motoru, váhání nebo nadměrná spotřeba paliva.Široký rozsah měření zajišťuje, že motor se hladce přizpůsobuje různým podmínkám jízdy, ať už vozidlo zrychluje, volnoběh nebo pracuje při těžkých zatíženích.Bez přesného a responzivního senzoru MAP může ECM přepočítat dodávání paliva, což vede ke špatnému výkonu motoru a zvýšení emisí.Proto je pro udržení palivové účinnosti, výkonu a celkového zdraví motoru mít senzor se širokým a spolehlivým rozsahem měření.

• • Vysoká přesnost

Přesnost je jedním z nejvíce funkcí senzoru mapy, protože přímo ovlivňuje schopnost motoru upravit nastavení paliva a zapalování.Vzhledem k tomu, že motor zažívá různá zatížení, například když řidič zrychluje, zpomaluje nebo stoupá na strmý kopec, musí senzor poskytovat vysoce přesné hodnoty tlaku, aby se zabránilo problémům s výkonem.Mírné nesprávné výpočty v tlakových údajích by mohlo vést k nadměrné spotřebě paliva, nevyrovnanému volnoběhu nebo váhání motoru.Poskytováním přesných informací umožňuje senzor MAP ECM zajistit optimální účinnost spalování, snížit emise a zlepšit spotřebu paliva.U moderních vozidel používají pokročilé senzory MAP pro zvýšení přesnosti snímací prvky s vysokým rozlišením, což zajišťuje, že i drobné kolísání tlaku jsou detekovány a předány okamžitě.Tato přesnost je důležitá u přeplňovaných motorů, kde dochází k rychlému tlaku a směs paliva musí být jemně vyladěna, aby se zabránilo poškození motoru a udržovalo výkon.

• • Trvanlivost v drsných podmínkách

Senzor MAP se nachází v srdci motorového zálivu a je neustále vystaven extrémním teplotám, vibracím a kontaminantům, jako je prach, olej a palivové páry.Navzdory těmto drsným podmínkám musí senzor udržovat svou funkčnost po dlouhou dobu.Vysoce kvalitní senzory map jsou vytvořeny pomocí robustních materiálů, které vydrží kolísání teploty a vibrace motoru bez ztráty přesnosti.Některé senzory přicházejí s ochrannými povlaky nebo utěsněnými pouzdrami, aby zabránily ovlivňování jejich výkonu vlhkosti nebo zbytků.Trvanlivost je klíčová, protože selhávající senzor mapy může způsobit vynechání motoru, drsné volnoběh nebo ztrátu energie, což může být pro majitele vozidel frustrující i nákladné.Pravidelné opotřebení může degradovat výkon senzoru, takže investování do vysoce kvalitního a dlouhodobého senzoru může minimalizovat potřebu častých náhrad a zabránit neočekávaným poruchám.

• • Rychlá doba odezvy

Vysoce výkonný senzor mapy musí být schopen okamžitě reagovat na kolísání tlaku v potrubí, což zajišťuje, že ECM může provést úpravy sekundy sekundy vzduchového paliva.Pomalý nebo zaostávací senzor by mohl způsobit zpožděnou odezvu škrticí klapky, váhání nebo dokonce vynechání.Když ovladač náhle zrychlí nebo zpomaluje, tlak uvnitř sacího potrubí se rychle změní a senzor MAP musí bez prodlení bez prodloužení odesílat aktualizované hodnoty do ECM.Moderní mapové senzory jsou navrženy s vysokorychlostními elektronickými komponenty, které umožňují téměř okamžitý přenos dat, což pomáhá udržovat hladké zrychlení a efektivní spalování paliva.Rychle reagující senzor mapy také zvyšuje bezpečnost vozidla tím, že zajišťuje, že motor nezastaví ani neztrácí energii ve vážných okamžicích, například při sloučení na dálnici nebo předjíždění jiného vozidla.

• • Kompatibilní výstupní signály

Aby byl správně fungován, musí senzor mapy hladce komunikovat s ECM vozidla, což vyžaduje kompatibilitu se správným typem signálu, buď založeným na napětí (analogové) nebo frekvenční (digitální).Senzor převádí hodnoty tlaku na elektrický signál, který ECM interpretuje pro upravení vstřikování paliva a načasování zapalování.Pokud je výstupní signál slabý, nekonzistentní nebo nekompatibilní se systémem vozidla, může ECM nesprávně interpretovat data, což vede ke špatnému výkonu motoru, zvýšení emisí nebo dokonce spuštění varovných světel na palubní desce.Mnoho senzorů designu mapy, které odpovídají specifickým elektrickým požadavkům různých modelů vozidel, což zajišťuje, že výstup senzoru zůstává stabilní a přesný.Vysoce kvalitní senzor mapy se silným a spolehlivým výstupem signálu může zlepšit celkový výkon motoru a účinnost paliva a zároveň zabránit nepravdivým chybovým kódům, které by mohly vést k zbytečným opravám.

• • Vestavěné diagnostické funkce

Senzory map přicházejí s autodiagnostickými schopnostmi, což umožňuje ECM vozidla detekovat potenciální selhání senzorů, než způsobí problémy s motorem.Pokud senzor začne poskytovat nekonzistentní nebo nesprávné odečty, může spustit kontrolní světlo motoru (CEL) a uložit diagnostický problémový kód (DTC) v paměti ECM.Tato funkce pomáhá mechanice rychle identifikovat problém bez rozsáhlého odstraňování problémů, šetření času a zkrácení nákladů na opravu.Včasná detekce selhávajícího mapového senzoru zabraňuje vážným důsledkům, jako je klepání motoru, ztráta energie nebo neefektivní spalování paliva, což může vést k drahým opravám, pokud bude ponecháno neadresované.Některé pokročilé senzory MAP mají dokonce i mechanismy bezpečných selhání, což umožňuje ECM vstoupit do režimu kulhání, pokud senzor zcela selže, což zabrání dalšímu poškození motoru.Tato vestavěná diagnostika zajišťuje, že motor funguje co nejúčinněji a zároveň minimalizuje riziko náhlých selhání.

Struktura senzoru mapy

Senzor mapy (mapování absolutního tlaku) je pečlivě navržen tak, aby měřil tlak vzduchu uvnitř sacího potrubí motoru.Má několik klíčových částí, které spolupracují na odeslání přesných informací do řídicího modulu motoru (ECM).Tyto komponenty zajišťují, že motor dostává správnou směs paliva pro hladký a efektivní provoz.

Silikonová membrána: Srdce senzoru

V jádru senzoru mapy leží křemíkovou membránu, tenká, ale vysoce citlivá složka zodpovědná za detekci změn tlaku.Tato membrána je vyrobena z mikro-machinovaného křemíku nebo jiného flexibilního polovodičového materiálu, který je navržen tak, aby reagoval přesně na měnící se tlak uvnitř sacího potrubí.Když motor běží, tlak v potrubí kolísá v závislosti na poloze škrticí klapky, zatížení motoru a výšce.Membrána reaguje ohýbáním nebo ohnutím v poměru k těmto variacím.Když se bránice pohybuje, způsobuje měřitelnou změnu elektrických vlastností, jako je odpor nebo kapacita.

Tyto nepatrné změny jsou potřeba provozu senzoru, protože slouží jako nezpracovaná data potřebná k určení přesné úrovně tlaku.Protože tlak uvnitř sacího potrubí přímo ovlivňuje vstřikování paliva a načasování zapálení, přesnost bránice je dobrá pro zajištění efektivního spalování.Trvanlivost křemíkové membrány je také důležitým faktorem ve výkonu senzoru.Vzhledem k drsnému prostředí uvnitř motorového zálivu, kde jsou přítomny vysoké teploty, vibrace a kontaminanty, musí být bránice navržena tak, aby tyto podmínky vydržela, aniž by se v průběhu času snížila.Ochranné povlaky se často používají ke zvýšení dlouhověkosti a spolehlivosti membrány, což zajišťuje konzistentní výkon po celou dobu senzoru.

Zpracování signálu: Převod tlaku na data

Elektrická odezva generovaná pohybem bránice je extrémně malá a vyžaduje další zpracování, než může být použity ECM.Zde přichází do hry obvody zpracování signálu uvnitř senzoru mapy.Tyto obvody zesilují a upřesňují slabý signál produkovaný membránou a přeměňují jej na formu, kterou může ECM přesně interpretovat.Většina mapových senzorů používá typ odporového nebo kapacitního snímacího mechanismu, který převádí změny tlaku do elektrického signálu.Protože však počáteční signál je příliš slabý na to, aby byl spolehlivý, je do senzoru začleněn obvod zesilovače pro posílení dat před přenosem.

Tento proces zesílení eliminuje šum nebo rušení, které by mohlo vést k nepřesným hodnotám, což zajišťuje, že ECM dostává přesné informace o tlaku.Po zesílení je elektrický signál dále zpracován, aby se vytvořil standardizovaný výstup.To je nutné, protože různá vozidla a systémy ECM vyžadují různé formáty signálu.Některé senzory používají analogové signály založené na napětí, zatímco jiné používají digitální signály založené na frekvenci.Schopnost jemně doladit a zpracovat tyto signály umožňuje, aby senzor mapy efektivně fungoval v celé řadě značek a modelů, což zajišťuje kompatibilitu s různými architekturami řízení motoru.

Analogové a digitální výstupy: Komunikace s ECM

Po zpracování signálu musí být odeslán do ECM ve formátu, který lze správně interpretovat.Senzory MAP používají metody analogového nebo digitálního výstupu v závislosti na návrhu vozidla a typu používaného ECM.Tyto výstupní signály umožňují ECM upravit vstřikování paliva, načasování zapalování a další parametry motoru na základě naměřeného tlaku potrubí.Analogové mapové senzory výkonu nepřetržitě měnící se signál napětí.V tomto systému se napětí zvyšuje nebo snižuje úměrně tlaku potrubí.Například při vyšších tlacích (například během plného škrticí klapky) může senzor vyvolat vyšší napětí, zatímco při nižším tlaku (například při volnoběhu nebo zpomalení) by napětí bylo nižší.ECM čte tyto změny napětí v čase a odpovídajícím způsobem provádí přesné úpravy.

Naproti tomu senzory digitálních map používají signál modulovaný impulzou nebo frekvenčně.Místo nepřetržitého napětí tyto senzory odesílají data ve formě on-off pulzů nebo změn frekvence, které ECM pak dekóduje do hodnoty tlaku.Digitální signály jsou méně náchylné k rušení a mohou být v některých aplikacích přesnější, což je činí výhodnější pro vysoce výkonné nebo moderní motorové systémy.Bez ohledu na typ výstupu se ECM spoléhá na tyto informace, aby udržoval optimální spalování, zabránil problémům, jako jsou vynechávání, klepání nebo neefektivní spotřebu paliva.

Kompenzace teploty: zajištění přesnosti ve všech podmínkách

Kolísání teplotních kolísání odečty tlaku, proto je kompenzace teploty funkcí v designu senzoru map.Protože se vzduch rozšiřuje nebo uzavírá smlouvy se změnami teploty, mohly by neupravené odečty vést k nesprávným výpočtům směsi palivového vzduchu.Aby tomu bylo zabráněno, moderní senzory MAP zahrnují obvod kompenzace teploty, který koriguje pro změny životního prostředí, aby byla zajištěna přesná měření tlaku.Tento obvod se skládá z termistoru nebo jiných komponent citlivých na teplotu, které detekují změny teploty okolního nebo sacího vzduchu.Když se teplota zvyšuje nebo snižuje, senzor odpovídajícím způsobem upraví odečet tlaku, což zabraňuje chybám při dodávání paliva.

Bez kompenzace teploty by mohl senzor mapy nesprávně interpretovat změny hustoty vzduchu, což by vedlo k bohatým nebo libovým palivovým směsi, špatnému výkonu motoru a dokonce ke zvýšení emisí.Důležitost kompenzace teploty se projevuje v extrémních povětrnostních podmínkách.V chladném podnebí je vzduch hustší, což by mohlo vést k nadměrnému palivu, pokud by senzor nezohlednil pokles teploty.V horkých podmínkách se vzduch rozšiřuje a bez kompenzace může ECM příliš snížit dodávku paliva, což způsobuje váhání nebo ztrátu energie.Integrací korekce teploty zajišťuje senzor MAP efektivně, bez ohledu na vnější změny teploty.

Vestavěná diagnostika: Detekce problémů včas

Pro zvýšení spolehlivosti a zjednodušení údržby přichází mnoho moderních mapových senzorů se autoagnostickými schopnostmi.Tyto vestavěné monitorovací systémy pomáhají detekovat poruchy senzoru a komunikovat problémy s ECM.Pokud je problém detekován, jako je vadná membrána, problém s zapojením nebo nekonzistentní výstup signálu, může ECM zaznamenávat kód chyby a ve většině případů spustit kontrolní světlo motoru (CEL) na palubní desce.ECM nepřetržitě monitoruje signál senzoru MAP pro abnormality.Pokud se výstup senzoru odchyluje od očekávaných hodnot, jako je čtení nerealisticky vysokého nebo nízkého tlaku pro daný stav motoru, ECM jej označí jako potenciální selhání.

Mechanika pak může načíst diagnostické problémové kódy (DTCS) pomocí skenovacího nástroje, což umožňuje rychlou identifikaci a řešení problémů s problémy souvisejícím s senzorem.Senzory map pomáhají předcházet vážnějším problémům s motorem.Včasná detekce poruch může zabránit problémům, jako je nadměrná spotřeba paliva, špatná zrychlení, drsné volnoběh nebo vynechávání motoru.To nejen zvyšuje spolehlivost vozidla, ale také snižuje náklady na opravu tím, že umožňuje včasnou náhradu senzoru dříve, než to vede k závažným problémům s výkonem motoru.

Obrázek 2. Struktura senzoru mapy

Typy senzorů mapy

Senzory mapy (mapování absolutního tlaku) přicházejí v různých typech, které jsou navrženy tak, aby vyhovovaly specifickým potřebám různých motorových systémů.Každý typ měří tlak vzduchu odlišně a zajišťuje, že systém řízení motoru získává nejpřesnější data pro nastavení paliva, načasování zapalování a celkový výkon motoru.Porozumění těmto typům pomáhá při výběru správného senzoru pro požadavky vozidla.Níže jsou uvedeny hlavní typy mapových senzorů spolu s jejich jedinečnými funkcemi a výhodami.

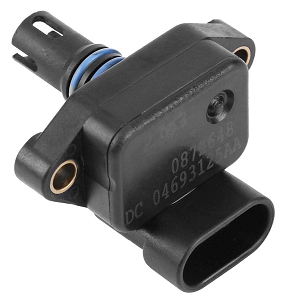

Senzor absolutního tlakové mapy

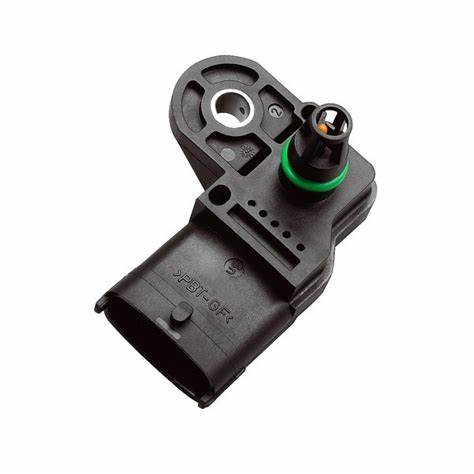

Senzor absolutního tlakové mapy měří přesný tlak vzduchu uvnitř sacího potrubí pomocí dokonalého vakua (nulového tlaku) jako jeho referenčního bodu.To znamená, že senzor neuvažuje změny atmosférického tlaku, ale místo toho se zaměřuje pouze na skutečné úrovně tlaku uvnitř sacího potrubí motoru.Protože se spoléhá na neměnný vakuový odkaz, poskytuje konzistentní hodnoty bez ohledu na vnější podmínky prostředí, jako je nadmořská výška nebo počasí.Tento typ senzoru je prospěšný u vysoce výkonných a nucených indukčních (přeplňovaných nebo přeplňovaných) motorů, kde je udržování přesných hodnot tlaku dobré pro optimalizaci výkonu a účinnosti paliva.

Na rozdíl od jiných senzorů, které by mohly být ovlivněny fluktuacemi atmosférického tlaku, senzor absolutního tlakové mapy zajišťuje, že motor pracuje efektivně za široké škály jízdních podmínek.Často se používá ve vozidlech, která často cestují po různých nadmořských výškách, protože změny v nadmořské výšce neovlivňují jeho hodnoty tlaku.Neustálým poskytováním přesných a stabilních údajů o tlaku potrubí umožňují senzory mapy absolutního tlaku ECM provést úpravy vstřikování paliva a načasování zapalování.To umožňuje motoru udržovat optimální účinnost spalování, snížit emise a zvyšovat celkový výkon.Spolehlivost senzorů absolutního tlakové mapy z nich z nich činí preferovanou volbu pro aplikace zaměřené na výkon a vysokou nadmořskou výšku.

Obrázek 3. Senzor absolutního tlakové mapy

Senzor mapy tlakové mapy měřidla

Senzor tlakové mapy měřicího tlaku funguje měřením rozdílu mezi tlakem sacího potrubí a atmosférickým tlakem obklopujícím motoru.Na rozdíl od senzoru absolutního tlakového mapy, který odkazuje na perfektní vakuum, senzor tlaku měřicího tlaku neustále porovnává tlak potrubí s vnějším tlakem vzduchu.Díky tomuto relativnímu měření je vhodné pro přirozeně aspirované motory, které se spoléhají na atmosférické podmínky pro správné spalování a účinnost.U přirozeně aspirovaných motorů, motorů bez turbodmychadel nebo kompresorů, vnější tlak vzduchu ovlivňuje výkon motoru.Jak se atmosférický tlak mění v důsledku počasí, nadmořské výšky nebo podmínek prostředí, snímač mapy rozchodu pomáhá odpovídajícím způsobem upravit dodávání paliva a načasování zapalování.

Tím je zajištěno, že motor pokračuje efektivně, bez ohledu na změny vnějšího tlaku.Například při jízdě ve vyšších nadmořských výškách, kde je atmosférický tlak nižší, bude ECM kompenzovat úpravou poměru vzduchového paliva k udržení hladkého provozu.Neustálým sledováním tlakového rozdílu mezi sacím potrubím a vnějším prostředím zajišťuje snímač mapy měřidla optimální funkce motoru.Pomáhá zlepšit účinnost paliva, podporuje hladké zrychlení a udržuje stabilní volnoběh.Tato adaptabilita z něj dělá běžnou volbu u vozidel, která fungují v různých podmínkách prostředí, kde je třeba započítat kolísání atmosférického tlaku.

Obrázek 4. Senzor mapy měřicího tlaku

Senzor mapy diferenciálního tlaku

Senzor diferenciálního tlakové mapy měří tlakový rozdíl mezi dvěma specifickými body v systému sacího saje, než jednoduše odkazuje na vnější atmosférický tlak nebo vakuum.Obvykle tento senzor porovnává hladiny tlaku mezi sacím potrubím a tělem škrticí klapky nebo jiným umístěním v samém systému.Poskytnutím podrobnějšího měření průtoku vzduchu a tlaku je užitečné pro detekci problémů s výkonem souvisejícími s přívodem vzduchu a dýcháním motoru.Tento typ senzoru je cenný v pokročilých systémech správy motorů, které vyžadují přesnou diagnostiku pro problémy související s proudem vzduchu.

Například, pokud je ve vzduchovém filtru ucpán, vakuový únik nebo překážku v těle škrticí klapky, senzor diferenciálního tlakové mapy může detekovat neobvyklý pokles tlaku nebo zvýšit.Pokud k takovým nesrovnalostem dojde, ECM obdrží data ze senzoru a může spustit varovné světlo nebo upravit nastavení motoru, aby se kompenzoval problém.Díky své schopnosti diagnostikovat neefektivnost proudění vzduchu se senzor diferenciálního tlakové mapy běžně používá ve vozidlech s komplexními systémy sacího systému, přeplňovanými motory a systémy řízení emisí.Pomáhá udržovat optimální příjem vzduchu, zabraňuje problémům s výkonem, jako je snížený výkon nebo špatná spotřeba paliva, a přispívá k celkové účinnosti motoru.Díky tomu je důležitou součástí moderních strategií diagnostických a emisí.

Obrázek 5. Senzor mapy diferenciálního tlaku

Senzor frekvenční výstupní mapy

Senzor frekvenční výstupní mapy přenáší tlaková data do ECM pomocí proměnlivého frekvenčního signálu místo napěťového signálu.Jak se změní tlak rozdělovače, senzor upravuje frekvenci jeho signálních pulzů, které ECM poté interpretuje pro stanovení vhodné nastavení palivové směsi a zapálení.Tato metoda přenosu dat je účinná v prostředích, kde by elektrický šum a rušení mohly narušit tradiční signály založené na napětí.Senzory frekvenční výstupní mapy byly široce používány ve starších modelech vozidel a specializovaných motorových systémech, zejména v aplikacích, kde byla elektrická stabilita prioritou.Protože signály založené na frekvenci jsou méně citlivé na zkreslení elektromagnetického rušení, byly tyto senzory často upřednostňovány ve vysoce výkonných nebo průmyslových motorech, které fungovaly za extrémních podmínek.

Byly běžné v raných elektronických systémech vstřikování paliva.Ačkoli tyto senzory nejsou tak široce používány v moderních vozidlech kvůli pokroku v napětí založených na mapových senzorech, stále se nacházejí v určitých starších systémech.Některá specializovaná vozidla a průmyslové aplikace nadále používají senzory frekvenčního výstupu pro jejich trvanlivost a odpor k šumu signálu.Zatímco novější technologie je do značné míry nahradily, zůstávají důležitou součástí historie automobilů a specifických inženýrských aplikací.

Senzor mapy analogového napětí

Analogový výstupní mapa napětí pracuje odesíláním nepřetržitě měnící se signál napětí k ECM, což odpovídá změnám tlaku v potrubí.Jak se tlak sacího potrubí zvyšuje nebo snižuje, senzor vytváří přiměřený napěťový výstup, který ECM používá k provedení úprav v injekci paliva, načasování zapalování a dalších funkcích motoru.Tento typ senzoru MAP je nejčastěji používán v moderních vozidlech díky jeho přesnosti, jednoduchosti a bezproblémové integraci s elektronickými řídicími systémy.ECM může rychle zpracovávat signály napětí ze senzoru, aby provedl úpravy, což zajišťuje, že motor běží účinně za různých jízdních podmínek.

Hladká, kontinuální povaha výstupu napětí umožňuje přesnou kontrolu směsí vzduchu-palivo, což vede k lepší spotřebě paliva, snížené emise a zlepšení výkonu motoru.Jednou z potenciálních nevýhod senzorů výstupní mapy napětí je však jejich náchylnost k elektrickému rušení, což může příležitostně způsobit nepřesné hodnoty nebo narušení signálu.Navzdory tomu tyto obavy minimalizovaly pokroky v technologiích stínění a filtrování, což činí analogové senzory výstupní mapy napětí preferovanou volbou.Jejich spolehlivost, dostupnost a kompatibilita s současnými ECM zajišťují jejich neustálé rozsáhlé používání v automobilových aplikacích.

Funkce senzoru mapy

Senzor mapy (mapování absolutního tlaku) je více než jen nástroj pro měření tlaku vzduchu uvnitř motoru.Hraje roli ve správě motoru tím, že pomáhá modulu řízení motoru (ECM) upravit dodávání paliva a načasování zapalování na základě množství vzduchu vstupujícího do motoru.Toto nastavení je nutné, protože motory pracují za různých podmínek, jako je zrychlení, volnoběh nebo jízda do kopce.Senzor mapy zajišťuje, že motor získává správnou směs vzduchu-palivo za všech okolností, což pomáhá vozidlu běžet hladce a efektivně.

Jednou z nejdůležitějších úloh senzoru mapy je pomoci kontrolovat palivovou účinnost.Pokud motor potřebuje více energie, například během tvrdého zrychlení, senzor detekuje nízký tlak v sacím potrubí a signalizuje ECM ke zvýšení vstřikování paliva.Na druhou stranu, když auto plaví stabilní rychlostí, senzor detekuje vyšší tlak, což umožňuje ECM snížit spotřebu paliva ke zlepšení počtu kilometrů.Tento proces pomáhá řidičům ušetřit peníze na palivu při zachování silného výkonu motoru.

Další hlavní funkcí senzoru MAP je regulace načasování zapalování.Načasování zapalování určuje, kdy zapalovací svíčka zapálí palivo uvnitř motoru.Pokud jiskra dojde příliš brzy nebo příliš pozdě, může motor vynechat, ztratit energii nebo odpadní palivo.Senzor MAP pomáhá ECM upravit načasování jiskry na základě hladiny tlaku vzduchu, což zajišťuje hladce motoru bez klepání nebo váhání.To je důležité u přeplňovaných a vysoce výkonných motorů, kde je pro optimální výkon a účinnost nezbytné přesné načasování.

Senzor MAP také hraje roli při snižování emisí.Poskytováním přesných dat ECM pomáhá zajistit, aby poměr vzduch-paliva nebyl příliš bohatý (příliš mnoho paliva) ani příliš štíhlý (příliš málo paliva).Správně vyvážená směs zajišťuje čistě palivo palivo a snižuje škodlivé plyny, jako je oxid uhelnatý (CO), uhlovodíky (HC) a oxidy dusíku (NOX).Tato funkce je důležitá pro splnění environmentálních předpisů a udržování vozidla v souladu s emisními standardy.

Příčiny špatného senzoru mapy

Vadný senzor mapy (rozdělovače absolutního tlaku) může vést ke špatnému výkonu motoru, snížení účinnosti paliva a hrubému volnoběhu.Několik faktorů může způsobit selhání senzoru MAP, což je nutné k identifikaci a řešení těchto problémů včas.Níže jsou uvedeny hlavní příčiny špatného senzoru mapy spolu s podrobnými vysvětleními.

Věk a opotřebení senzoru v průběhu času

V průběhu času se senzor mapy přirozeně opotřebovává kvůli nepřetržitému používání.Vnitřní komponenty, včetně membrány a elektronických obvodů, mohou degradovat, což vede k nepřesnému odečtu tlaku.Jak senzor stárne, jeho schopnost detekovat změny tlaku vzduchu oslabuje, což způsobuje, že řídicí jednotka motoru (ECU) přijímá nesprávná data.To může vést ke špatnému zrychlení, hrubému volnoběhu nebo ke zvýšení spotřeby paliva.Starší senzory mohou také vyvinout vnitřní elektrické poruchy, což vede ke zpožděné nebo žádné odpovědi ze senzoru.Pravidelné kontroly údržby a včasné výměny senzoru stárnoucí mapy mohou pomoci zabránit neočekávaným problémům s motorem.

Vystavení extrémním teplotám a vibracím

Engine Bay je drsné prostředí, které vystavuje senzor mapy vysokému teplu, silným vibracím a změnám konstantního tlaku.Extrémní teploty mohou způsobit, že se komponenty senzorů rozšiřují a stahují, což vede k prasklinám, volným spojením nebo vnitřním poškozením.Kontinuální vibrace motoru mohou oslabit pouzdro senzoru, což způsobí, že vnitřní obvody rozbijí nebo vyvinou volné připojení zapojení.Pokud se senzor stane nestabilním kvůli poškození vibrací, může do ECU odeslat kolísající nebo nepřesné signály.Udržování senzoru správně zajištěné a zajištění dobré izolace může zabránit poruchám teploty a vibrací.

Vakuové úniky v systému sacího systému

Únik vakua je jednou z nejčastějších příčin nesprávných odečtů senzoru MAP.Senzor se opírá o přesné odečty tlaku z sacího potrubí, aby správně fungoval.Pokud dojde k úniku ve vakuové hadici nebo systému saje, může senzor detekovat úroveň falešného tlaku, což způsobí, že ECU nesprávně vypočítaje dodávání paliva a načasování zapalování.Úniky vakua mohou nastat v důsledku prasklých nebo uvolněných vakuových hadic připojených ke senzoru mapy, opotřebovaným těsněním kolem sacího potrubí a úniky poblíž těla škrticí klapky nebo sací ventily.Mezi příznaky úniku vakua ovlivňující senzor mapy patří drsné volnoběh, zastavení nebo ztrátu energie.Kontrola uvolněných nebo poškozených vakuových linek a úniku utěsnění může zabránit nepřesnému hodnocení senzorů.

Kontaminace nečistotami, olejem a troskami

Nečistoty, olej a nahromadění uhlíku mohou ucpat senzor mapy, což ovlivňuje jeho schopnost přesně měřit tlak.K kontaminaci se často vyskytuje v důsledku olejových párů ze systému větrání klikové skříně, špinavé vzduchové filtry nebo expozice špíně motoru a úlomků silnic.Když se senzor ucpává, může odeslat zpožděné nebo nesprávné signály na ECU, což vede ke špatné palivové účinnosti a pomalému výkonu.V závažných případech může kontaminace senzor zcela blokovat a brání v jeho fungování.Pravidelné čištění sacího systému a výměna vzduchových filtrů může pomoci zabránit hromadění a zajistit přesné hodnoty senzorů.

Výrobní vady a senzory špatné kvality

I když to není příliš běžné, některé senzory MAP mohou mít vady továrny nebo komponenty špatně kvality, které způsobují včasné selhání.Senzory s nízkou kvalitou nemusí odolat tvrdým podmínkám motoru, což vede k nepřesným hodnotám nebo krátkým životem.Mezi příznaky vadného senzoru patří nepravidelné chování motoru, jako je náhlé zastavení, vynechávání nebo potíže s zahájením vozidla.Použití OEM (výrobce původního vybavení) nebo vysoce kvalitních senzorů náhradních dílů může pomoci zabránit předčasnému selhání způsobenému výrobním vadám.

Vadné zapojení, volná připojení nebo nesprávná instalace

Senzor mapy se spoléhá na elektrické zapojení a odesílá signály na ECU.Poškozené dráty, korodované konektory nebo nesprávná instalace mohou narušit přenos signálu, což způsobí, že senzor odesílá nesprávná data nebo přestane úplně fungovat.Mezi běžné problémy související s kabelem patří roztřepené nebo zlomené dráty v důsledku opotřebení, zkorodované nebo špinavé konektory, které brání silnému elektrickému spojení a uvolněné montáž senzoru, což způsobuje nestabilní hodnoty.Pokud není senzor nainstalován správně, nemusí se správně vyrovnat s sacím potrubím, což vede k chybám čtení tlaku.Kontrola připojení zapojení, zajištění zabezpečené instalace a výměna poškozených vodičů může pomoci obnovit správnou funkci senzoru.

Jak funguje senzor mapy?

Důležitou součástí systému správy motoru vozidla je senzor s absolutním tlakem (MAP).Pomáhá řídicí jednotce motoru (ECU) určit, kolik vzduchu vstupuje do motoru, což umožňuje přesné úpravy vstřikování paliva a načasování zapalování.Bez správně fungujícího senzoru mapy může motor bojovat se špatným výkonem, drsným volnoběhem a zvýšenou spotřebou paliva.Ve svém jádru funguje senzor mapy měřením tlaku vzduchu uvnitř sacího potrubí.Vstupní potrubí je součástí motoru, kde se vzduch před vstupem do spalovací komory mísí s palivem.Vzhledem k tomu, že množství vzduchu v motoru se mění na základě polohy škrticí klapky, zatížení motoru a rychlosti, senzor MAP poskytuje hodnoty tlaku ECU.Tyto hodnoty pomáhají ECU upravit směs vzduchu-paliva a zajistit, aby motor dostával správné množství paliva ve správný čas.

Senzor mapy používá membránu a elektronický obvod k měření změn tlaku vzduchu.Uvnitř senzoru jsou dvě komory: jedna strana je vystavena okolnímu (vnějšímu) vzduchu a druhá je spojena s sacím potrubím.Když motor běží, tlak vzduchu uvnitř rozdělovače se neustále mění v závislosti na tom, kolik se škrticí klapky otevírá nebo zavírá.Jak se tento tlak mění, membrána uvnitř senzoru se pohybuje nebo se ohýbá a tento pohyb je přeměněn na elektrický signál, který je odesílán na ECU.

Senzor MAP pracuje na 5-voltovém referenčním systému, což znamená, že má tři elektrické připojení: referenční napětí, návrat signálu a zemnící vodič.Řídicí modul pohonného ústrojí (PCM), který spravuje různé funkce motoru, poskytuje referenční signál 5 V senzoru.Senzor MAP poté nastaví toto napětí na základě tlaku vzduchu v sacím potrubí.Pokud je tlak vysoký (více vzduchu vstupuje do motoru, například během zrychlení), snímač zvyšuje výstupní napětí.Pokud je tlak nízký (méně vstupuje vzduch, například při volnoběhu nebo zpomalení), napětí se snižuje.Tento variabilní signál je odeslán zpět do PCM, což mu umožňuje vypočítat přívod vzduchu motoru a podle toho upravit vstřikování paliva.

Obrázek 6. Průřezové a vnější pohledy na senzor mapy

Když je škrticí klapku plně otevřený, například během tvrdého zrychlení, tlak uvnitř sacího potrubí je blízko atmosférickému tlaku, což znamená, že je méně vakuum.Senzor MAP detekuje tuto změnu a signalizuje ECU pro zvýšení vstřikování paliva a poskytuje motoru větší výkon.Na druhou stranu, když je škrticí klapku téměř uzavřeno, například když se auto zpomaluje nebo je na volnoběh, v savém potrubí je vyšší vakuový tlak.Senzor MAP to detekuje a řekne ECU, aby snížila vstřikování paliva, pomáhá ušetřit palivo a zabránit nadměrným emisím.

Další funkcí senzoru MAP je jeho role při nastavení načasování zapalování.ECU používá hodnoty tlaku senzoru k určení nejlepšího času k zapálení směsi vzduchového paliva uvnitř válců.Pokud je tlak vysoký (což ukazuje na těžké zatížení motoru), ECU zvyšuje načasování zapalování ke zvýšení energie a účinnosti.Pokud je tlak nízký, ECU zpomaluje načasování, aby se zabránilo klepání nebo chybám, což zajišťuje hladký motor.

Senzor MAP se také používá při diagnostice a kontrole emisí.Pokud senzor poskytuje nesprávné hodnoty v důsledku poškození, kontaminace nebo kabeláž, může ECU zaregistrovat potíže s kódem a zapnout světlo kontrolního motoru (CEL).Mezi běžné příznaky vadného mapového senzoru patří váhání během zrychlení, špatná spotřeba paliva, zastavení motoru nebo černý kouř z výfuku.Vzhledem k tomu, že senzor hraje roli při udržování správné směsi vzduchového paliva, může nesprávný senzor mapy vést k vyšším emisím a potenciálnímu selhání při testech emisí.

Kódy senzoru mapy

Pokud senzor mapy (mapování absolutního tlaku) nefunguje správně, může řídicí jednotka motoru vozidla (ECU) uložit potíže s kódem a zapnout kontrolní světlo motoru (CEL).Tyto problémové kódy, známé také jako diagnostické problémové kódy (DTCS), pomáhají mechanice a majitelé vozidel identifikují a opravují problémy související s senzorem.Kódy lze načíst pomocí skeneru OBD-II, nástroje, který čte uložené poruchové kódy z počítače vozidla.Níže jsou uvedeny nejběžnější problémové kódy související s senzory MAP a jejich vysvětlení.

• • P0105: Porucha obvodu senzoru mapy

Potížkový kód P0105 se spustí, když řídicí jednotka motoru (ECU) detekuje problém v rámci senzorového obvodu absolutního tlaku (MAP).Senzor MAP hraje roli při monitorování tlaku vzduchu v sacím potrubí, což umožňuje ECU vypočítat vhodnou směs vzduchu-paliva pro optimální výkon motoru.Když tento obvod zažije poruchu, může to být způsobeno různými faktory, jako je volné nebo poškozené zapojení, zkorodované elektrické kontakty, které narušují správný přenos signálu nebo selhávající senzor, který již neposkytuje přesné hodnoty.Protože za odesílání dat na ECU je zodpovědný senzor MAP, jakékoli narušení jeho funkce může ovlivnit účinnost a pohotovost motoru.

Když obvod senzoru MAP nedokáže přenášet správné odečty tlaku, může se ECU snažit správně upravit směs paliva vzduchu, což vede k různým problémům s výkonem.Můžete mít příznaky, jako je špatná palivová účinnost, váhání během zrychlení nebo dokonce neočekávané zastavení motoru.Protože ECU se spoléhá na přesné tlakové údaje pro regulaci spalování, mohou nesprávné hodnoty vést k příliš bohaté nebo štíhlé směsi, což negativně ovlivňuje jak sílu, tak emise.Chcete -li tento problém vyřešit, zkontrolujte poškození připojení zapojení, vyzkoušejte výstup senzoru a potvrďte, zda funguje správně, a podle potřeby vyměňte jakékoli vadné komponenty.Řešení problému včasného řešení může pomoci zabránit dalším problémům s výkonem motoru a zajistit hladký provoz.

• • P0106: Problém s rozsahem senzorů/výkonu na mapování

Kód P0106 ​​se objevuje, když ECU detekuje, že senzor MAP poskytuje odečty tlaku, které spadají mimo očekávaný rozsah.To znamená, že senzor buď detekuje hodnoty, které jsou ve vztahu k současným provozním podmínkám motoru příliš vysoké nebo příliš nízké.Vzhledem k tomu, že senzor mapy je navržen tak, aby monitoroval tlak na sací potrubí a podle toho upravil dodávání paliva, mohou jakékoli nesprávné hodnoty způsobit narušení výkonu.K tomuto problému může přispět několik faktorů, včetně nefunkčního senzoru, který poskytuje nepřesné hodnoty tlaku, vakuových úniků v sacím potrubí nebo připojených hadicích a kontaminace nečistotami nebo troskami, které narušují schopnost senzoru měřit tlak přesně.

Když ECU dostává nesprávné tlakové údaje, může se snažit správně vyvážit směs vzduchového paliva, což vede k znatelným příznakům, jako je váhání motoru, hrubé volnoběh, missire a zvýšení škodlivých emisí.Pokud senzor MAP posílá abnormálně vysokotlaké hodnoty, může ECU vložit nadměrné palivo, což způsobí neefektivní spalování a zvýšenou spotřebu paliva.Naopak, pokud senzor podceňuje tlak, motor nemusí dostávat dostatek paliva, což má za následek špatné zrychlení a pomalý výkon.Chcete -li tento problém diagnostikovat a vyřešit, mechanika vyčistěte senzor mapy, aby odstranil jakékoli zbytky, prohlédněte si sací potrubí a hadice pro úniky vakua a nahraďte senzor, pokud je určen k vadnému.

• • P0107: Nízký vstup na obvod senzoru mapy

Problémový kód P0107 je nastaven, když senzor mapy odešle signál napětí na ECU, který je nižší než očekávaný rozsah.Protože senzor MAP měří tlak vzduchu v sacím potrubí, měl by jeho napěťový výstup odpovídat skutečným podmínkám motoru.Když je signál příliš nízký, může to ECU nesprávně interpretovat jako indikaci velmi nízkého tlaku, i když je tlak v normálním provozním úrovních.Tento problém je často způsoben selhávajícím senzorem mapy, který není schopen generovat správný napěťový signál, elektrické problémy, jako jsou zkratky nebo zkorodované konektory, nebo vakuové úniky, které vedou k nesprávným odečty tlaku v systému sacího systému.

Vadný mapový senzor, který vykazuje neobvykle nízký tlak, může způsobit znatelné problémy s výkonem, včetně ztráty výkonu motoru, špatné odezvy škrticí klapky, hrubého volnoběhu a v závažných případech zastavení motoru.Protože ECU používá údaje o tlaku potrubí pro výpočet správné směsi vzduchu-paliva, nízký vstupní signál může způsobit, že motor běží příliš štíhlý, což vede k nerovnováze při spalování.Diagnostika tohoto problému vyžaduje kontrolu zapojení a konektorů pro jakékoli poškození nebo korozi, testování výstupu napětí senzoru multimetrem, aby se určilo, zda je v očekávaném rozsahu, a nahrazení senzoru, pokud nebude fungovat správně.Okamžitá identifikace a stanovení kořenové příčiny tohoto problému může zabránit dalšímu zhoršení výkonu a potenciálnímu poškození motoru.

• • P0108: Vysoký vstup obvodu senzoru mapy

Objeví se problémový kód P0108, když ECU detekuje signál napětí ze senzoru mapy, který je vyšší, než se očekávalo.To naznačuje, že senzor vykazuje neobvykle vysoký tlak na sacím potrubí, což nemusí přesně odrážet skutečné podmínky motoru.Protože senzor mapy pomáhá regulovat vstřikování paliva a načasování zapalování, mohou nesprávné odečty vést k nesprávnému spalování a špatnému výkonu motoru.Mezi běžné příčiny tohoto problému patří nesprávný senzor mapy, který odesílá nesprávné signály, problémy s zapojením, jako jsou otevřené obvody nebo poškozené konektory, a omezení proudění vzduchu v důsledku ucpaného sacího potrubí nebo škrticího těla, které mohou vytvářet zavádějící odezvy tlaku.

Když senzor MAP poskytuje abnormálně vysoké vstupní hodnoty, může ECU reagovat injekcí více paliva, než je nutné, což vede k nadměrné spotřebě paliva a neefektivnímu spalování.Můžete si všimnout příznaků, jako je černý kouř přicházející z výfukového plynu v důsledku příliš bohaté směsi vzduchového paliva, drsného provozu motoru a zvýšeným nákladům na palivo.Nesprávné odečty tlaku mohou způsobit, že motor běží neefektivně a potenciálně spustí kontrolní světlo motoru.Chcete -li diagnostikovat a opravit problém, prohlédněte si zapojení a senzor pro poškození, vyčistěte systém sacího systému, abyste odstranili všechny zablokování, a nahraďte senzor, pokud je určen k vadnutí.Řešení tohoto problému okamžitě pomáhá obnovit správnou palivovou účinnost a výkon motoru.

• • P0109: Obvod obvodu senzoru mapy

Problémový kód P0109 se spustí, když senzor mapy odešle do ECU nekonzistentní nebo nestabilní signál.Místo zajištění stabilního napětí, které odpovídá tlaku potrubí, signál nepředvídatelně kolísá, což ECU ztěžuje přesné upravení dodávání paliva a načasování zapálení.Tento typ problému je často způsoben volným nebo zkorodovaným připojením zapojení, která občas narušuje signál, selhávající senzor, který funguje pouze sporadicky, nebo poškozením kabelového svazku v důsledku vibrací motoru.Protože senzor mapy hraje roli v řízení motoru, může přerušovaný problém vést k nepravidelnému výkonu a neočekávaným problémům s pohotovostí.

Když je signál senzoru MAP nestabilní, můžete dojít k příznakům, jako je váhání během zrychlení, náhlá ztráta energie, prudké pruhování nebo nepředvídatelné změny odezvy škrticí klapky.Tyto nepravidelnosti mohou ztěžovat jízdu vozidla a mohou vést k dalšímu namáhání dalších komponent motoru.Diagnostika tohoto problému zahrnuje kontrolu volného nebo poškozeného zapojení, zajištění toho, aby byly všechny elektrické konektory bezpečné a bez koroze, a testování senzoru za různých podmínek, aby se zjistilo, zda signál zůstává stabilní.Pokud senzor nadále odesílá nepravidelné signály, jeho výměna novým je často nejlepším řešením pro obnovení konzistentního výkonu motoru a zabránění dalším komplikacím.

Jak používat mapový senzor?

Senzor absolutního tlaku (MAP) je důležitou součástí motorového systému vozidla.Pomáhá modulu řízení motoru (ECM) upravit směs vzduchu-paliva pro lepší účinnost paliva, plynulejší zrychlení a snížené emise.Pro správné použití mapového senzoru musí být správně nainstalován, kalibrován a testován, aby se zajistilo, že poskytuje přesné odečty.Níže je podrobný průvodce, jak najít, připojit, testovat a odstraňovat potíže s mapovým senzorem pro nejlepší výkon motoru.

Vyhledání senzoru mapy

Před použitím senzoru mapy je prvním krokem identifikovat jeho přesné umístění v rámci motorového zálivu.Senzor MAP je namontován na nebo v blízkosti sacího potrubí, což je součást zodpovědný za distribuci vzduchu do válců motoru.Běžně se vyskytuje v blízkosti těla škrticí klapky, protože při otevření a uzavření škrticí klapky musí detekovat změny tlaku.Přesné umístění senzoru závisí na značce a modelu vozidla, takže s odkazem na servisní příručku může poskytnout konkrétní podrobnosti o jeho umístění.Ve většině případů se jedná o malý, obdélníkový senzor s elektrickým konektorem a v některých návrzích k ní připojenou vakuovou hadici.

Chcete -li přesně najít senzor mapy, zkontrolujte sací potrubí pro senzor, který je buď přišroubován na samotné rozdělovač nebo připojený pomocí vakuové hadice.Senzor bude mít kabelový svazek s více vodiči vedoucími k ECM.Pokud rozložení motoru vozidla ztěžuje nalezení senzoru, může být užitečné pomocí průvodce oprav online nebo konzultace s mechanikem.Je důležité zajistit, aby senzor byl v dobrém stavu a bez nadměrného nahromadění nečistot, zbytků nebo oleje, protože tyto kontaminanty mohou narušit jeho schopnost poskytovat přesné odečty tlaku.

Obrázek 7. Umístění senzoru mapy

Připojení senzoru mapy

Správné připojení senzoru MAP je důležité, aby bylo zajištěno, že přesně komunikuje s ECM.Senzor je připojen pomocí třívodičového elektrického kabelového svazku, přičemž každý drát slouží specifické funkci.Prvním vodičem je referenční napětí (5V), které je dodáno ECM k napájení senzoru.Druhým vodičem je signální vodič, který přenáší odečty tlaku zpět do ECM ke zpracování.Třetí vodič je zemnící vodič, který zajišťuje stabilní elektrický průtok a zabraňuje rušení signálu.Špatné spojení v kterémkoli z těchto vodičů může vést k nesprávným hodnotám a potenciálním problémům s výkonem motoru.

Před připojením senzoru mapy zkontrolujte kabelový svazek pro jakékoli známky opotřebení, jako jsou roztřepené dráty, koroze nebo volné připojení.Zajistěte elektrický konektor pevně do senzoru, abyste zajistili bezpečné uložení.Pokud senzor využívá vakuovou hadici, zkontrolujte praskliny, úniky nebo odpojení, protože jakýkoli vakuový únik může způsobit, že senzor poskytuje nepřesné hodnoty.Poškozená hadice by měla být vyměněna, aby se zabránilo kolísání tlaku vzduchu ovlivňující výkon motoru.Jakmile je senzor bezpečně připojen, ověřte, zda je zapojení správně směrováno a není v kontaktu s komponenty horkého motoru, které by mohly v průběhu času způsobit poškození.

Kalibrace senzoru mapy

V některých vozidlech může být po instalaci nového mapového senzoru vyžadována kalibrace, aby se zajistilo přesné hodnoty tlaku.Kalibrace je proces synchronizace senzoru s ECM tak, aby správně měřila tlak v různých provozních podmínkách.Bez správné kalibrace může senzor odesílat nesprávné signály, což by vedlo k nesprávným úpravám paliva, váhání motoru nebo dokonce zastavení.Ne všechna vozidla vyžadují manuální kalibraci, protože některé senzory jsou výrobcem předem kalibrovány.Pro ty, kteří to dělají, je však po správném kalibračním postupu pomáhá udržovat účinnost motoru.

Pro kalibraci senzoru MAP je vyžadován diagnostický skenovací nástroj, který podporuje kalibraci senzoru.Nejprve připojte nástroj pro skenování k portu OBD-II vozidla a postupujte podle pokynů výrobce a resetujte paměť ECM a vymažte všechna uložená data ze starého senzoru.Dále nastavte hodnoty základního tlaku podle specifikací vozidla.Tento proces umožňuje ECM rozpoznat hodnoty nového senzoru a podle toho upravit dodávku paliva.Jakmile je kalibrace dokončena, proveďte zkušební jízdu, abyste zajistili hladce motor bez váhání nebo ztráty energie.Pokud problémy s výkonem přetrvávají, může být zapotřebí další řešení problémů.

Testování senzoru mapy

Jakmile je senzor mapy nainstalován a připojen, musí být testován, aby se potvrdilo, že funguje správně.Vadný senzor mapy může způsobit různé problémy s výkonem motoru, jako je drsné volnoběh, špatné zrychlení a zvýšená spotřeba paliva.Testování senzoru zahrnuje kontrolu jeho napěťového výstupu za různých podmínek motoru, aby se ověřila, zda poskytuje přesné hodnoty tlaku.To lze provést pomocí diagnostického skenovacího nástroje nebo multimetru, které umožňují monitorování výstupních signálů senzoru.

Chcete -li otestovat senzor mapy pomocí diagnostického skenovacího nástroje, spusťte motor a nechte jej volnoběh.Připojte nástroj pro skenování k portu OBD-II vozidla a přejděte do nabídky Sensor Data.Pozorujte hodnoty senzorů mapy a postupně se zvyšují a snižujte rychlost motoru.Napětí senzoru by se mělo při zrychlení a snížení při zpomalení zvýšit.Pokud napětí zůstává konstantní nebo vykazuje nepravidelné fluktuace, může být senzor vadný.Alternativně pro testování senzoru MAP s multimetrem nastavte jej na DC napěťový režim a připojte pozitivní vodič k signálnímu vodiči a zápornému vedení k zemi.Při zapalování, ale vypnuté motoru, by se napětí mělo číst mezi 4,5 V a 5V.Jakmile motor běží, napětí by se mělo kolísat podle vstupu škrticí klapky.Neustále nízké nebo vysoké napětí může naznačovat vadný senzor, problém s kabelážem nebo vakuovým únikem, z nichž to vše vyžaduje další kontrolu.

Obrázek 8. Testování senzoru mapy

Jaké jsou příznaky vadného senzoru mapy?

Protože senzor mapy pomáhá řídicímu modulu motoru (ECM) upravit dodávání paliva a načasování zapalování, může jakékoli selhání vést k nesprávnému provozu motoru.Rozpoznání příznaků špatného senzoru špatného mapy může zabránit vážnému poškození motoru a drahým opravám.Níže jsou uvedeny nejběžnější varovné známky vadného senzoru mapy a jak ovlivňují vozidlo.

Zkontrolujte světlo motoru (CEL)

Jedním z nejbližších a nejvýraznějších příznaků selhávajícího mapového senzoru je osvětlení světla kontrolního motoru (CEL) na palubní desce.Diagnostický systém na palubě vozidla (OBD-II) nepřetržitě monitoruje funkčnost senzoru MAP a když senzor poskytuje nepravidelné nebo nesprávné hodnoty, ECM detekuje problém a spustí varovné světlo.Toto varování ukazuje, že systém uložil diagnostický problémový kód (DTC), který lze získat pomocí skeneru OBD-II, aby pomohl určit problém.Zatímco kontrolní světlo motoru nemusí vždy znamenat problém senzoru mapy, slouží jako důležité upozornění, které by nemělo být ignorováno.

Mezi běžné problémové kódy související s vadným senzorem mapy zahrnují P0105 (porucha obvodu senzoru map), P0106 ​​(rozsah senzoru mapového senzoru/výkon), P0107 (napětí senzoru map příliš nízké) a P0108 (příliš vysoký napětí senzoru).Každý z těchto kódů představuje různé typy selhání senzoru map, ale všechny mohou vést k vážným problémům s výkonem, pokud jsou ponechány nevyřešeny.Pokud se objeví kontrolní světlo motoru, okamžitě diagnostikuje chybový kód a řešení poruchy senzoru může zabránit dalšímu poškození motoru a pomoci obnovit optimální výkon vozidla.Ignorování CEL po delší dobu může vést ke snížení palivové účinnosti, hrubé jízdní podmínkách a potenciálním dlouhodobým mechanickým problémům.

Obrázek 9. Řídicí panel zobrazující osvětlené kontrolní světlo motoru (CEL)

Špatný výkon motoru

Nefunkční senzor mapy může ovlivnit výkon motoru, což vede k několika znatelným problémům.Jedním z běžných příznaků je drsné volnoběh, kde se motor otřese nebo vibruje příliš, když je vozidlo v klidu.Během zrychlení můžete také zažít váhání nebo pomalost, takže vozidlo se cítí nereagující nebo pomalu, aby získalo rychlost.V některých případech se motor může neočekávaně zastavit, zejména když se zastaví na semaforech nebo stopkách.Tato ztráta stability při provozu motoru může způsobit, že jízda je nepředvídatelná a dokonce nebezpečná, zejména za podmínek s vysokým provozem nebo při sloučení na dálnicích.

Tyto problémy s výkonem se vyskytují, protože senzor MAP odesílá nesprávné hodnoty tlaku do ECM, což zabrání správnému úpravě směsi vzduchového paliva a načasování zapalování.Výsledkem je, že motor nemusí dostávat správné množství paliva, což způsobuje ztrátu energie a sníží celkovou účinnost.Vozidlo se může snažit udržet rychlost při jízdě do kopce nebo zažít náhlý pokles energie při zatížení.Pokud bude ponechán neadresovaný, může pokračující provoz s selhávajícím senzorem mapy vést k dlouhodobému opotřebení motoru, snížené citlivosti a ke zvýšení spotřeby paliva, což nakonec bude řízení frustrující a nákladnější.

Snížená palivová účinnost

Vadný senzor mapy může způsobit, že motor konzumuje více paliva, než je nutné, což vede ke snížení palivové účinnosti a častějšímu doplňování doplňování.Protože senzor MAP pomáhá určit optimální poměr vzduch-palivo měřením tlaku sacího potrubí, mohou nesprávné hodnoty vést k nadměrnému vstřikování paliva.To znamená, že motor může spálit více paliva, než je požadováno, a snížit míle vozidla na galon (MPG) a způsobit zvýšení nákladů na palivo.Možná si všimnete, že potřebují doplňovat častěji než obvykle, i když jejich řidičské návyky zůstávají nezměněny.

Dalším důsledkem nesprávného dodávání paliva je příliš bohatá směs vzduch-paliva, kde se do motoru vstřikuje přebytek paliva a je nespíraný.To nejen plýtvá palivem, ale také vede ke zvýšení emisí výfukových plynů, což způsobuje, že vozidlo je méně šetrné k životnímu prostředí.Mezi příznaky bohaté směsi patří černé saze na zapalovacích svíčkách, silný zápach paliva z výfukového plynu a vyšší než normální nahromadění uhlíku uvnitř motoru.Omezení vadného senzoru mapy může pomoci obnovit správnou spotřebu paliva, snížit emise a zlepšit celkovou účinnost motoru, nakonec ušetřit peníze a snížit dopad na životní prostředí.

Motor Missire a vibrace

Missory motoru jsou dalším běžným příznakem selhávajícího mapového senzoru, protože nesprávné hodnoty tlaku vzduchu mohou narušit přesné načasování vstřikování a spalování paliva.Když je směs vzduchu-paliva přílišná nebo příliš bohatá, palivo se nesmí správně zapálit uvnitř válců, což způsobuje váhání, trhnutí nebo hrubé zrychlení.To má za následek nedostatek hladkého dodávání energie, díky čemuž je zážitek z jízdy méně stabilní a nepředvídatelnější.Missions Motor mohou také způsobit znatelné vibrace, zejména při volnoběhu nebo zrychlení, protože neúplný cyklus spalování ovlivňuje rovnováhu provozu motoru.

Pokud se ponecháno neadresované, mohou opakované vynechávání motoru způsobit další poškození komponent, jako jsou zapalovací svíčky, zapalovací cívky a katalytické převaděče.Nespínané palivo procházející výfukovým systémem může vést k nahromadění uhlíku, ucpávání senzorů a snížení účinnosti motoru v průběhu času.V závažných případech mohou prodloužené vynechávání přispět k internímu poškození motoru, což vyžaduje drahé opravy.Pokud se vozidlo začne třese nebo váhá při jízdě, může kontrola senzoru mapy a okamžitě vyřešit jakékoli problémy s dlouhodobým poškozením a obnovením hladkého provozu motoru.

Černý kouř z výfuku

Nadměrný černý kouř z výfukového plynu je silný indikátor, že motor běží příliš bohatý, což může být často způsobeno vadným senzorem mapy.Když ECM obdrží nepřesné údaje o tlaku, může kompenzovat vstřikování více paliva, než je nutné, což vede k neúplnému spalování.Toto přebytečné palivo opouští výfukový systém jako černý kouř, což je viditelný znak, že palivo není efektivně spalováno.Můžete si také všimnout silného benzínového zápachu z výfukového plynu, což dále potvrzuje, že motor je příliš palivový.

Dalším vedlejším účinkem bohaté palivové směsi jsou zvýšené usazeniny uhlíku na komponenty motoru, jako jsou zapalovací svíčky a kyslíkové senzory.Tyto vklady mohou vést ke špatnému výkonu motoru, vynechávání a zvýšené emise, což dále ovlivňuje účinnost vozidla.Provozování motoru s nadměrným palivem po delší dobu může také poškodit katalytický převodník, což je drahá složka odpovědná za snižování škodlivých emisí.Řešení problému senzoru mapy může pomoci zabránit nadměrné spotřebě paliva, obnovit správné spalování a snížit znečištění životního prostředí.

Obrázek 10. Viditelné výfukové plyny

Potíže s zahájením motoru

Senzor selhání mapy může ztěžovat spouštění motoru, zejména za chladného počasí nebo poté, co vozidlo po delší dobu sedí.Protože senzor mapy hraje roli při určování správného množství paliva potřebného pro spalování, může nesprávné hodnoty tlaku způsobit nerovnováhu při dodávání paliva.To může vést k delším časům kliku před zahájením motoru, což vyžaduje několik pokusů o spuštění vozidla.

V závažnějších případech může motor vůbec začít nebo začít drsný, na několik sekund prstl na několik sekund, než hladce běží.Tyto počáteční problémy se mohou stát častějšími, jak se zhoršuje senzor mapy, což vede ke zvýšenému opotřebení startovacího motoru a baterie.Pokud vozidlo vykazuje potíže s zahájením nebo zkušenosti prodloužené kliky, může testování senzoru MAP a kontrola jeho elektrických připojení pomoci diagnostikovat problém dříve, než se zhoršuje.

Vysoká rychlost volnoběhu

Vadný senzor mapy může způsobit, že motor nečinný při neobvykle vysoké rychlosti v důsledku nesprávného odeslání tlaku vzduchu do ECM.Normálně by měl motor nečinný mezi 700–900 ot / min, v závislosti na modelu vozidla.Když však senzor mapy selže, může ECM interpretovat úrovně falešného tlaku a zvýšit rychlost nečinnosti.Možná si všimnete, že motor se příliš otáčí, když je vozidlo v neutrálním nebo parku, a to i bez stisknutí akcelerátoru.

Kromě vyšší spotřeby paliva může trvale vysoký volnoběh vést ke zvýšenému opotřebení komponent motoru.Prodloužené rychlosti s vysokou volnoběh přivádějí extra napětí na tělo škrticí klapky, senzory a další části palivového systému, čímž se sníží jejich životnost.Okamžité řešení problému senzoru mapy může pomoci udržet stabilní volnoběh, zlepšit účinnost paliva a zabránit nadměrnému napětí motoru v průběhu času.

Výměna vadného senzoru mapy

Senzor selhání mapy může způsobit špatnou odezvu motoru, zvýšenou spotřebu paliva a černý kouř z výfukového plynu.Pokud je potvrzeno, že senzor je vadný, jeho výměna novým, vysoce kvalitním senzorem pomůže motoru znovu fungovat znovu.Přestože je tento proces poměrně jednoduchý, je důležité postupovat podle správných kroků k zajištění bezpečné a úspěšné náhrady.Níže je podrobný průvodce, jak správně vyměnit senzor mapy.

Shromážděte potřebné nástroje a díly

Před zahájením procesu výměny je důležité mít připravené správné nástroje a vybavení.Mít vše připravené usnadňuje a usnadňuje proces nahrazení.Nový senzor mapy by měl být vybrán na základě kompatibility s modelem a modelem vozidla.Pro odstranění senzoru z sacího potrubí je nezbytný klíč nebo šroubovák.Elektrický kontaktní čistič pomáhá vyčistit body připojení senzoru pro bezpečné přizpůsobení.Rukavice a bezpečnostní brýle chrání ruce a oči před nečistotami a troskami.V případě potřeby poskytuje servisní příručka pro vozidlo pokyny.Jakmile jsou všechny nástroje připraveny, je čas zahájit proces výměny.

Vypněte motor a odpojte baterii

Pro bezpečnost vždy vypněte motor před prací na jakékoli elektrické součásti.Protože je senzor mapy připojen k řídicímu modulu motoru (ECM), doporučuje se odpojení negativního bateriového terminálu.To zabraňuje jakýmkoli elektrickým šortkám nebo náhodnému poškození počítačového systému vozidla.Chcete -li odpojit baterii, najděte baterii vozidla pod kapotou.Použijte klíč k uvolnění matice na negativním (-) terminálu.Pečlivě vyjměte kabel a odložte stranou, abyste zabránili náhodnému kontaktu.Odpojení baterie resetuje ECM a pomáhá vyčistit jakékoli uložené chybové kódy ze starého senzoru.

Vyhledejte senzor mapy v motorovém prostoru

Senzor mapy je obvykle namontován na nebo v blízkosti sacího potrubí, v blízkosti těla škrticí klapky.Je to malá složka s elektrickým konektorem a v některých případech k ní připojenou vakuovou hadici.Přesná poloha se může lišit v závislosti na vozidle, takže může být užitečná kontrola servisní příručky.Chcete -li najít senzor mapy, vyhledejte malý senzor s připojeným kabelovým svazkem.Zkontrolujte, zda je připojen k vakuové hadici nebo přímo namontovanou na sacím potrubí.Pokud si to není jistý, porovnejte jej s novým náhradním senzorem, abyste jej identifikovali.Jakmile je nalezen senzor mapy, přejděte do procesu odstraňování.

Odstraňte vadný senzor mapy

Odstranění starého senzoru musí být provedeno pečlivě, aby nedošlo k poškození okolních komponent.Nejprve odpojte elektrický konektor stisknutím karty uvolnění a opatrným vytažením konektoru a vyhýbejte se přímému tažení vodičů.Poté vyjměte montážní šrouby nebo šrouby pomocí zásuvného klíče nebo šroubováku.Pokud je senzor připojen k vakuové linii, jemně vytáhněte hadici, aniž byste ji poškodili.Po odpojení odstraňte senzor z jeho montážní polohy.Prohlédněte si starý senzor pro viditelné poškození, jako jsou praskliny, hromadění oleje nebo koroze, což mohlo způsobit, že selže.

Nainstalujte nový mapový senzor

Jakmile je vadný senzor odstraněn, instalace nového senzoru mapy je jednoduchá.Začněte čištěním montážní oblasti měkkým hadříkem nebo elektronickým čističem kontaktu, abyste odstranili veškeré nečistoty, olej nebo zbytky.Zarovnejte nový senzor mapy s montážním umístěním a pokud je to možné, pevně připojte vakuovou hadici, aby se zabránilo únikům.Senzor zabezpečte šrouby nebo šrouby pomocí zásuvného klíče nebo šroubováku a zajistěte, aby se nepředstaroval, protože by to mohlo poškodit senzor.Nakonec znovu připojte elektrický konektor tak, že kabelový svazek bezpečně zapojte do nového senzoru, dokud nebude kliknout na místo.Správně nainstalovaný senzor by měl pohodlně zapadnout bez uvolněných spojení nebo vakuových úniků.

Znovu připojte baterii a vymaže chybové kódy

Po instalaci nového senzoru je čas obnovit napájení vozidla a resetovat jakékoli uložené kódy chyb.Chcete-li baterii znovu připojit, připojte záporný (-) bateriový terminál zpět k sloupku baterie a pomocí klíče k bezpečnému utažení připojení.Zajištění, že je terminál pevně na místě, zabraňuje elektrickým problémům.Vzhledem k tomu, že ECM může mít stále uložená stará data senzoru, vyčištění kódů pomáhá zajistit, aby nový mapový senzor byl systémem správně rozpoznán.Chybové kódy lze vymazat pomocí skeneru OBD-II k vymazání jakýchkoli uložených problémových kódů nebo odpojením baterie po dobu 10–15 minut, aby se ECU umožnila přirozeně resetovat.Jakmile jsou kódy vyčištěny, pokračujte v testování vozidla.

Spusťte motor a otestujte nový senzor mapy

Po výměně senzoru mapy je důležité spustit motor a zkontrolovat, zda nový senzor funguje správně.Zapněte zapalování a nechte motor volnoběh na několik minut.Motor by měl běžet hladce bez zastavení nebo váhání.Pokud se na výměně zkontrolujte výstražná světla na palubní desce, byla náhrada úspěšná.Ujistěte se, že motor dobře reaguje na zrychlení a zpomalení.Monitorujte palivovou účinnost a výkon v příštích několika jednotkách.Pokud vozidlo běží lépe, nový senzor funguje správně.Pokud se kontrolní světlo motoru vrátí nebo motor stále funguje špatně, znovu zkontrolujte instalaci, zapojení a vakuové připojení, abyste zajistili bezpečné.

Srovnání senzoru motoru

Senzor MAP vs. Senzor MAF

Senzor MAP (Map Absolute Tlass) a senzor MAF (hmotnostní vzduch) jsou důležitými součástmi v systému přívodu vzduchu motoru.Pomáhají modulu řízení motoru (ECM) upravit dodávání paliva a načasování zapalování, ale pracují různými způsoby a používají se v různých typech motorů.Senzor MAP měří tlak uvnitř sacího potrubí, což pomáhá určit, kolik vzduchu vstupuje do motoru.Běžně se vyskytuje ve starších benzínových motorech a většině dieselových motorů, kde pomáhá upravit směs vzduchu-paliva.Senzor MAP je jednoduchý, odolný a méně zasažený kontaminací vzduchu, což z něj činí spolehlivou volbu pro motory, které pracují za různých podmínek zatížení.Je užitečný v motorech přeplňovaných a přeplňovaných motorů, protože může přesně měřit zvýšený tlak.

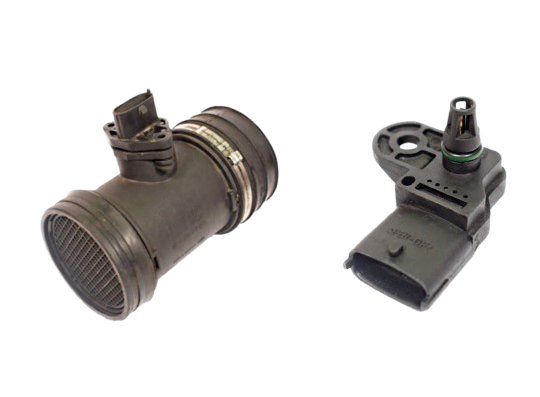

Senzor MAF měří skutečné množství vzduchu tekoucího do motoru.Častěji se používá v moderních benzínových motorech, které mají elektronické vstřikování paliva.Protože senzor MAF poskytuje přesnější měření průtoku vzduchu, umožňuje lepší účinnost paliva a plynulejší výkon motoru.Senzory MAF jsou však citlivější na nečistoty, prach a olej, což znamená, že vyžadují častější čištění a údržbu.Volba mezi senzorem MAP a MAF senzorem závisí na systému návrhu a vstřikování paliva.Některá moderní vozidla dokonce používají oba senzory dohromady k poskytování ještě přesnějších údajů pro správu paliva.

Obrázek 11. Senzor MAF vs. Senzor mapy

Senzor absolutního tlakové mapy vs. Senzor mapy diferenciálního tlaku

Senzor absolutního tlakové mapy a senzor diferenciálního tlakové mapy slouží podobným funkcím, ale měří tlak různými způsoby, takže každý z nich je vhodný pro různé typy motorů.Senzor absolutního tlakové mapy měří tlak vzduchu uvnitř sacího potrubí vzhledem k dokonalému vakuu (0 tlaku).Tento typ senzoru se používá v přeplňovaných nebo přeplňovaných motorech, kde je důležité přesné měření zvýšeného tlaku.Protože měří absolutní tlak, poskytuje konzistentní hodnoty bez ohledu na výšku nebo atmosférické změny, což je spolehlivější pro motory, které pracují za různých podmínek prostředí.

Senzor diferenciálního tlakové mapy měří rozdíl v tlaku mezi dvěma body v systému sacího motoru.Jedna strana senzoru je připojena k sacímu potrubí a druhá je spojena s jinou částí systému přívodu vzduchu, jako je například tělo škrticí klapky.Tento typ senzoru se používá v přirozeně aspirovaných motorech, kde měření rozdílu tlaku pomáhá upravit vstřikování paliva a zatížení motoru.Je také užitečný při diagnostice omezení proudění vzduchu, jako jsou ucpané vzduchové filtry nebo úniky saje.Výběr mezi těmito dvěma senzory závisí na typu motoru a požadavcích na výkon.Přeplňované motory vyžadují absolutní měření tlaku pro kontrolu podpory, zatímco přirozeně aspirované motory těží z měření diferenciálního tlaku, aby bylo zajištěno správné rovnováhy proudění vzduchu a řízení paliva.

Senzor mapy absolutní tlakové mapy vs. rozchodní tlaková mapa Senzor

Senzory absolutního tlakového mapy a senzory rozchodu tlakové mapy měří tlak sacího potrubí, ale činí to různými způsoby, což ovlivňuje, jak systém řízení motoru interpretuje data.Senzor absolutního tlakové mapy měří celkový tlak uvnitř sacího potrubí vzhledem k dokonalému vakuu (0 tlaku).Díky tomu je skvělá volba pro přeplňované a přeplňované motory, kde přesné hodnoty tlaku jsou potřeba nastavení načasování paliva a zapalování.Protože nezohledňuje atmosférický tlak v úvahu, poskytuje konzistentní hodnoty v jakékoli výšce, takže je ideální pro vozidla, která pracují v různých nadmořských výškách.

Senzor tlakové mapy rozchodu měří tlak vzhledem k okolnímu atmosférickému tlaku.To znamená, že na hladině moře se jeho hodnoty mohou lišit ve srovnání s hodnotami v oblastech s vysokou výškou.Protože přirozeně aspirované motory nevyžadují monitorování tlaku na zvýšení tlaku, často používají senzory mapového tlaku rozchodu, aby zajistily správné řízení paliva bez potřeby složitých výpočtů.Tyto senzory jsou také cenově dostupnější a snadnější instalaci, což z nich činí praktickou volbu pro standardní benzínové motory.Rozhodnutí mezi těmito dvěma senzory závisí na systému přívodu vzduchu motoru.Turbodmychadlo a vysoce výkonné motory těží ze senzorů absolutního tlakové mapy, zatímco přirozeně aspirované motory mohou dobře fungovat se snímači tlakové mapy rozchodu.

Senzor mapy absolutního tlaku vs. frekvenční výstupní mapa Senzor

Hlavní rozdíl mezi senzory absolutní tlakové mapy a senzory mapy frekvenční výstupní mapy je v tom, jak odesílají data do modulu řízení motoru (ECM).Senzor absolutního tlakové mapy poskytuje lineární napěťový výstup na základě tlaku potrubí.To znamená, že jak se tlak uvnitř sacího potrubí zvyšuje nebo snižuje, senzor odešle do ECM odpovídající napěťový signál.Tyto senzory jsou široce používány v mnoha vozidlech, protože jsou přesné, spolehlivé a méně ovlivněny elektrickým rušením.

Senzor frekvenční výstupní mapy namísto odesílání změn napětí vytváří signál s různou frekvencí.Jak se tlak v sacím potrubí mění, frekvence signálu se zvyšuje nebo snižuje.Tyto senzory se běžně používají v moderních systémech řízení digitálních motorů, kde jsou potřebná data s vysokým rozlišením pro přesnější správu motoru.Hlavní výhodou senzorů frekvenční výstupní mapy je jejich odpor k interferenci signálu a jejich schopnost dodávat vysokorychlostní přenos dat, což z nich činí ideální pro výkonnostní motory, které vyžadují rychlé doby odezvy.Instalace však mohou být složitější a vyžadují kompatibilní ECM.Volba mezi těmito dvěma senzory závisí na elektronickém systému motoru.Standardní vozidla často používají senzory absolutní tlakové mapy kvůli jejich jednoduchosti a spolehlivosti, zatímco pokročilé systémy pro správu motoru těží z vysokorychlostní přesnosti senzorů frekvenční výstupní mapy.

Senzor absolutního tlakové mapy vs. analogové napětí Senzor mapy Senzor

Senzory absolutního tlakového mapy i analogové napěťové výstupní senzory měří tlak vzduchu v sacím potrubí, ale liší se tím, jak vystupují data na ECM.Senzor absolutní tlakové mapy poskytuje stabilní a přesný signál napětí, který představuje absolutní tlak uvnitř sacího potrubí.Díky tomu je ideální pro nucené indukční motory, kde jsou pro správné úpravy směsi vzduch-palivo vyžadovány přesné hodnoty tlaku.Protože měří absolutní tlak, není ovlivněn vnějšími podmínkami prostředí, což je spolehlivější v různých podnebích a nadmořských výškách.

Senzor mapy analogového napětí na druhé straně odešle napěťový signál, který se mění v závislosti na tlaku potrubí.I když funguje podobně jako senzor absolutního tlakové mapy, jeho výstup je náchylnější k elektrickému šumu a změnám prostředí, což může mírně ovlivnit přesnost.Tyto senzory jsou však jednodušší v designu a nákladově efektivnější, což z nich činí dobrou volbu pro základní systémy pro správu motorů.Volba mezi těmito dvěma senzory závisí na úrovni přesnosti vyžadované motorem.Vysoce výkonné nebo přeplňované motory používají senzory absolutní tlakové mapy pro přesné hodnoty tlaku, zatímco standardní přirozeně aspirované motory mohou dobře fungovat s analogovými napěťovými výstupními senzory mapy kvůli jejich nižším nákladům a jednoduchosti.

Aplikace senzoru mapy

Níže jsou uvedeny hlavní aplikace senzoru mapy spolu s podrobnými vysvětleními toho, jak přispívá k optimalizaci motoru a spolehlivosti vozidla.

Optimalizace systému vstřikování paliva

Senzor MAP je důležitou součástí systému vstřikování paliva, protože poskytuje data ECM, což mu umožňuje regulovat směs vzduchového paliva na základě podmínek zatížení motoru.Detekcí změn tlaku vzduchu v sacím potrubí pomáhá senzor mapy určit přesné množství paliva potřebného pro efektivní spalování.Když je motor pod silným zatížením, například během zrychlení nebo při lezení po strmém kopci, snímač mapy detekuje nižší tlak sacího potrubí a signalizuje ECM pro zvýšení vstřikování paliva.Tento dodatečný přívod paliva zajišťuje, že motor vytváří dostatek energie, aby splňoval požadavky řidiče při zachování optimální účinnosti spalování.Na druhé straně, když vozidlo volnoběh nebo plavba konstantní rychlostí, senzor mapy detekuje vyšší tlak potrubí, což vede ECM ke snížení vstřikování paliva.Tato regulace zabraňuje nadměrné spotřebě paliva, zlepšuje spotřebu paliva a snižuje emise.

Bez řádně fungujícího senzoru mapy se může ECM snažit určit správný poměr vzduchu-palivo, což vede k tomu, že motor běží příliš bohatý (příliš mnoho paliva) nebo příliš štíhlý (příliš málo paliva).Příliš bohatá směs může způsobit neefektivní spalování, což má za následek nahromadění uhlíku, zvýšené emise a plýtvání palivem.Naopak, štíhlá směs může vést k klepání motoru, vynechávání a dokonce i dlouhodobé poškození komponent motoru.Mezi příznaky selhávajícího mapového senzoru patří hrubé volnoběh, váhání během zrychlení a špatná palivová účinnost.Zajištění správného fungování senzoru MAP může majitelé vozidel udržovat hladký výkon motoru a prodloužit životnost jejich součástí palivového systému.

Obrázek 12. Schéma optimalizace systému vstřikování paliva

Přeplňované a přeplňované ovládání motoru

V přeplňovaných a přeplňovaných motorech hraje senzor MAP roli při regulaci tlaku zvýšení, aby se zajistilo optimální dodávání energie a bezpečnost motoru.Tyto typy motorů používají nucené indukční systémy ke zvýšení množství vzduchu vstupujícího do spalovací komory, což umožňuje větší výkon.Pokud však tlak na podporu není správně monitorován a kontrolován, může to vést k poškození motoru nebo neefektivního výkonu.Senzor MAP nepřetržitě měří tlak v samém potrubí a odešle data do ECM.Pokud senzor detekuje příliš vysoký tlak na zvýšení, může ECM přijmout nápravná opatření, jako je nastavení odpadu nebo úpravy dodávání paliva, aby se zabránilo poškození motoru způsobené nadměrným tlakem vzduchu.

Naopak, pokud senzor MAP detekuje nedostatečný tlak na zvýšení, může ECM upravit parametry tak, aby obnovilo správné úrovně a zajistilo správné spalování a výkon.Vadný senzor mapy v přeplňovaném nebo přeplňovaném motoru může vést k nevyrovnané úrovni zvýšení, což způsobí nepředvídatelné zrychlení, ztrátu energie a zvýšenou spotřebu paliva.V extrémních případech může dokonce spustit výstražná světla motoru nebo vložit vozidlo do režimu kultivovaného režimu, což omezuje výkon, aby se zabránilo dalšímu poškození.Udržováním senzoru mapy v dobrém pracovním stavu můžete udržovat výkon, účinnost a dlouhověkost jejich nuceného indukčního motoru a zajistit plynulejší a silnější zážitek z jízdy.

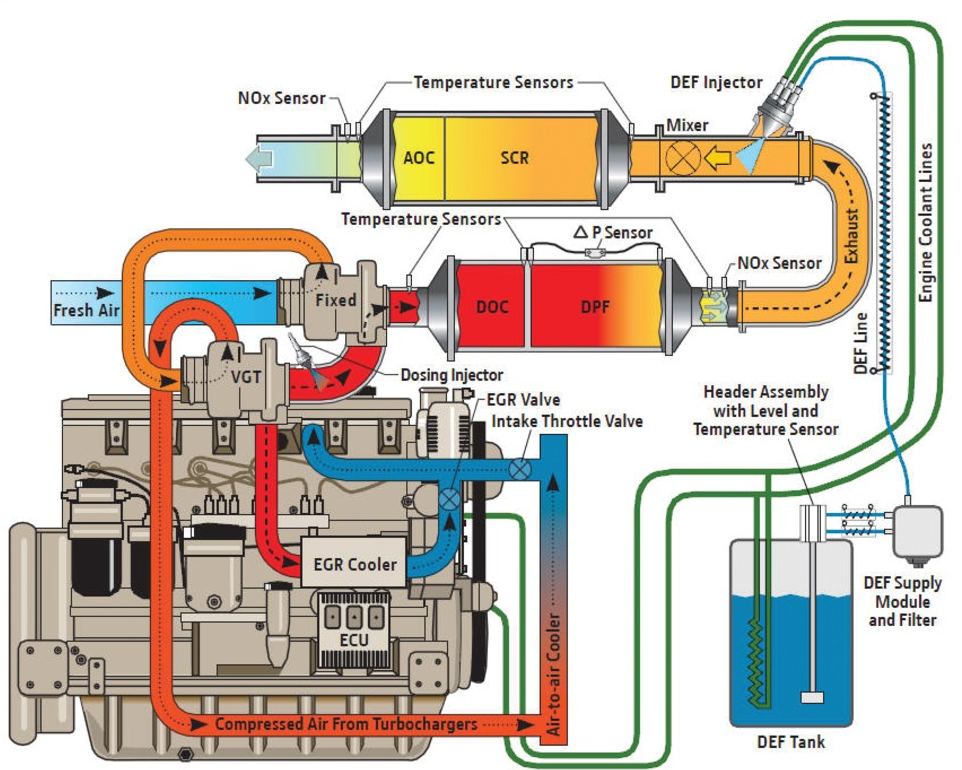

Řízení systému recirkulace výfukových plynů (EGR)

Senzor MAP také hraje roli při provozu systému recirkulace výfukových plynů (EGR), který je navržen tak, aby snižoval emise snížením teploty spalování.Systém EGR funguje opětovným zavedením části výfukových plynů zpět do sacího potrubí a snižuje tvorbu oxidů dusíku (NOX), což jsou škodlivé znečišťující látky.Senzor MAP pomáhá při regulaci tohoto procesu monitorováním tlaku uvnitř sacího potrubí, což umožňuje ECM ovládat provoz ventilu EGR.Když je zatížení motoru nízké, jako je během stabilního plavby nebo volnoběhu, ECM pomocí dat ze senzoru mapy otevře ventil EGR, aby se do příjmu umožnilo vstoupit výfukové plyny.To pomáhá ochladit teploty spalování a snižovat emise.

Když je však motor pod silným zatížením, ECM zavře ventil EGR, aby byl zajištěn maximální výkon.Pokud senzor mapy selže nebo poskytuje nesprávné odečty, nemusí systém EGR fungovat správně, což vede ke zvýšení škodlivých emisí, klepání motoru a snížení palivové účinnosti.Mezi běžné příznaky selhání systému EGR v důsledku vadného senzoru mapy patří hrubé volnoběh, váhání během zrychlení a osvětlené kontrolní světlo motoru.Zajištění toho, aby senzor mapy správně funguje, pomáhá vozidlu splňovat environmentální standardy a poskytuje plynulejší a efektivnější provoz motoru.

Obrázek 13. Řízení systému recirkulace výfukových plynů (EGR)

Automatická kontrola posunu převodovky

V některých moderních vozidlech s elektronicky kontrolovanými automatickými převodovkami pomáhá senzor MAP při určování optimálního posunu a nastavení tlaku přenosu.Neustálým monitorováním zatížení motoru a tlaku v samém potrubí používá ECM data senzoru map k upřesnění načasování a provozu přenosu posunu.Například během rychlého zrychlení detekuje snímač MAP zvýšené zatížení motoru a signalizuje ECM pro zpoždění upshiftů, což umožňuje motoru zůstat v nižším rychlostním stupni déle pro maximální výkon.Během lehkého plynového plavby detekuje snímač mapy nižší zatížení motoru, což vede k přenosu, aby se dříve posunula pro lepší palivovou účinnost a plynulejší jízdu.Pokud nesprávný senzor mapy nefunguje, může přenos zažít nesprávné přesunové chování, jako jsou zpožděné nebo předčasné převodovky, hrubé posun nebo dokonce sklouznutí mezi ozubenými koly.Tyto problémy mohou vést ke špatnému pohodlí jízdy, snížení palivové účinnosti a zbytečného opotřebení na přenosových složkách.Dobře fungující senzor mapy zajišťuje, že řazení ozubených kol je v pohodě, hladké a vhodně načasováno pro různé podmínky jízdy, což nakonec zlepšuje výkon vozidla i zážitek řidiče.

Nadmořská kompenzace za výkon motoru

Senzor MAP také hraje roli v kompenzaci nadmořské výšky, což umožňuje motoru přizpůsobit se různým atmosférickým tlakům v různých výškách.Jak vozidlo stoupá na vyšší nadmořské výšky, klesá okolní tlak vzduchu, což ovlivňuje množství kyslíku dostupného pro spalování.Bez správného nastavení může motor běžet příliš bohatý na vysokou nadmořskou výšku, což vede k nadměrné spotřebě paliva, špatnému výkonu a zvýšené emise.Senzor MAP detekuje tyto změny tlaku vzduchu a signalizuje ECM, aby odpovídajícím způsobem upravoval vstřikování paliva, což zajišťuje, že motor udržuje optimální výkon a účinnost bez ohledu na nadmořskou výšku.Bez této kompenzace mohou vozidla cestující v horských nebo vysokých výškách zažít pomalé zrychlení, hrubé volnoběh a špatnou spotřebu paliva.Správně fungující senzor mapy zajišťuje, že se motor může hladce přizpůsobit změnám nadmořské výšky, což poskytuje konzistentní zážitek z jízdy, ať už na hladině moře nebo ve zvýšeném terénu.

Monitorování poměru vzduchového paliva pro diagnostické účely

Kromě své role při řízení motoru je senzor mapy cenný pro diagnostiku a řešení problémů s palivovým systémem.Poskytnutím údajů o tlaku v časovém příjmu tlaku umožňuje senzor MAP mechaniku a majitelům vozidel používat skener OBD-II k detekci abnormalit ve směsi vzduchového paliva.Problémy, jako jsou vakuové úniky, nefunkční vstřikovače paliva nebo ucpané vzduchové filtry, mohou vést k nesprávnému odečtu tlaku, což ovlivňuje výkon motoru.Analýzou dat MAP senzorů můžete diagnostikovat a vyřešit potenciální problémy dříve, než vedou k nákladnému poškození motoru nebo neefektivnímu provozu.Pravidelné monitorování a údržba senzoru MAP pomáhá zajistit, aby motor běžel hladce, snižuje emise a zůstává palivově efektivní, zabraňuje zbytečným opravám a zlepšuje celkovou spolehlivost vozidla.

Jak udržovat zdravý senzor mapy?

Pravidelně kontrolujte senzor a jeho připojení

V průběhu času může senzor mapy a jeho elektrické připojení trpět opotřebením, korozí nebo volnými spojeními, což ovlivňuje jeho schopnost poskytovat přesné hodnoty.Protože senzor MAP odesílá tlaková data do modulu řízení motoru (ECM), může jakékoli vadné zapojení nebo špatný kontakt vést k váhání motoru, špatné zrychlení a vyšší spotřebě paliva.Pro udržení výkonu senzoru je důležité zkontrolovat jakékoli volné, poškozené nebo zkorodované kabeláž.Pokud je elektrický konektor senzoru špinavý nebo zkorodovaný, může jeho čištění elektronickým kontaktním čističem obnovit správný přenos signálu.Zajištění bezpečného namontovaného senzoru a správně připojeného pomáhá zabránit náhlým selháním senzoru nebo varovným světel na palubní desce.

Udržujte vzduchový filtr čistý

Špinavý nebo ucpaný vzduchový filtr může způsobit vstup prachu, zbytků a kontaminantů vstup do sacího potrubí, což může nakonec ovlivnit senzor mapy.Když se senzor zakryje nečistotami nebo uhlíkovými uhlíky, může poskytnout nepřesné hodnoty tlaku, což způsobí, že ECM nesprávný vypočítají směs vzduchu.To může vést k hrubému volnoběhu, váhání motoru nebo ke zvýšení spotřeby paliva.Nahrazení vzduchového filtru v pravidelných servisních intervalech brání kontaminantům dosažení senzoru mapy.Čistý vzduchový filtr umožňuje motoru správně dýchat a zajistit, aby senzor mapy dostával přesné údaje o tlaku vzduchu pro přesné řízení paliva.Udržování vzduchového filtru v dobrém stavu prodlužuje životnost senzoru mapy a zvyšuje celkovou účinnost motoru.

Zkontrolujte a udržujte vakuové linky

Senzor MAP se spoléhá na vakuové hadice, aby správně změřil tlak na sací potrubí.Pokud tyto hadice vyvinou praskliny, úniky nebo blokády, může senzor dostávat odečty falešného tlaku, což způsobuje nesprávné dodávání paliva.To může vést ke ztrátě energie motoru, zastavení a špatné odezvy škrticí klapky.Chcete -li udržovat přesné odečty senzorů, je důležité pravidelně kontrolovat vakuové hadice, zda není příznaky opotřebení, volné armatury nebo úniky.Jednoduchý způsob, jak detekovat úniky vakua, je naslouchání zvuků syčivých v motorovém prostoru.Pokud se zjistí, že vakuová hadice je poškozena nebo uvolněná, může nahradit nebo opětovné připojení zabránit narušení proudění vzduchu a zajistit správně fungování senzoru mapy.

Používejte vysoce kvalitní palivo

Palivo s nekvalitním palivem může uvnitř motoru způsobit uložení uhlíku a nahromadění zbytků, což může nakonec ovlivnit přesnost senzoru MAP.Když se v systému sacího systému hromadí palivové přísady, kontaminanty nebo nespálené palivo, mohou snížit citlivost senzoru a způsobit nesprávné hodnoty tlaku vzduchu.To může mít za následek vynechávání motoru, černý kouř z výfukového plynu a špatnou spotřebu paliva.Použití vysoce kvalitního paliva s vlastnostmi čistého hoření pomáhá předcházet nežádoucím nahromadění zbytků, udržovat čistý systém sacího a senzor mapy.Čističe palivových systémů nebo přísady mohou také pomoci rozpustit usazeniny uhlíku a zlepšit výkon motoru i senzoru.Neustále používání kvalitnějšího paliva zajišťuje delší životnost senzoru a stabilnější provoz motoru.

Udržujte senzor bez nečistot, oleje a vlhkosti

Protože je senzor mapy umístěn poblíž motoru, může být vystaven olejovým par, nečistotům a vlhkosti, což může vést ke kontaminaci nebo korozi senzoru.Pokud se senzor potahuje olejem nebo nečistotami, může začít odesílat nesprávné signály do ECM, což má za následek špatné zrychlení, vysokou spotřebu paliva a možnou kontrolování světelných varování motoru.Pro ochranu senzoru je důležité udržovat čistotu motoru a opravit jakékoli úniky oleje, které by mohly kontaminovat senzor mapy.V případě potřeby může být senzor jemně vyčištěn pomocí čističe snímače hmotného vzduchu nebo elektronického kontaktního čističe, aby se odstranily zastavěné kontaminanty a obnovily přesné odečty tlaku.

Při výměně mapového senzoru použijte díly OEM

Při výměně vadného senzoru mapy je vždy nejlepší použít díly OEM (výrobce původního vybavení).Senzory OEM jsou navrženy speciálně pro model a model vozidla, což zajišťuje přesné hodnoty tlaku, kompatibilitu a dlouhodobé spolehlivosti.Senzory s náhradními díly mohou být levnější, ale často jim chybí stejná úroveň přesnosti jako díly OEM.Použití nízké kvality nebo nekompatibilního senzoru může mít za následek nesprávné údaje o tlaku vzduchu, což vede k chybám motoru, špatnou odezvu škrticí klapky a zvýšené využití paliva.Investice do vysoce kvalitního senzoru OEM zabraňuje těmto problémům a zajišťuje správnou funkci systému řízení motoru.

Okamžitě řešit problémy s výkonem

Pokud vozidlo začne vykazovat známky špatného výkonu, jako je váhání, zastavení nebo nadměrná spotřeba paliva, je důležité okamžitě zkontrolovat senzor mapy.Ignorování včasných varovných značek může vést ke zhoršení problémů s motorem a nákladné opravy.Použití skeneru OBD-II ke kontrole problémových kódů souvisejících s senzorem MAP může rychle diagnostikovat problémy.Pokud je problém detekován, může jeho řešení co nejdříve zabránit dalšímu poškození a udržet motor v provozu hladce a efektivně.Pravidelné monitorování výkonu motoru pomáhá detekovat problémy s senzorem včas, což snižuje riziko neočekávaných poruch.

Závěr

Senzor MAP hraje roli při udržování motoru automobilu efektivně, což ovlivňuje využití paliva a jak čistý motor běží.Posílá důležitá data tlaku vzduchu do řídicího systému motoru, který používá tato data k úpravě paliva a načasování.Pokud senzor mapy nefunguje správně, může způsobit problémy s motorem, jako je špatný výkon, vyšší spotřebu paliva a další znečištění.Udržování senzoru mapy v dobré kondici prostřednictvím pravidelných kontrol a řešení jakýchkoli problémů rychle pomáhá udržovat motor v nejvyšším stavu.Pochopení role senzoru MAP a jeho údržby vede k lepšímu výkonu motoru, úsporám paliva a hladšímu zážitku z jízdy.
