Komplexní srovnání: LM324 vs LM358 Operační zesilovače

Prozkoumejte komplex operačních zesilovačů, kde mohou mít drobné detaily hlavní vliv.Tento článek se ponoří do přesvědčivého srovnání dvou široce používaných op-amps: LM324 a LM358.Zjistěte, jak mírné změny materiálů a výrobních technik mohou dramaticky ovlivnit jejich výkon v elektronických obvodech.Zkoumáme výrazné vlastnosti, aplikace a konstrukční důsledky každého zesilovače a zdůrazníme, jak tyto rozdíly hrají roli při návrhu obvodů.

Katalog

Co je LM324?

The LM324 je integrovaný obvod s čtyřmi operačními zesilovači v jednom balíčku a poskytuje řadu možností.Tento Quad Op-Amp pracuje hladce s jediným zdrojem energie a může pojmout diferenciální vstupní napětí až do napájecího napětí.Pozoruhodným atributem LM324 je jeho nízké vstupní offsetové napětí, přibližně 2 mV, což umožňuje zvýšenou přesnost v jemných úkolech.Udržuje spolehlivý výkon v teplotním rozmezí 0 ° C až 70 ° C, což zdůrazňuje jeho trvanlivost s maximální teplotou spojení 150 ° C.Takové vlastnosti zajišťují přizpůsobivost a konzistentní výkon v různých prostředích.LM324 a podobné op-amps jsou všestranné komponenty schopné provádět matematické operace, jako je přidání, odčítání, integrace a diferenciace.Jejich přizpůsobivost najde aplikace napříč mnoha elektronickými doménami.

Co je LM358?

The LM358 Rozlišuje se jako duální operační zesilovač, který obsahuje dva op-ampéry v jediném krytu.Vyniká ve scénářích s jedním dokladem a efektivně funguje od 3,0 V do 32V.LM358 je navržen s nízkými klidovými požadavky, takže je ideální pro zařízení ovládaná baterie, kde je potřeba konzervativní energie.Jeho rozsah vstupního napětí se může rozšířit na negativní napájení, což snižuje nutnost pro další zkreslení komponent.Výstupní napětí se blíží nižší úrovni napájení, takže je vhodné pro aplikace, které vyžadují nízkonapěťový výkon.Při použití se LM358 často objevuje v aplikacích napájených z baterií kvůli omezené spotřebě energie.Takové promyšlené nasazení zdůrazňuje schopnost Op-Amp harmonizovat efektivitu s výkonem.

Specifikace: LM324 vs LM358

Specifikace	LM324	LM358
Napětí	32v	32v
Rozptyl energie	1130MW (Dip)	830MW (Dip)
Vstupní offsetové napětí	5mv	5mv
Vstupní posun napětí	30 uV/° C (max.)	20 uV/° C (max.)

Funkce: LM324 vs LM358

Funkce LM324

• Nízký napájecí proud: 700 μA (konzistentní napříč napětí).

• Nízký vstupní zkreslení proud: 45 NA (kompenzováno teplotou).

• Nízké vstupní offsetové napětí: 2 mV.

• Nízkoúrovňový proud: 5 NA.

• Vstupní rozsah běžného režimu zahrnuje půdu.

• Diferenciální vstupní napětí se rovná napájecímu napětí.

• Výstupní napětí napětí: 0 V až (V - 1,5 V).

• Vnitřně kompenzované frekvence pro stabilitu při zisku jednoty.

• Vysoký zisk napětí DC: 100 dB.

• Šířka pásma široké jednoty: 1 MHz (kompenzovaná teplota).

• Flexibilní napájení:

Single: 3 V až 32 V

Dual: ± 1,5 V až ± 16 V

Funkce LM358

• Rozsah běžného režimu zahrnuje negativní nabídku

• Pracuje s jediným nebo duálním napájecím zdrojem

• Působí na 32 V až 32 V s jedinou nabídkou

• Nízké vstupní zkreslení proudy

• Vestavěná vnitřní kompenzace za lepší výkon

• Upnutí na vstupy ESD na trvanlivost

• Modely „NCV“ jsou automobilovým průvodem (kompatibilní s AEC-Q100 a PPAP)

• Ekologické: Ekologické: bez olova, bez halogenu a Rohs vyhovují

• Chrání výstupy před zkratem

• Skutečná diferenciální vstupní fáze pro přesnost

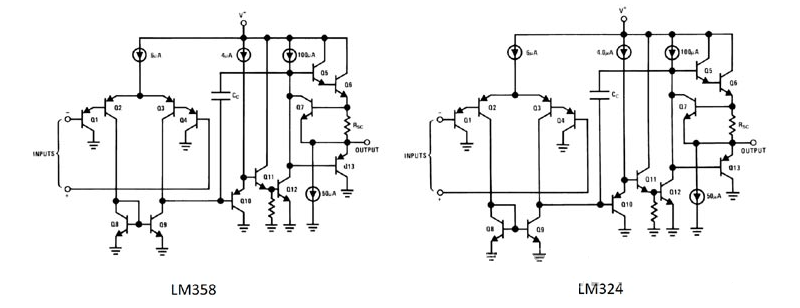

Vnitřní obvody: LM324 vs LM358

Absolutní maximální hodnocení: LM324 vs LM358

LM324 Absolutní maximální hodnocení

LM358 Absolutní maximální hodnocení

Elektrické charakteristiky: LM324 vs LM358

LM324 Elektrické vlastnosti

LM358 Elektrické vlastnosti

Aplikace: LM324 vs LM358

Aplikace LM324

Převodník zesilovače: Převádí různé formy energie na elektronické signály a zlepšuje přesnost měření.

Filtrační obvody: Vybírá specifické frekvence pro zvýšení kvality signálu a snížení šumu.

Sledovatelé napětí: Udržuje stabilní úrovně napětí a zajišťuje stabilitu obvodu.

Bloky zisku DC: Poskytuje konzistentní zesílení signálu, užitečné při stabilizaci výstupů proti variabilnímu napájecímu napětí.

Letní obvody: Slouží více vstupních signálů, které pomáhají při konverzi digitálního na analog.

Komparátory řízení smyčky: Srovnává signály s referenčními úrovněmi pro vyvážené systémy zpětné vazby.

Aplikace LM358

Obecné zesílení signálu: Zpracovává diferenciální signály v analogových systémech.

Osciloskopy: Zvyšuje zpracování signálu pro přesné generování a analýzu vlny.

Aktivní filtry: Zlepšuje přesnost filtrování pro signály AC i DC.

4 až 20-ma současné smyčkové systémy: Nejlepší v průmyslové automatizaci pro spolehlivý přenos signálu na dlouhé vzdálenosti.

Všestranné možnosti výkonu: Provozuje s jediným nebo rozděleným napájecím zdrojem vhodným pro různé požadavky na aplikaci.

Závěr

Provozní zesilovače LM324 a LM358 nabízejí charakteristické rysy vhodné pro různé elektronické aplikace.Každý zesilovač má jedinečné specifikace, které ovlivňují jejich výkon a vhodnost pro různé požadavky obvodu.Ať už potřebujete více op-amps v jednom balíčku nebo nízké spotřebě energie pro zařízení ovládaná baterie, výběr mezi LM324 a LM358 závisí na konkrétních potřebách vašeho obvodu.Pochopení jejich rozdílů je nutné pro navrhování účinných a efektivních elektronických systémů.
