Kompletní průvodce po ovladači TL494 PWM IC

Hledáte ve svých elektronických projektech efektivně spravovat amplitudu digitálního signálu?Řadič PWM TL494 je všestranný nástroj navržený tak, aby pomáhal v různých elektronických aplikacích, který nabízí komplexní sadu funkcí pro efektivní konstrukci řídicího obvodu PWM. Tento integrovaný obvod pomáhá zjednodušit složité úkoly v elektronicky napájených zařízeních, což ve vašich projektech zvyšuje jak funkci, tak inovace.

Katalog

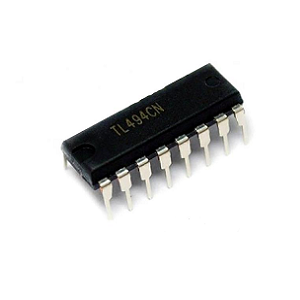

Přehled ovladače TL494 PWM

V rámci prostředí napájecího zdrojů Switchmode TL494 Řadič PWM se objevuje jako flexibilní komponenta, která pracuje na základě pevného frekvenčního režimu.Předpokládá se, že jako všeobsluhující řešení s jedním čipem shromažďuje všechny komponenty pro efektivní kontrolu PWM v aplikacích napájení.Nastavitelný oscilátor na čipu zavádí možnost přesné regulace frekvence, aby se vyrovnal se specializovanými potřebami aplikace.Kontrola mrtvé doby přidává další dimenzi a umožňuje snížení ztráty přepínání a zlepšení účinnosti aplikací zaměřených na maximalizaci úspory energie.

Dalším standout rysem TL494 je jeho pulzní překlopení, při správě směrování výstupního signálu, což ovlivňuje flexibilitu návrhů napájení výkonu.Přesný regulátor 5V v rámci čipu působí jako referenční bod během vývoje a testování, což zajišťuje spolehlivost systému v různých podmínkách zatížení.IC podporuje jak push-pull, tak jednofikované výstupní režimy a přizpůsobují různé aplikace.Tato všestrannost umožňuje TL494 zapadnout do řady vzorů, od přímých výkonových obvodů po pokročilé architektury napájení.Její schopnost bezproblémově integrovat do různých konfigurací představuje svou praktičnost a nabízí svobodu upřednostňovat priority buď nákladové účinnosti nebo výkon.Prostřednictvím těchto přizpůsobitelných funkcí zůstává TL494 oblíbenou volbou v špičkové elektronice a podporuje pokrok v systémech řízení a řízení energie.

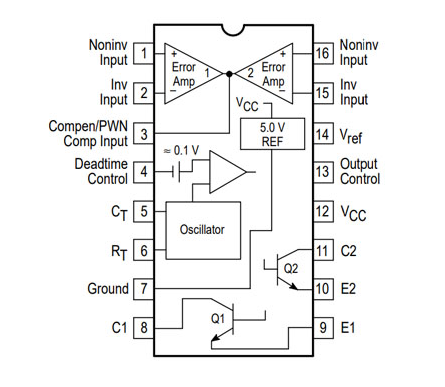

Konfigurace TL494 PIN

PIN.	Název pin	Popis
1	1in+	Neinvertující vstup do chybového zesilovače 1
2	1	Invertování vstupu do zesilovače chyb 1
3	ZPĚTNÁ VAZBA	Vstupní kolík pro zpětnou vazbu
4	DTC	Vstup komparátoru mrtvého ovládání
5	Ct	Kondenzátorový terminál používaný k nastavení frekvence oscilátoru
6	Rt	Terminál rezistoru používaný k nastavení frekvence oscilátoru
7	GND	Pozemní špendlík
8	C1	Sběratelský terminál výstupu BJT 1
9	E1	Emitorový terminál výstupu BJT 1
10	E2	Emitorový terminál výstupu BJT 2
11	C2	Sběratelský terminál výstupu BJT 2
12	VCC	Pozitivní nabídka
13	Výstup Ctrl	Vybere jednokoncový/paralelní výstup nebo push-pull operace
14	Ref	Výstup referenčního regulátoru 5-V
15	2in-	Invertování vstupu do chybového zesilovače 2
16	2in+	Neinvertující vstup do chybového zesilovače 2

Vnitřní struktura

Komponent	Popis
5V Referenční zdroj	Poskytuje stabilní výstup 5V pomocí principu BandGap. Aktivní, když VCC přesáhne 7,1 V.K dispozici na PIN 14 (REF) pro interní nebo externí použití.
Provozní zesilovače	Obsahuje dva zesilovače poháněné jedinou dodávkou.The zesilovače navádějí silnější signály na pin comp prostřednictvím diodů pro další kontrolu.
Oscilátor Sawtooth	Generuje průběh napětí mezi 0,3 V a 3V. Frekvence lze upravit pomocí externího rezistoru (RT) a kondenzátoru (CT) s vzorcem: f = 1 / (RT × CT).
Trigger pulsu	Během překladu spustí jeden výstupní tranzistor padající hrana signálu komparátoru.Resetuje při výstupu komparátoru poklesne na nulu.
Komparátor	Porovnává signál pin comp s průběhem pila. Výstupy nulové, pokud je napětí pila vyšší a jeden, pokud je signál comp vyšší.
Kontrola mrtvé doby	Nastaví minimální dobu, kdy nedojde k žádnému výstupnímu signálu. Ovládán PIN 4 (DTC).Výchozí maximální pracovní cyklus je 45%;redukuje na 42%, když je DTC nula.
Chybové zesilovače	Vysoce zesilovače se vstupními rozsahy od -0,3 V do 2V pod napájecí napětí.Výstupy jsou aktivní pro kontrolu a upravu PWM na základě zpětné vazby.
Režimy výstupní kontroly	Konfiguruje výstupy pro jednokoncované (synchronizované) nebo Provoz push-pull (střídání).Nezávislý na oscilátoru nebo překlopení řízení.
Výstupní tranzistory	Může potopit nebo zdroje až 200 mA.Napětí nasycení: <1,3V (režim obyčejného emiteru) a <2,5V (režim společenského sběratele). Efektivní a spolehlivý provoz.

Funkce TL494

• Poskytuje dva výstupy PWM s konfigurovatelnými režimy (push-pull nebo smene-End).

• Zahrnuje fixní frekvenční oscilátor a integrované chybové zesilovače.

• Interní 5V referenční zdroj pro stabilní provoz.

• Výstupní tranzistory zpracovávají až 500 Ma, získávání nebo potopení proudu.

• Funkce pro bezpečnost obsahuje uzamčení.

• Vestavěné ovládání PWM s komplexními obvody.

• Oscilátor na čipu podporuje operaci hlavní nebo otroky.

• Nastavitelné ovládání mrtvého času pro flexibilní načasování.

• Zjednodušuje synchronizaci externího obvodu.

• Dostupné modely připravené na automobily (předpona NCV).

• Nabízeny možnosti balení bez olova.

Specifikace TL494

Typ	Parametr
Rozsah provozního napětí	7V až 40V
Počet výstupů	2 výstup
Přepínání frekvence	300 kHz
Maximální pracovní cyklus	45%
Výstupní napětí	40 v
Výstupní proud	200 Ma
Maximální výstupní proud pro oba PWMS	250 Ma
Teplotní rozsah	-65 ° C až 150 ° C.
Čas pádu	40 ns
Doba vzestupu	100 ns
Dostupné balíčky	16-pinový PDIP, TSSOP, SOIC, SOP

TL494 Absolutní maximální hodnocení

Parametr	Maximální limit	Popis
Napětí napětí (VCC)	41 v	Napětí napětí nesmí překročit 41 V, aby nedošlo k poškození.
Vstupní napětí (VI)	VCC + 0,3 V	Napětí vstupního kolíku musí zůstat do 0,3 V nad dodávkou napětí (VCC).
Výstupní napětí (VO)	41 v	Výstupní napětí u sběratele vnitřního Transistor musí zůstat pod 41 V.
Výstupní proud (IO)	250 Ma	Sběratel proudu vnitřního tranzistoru nesmí překročit 250 Ma.
Pájecí teplo	260 ° C (10 sekund)	Maximální pájecí teplo měřené při 1,6 mm (1/16 palce) Z těla IC, omezeno na 10 s.
Skladovací teplota (TSTG)	–65 ° C až 150 ° C	Bezpečný rozsah pro uložení IC, aby nedošlo k poškození Extrémní teploty.

TL494 Doporučené provozní podmínky

Doporučené parametry napětí a proudu pro provoz integrovaného obvodu:

• Zpětná vazba PIN CURNUT: Omezena na maximálně 0,3 Ma.

• Frekvence oscilátoru FOSC: Nastavitelné v rozmezí 1 kHz až 300 kHz.

• Kondenzátor časování oscilátoru CT: Měl by mít hodnotu mezi 0,47 NF a 10 000 NF.

• RT oscilátorový časový odpor: Může se měnit mezi 1,8 kΩ a 500 kΩ.

• Napětí VCC: musí se pohybovat mezi 7 V a 40 V.

• VI zesilovač vstupní napětí: mělo by klesnout mezi -0,3 V a (VCC - 2 V).

• VO tranzistorové kolektorové napětí: fixováno při 40 V, přičemž každý tranzistor manipuluje s kolektorem až 200 mA.

Funkční mechanismus řadiče PWM

TL494 je vytvořen tak, aby obratně spravoval duální výstupy PWM při konzistentní frekvenci s rozsáhlým pracovním cyklem.Toto zařízení optimalizuje operaci pomocí minimální sady komponent, jako jsou rezistory a kondenzátory, k řízení oscilátoru.V rámci své architektury jsou průběhy Sawtooth dovedně ve srovnání s kontrolními napětími za vzniku výstupů PWM, které jsou pak adeptivně zvládnuty vynalézavým překlopením pulzů.Toto strategické směrování zvyšuje jak operační účinnost, tak přizpůsobivost, patrné v praktických elektronických aplikacích, kde jsou oceňovány efektivní design a ekonomická řešení.

Frekvence oscilátoru ovlivňuje kontrolu mrtvého času a generování stabilních signálů PWM.Výběrem hodnot specifického rezistoru (RT) a kondenzátoru (CT) je možné přesné kontroly této frekvence.Toto rozhodnutí přímo ovlivňuje rozlišení výstupu a citlivosti PWM řadiče.Podrobný průzkum elektronických časovacích obvodů ukazuje, že kalibrace RT a CT umožňuje dosáhnout konkrétních cílů v systémech vyžadujících přesnou kontrolu.Například při vývoji napájení, které upřednostňuje efektivitu, pečlivě upravte tyto parametry tak, aby splňovaly konkrétní specifikace a přitom vyvážejí účinnost proti tepelnému výkonu.Toto pečlivé zaměření je často to, co odděluje odolný design od ostatních ve funkční elektronice.

Jak používat řadič TL494 PWM?

TL494 je všestranný řadič PWM (Pulse Width Modulation) široce používaný v napájecích zdrojích a převaděčích DC-DC.Poskytuje přesné výstupní řízení napájení kombinací klíčových funkcí a konfigurovatelných nastavení.Zde je návod, jak jej nastavit a používat efektivně.Začněte připojením invertujících vstupních kolíků zesilovačů chyb k zemi.To stanoví stabilní referenční bod pro regulaci.Neinvertující vstupní kolíky by se měly připojit k kolíku REF, který poskytuje referenční napětí 5V.Toto nastavení definuje cílové napětí, které bude TL494 regulovat.

PIN DTC (přímý ovládání proudu) a PIN zpětné vazby pomáhají jemno doladit a stabilizovat systém.Pin DTC upravuje pracovní cyklus PWM přímo a nabízí jednoduchý způsob, jak upravit výstupní výkon bez změny zpětné vazby.PIN zpětné vazby poskytuje monitorování výstupu a zajišťuje, aby systém udržoval konzistentní výkon i přes změny zatížení nebo vstupního napětí.Kolíky 5 a 6 řídí frekvenci oscilátoru, která určuje spínací rychlost signálu PWM.Připojením externího rezistoru a kondenzátoru k těmto kolíkům můžete upravit frekvenci pro optimalizaci účinnosti.Tato frekvence také ovlivňuje návrh dalších komponent, jako jsou induktory a kondenzátory, velikost a výkon vyvažování.

Zmožební zesilovač je klíčem k provozu TL494.Srovnává vzorek výstupního napětí s referencí 5V a podle toho upraví signál PWM.Tento systém zpětné vazby zajišťuje, že výstup zůstává stabilní za různých podmínek a poskytuje spolehlivou regulaci energie.Se správnou konfigurací jeho kolíků a nastavení nabízí TL494 robustní a přesné řešení pro napájení a převodníky.

Testovací obvod TL494

Aplikace TL494

• Micro-Inverters pro solární systémy

• Pračky, od rozpočtu po špičkové

• Elektrická kola

• Kouřové alarmy

• Střídače pro solární systémy

• Izolované napájecí zdroje AC/DC s korekcí účinkujícího faktoru, více než 90 wattů

• Výkonové řešení AC/DC pro telekomunikační a servery, s duálními ovladači a analogovými funkcemi

• Osobní počítače a notebooky

• Kuchyňské mikrovlnné trouby

• Napájecí zdroje pro servery

Schéma obvodu TL494

Schéma obvodu TL494

Schéma časování TL494

TL494 Klasický obvod střídače

Ekvivalentní a alternativní modely

• • UC3843

• • TL3842

• • UC2842

• • SG2524

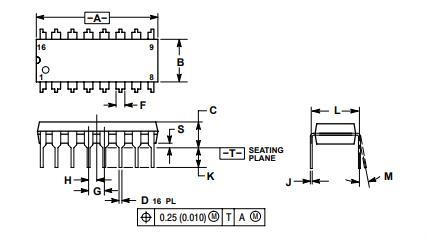

Balíček pro TL494

Závěr

Řadič PWM TL494 je důležitým nástrojem poskytujícím flexibilní řešení pro správu a regulaci síly v široké škále elektronických aplikací.Jeho řada funkcí, včetně duálních výstupů PWM, nastavitelných frekvencí oscilátoru a různých výstupních konfigurací, je ideální pro konstrukci efektivních a spolehlivých napájecích obvodů.Ať už navrhujete malá zařízení nebo velké systémy, TL494 pomáhá zefektivnit složité úkoly, podporuje inovace a zvyšuje funkčnost vašich projektů.
