Kompletní průvodce tranzistorem 2N3906 PNP

Tranzistor 2N3906 je populární tranzistor PNP používaný v jednoduchých amplifikačních a přepínacích obvodech.Tato příručka pokrývá jeho funkce, použití, rozložení pin a praktické aplikace, které vám pomohou pochopit jeho roli v různých elektronických projektech.

Katalog

Přehled 2N3906 Transistor

The 2N3906 je běžně používaný tranzistor PNP, který dobře slouží v úkolech amplifikace a přepínání s nízkým výkonem.Navrženo tak, aby zpracovávalo mírné úrovně napětí a malých proudů, pracuje přepínáním kolektorů a emitorových křižovatek mezi otevřenými a uzavřenými stavy v závislosti na napětí základního kolíku.Když je základní kolík uzemněn, tranzistor je ve stavu zkreslení vpřed, což umožňuje proudu proudit z emitoru do sběratele.Když je signál aplikován na základnu, jde do stavu zkresleného zkreslení a zastaví proudový tok.

S hodnotou zisku mezi 110 a 300 může tento tranzistor účinně zesílit malé signály.Má však současný limit pro svůj sběratel, takže je nejvhodnější pro aplikace, kde současný požadavek zůstává pod 200 mA.2N3906 má dva hlavní operační stavy: nasycení, kde je tranzistor plně zapnutý, umožňuje maximální proudový tok a mezní hodnota, kde je zcela vypnutý bez proudu mezi emitorem a sběratelem.Díky těmto vlastnostem je všestranné pro mnoho obecných aplikací, ať už v základních zesilovačích nebo jednoduchých přepínacích obvodech.

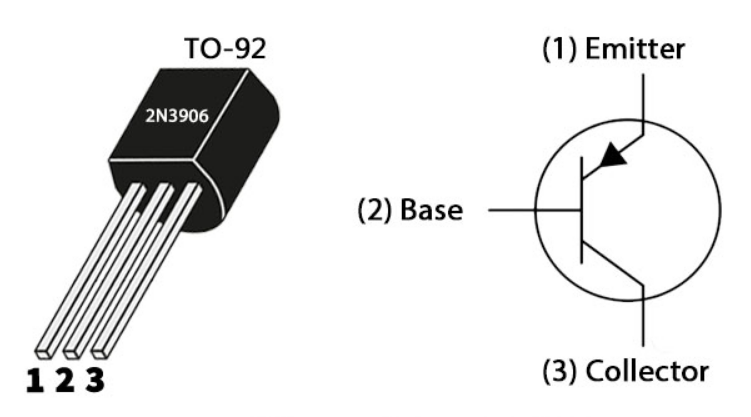

Rozložení pinů pro tranzistor 2N3906

Konfigurace pin

Číslo kolíku	Název pin	Popis
1	Emitor	Aktuální odtoky ven přes emitor
2	Báze	Řídí zkreslení tranzistoru
3	Kolektor	Aktuální toky přes sběratel

2N3906 CAD model

Symbol 2N3906

2N3906 Footprint

2N3906 3D model

Klíčové vlastnosti tranzistoru 2N3906

Návrh tranzistoru PNP

2N3906 je tranzistor PNP, což znamená, že provádí proud, když je jeho základna při nižším napětí než emitor.Tato konstrukce umožňuje účinně řídit proudový tok v obvodech s nízkým výkonem, kde je potřebný tento typ polarity.

Vysoký zisk DC proudu

S DC proudovým ziskem (HFE) až 300 může 2N3906 zesílit malé základní proudy a produkovat větší kolektorové proudy.Tato funkce z něj dělá dobrou volbu pro aplikace vyžadující mírné zesílení signálu.

Mírné proudové manipulace

Tranzistor zvládne kontinuální kolektorový proud 200 mA.Tato kapacita jí umožňuje ovládat zařízení s nízkým výkonem bez přehřátí nebo potřeby dalších chladicích opatření za předpokladu, že proud zůstává v jeho bezpečném rozsahu.

Napětí na bázi emitoru

Napětí emitorové základny (VBE) 5V znamená, že 2N3906 dokáže řídit obvody s přiměřeným rozsahem napětí, což je vhodné pro typické nízkonapěťové aplikace, aniž by vyžadovaly komplexní úpravy.

Kompaktní balíček do-92

2N3906 je k dispozici v balíčku TO-92, který je malý a pohodlný pro použití na chlepech a v kompaktních obvodech.Díky tomu je snadné integrace do projektů, kde je prostor omezený.

2N3906 Specifikace tranzistoru

Technické specifikace, vlastnosti, charakteristiky a komponenty se srovnatelnými specifikacemi ON Semiconductor 2N3906BU.

Typ	Parametr
Stav životního cyklu	Aktivní (poslední aktualizace: před 2 dny)
Časová doba z továrny	6 týdnů
Mount	Skrz díru
Typ montáže	Skrz díru
Balíček / pouzdro	To-226-3, TO-92-3 (TO-226AA)
Počet kolíků	3
Hmotnost	179mg
Materiál tranzistorového prvku	KŘEMÍK
Napětí rozkladu sběratele-emiter	40V
Počet prvků	1
Hfemin	100
Provozní teplota	-55 ° C ~ 150 ° C TJ
Obal	Hromad
Publikováno	2007
JESD-609 kód	E3
Kód PBFree	Ano
Stav dílu	Aktivní
Úroveň citlivosti na vlhkost (MSL)	1 (neomezený)
Počet zakončení	3
ECCN kód	Ear99
Terminál povrch	Cín (SN)
Napětí - jmenovité DC	-40V
Maximální rozptyl energie	625MW
Poloha terminálu	DNO
Aktuální hodnocení	-200 mA
Frekvence	250 MHz
Číslo základní dílu	2N3906
Konfigurace prvku	Singl
Rozptyl energie	625MW
Transistorová aplikace	Přepínání
Získejte produkt šířky pásma	250 MHz
Typ polarity/kanálu	PNP
Typ tranzistoru	PNP
Napětí emitoru kolektoru (VCEO)	40V
MAX Collector Current	200 mA
DC aktuální zisk (HFE) (min) @ ic, vce	100 @ 10Ma 1V
Vce saturace (max) @ ib, IC	400 mv @ 5ma, 50 mA
Frekvence přechodu	250 MHz
Sběratelské základní napětí (VCBO)	-40V
Napětí základního základu (VEBO)	-5V
Zapněte Time-Max (ton)	70ns
Výška	5,33 mm
Délka	5,2 mm
Šířka	4,19 mm
Dosáhnout SVHC	Ne SVHC
Kalení záření	Žádný
Stav ROHS	Rohs3 vyhovující
Olovo zdarma	Olovo zdarma

Aplikace obvodu 2N3906

Zkušební obvod zpoždění a doba zpoždění a doba ekvivalentu

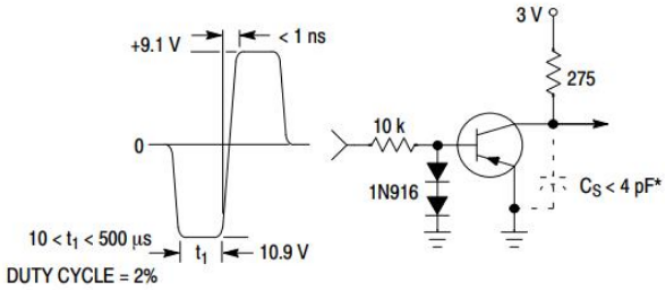

Zkušební obvod ekvivalentního obvodu úložiště a doba podzimu

Ekvivalenty tranzistoru 2N3906

Číslo modelu	Výrobce	Popis
2N3906D26Z	Fairchild Semiconductor Corporation	Malý bipolární tranzistor, 0,2A I (C), CEO 40V V (BR), 1-element, PNP, křemík, to-92
2N3906D27Z	Fairchild Semiconductor Corporation	Malý bipolární tranzistor, 0,2A I (C), CEO 40V V (BR), 1-element, PNP, křemík, to-92
2N3906rlrmg	Na polovodiči	Malý signál PNP bipolární tranzistor, to-92 40 V, 0,2 A, 92 (TO-226) 5,33 mm výška těla, 2000-FNFLD
2N3906rlra	Produkty Motorola Semiconductor	Malý bipolární tranzistor, 0,2A I (C), CEO 40V V (BR), 1-element, PNP, křemík, to-92
2N3906AMO	Polovodiče NXP	Transistor 200 Ma, 40 V, PNP, SI, malý signální tranzistor, to-92, BIP obecný účel malý signál
2N3906rlrpg	Rochester Electronics LLC	200Ma, 40V, PNP, SI, malý signální tranzistor, to-92, případ 29-11, do 226, 3 pin
2N3906G	Mikro komerční komponenty	Malý signální bipolární tranzistor, 0,2A I (C), CEO 40V V (BR), 1-element, PNP, křemík, TO-92, plastový balíček-3
2N3906ta	Na polovodiči	200 Ma, 40 V PNP malý signál Bipolární křižovatka, 2000-FNFLD
2N3906Stob	Zetex / Diodes Inc	Malý signální bipolární tranzistor, 0,2A I (C), 40V V (BR) CEO, 1-element, PNP, křemík, styl TO-92, e-line balíček-3

Alternativní možnosti pro 2N3906

• BC157

• • BC558

• • 2SA1943

• • BD140

• • S8550

• • Tip127

• • Tip42

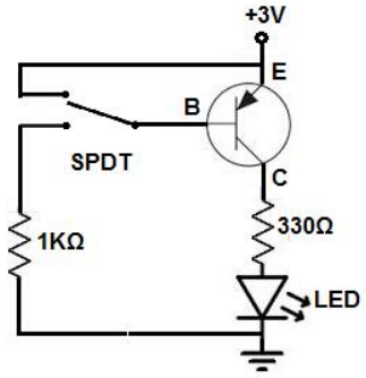

Funkčnost 2N3906 v obvodu PNP

V základním obvodu PNP pomocí 2N3906 tranzistor obvykle funguje jako spínač nebo zesilovač.Pro fungování jako spínače je emitor připojen k kladnému zdroji napětí, jako je +3V, zatímco na základně je umístěn přepínač tlačítka.S neomezeným tlačítkem není proud na základnu a ve výchozím nastavení udržuje tranzistor ve stavu „on“.Tato konfigurace umožňuje proudění proudu do kolektoru a napájela jakoukoli připojenou komponentu, jako je LED.

Když je tlačítko stisknuto, napětí na základně je větší než na emitoru, který blokuje proudový tok mezi emitorem a kolektorem a účinně vypne jakoukoli připojenou komponentu.Toto nastavení ukazuje základní princip tranzistoru PNP: zůstává ve stavu „on“, pokud je základní napětí nižší než emitor.Když základní napětí překročí emitor, blokuje proudový průtok, čímž se obvod „vypne“.

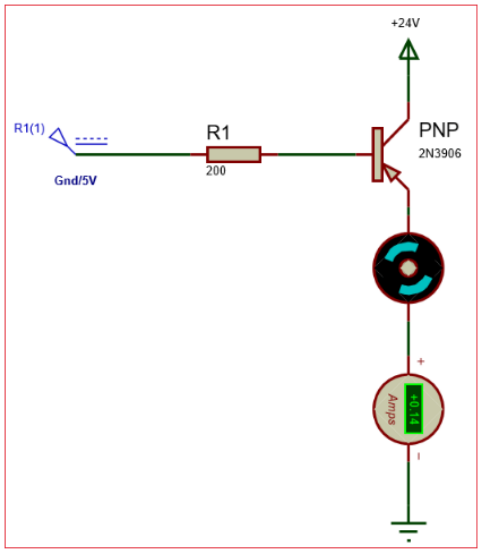

Použití tranzistoru 2N3906

2N3906 je široce použitelný pro přepínání a zesílení úkolů.Díky jeho struktuře je ideální pro přepínání vysokopěťových, nízkoprůměrných zatížení, zejména při práci v rámci svého proudového limitu 200 mA.Může být použit v obvodech, kde je zapotřebí konzistentní zesílení nízké úrovně, i když jeho limit zisku znamená, že není vhodný pro zesílení těžkých služeb.Vzhledem k jeho povaze PNP je často vybírána, když jsou vyžadovány konfigurace reverzní polarity, takže je všestranná pro různé aplikace s nízkým výkonem, včetně kontroly signálu, obvodů LED a nízkoproudových motorových ovladačů.

Průvodce provozováním 2N3906 jako přepínače

Provozování 2N3906 jako spínače je jednoduché.Ve standardní konfiguraci PNP je tranzistor obvykle „on“, když je základní kolík uzemněn.Tento výchozí stav „on“ umožňuje proud proudit z emitoru do kolektoru.Pro vypnutí spínače „vypnuto“ je na základním kolíku aplikován zdroj napětí, který zabraňuje proudu proudu mezi emitorem a kolektorem.Tento design pomáhá s ovládáním malých zatížení, aniž by vyžadoval komplexní nastavení.

Pro ochranu tranzistoru v režimu přepínání je běžné umístit rezistor mezi základnou a kontrolním vstupem, vypočteným pomocí vzorce RB = VBE / IB.Tento rezistor zajišťuje, že proud proudící k základnímu kolíku zůstává v rámci bezpečných limitů, což zabraňuje jakémukoli potenciálnímu poškození tranzistoru.Při konfiguraci s tímto rezistorem může 2N3906 spolehlivě ovládat rozsah nízkoproudových zařízení, jako jsou malé motory nebo LED diody.

Díly s podobnými specifikacemi jako 2N3906 Transistor

Části napravo mají specifikace podobné polovodičovému 2N3906BU.

Výrobce	2N3906BU	2N3906ta	2N3906tfr
Na polovodiči	Skrz díru	Skrz díru	Skrz díru
Balíček / pouzdro	TO-226-3, TO-92-3	To-226-3, TO-92-3 (TO-226AA)	To-226-3, TO-92-3 (TO-226AA)
Emitor sběratele B.	40 v	40 v	40 v
Max Collector Curr.	200 Ma	200 Ma	200 Ma
Frekvence přechodu	250 MHz	250 MHz	250 MHz
Sběratel Emitor S.	-400 mV	-400 mV	-250 mV
HFE Min	100	100	100
Max Power Dissipa.	625 MW	625 MW	625 MW

Aplikace 2N3906 tranzistoru

Přepínání s nízkým výkonem

2N3906 se běžně používá pro přepínání nízkoprůměrných vysokopěťových zatížení.Je ideální pro obvody, kde potřebujete spolehlivý přepínač, který nevytváří mnoho energie, jako jsou pole LED nebo jednoduché ovládací prvky relé.

Amplifikace signálu

Jeho mírný zisk mu umožňuje zesílit signály v zvukových obvodech s nízkým výkonem a dalším malým nastavením zesílení.I když to není vhodné pro vysoce výkonné zesílení, je to skvělé pro menší, konzistentní zvýšení signálu.

Obvody měniče a převodníků

Konstrukce PNP dělá 2N3906 užitečným v obvodech střídače a měniče, zejména pokud je potřeba kontrola směru proudu.Lze jej nastavit pro přepínání proudů a podporovat funkce konverze v jednoduchých návrzích správy energie.

Dvojitá LED nebo LAMP BLASKER

Tranzistor lze také použít v obvodech určených k blikání LED nebo lampům.Řízením proudového toku na základě vstupního signálu vytváří jednoduchý efekt blikáru, užitečný v indikátorových světelch nebo varovných signálech.

Konfigurace párů Darlingtonu

U aplikací, které vyžadují vyšší zisk, může být 2N3906 spárován s jiným tranzistorem v konfiguraci Darlington.Toto nastavení ještě více zesiluje proud, což umožňuje řídit mírně větší zatížení při zachování dobrého výkonu.

2N3906 Typy balíčků

To-92 (hromadný)

TO-92 (AMMO, TAPE A BEEL)

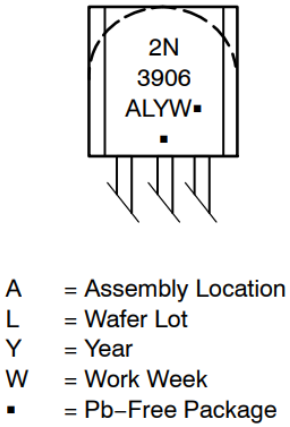

Schéma značení pro tranzistor 2N3906

O výrobci 2N3906

Na polovodiči, široce uznávaný výrobce, se zaměřuje na poskytování efektivních řešení pro správu energie a signálu.Jejich výrobky, včetně 2N3906, jsou navrženy tak, aby vyhovovaly potřebám široké škály aplikací, od automobilového průmyslu a komunikace po výpočetní techniku, spotřební elektroniku a průmyslové systémy.Známý pro svou inovaci a závazek ke kvalitě, na polovodiči nabízí spolehlivé komponenty, které používají inženýři a designéři po celém světě k vytvoření účinných a udržitelných řešení.Jejich zaměření na energetickou účinnost pomáhá podporovat projekty šetrné k životnímu prostředí a energeticky úsporné napříč různými průmyslovými odvětvími.

DataSheet PDF

2N3906TA Datasheet:

2N3906ta.pdf

2N3906BU Datasheet:

2N3906BU.pdf

2N3906TA Datasheet:

2N3906ta.pdf

2N3906tfr Datasheet:

2N3906tfr.pdf
