CD4052: Funkce, pineout, alternativy a aplikace

Tato příručka zkoumá vlastnosti a použití CD4052, vysoce univerzálního integrovaného obvodu, který funguje jako 4kanálový multiplexer i demultiplexer.Ukazuje, jak tato komponenta bez námahy zpracovává různé konfigurace vstupů a výstupu, což z ní činí důležitý nástroj pro analogové i digitální zpracování signálu.

Katalog

Co je CD4052?

The CD4052 , integrovaný obvod bohatý na adaptabilitu, slouží jako 4kanálový multiplexer a demultiplexer.Adeptly funguje jako multiplexer 4: 1, výběr jediného výstupu ze čtyř dostupných vstupů nebo jako demultiplexeru 1: 4, nasměrování vstupního signálu na jeden ze čtyř možných výstupů.Jeho harmonie s analogovými i digitálními signály činí všestrannou napříč různými konstrukčními krajiny, od navigace složitých zvukových signálních cest až po rafinační kontrolní systémy.Duální schopnosti CD4052 nabízejí bezproblémové rozhraní s analogovými a digitálními světy, což zvyšuje jeho škálu používání.Tato adaptabilita je vážena v prostředích zabývajících se smíšenými signály.

Konfigurace CD4052 PIN

Kolík Žádný.	Název pin	Popis
16	VDD	Pozitivní vstup napájení, maximálně 20V
7	Vee	Negativní energetická kolejnice, obvykle spojená s zemí.
8	VSS (země)	Připojeno k zemi obvodu
6	Inh	Povolit PIN - musí být pro normální operace
9,10	A, b	Channel Select Pins
1,12	Y0, X0	Vstup / výstup kanálu 0
5,14	Y1, x1	Vstup / výstup kanálu 1
2,15	Y2, x2	Vstup / výstup kanálu 2
4,11	Y3, x3	Vstup / výstup kanálu 3
3,13	Y, x	Společný výstup / vstup

Funkce CD4052

Funkce	Popis
4kanálový mux a demux	Podporuje 4 kanály pro multiplexování a demuxingu.
4: 1 multiplexer	Funguje jako 4-vstup do 1-výstupního multiplexeru.
1: 4 demultiplexer	Funguje jako 1 vstup do 4-výstupního demultiplexeru.
Analogová a digitální podpora	Zpracovává analogové i digitální signály.
Nominální napětí	Pracuje na 5V, 10V nebo 15V.
Maximální napětí	Provozuje až 20 V.
Zpoždění šíření	400ns při 5V.
Možnosti balíčku	K dispozici v PDIP, CDIP, SOIC a TSSOP (16-pin).

CD4052 Alternativní multiplexery

• • 74HC4067

• • 74HC157

• • CD4016

Ekvivalentní komponenty CD4052

• NTE4052

• • 4017

Kde a jak používat CD4052 IC?

CD4052 je známá svou přizpůsobivostí v rámci vysokopěťového multiplexoru a demultiplexorových rámců, využívajících pokročilou technologii CMOS.Často ji najdete v konfiguracích, kde hraje roli multiplexer 4: 1 (MUX) nebo 1: 4 demultiplexer (DEMUX), zejména v programovatelné logickém prostředí.Schopnost zařízení správně navigovat jak analogové, tak digitální napětí, z něj činí most mezi přechody analogové k digitálnímu a digitálním k analogům.

Schopnosti multiplexeru

Multiplexer nebo „MUX“ je zařízení používané k výběru jednoho z několika vstupních signálů a přenosu na jeden výstup.Tato schopnost je řízena výběrovým řádkem, které určují, který vstup je odeslán na výstup.Multiplexery jsou dobré pro efektivní správu dat, zejména v systémech, které zpracovávají velké objemy informací, jako jsou telekomunikace a počítačové sítě.V telekomunikacích umožňují multiplexery více signálů, jako je hlas, video a data ke sdílení jediného komunikačního kanálu, čímž nejlépe využívá dostupnou šířku pásma.Podobně v počítači pomáhají spravovat směrování a přepínání dat a zajistit hladkou a efektivní komunikaci mezi zařízeními.Multiplexery také hrají roli v digitálních systémech, jako jsou mikrokontroléry a logické obvody, rozšířením funkčnosti omezených hardwarových komponent a umožněním rychlého zpracování dat a přepínání signálu.

A	B	Vybraný kanál
0	0	Kanál 0
1	0	Kanál 1
0	1	Kanál 2
1	1	Kanál 3

Obrázek a tabulka společně ilustrují provoz IC CD4052 jako multiplexer 4: 1, což ukazuje, jak je jeden vstupní kanál vybrán najednou založený na hodnotách vybraných kolíků A a B. Na obrázku jsou čtyři vstupyKanály (x0 - x3) připojené k multiplexoru, přičemž vybrané řádky A a B určují, který vstup je směrován na výstup (x).Například obrázek ukazuje konfiguraci, kde A = 1 a B = 0, aktivační kanál 1 (x1) a jeho signál (binární 1) je předán výstupu.Tabulka to doplňuje poskytnutím jasného mapování stavů Select Pin do odpovídajících aktivních kanálů: A = 0 a B = 0 vybere kanál 0 (x0), a = 1 a b = 0 vybere kanál 1 (x1), a =0 a B = 1 vybere kanál 2 (x2) a a = 1 a b = 1 vybere kanál 3 (x3).Obrázek a tabulka společně ilustrují funkčnost multiplexoru, přičemž obrázek vizuálně implementuje výběr kanálu definovaný v tabulce.

Operace demultiplexeru

Demultiplexer nebo „Demux“ provádí opačnou funkci multiplexoru.Vezme jeden vstupní signál a distribuuje jej na jeden z několika výstupních linek na základě řídicího signálu.To je užitečné v systémech, které potřebují řídit data nebo signály do různých destinací, například v komunikačních systémech, kde jeden zdroj posílá data více přijímačů.Demultiplexers se používají pro zajištění přesného rozdělení dat v systémech, které zpracovávají více proudů informací.Například v multimediálních aplikacích demultiplexery oddělují kombinované zvukové, video a další datové toky pro přehrávání nebo zpracování.Při výpočtu se používají v paměťových systémech pro směrování dat do konkrétních umístění nebo zařízení.

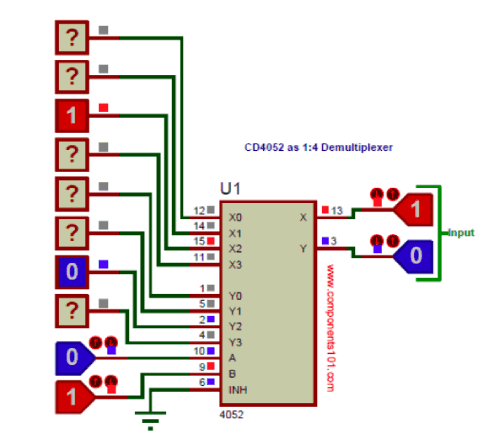

Obrázek ukazuje provoz CD4052 IC jako demultiplexer 1: 4, kde je jeden vstupní signál aplikovaný na kolíky X a Y směrován do jednoho ze čtyř výstupních párů (x0y0, x1y1, x2y2, x3y3) na základě států na základě států na základě státůZ vybraných kolíků A a B. V diagramu je vstupní signál (binární 1) nasměrován na druhý výstupní pár (x2 a y2), protože vybrané kolíky jsou nakonfigurovány jako a = 0 a B = 1, což odpovídá popisu vposkytnutý obsah.Tato směrovací schopnost je dosažena interním mechanismem přepínání IC, což umožňuje přesné rozdělení signálů do požadovaného výstupního kanálu.Taková funkce je nutná v systémech vyžadujících dynamické rozdělení signálu, jako je nastavení komunikace a zpracování signálu, kde schopnost směrovat signál k více výstupům efektivně podporuje složité provozní požadavky.

Aplikace CD4052

Výběr a směrování signálu

Funguje jako multiplexer a demultiplexer.Umožňuje efektivní výběr a směrování více vstupů nebo výstupů signálu v elektronických systémech.Široce se používá v aplikacích pro komunikaci a správu dat.

A/D a D/A převodníky

Zlepšuje přesnost a konverzní rychlosti v analogových digitálních a digitálních systémech.Vynikající pro zpracování zvuku a instrumentaci vyžadující přesnou konverzi signálu.

Přepínání sítě

Usnadňuje přenos dat v síťových systémech.Používá se v telekomunikačním a vysokorychlostním výpočtu pro efektivní přepínání a detekci poruch.

Programovatelné logické obvody

Podporuje přizpůsobitelná a rychlá řešení prototypování ve vestavěných systémech a IoT.Zvyšuje přizpůsobivost a efektivitu vývoje v programovatelných logických zařízeních.

CD4052 2D model a rozměry
