Armatury v elektrických strojích: Složení, funkčnost a pokročilé aplikace

Elektrické stroje jsou důležitými nástroji v každodenním životě a ve velkých průmyslových odvětvích.Srdcem těchto strojů je armatura, klíčová část, která pomáhá proměnit elektrickou energii v pohyb nebo pohyb na elektrickou energii.Tato příručka se ponoří hluboko do toho, jak artures fungují v různých strojích, jako jsou motory a generátory.Vysvětluje to, jak části armatury spolupracují na tom, aby stroje fungovaly hladce a efektivně.Rozdělením podrobností o tom, jak fungují armády, tento článek vrhá světlo na to, jak získat nejlepší výkon a ušetřit energii v elektrických strojích.

Katalog

Porozumění nárůstům

An armatura je vynikající součástí elektrických strojů, která umožňuje výrobu energie prostřednictvím své interakce s magnetickými polími.V závislosti na designu stroje se mačka může otáčet nebo zůstat nehybně.Funguje v zóně zvané Air Gap, kde interaguje s magnetickým tokem za vzniku elektromotorické síly (EMF), a nakonec vytváří mechanický pohyb.Toto magnetické pole je generováno buď permanentními magnety nebo elektromagnety, cívky drátu, které se stávají magnetickými, když je protéká elektřinou.V některých strojích, jako například dvojnásobně krmené systémy, může prvek magnetického pole působit také jako pomocná kotva, zvyšuje kontrolu a účinnost přeměny energie.Pro optimální výkon jsou artures pečlivě navrženy tak, aby zůstaly kolmé na magnetické pole a směr pohybu, síly nebo točivého momentu.Toto zarovnání maximalizuje elektromagnetické síly, které řídí stroj.Obvykle vyrobené z mědi kvůli jeho elektrické vodivosti jsou vinutí kotvy uspořádány tak, aby účinně generovaly EMF a přeměnily energii.Tento design přímo ovlivňuje výstup točivého momentu stroje, regulaci rychlosti a celkovou účinnost.

Kantura hraje několik rolí v elektrických strojích, což přímo ovlivňuje jejich účinnost a funkčnost.Jeho hlavní úlohou je nést elektrický proud v magnetickém poli a produkovat točivý moment v rotujících strojích nebo síly v lineárních.Toto je založeno na elektromagnetické indukci, kde pohyb mezi armaturou a magnetickým polem indukuje EMF.Tento EMF řídí proud skrz vinutí armatury a vytváří magnetickou sílu, která přeměňuje elektrickou energii na mechanický pohyb nebo naopak.V elektrických motorech přeměňuje armatura elektrickou energii na mechanickou energii.Během tohoto procesu indukované EMF působí proti proudu kotvy, známé jako zadní EMF, což pomáhá regulovat rychlost a točivý moment.Naopak, v generátorech, armatura přeměňuje mechanickou energii na elektrickou energii a prokazuje svou dvojí roli ve strojích, jako jsou motory a generátory.

Elektromotická síla (EMF) a účinnost přeměny energie

Produkce EMF v armatuře je dobrá pro přeměnu energie.Podle Faradayova zákona o elektromagnetické indukci je EMF generován relativním pohybem mezi armaturou a magnetickým polem.Podle Lenzova zákona je tento EMF proti návrhu, který jej vytváří.V motorech tento protichůdný EMF nebo zpět EMF reguluje rychlost a točivý moment proti vstupnímu proudu a zajišťuje stabilní a efektivní provoz.Při použití v generátorech přeměňuje armatura mechanickou energii na elektrickou energii.Tato konverze je posílena strategicky navrženými vinutími a dobře naplánovaným magnetickým obvodem, který minimalizuje ztráty energie a optimalizuje přenos energie.Polarita a intenzita EMF závisí na síle magnetického pole a směru rotace kotvy, což umožňuje přesnou kontrolu nad výkonem.Tato adaptabilita je potřeba požadavků na proměnnou rychlost a zatížení v průmyslových a obnovitelných energetických systémech.

Obrázek 2. EMF rovnice a vnitřní odpor v obvodu

Složení složek armatury

Atmatura je hlavní součástí elektrických strojů, která je zodpovědná za přeměnu elektrické energie na mechanickou energii a naopak.Skládá se z několika hlavních složek: jádra kotvy, vinutí, komutátor a hřídel.Každá z těchto částí je pečlivě navržena tak, aby zlepšila účinnost stroje, snížila ztráty energie a zajistila trvanlivost.Tato část poskytuje podrobné poruchy každé složky a vysvětluje, jak přispívají k výkonu elektrických motorů a generátorů.

Obrázek 3. Značená struktura a části armatury

Jádro armatury

Jádro armatury je magnetická páteř armatury.Jeho hlavní funkcí je podporovat vinutí a zlepšit magnetické interakce potřebné pro přeměnu energie.Je vyroben z tenkých vrstev silikonové oceli, nazývaných lamináty, které jsou naskládány dohromady.Tato vrstvená struktura snižuje vířivé proudy, nežádoucí cirkulující proudy, které způsobují ztrátu energie a přehřátí.Omezením těchto proudů na každou tenkou vrstvu výrazně zlepšuje energetickou účinnost stroje.Dalším důležitým rysem jádra je jeho schopnost minimalizovat ztráty hystereze.K těmto ztrátám dochází, když je materiál jádra opakovaně magnetizován a demagnetizován střídavým magnetickým polem.

Aby se to snížilo, je jádro vyrobeno z vysoce kvalitní křemíkové oceli, která má nízké vlastnosti ztráty hystereze.Laminace jsou pečlivě zarovnány a sloty, které drží vinutí, jsou přesně řezány, aby se maximalizoval magnetický tok a minimalizoval únik.V některých pokročilých návrzích jsou sloty zkosené, aby se snížilo magnetické ozdob, což je trhaný pohyb, ke kterému může dojít, když se rotor vyrovná s magnetickými póly statoru.Tento zkosený design slotů zajišťuje hladší rotaci a snižuje vibrace, což vede k tiššímu a spolehlivějšímu provozu stroje.

Vinutí kotvy

Vinutí kotvy jsou zodpovědná za generování elektromotorické síly (EMF) prováděním proudu magnetickým polem stroje.Tato vinutí jsou vyrobena z měděného drátu kvůli jeho vynikající elektrické vodivosti.Dráty jsou pečlivě izolovány, aby se zabránilo zkratu a udržovalo integritu vinutí.Uspořádání vinutí v rámci jádrových slotů je důležité pro maximalizaci účinnosti.Existují dva hlavní typy konfigurací vinutí: navíjející se na kole a vinutí vlny.Vinutí kola se používá v aplikacích, které vyžadují vysoký proud při nízkém napětí.Připojuje se paralelně a poskytuje více cest pro proud, což zvyšuje současnou kapacitu.

Vlnová vinutí je vhodnější pro vysokopěťové a nízkoproudované aplikace.Připojuje se v sérii a zvyšuje napětí a zároveň udržuje proud níže.Volba konfigurace vinutí přímo ovlivňuje točivý moment, rychlost a napětí stroje, což umožňuje přizpůsobení pro různé provozní potřeby.Umístění a připojení vinutí je strategicky navrženo tak, aby optimalizovalo magnetické pole a snižovalo potenciální problémy, jako je oblouky a vibrace.Techniky, jako je zkreslení vinutí nebo použití více cívek v jednom slotu, zvyšují výkon a minimalizují elektromagnetické rušení.

Komutator kotvy

Komutator je důležitou součástí v DC strojích.Jeho hlavní úlohou je nasměrovat proudový průtok vinutím kotvy a zajistit konzistentní mechanickou rotaci nebo elektrický výstup.Skládá se z více měděných segmentů, které jsou od sebe individuálně izolovány.Tyto segmenty jsou spojeny s vinutím kotvy a otáčí se hřídelí.Jak se kotva otáčí, komutátor přepíná směr proudu v přesných okamžicích.Toto přepínání udržuje točivý moment v motorové konstantě nebo výstupním napětí ve stabilní generátoru.Pro udržení hladkého provozu a zabránění přerušení toku energie je zapotřebí správné načasování.

Aby toho bylo dosaženo, je komutátor spárován s uhlíkovými kartáči, které udržují posuvný elektrický kontakt s rotujícími segmenty.Konstrukce a údržba komutátoru je dobrá pro minimalizaci jiskření a opotřebení.Vysoce kvalitní izolace a přesné obrábění měděných segmentů zajišťují trvanlivost a snižují riziko elektrických poruch.Pravidelná údržba je vyžadována, aby byl komutátor čistý a bez prachu nebo zbytků, které by mohly narušit elektrický kontakt.Správné napětí a zarovnání štětce také přispívají k delší životnosti komuutrátoru a spolehlivějšímu výkonu stroje.

Hřídel kotvy

Hřídel kotvy je centrální podpůrná struktura pro všechny rotující části kotvy, včetně jádra a komutátoru.Přenáší mechanickou energii generovanou motorem nebo přijatím generátorem.Hřídel je navržena tak, aby během provozu odolala rotačních sil, točivým momentem a vibracím.Výběr materiálu je potřeba hřídele, protože musí být silná, rigidní a odolná.Vysoko pevné ocelové slitiny se běžně používají k zajištění mechanické podpory při zachování relativně nízké hmotnosti pro snížení setrvačnosti.Hřídel také zajišťuje přesné zarovnání rotujících komponent pro hladký provoz a efektivní přenos energie.

Jakékoli nesouosost by mohlo vést k mechanickým ztrátám, zvýšenému opotřebení a potenciálnímu poškození stroje.Pro minimalizaci tření a opotřebení je hřídel podporována vysoce přesnými ložisky, která umožňují hladkou rotaci.Tato ložiska jsou pečlivě vybrána pro zpracování radiálních a axiálních zatížení, která se během provozu vyskytuje.Správné mazání a pravidelná údržba těchto ložisek jsou dobré pro prevenci přehřátí a prodloužení životnosti šachty a celé sestavy kotvy.

Jak funguje armatura?

Atmatura pomáhá změnit elektrickou energii na pohyb v motorech nebo měnit pohyb na elektrickou energii v generátorech.K tomu dochází kvůli elektromagnetické indukci.To znamená, že když pohybujete drátem magnetickým polem, vytvoří elektrickou sílu (nazývanou EMF).Atmatura vytváří své vlastní magnetické pole a toto pole interaguje s magnetickým polem z jiné části stroje (nazývané vinutí pole).Tato interakce je to, co způsobuje, že armatura funguje.

Jak armatura funguje v motorech?

Obrázek 4. Struktura motoru DC a operace kotvy

V elektrických motorech mění kotva elektrická energie na pohyb.Dělá to tím, že umožňuje proudění elektrického proudu skrz cívky (nazývané vinutí) umístěné v magnetickém poli vyrobeném statorem.Toto magnetické pole může pocházet z permanentních magnetů nebo elektromagnetů.Když proud prochází vinutím kotvy, reaguje s magnetickým polem statora a vytvoří sílu, která způsobuje, že se kotva točí.Pro hladké točení kotvy se používá komutrátor a kartáče.Tyto části spolupracují na změně směru proudu ve správné době.Kartáče předávají elektřinu do komuutátoru, který převrátí směr proudu, aby se motor otočil stejným směrem.Toto přepínání zabrání tomu, aby se motor uvízl nebo se točil špatně.Flemingovo pravidlo levé ruky pomáhá vysvětlit, jak to funguje.Ukazuje, že směr magnetického pole, směr proudu a výsledná síla všechny spolupracují na vytvoření rotace.

Několik věcí ovlivňuje, jak dobře funguje motor.Vinutí kotvy jsou uspořádány tak, aby maximalizovaly magnetickou interakci a zároveň snížily rezistenci, což zefektivnilo přeměnu energie.Komutator je navržen tak, aby přepínal proud hladce s minimálním jiskřením nebo opotřebením.Použití materiálů, jako je měď, pomáhá snižovat elektrickou odolnost a zlepšuje přenos energie.Moderní motory mají také řídicí systémy, které řídí proud, rychlost a točivý moment.Tyto systémy umožňují přesné úpravy, díky čemuž je motor užitečný pro širokou škálu aplikací, od domácích spotřebičů po průmyslové stroje.

Jak armatura funguje v generátorech?

Obrázek 5. Provoz generátoru DC s generováním a nápravou EMF

V generátorech má armatura opak toho, co dělá v motorech: mění se pohyb do elektrické energie.To také používá elektromagnetickou indukci.Když se armatura točí uvnitř magnetického pole vyrobeného statorem, prořízne magnetické linie a ve svých vinutích vytváří EMF (elektromotorická síla).Toto spřádání je poháněno něčím jako turbína nebo motor.Protože armatura se pohybuje změnou sever a jižních magnetických pólů, vytváří střídavý proud (AC).V generátorech DC komutátor změní tento AC na přímý proud (DC) přepnutím výstupu ve správné době.V AC generátorech (také nazývaných alternátory) zůstává výstup jako AC a jeho frekvence závisí na tom, jak rychle se armatura točí.

Několik věcí ovlivňuje, jak dobře generátor funguje.Rychlejší rychlost otáčení mění magnetické pole rychleji a vytváří více EMF.Silnější magnetické pole také vytváří více EMF a zvyšuje výkon.Vinutí jsou uspořádány tak, aby maximalizovaly magnetickou interakci a zároveň minimalizovaly ztrátu energie.Moderní generátory používají regulátory napětí k udržení stabilního napětí a frekvence, což je důležité pro zařízení, která vyžadují konzistentní výkon.Tyto systémy upravují magnetické pole tak, aby vyvážily změny ve využívání energie nebo vstupní rychlosti.

Generátory jsou důležité pro výrobu energie a udržení je stabilní.Zlepšením návrhu armatury a přidáním řídicích systémů můžete generátory zefektivnit a spolehlivě.To pomáhá udržovat stabilní napětí a frekvenci pro napájecí sítě, poskytovat spolehlivou energii v systémech obnovitelné energie, kde se zdroj energie mění, a zajistit záložní sílu pro místa, jako jsou nemocnice a datová centra.Zlepšení toho, jak armatura funguje jak v motorech, tak v generátorech, činí elektrické stroje efektivnější, spolehlivější a flexibilnější a uspokojí dnešní potřeby moci.

Techniky při kontrole kotvy

Řízení armatury v elektrických motorech pomáhá optimalizovat výkon, zejména při regulaci rychlosti a řízení točivého momentu.V DC Motors přirozeně omezuje vestavěný odpor kotvy přirozeně a chrání motor před elektrickým a tepelným přetížením.Aby se však dosáhlo přesnější kontroly nad rychlostí a přizpůsobilo se různým provozním potřebám, do obvodu se často přidává vnější odpor.Tento nastavitelný odpor umožňuje operátorům doladit proud kotvy a přímo ovlivňovat rychlost motoru a charakteristiky točivého momentu.

Rychlost stejnosměrného motoru je primárně určena rovnováhou mezi zpětnou elektromotorickou silou (EMF) a proudem kotvy.Zpět se EMF generuje, když se motor otáčí v magnetickém poli, což proti směru proudu kotvy.Tento vztah lze vyjádřit jako:

Kde:

• 𝑁 = rychlost motoru

• 𝐸𝑏 = zpět emf

• 𝐼𝑎 = proud armatury

• 𝑅𝑎 = vnitřní odpor armatury

Pro získání lepší kontroly nad rychlostí motoru se do obvodu kotvy zavede vnější odpor (𝑅𝑐) a modifikuje rovnici na:

To ukazuje, že rychlost motoru je nepřímo úměrná celkovému odporu v obvodu kotvy.Nastavením 𝑅𝑐 může být celkový odpor vyladěn, což umožňuje přesnou kontrolu rychlosti.

• Zvýšení 𝑅𝑐: Tím se snižuje proud kotvy, což vede k menšímu poklesu napětí přes odpor.Výsledkem je, že zadní EMF se zvyšuje, což způsobuje, že se rychlost motoru zvyšuje.

• Snížení 𝑅𝑐: Tím se zvyšuje proud kotvy, což má za následek větší pokles napětí, což snižuje zadní EMF a snižuje rychlost motoru.

Tato metoda je široce používána jak v Shunt, tak v řadě DC Motors kvůli jeho jednoduchosti a nákladové efektivitě.

Vinutí a reakce kotvy

Vinutí kotvy vytváří napětí a vytváří elektromotorickou sílu (EMF).Funguje s magnetickým polem vyrobeným vinutím pole.Tato týmová práce pomáhá měnit elektrickou energii na mechanickou energii v motorech a mechanickou energii na elektrickou energii v generátorech.Aby se elektrické stroje fungovaly lépe a vydržely déle, je důležité pochopit, jak je navrženo vinutí kotvy a jak to funguje.Je také důležité vědět o reakci kotvy, která může způsobit určité výzvy.

Vinutí kotvy

Vinutí kotvy se skládá z několika cívek vodivého drátu, obvykle mědi, protože dobře vede elektřinu.Tyto cívky jsou pečlivě umístěny do slotů jádra armatury.Toto nastavení maximalizuje magnetickou interakci a snižuje únik toku, což pomáhá elektrickému stroji efektivněji fungovat.Způsob, jakým jsou tyto cívky uspořádány, určuje typ vinutí, který výrazně ovlivňuje výkon stroje.

Existují dva hlavní typy konfigurací vinutí: Navíjející se na kole a vinutí vlny.Vinutí koly vytváří několik paralelních cest pro proud proudu, takže je vhodný pro vysokohorubní a nízkonapěťové použití, jako jsou motory s těžkými vliv.Naproti tomu vinutí vln spojuje cívky v sérii, což zvyšuje napětí a zároveň udržuje proud níže.Tento typ je ideální pro vysokopěťové, nízkoúrovňové aplikace, jako je přenosová síla na velké vzdálenosti.Aby byl elektrický systém bezpečný a spolehlivý, jsou cívky dobře izolované, aby se zabránilo zkratu.Jsou také připojeny k komutátoru, který mění směr proudu ve správné době, což zajišťuje konzistentní točivý moment v motorech nebo stabilním napěťovým výstupem v generátorech.

Existují také pokročilé techniky vinutí, například Distribuované vinutí a koncentrované vinutí.Distribuované vinutí šíří cívky přes více slotů, což pomáhá vyvážit magnetický tok a snižuje elektrický šum.Na druhé straně koncentrované vinuté skupiny cívky do méně slotů, zvyšování hustoty výkonu a zajištění kompaktnějšího stroje.Výběr správné konfigurace a techniky vinutí ovlivňuje účinnost, točivý moment a stabilitu stroje během provozu.

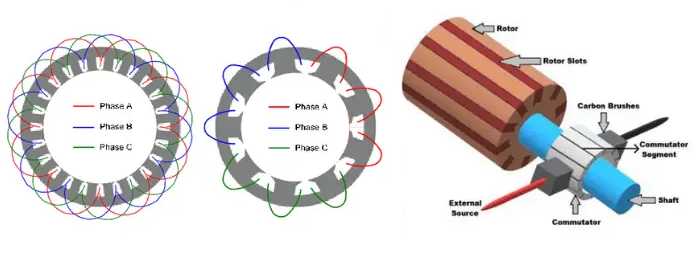

Obrázek 6. Typy vinutí kotvy a magnetická interakce

Reakce kotvy

Reakce armatury dochází, když magnetické pole vytvořené proudem armatury interaguje s hlavním magnetickým polem produkovaným vinutím pole.Tato interakce může posílit nebo oslabit hlavní pole, což vede k problémům, jako je zkreslení magnetického pole nebo ke snížení magnetického toku.Tyto změny mohou ovlivnit výkon a efektivitu elektrického stroje.

Ve strojích DC může reakce kotvy zkreslit hlavní magnetické pole, což vede k několika problémům. Zkreslení pole mění tvar magnetického pole, což snižuje účinnost a způsobuje nerovný točivý moment. Posun neutrální roviny Stane se, když oblast bez vyvolaných pohybů EMF ztěžuje hladký přepínání proudového směru.Toto nesoulad může způsobit jiskření na kartáčích, což může poškodit komutátor.Navíc Oslabení toku Může nastat, pokud magnetické pole kotvy proti hlavnímu poli, což vede ke snížení celkového toku a oslabení výstupu točivého momentu motoru.

Reakce armatury se vyskytuje v několika krocích.Nejprve vinutí pole vytváří stabilní magnetické pole.Jak se armatura otáčí, pohybuje se tímto poli a generuje EMF, který způsobuje, že proud proudí přes vinutí kotvy.Tento proud vytváří své vlastní magnetické pole, které interaguje s hlavním polem.Tato interakce narušuje hlavní magnetický tok, což způsobuje, že se neutrální rovina posune a ovlivňuje proces komutace.Pokud toto zkreslení není kontrolováno, může to vést k dalšímu jiskření kartáčů, nižší účinnosti a nerovnoměrné produkci točivého momentu.

Obrázek 7. Reakce kotvy v DC stroji

Zkoumání ztrát kotvy

Ztráty kotvy jsou skvělým faktorem ovlivňujícím účinnost a výkon elektrických strojů, včetně motorů i generátorů.Tyto ztráty se vyskytují během procesu přeměny energie a mohou snížit celkovou účinnost systému.Tři primární typy ztrát kotvy jsou ztráta mědi, ztráta vířivého proudu a ztráta hystereze, z nichž každá je způsobena odlišnými fyzikálními mechanismy.Pochopení povahy těchto ztrát a implementace strategií pro jejich minimalizaci je vyžadováno pro optimalizaci výkonu a účinnosti elektrických strojů.

Ztráty mědi

Ztráta mědi, která se také nazývá ztráta I²R, dochází kvůli elektrickému odporu při vinutí kotvy, když ji prochází proud.Tento odpor vytváří teplo, což vede ke ztrátě energie a snižuje účinnost stroje.Množství ztráty mědi se rychle zvyšuje s vyššími úrovněmi proudu za podmínek těžkého zatížení.Chcete-li snížit ztráty mědi, můžete použít silnější vodiče s většími průřezovými oblastmi, které mají menší odpor a umožňují dalšímu proudu proudu s menší ztrátou energie.Dalším přístupem je použití materiálů s vysokou vodivostí, jako je měď nebo dokonce stříbro pro zvláštní případy, protože efektivněji provádějí elektřinu.

Efektivnější navrhování rozložení vinutí může minimalizovat délku vodičů, což snižuje odpor.Pokročilé chladicí systémy, jako je nucené chlazení vzduchu nebo kapaliny, také hrají roli tím, že rozptýlí produkované teplé, udržuje armaturu při bezpečných teplotách a chrání izolaci vinutí před poškozením.Pečlivým výběrem materiálů, optimalizací konstrukce klikatého a pomocí účinných chladicích technik lze snížit ztráty mědi.To nejen zvyšuje účinnost stroje, ale také zvyšuje jeho celkový výkon a životnost.

Eddy Current Loss

Ztráty vířivých proudů dochází při změně magnetických polí vytvářejí cirkulující proudy uvnitř jádra armatury.Tyto cirkulující proudy produkují protichůdná magnetická pole, která odpadují energii jako teplo a snižují účinnost stroje.Množství ztráty vířivého proudu závisí na několika faktorech, včetně síly magnetického pole (hustota magnetického toku), rychlosti, při které se mění magnetické pole (frekvence obrácení toku) a tloušťky vrstev jádra (laminace).Pokud tyto proudy nejsou kontrolovány, mohou způsobit ztrátu energie a přehřátí, což ovlivňuje celkový výkon a trvanlivost stroje.

Aby se minimalizovalo ztráty vířivého proudu, mnozí navrhují jádro kotvy pomocí tenkých izolovaných vrstev (laminace) magnetické oceli.Tyto laminace zvyšují elektrický odpor mezi vrstvami, což ztěžuje vířivé proudy proudění a snižování ztráty energie.Výběr správné tloušťky pro tyto vrstvy je důležitý, protože tenčí laminace omezují efektivněji vířivé proudy, i když mohou být nákladnější a tvrdší.Potahování každé laminace materiálem s vysokou rezistencí také pomáhá blokovat vířivé proudy.Použití magnetických materiálů s vysokou elektrickou rezistecí a nízkou ztrátou hystereze, jako je křemíková ocel, snižuje vířivé proudy při zachování dobrého magnetického výkonu.Optimalizací návrhu jádra a výběrem nejlepších materiálů lze snížit ztráty vířivých proudů, což vede k lepší účinnosti a výkonu.

Ztráty hystereze

Ztráty hystereze probíhají, protože jádro kotvy je opakovaně magnetizováno a demagnetizováno, když magnetické pole mění směr.Pokaždé, když se magnetické pole přepne, materiál jádra odolává změně a využívá energii, která je uvolněna jako teplo.Tento konstantní cyklus magnetizace a demagnetizace vede ke ztrátě energie, což snižuje celkovou účinnost stroje.Množství ztráty hystereze závisí na magnetických vlastnostech materiálu jádra a na tom, jak často magnetické pole mění směr.Pokud materiál silně odolává změnám v magnetizaci, je promarněno více energie jako teplo.Podobně rychlejší změny v magnetickém poli (vyšší frekvence) zvyšují ztráty hystereze.

Pro minimalizaci ztráty hystereze používají jiné materiály s nízkou donucovacím prostředkem, jako je křemíková ocel, které vyžadují méně energie ke změně jejich magnetického zarovnání.Tyto materiály snadno přepínají magnetické stavy s minimální ztrátou energie.Materiály s vysokou propustností jsou také účinné, protože umožňují, aby se magnetický tok procházel snadněji, což snižuje energii potřebnou pro magnetizační cykly.U střídavých strojů je silikonová ocel orientovaná na zrnu užitečná, protože její magnetické domény se efektivněji vyrovnávají a sníží ztrátu energie během rychlých změn pole.Navrhování jádra s rovnoměrnou distribucí magnetického pole pomáhá zabránit lokalizovaným ztrátám.Výběrem správných materiálů a optimalizací designu jádra lze snížit ztráty hystereze, což vede k lepší účinnosti a výkonu v elektrických strojích.

Úvahy o návrhu armatury

Konstrukce armatury je velmi důležitá pro to, jak dobře fungují elektrické stroje jako motory a generátory.Dobrý design armatury pomáhá stroji efektivně měnit energii, produkovat vysokou energii a snižovat ztráty energie.To znamená, že stroj bude fungovat lépe, bude používat méně elektřiny a vydržet déle.Aby byla armatura co nejúčinnější, je třeba zvážit několik návrhových faktorů.Patří mezi ně velikost a tvar kotvy, typ použitých materiálů a způsob, jakým jsou vinutí uspořádány.Pečlivým výběrem a optimalizací každého z těchto detailů může být armatura vyrobena tak, aby vyhovovala specifickým potřebám výkonu a zajistilo, že stroj běží hladce a efektivně.

Počet slotů

Počet slotů v jádru armatury hraje roli v tom, jak se pohybuje magnetický tok, jak efektivně proudí proud a jak stabilní je navíjení.Sloty drží cívky na místě a poskytují podporu a zajišťují, aby vinutí zůstalo bezpečné a správně izolované.Výběr správného počtu slotů je skvělý pro to, aby stroj dobře fungoval.Ideální počet slotů závisí na několika faktorech.Za prvé, typ vinutí záleží, protože různé konstrukce navíjení vyžadují specifická uspořádání slotů, aby mohly vykonávat co nejlépe.Za druhé, počet pólů ve stroji musí odpovídat počtu slotů, aby byl magnetický tok vyvážený.A konečně, požadavky na výkon a velikost jsou cenné pro větší stroje, obvykle potřebují více slotů pro správu vyššího výkonu a napětí.Zvažováním těchto faktorů najdete nejlepší počet slotů, který zlepšuje výkon, udržuje stabilitu a splňuje požadavky na energii.Tato pečlivá rovnováha pomáhá stroji běžet efektivně a spolehlivě.

Obrázek 8. Průřezový pohled na jádrové sloty a umístění navíjení kotvy

Výhody více slotů

Vylepšené distribuce magnetického toku: Pokud je v jádru armatury více slotů, může být magnetický tok distribuován rovnoměrněji a přesněji, což snižuje reaktance a minimalizuje harmonické rušení, které by jinak mohly způsobit nežádoucí vibrace nebo šum;Výsledkem je, že to vede k plynulejšímu výstupu točivého momentu a stabilnějšímu provozu stroje, což zvyšuje jeho celkový výkon a spolehlivost.

Zvýšená účinnost toku proudu: Rozložením proudu napříč větším počtem slotů se sníží elektrický odpor a ztráty proudu s vířivým proudem, což znamená, že méně energie je zbytečná jako teplo, což nakonec zvyšuje celkovou účinnost stroje a umožňuje jeho efektivněji fungovatza proměnných podmínek zatížení.

Nevýhody více slotů

Zvýšená složitost a náklady: Ačkoli přidání dalších slotů může zlepšit výkon, také to dělá výrobní proces mnohem komplikovanější, protože vyžaduje přesnější obrábění a montáž, což zase zvyšuje výrobní náklady kvůli potřebě pokročilého vybavení, dodatečných materiálů a delšídoby výroby.

Omezení hmotnosti a prostoru: Začlenění vyššího počtu slotů nevyhnutelně zvyšuje celkovou hmotnost jádra armatury a snižuje dostupný prostor pro izolační a chladicí systémy, což může vytvářet výzvy v tepelném řízení a může vyžadovat pokročilejší řešení chlazení, aby se zabránilo přehřátí a zajistit zajištění a zajistit se a zajistit sebezpečný provoz.

Reakce úniku a reakce kotvy: Zatímco více slotů může zvýšit distribuci magnetického toku, mohou také vést ke zvýšení toku úniku a zesílit reakční účinky armatury, které mohou narušit magnetické pole a snížit účinnost, což ovlivňuje stabilitu a výkon stroje,zejména za podmínek těžkého zatížení.

Tvar slotů

Tvar slotů kotvy hraje roli v tom, jak se pohybuje magnetický tok, kolik toku úniku dochází a jak efektivně pracuje stroj.Sloty jsou místo, kde jsou umístěny cívky a jejich tvar ovlivňuje magnetické pole a chlazení stroje.Existují dva hlavní typy tvarů slotů: Otevřené sloty a uzavřené sloty, každý s vlastními výhodami a nevýhodami.

Otevřené sloty se snadněji vyrábějí, protože mají jednodušší design, který vyžaduje méně přesné obrábění.Rovněž umožňují lepší chlazení, protože otevřený tvar zlepšuje proudění vzduchu kolem cívek a pomáhá účinněji odstraňovat teplo.Díky tomu jsou otevřené sloty dobrou volbou pro stroje, které pracují ve vysokých proudech a potřebují efektivní chlazení, aby se zabránilo přehřátí.Otevřené sloty však zvyšují magnetickou neochotu, což ztěžuje magnetický tok projít jádrem.To vede k vyššímu toku úniku, který může snížit celkovou účinnost stroje, protože je zbytečná částka magnetická energie.

Na druhé straně jsou uzavřené sloty navrženy tak, aby efektivněji obsahovaly magnetické pole, což snižuje magnetickou neochotu a minimalizuje tok úniku.To má za následek lepší účinnost a vyšší výkon, protože více magnetické energie se používá efektivně.Uzavřené sloty jsou však obtížnější vyrobit kvůli jejich složitému tvaru, což vyžaduje přesné obrábění a vyšší výrobní náklady.Uzavřené sloty poskytují menší chlazení, protože průtok vzduchu je omezenější, což může být nevýhodou ve vysokých proudových aplikacích, jako je rozptyl tepla.Navzdory těmto výzvám jsou uzavřené sloty často vybírány pro aplikace vysoce výkonných, kde jsou účinnost a výkonnost důležitější než chlazení nebo výrobní náklady.

Výběr mezi otevřenými a uzavřenými sloty závisí na několika faktorech.Požadavky na účinnost jsou hlavním hlediskem, uzavřené sloty jsou vybrány pro aplikace, které vyžadují vysokou účinnost, jako jsou elektrická vozidla a přesné průmyslové stroje, protože snižují tok úniku a zlepšují výkon.Otevřené sloty jsou jednodušší a levnější produkovat, což z nich činí dobrou volbu pro nákladné návrhy.Potřeby chlazení jsou dalším faktorem, otevřené sloty se upřednostňují, když je potřeba lepší chlazení, například ve vysoce proudových strojích, které vytvářejí hodně tepla.Tvar slotu musíte pečlivě vybrat analýzou provozních požadavků a výkonnostních cílů stroje.Musí vyrovnat potřebu vysoké účinnosti, efektivního chlazení a zvládnutelné složitosti výroby.To často zahrnuje použití počítačových simulací k predikci toho, jak různé tvary slotů ovlivní výkon a účinnost za různých provozních podmínek.

Typ vinutí

Je nutný výběr správného typu vinutí pro kotvu, protože přímo ovlivňuje napětí stroje, manipulaci s proudem, výkonem a účinnost.Konfigurace vinutí určuje, jak je elektrická energie přeměněna na mechanickou energii a naopak.V elektrických strojích se používají dva hlavní typy vinutí: Navíjející se na kole a vinutí vlny, každý navržený pro specifické aplikace a požadavky na výkon.

Navíjení lap je navrženo tak, aby poskytovalo více paralelních cest pro proudový tok, takže je vhodné pro vysokopruhové, nízkonapěťové aplikace.Tento typ vinutí se běžně používá v těžkých motorech, jako jsou ty v průmyslových zařízeních a trakčních systémech, kde je zapotřebí vysokého točivého momentu při nízkých rychlostech.Protože cívky jsou připojeny paralelně, navíjecí kola dokáže zvládnout velké proudy bez přehřátí, což zlepšuje trvanlivost a výkon stroje při těžkém zatížení.Tato konfigurace však způsobuje nižší napětí, takže je méně vhodná pro přenos energie na dlouhé vzdálenosti nebo aplikace s vysokým napětím.

Vlnová vinutí naopak spojuje cívky v sérii, což zvyšuje napětí a zároveň snižuje proud protékající každou cívkou.Díky tomu je vlnová vinutí ideální pro vysokopěťové, nízkoproudové aplikace, jako jsou generátory a systémy přenosu energie, které potřebují vysílat elektřinu na velké vzdálenosti.Vlnová vinutí také poskytuje lepší komutaci, což znamená plynulejší přepínání proudu na kartáčích, protože připojení řady zajišťuje rovnoměrnější rozdělení proudu.To snižuje riziko jiskření na kartáči a zvyšuje účinnost a životnost stroje.Vinutí vln je však složitější pro návrh a výrobu ve srovnání s vinutím kola, což může zvýšit výrobní náklady.

Při výběru typu vinutí budete chtít přemýšlet o několika klíčových věcech.Pokud potřebujete vysoký točivý moment při nízkých rychlostech, navíjení na kolech je dobrá volba, protože dobře zpracovává vysoké proudy.Na druhé straně, pokud hledáte vysokou rychlost a vysoké napětí, vlnová vinutí je lepší, protože jeho nastavení série pro to funguje dobře.Rovněž vám dává hladší komutaci, což znamená méně jiskření a méně opotřebení na kartáči.Vinutí vlny pomáhá snižovat harmonické zkreslení a zvyšuje účinnost, zejména ve vysokopěťových situacích.Chcete -li zjistit nejlepší možnost, můžete použít nástroje pro modelování a simulaci, abyste zjistili, jak každý typ vinutí ovlivňuje výkon napájení, účinnost, komutaci a harmonické zkreslení.Zvážením všech těchto faktorů si můžete vybrat nastavení vinutí, které nejlépe vyhovuje vašim potřebám, zajistit, aby váš stroj běžel hladce, efektivně a nákladově efektivně.

Velikost vodiče

Velikost vodiče použitého při vinutí kotvy je dalším faktorem, protože přímo ovlivňuje proudovou hustotu, ztráty mědi a tvorbu tepla.Větší vodiče mají nižší elektrickou odolnost, což znamená, že snižují ztráty mědi a vytvářejí menší teplo.Díky tomu jsou ideální pro vysoce proudy, kde je důležitá účinnost a životnost.Použití větších vodičů však také zvyšuje celkovou hmotnost armatury a zabírá více prostoru, což může být problém v kompaktních návrzích nebo aplikacích citlivých na hmotnost.

Na druhé straně jsou menší vodiče lehčí a zabírají méně místa, takže jsou vhodné pro kompaktní vzory, jako jsou elektrická vozidla, kde je hmotnost skvělým faktorem.Menší vodiče však mají vyšší rezistenci, což vede k větším ztrátám mědi a může způsobit přehřátí vinutí, pokud nebude správně ochlazeno.Proto musíte pečlivě vyrovnat velikost vodiče na základě požadavků aplikace.Například kapacita přenášení proudu je klíčovým hlediskem, pro vysoce proudy jsou zapotřebí větší vodiče, zatímco menší vodiče dobře pracují v návrzích, kde jsou hmotnost a prostor omezeny.Požadavky na chlazení také hrají roli, protože větší vodiče vytvářejí menší teplo, což snižuje poptávku na chladicích systémech.

Rozměry vzduchové mezery

Vzduchová mezera mezi armaturou a statorem je dalším faktorem, který ovlivňuje hustotu magnetického toku, výkon a provozní účinnost.Menší vzduchová mezera zvyšuje hustotu magnetického toku, což zlepšuje magnetickou vazbu a celkovou účinnost, protože magnetické pole je silnější a více zaměřené.To má za následek lepší výkon a výkon.Menší mezery vzduchu však také zvyšují reakci kotvy a tok úniku, což může způsobit nestabilitu a přehřátí, zejména za podmínek těžkého zatížení.Při navrhování malých vzduchových mezer musíte být opatrní, abyste se vyhnuli těmto potenciálním problémům.

Naproti tomu větší vzduchová mezera snižuje hustotu magnetického toku, což snižuje výstup, ale minimalizuje tok úniku a reakci kotvy.Díky tomu je stroj stabilnější a spolehlivější, i když obětuje určitou účinnost.Větší mezery ve vzduchu se často používají v aplikacích, kde stabilita a hladký provoz jsou důležitější než maximální výkon.Úpravou rozměrů vzduchové mezery můžete ovládat rovnováhu mezi účinností, výkonem a provozní stabilitou.

Testovací postupy pro armaturu

Pravidelné testování armatury je dobré pro udržení výkonu a prodloužení životnosti elektrických motorů.Poruchy jako otevřené obvody, zkratky nebo fyzické poškození mohou vést k neefektivnosti, přehřátí nebo dokonce úplnému selhání motoru.Provedením důkladných testů lze potenciální problémy identifikovat včas, což umožňuje včasné opravy a zabránění nákladných poruchách.Tato část se zabývá účinnými metodami pro hodnocení strukturální a funkční integrity artures se zaměřením na běžné chyby, které mohou ovlivnit účinnost.

Krok 1: Připravte se na testování

Před zahájením jakýchkoli testů odpojte armaturu od motoru.To zabraňuje interferenci z jiných složek, které by mohly ovlivnit přesnost vašich hodnot.Je také důležité zajistit, aby byla armatura čistá a suchá, protože nečistoty nebo vlhkost mohou vést k falešným měřením.Podle potřeby shromažďujte všechny potřebné nástroje, včetně ohmmeru pro kontroly odporu a další diagnostické vybavení.

Zkontrolujte bezpečnost pracovní oblasti a ujistěte se, že je čistý a dobře osvětlený.Mít bezpečný a organizovaný pracovní prostor snižuje riziko nehod a zefektivňuje proces testování.Ujistěte se, že veškeré testovací zařízení je v dobrém provozním stavu a správně kalibrováno pro přesné výsledky.Správná příprava pomáhá zajistit spolehlivé testování a přesnou diagnózu.

Krok 2: Zkontrolujte otevřené a zkrácené vinutí

Použijte ohmmetr k měření odporu přes vinutí kotvy.Chcete -li to provést, položte jednu sondu na laťku s komutátorem a druhou na lištu přímo naproti, asi 180 stupňů od sebe.To kontroluje odpor úplného vinutí cívky.Pokud jsou vinutí v dobrém stavu, měly by být hodnoty odporu konzistentní napříč všemi cívkami.

Pokud je odpor příliš nízký, označuje zkrat, který by mohl být způsoben poškozenou izolací nebo překrývajícími se vinutími.Pokud je odpor příliš vysoký nebo ukazuje nekonečno, navrhuje otevřený obvod, možná z rozbitého drátu nebo volného spojení.V takových případech zkontrolujte izolaci pro poškození a zkontrolujte všechna připojení.Podle potřeby opravte nebo vyměňte vadné sekce.

Krok 3: Otestujte sousední tyče komutátoru

Pro podrobnější kontrolu změřte odpor mezi sousedními komutátory.Začněte na jednom baru a pohybujte se postupně kolem armatury.Tato metoda testuje každou cívku jednotlivě a pomáhá určit specifické poruchy.Konzistentní hodnoty odporu označují, že segmenty vinutí správně fungují.Pokud je odpor příliš nízký mezi dvěma pruhy, naznačuje to zkrácené zatáčky způsobené selháním izolace.Vysoký odpor by mohl znamenat částečně otevřený obvod v důsledku poškozeného nebo zkorodovaného spojení.V obou případech pečlivě zkontrolujte postiženou oblast.V případě potřeby vyměňte poškozenou izolaci nebo převine vadnou cívku.Pokud jsou spojení volná nebo zkorodována, čistěte a znovu je znovu prodávejte.

Krok 4: Posoudit izolaci komutátoru

Chcete -li zkontrolovat izolaci komutátorových pruhů, použijte ohmmetr k měření odporu mezi každou lištou a jádrem kotvy.Vysoká odolnost nebo žádná kontinuita naznačuje dobrou izolaci, zatímco nízký odpor naznačuje zkrat.To by mohlo být způsobeno poškozenou izolací nebo vodivými troskami na povrchu komutátoru.Pokud je detekován zkrat, vyčistěte komutátor důkladně, aby se odstranily zbytky.Pokud čištění problém nevyřeší, zkontrolujte izolaci pro poškození.Opětovné nasazení postižených pruhů nebo obnovení komutátoru, pokud se nosí nebo nerovnoměrné.Zajištění správné izolace je dobré pro spolehlivý provoz motoru.

Krok 5: Zjištění dokumentu a provádění oprav

Zaznamenejte všechny odečty odporu a všimněte si všech nesrovnalostí.Udržování přesných záznamů pomáhá diagnostikovat problémy a plánování cílených oprav.Během procesu opravy označte vadné oblasti pro snadnou identifikaci.Správná dokumentace také pomáhá při sledování opakujících se problémů v průběhu času.Po identifikaci chyb proveďte potřebné opravy.To by mohlo zahrnovat výměnu poškozené izolace, převíjející se cívky nebo prodávání volných spojení.Zajistěte, aby všechny opravy splňovaly bezpečnostní a kvalitní standardy.Po opravách opakujte armaturu, abyste potvrdili, že byly vyřešeny všechny problémy.

Krok 6: Implementace preventivní údržby

Pravidelné testování je potřeba preventivní údržby.Naplánujte periodické kontroly pro detekci časných známek opotřebení, což může zabránit hlavním poruchám.Tento proaktivní přístup prodlužuje životnost motoru a udržuje účinnost.Snižuje také neočekávané prostoje a nákladné opravy.Použití pokročilých diagnostických nástrojů, jako jsou digitální OHMMETRES a testery odolnosti proti izolaci, zlepšuje přesnost testování.Stanovení rutiny preventivní údržby pomáhá udržovat motory efektivně fungující po delší dobu.

Aplikace armatury

Armatury jsou užitečné v mnoha oblastech, protože je lze použít různými způsoby.Najdete je v elektrárnách, autech, továrnách a každodenní elektronice.Tato část se dívá na mnoho způsobů, jak se používají armatury, což ukazuje, jak pomáhají moderní technologii fungovat lépe a šetřit energii.Učením se o těchto použitích můžeme vidět, proč jsou armatury tak důležité pro staré i nové.

Hydroelektrické elektrárny

V vodních elektrárnách jsou artures integrovány do turbín, které přeměňují mechanickou energii tekoucí vody do elektrické energie.Když voda protéká turbínou, točí se rotor připojený k armatuře.Tato rotace vyvolává elektromagnetické pole a vytváří elektřinu.Tyto systémy se běžně používají v přehradách a vodních stanicích po celém světě a poskytují spolehlivý zdroj obnovitelné energie.Používání artures v vodní energii přispívá k udržitelné produkci energie snížením závislosti na fosilních palivech a minimalizováním emisí uhlíku.Umožňují efektivní přeměnu energie a zajišťují, že potenciální energie vody je maximalizována pro výrobu energie.

Větrné turbíny

V systémech větrné energie hrají armatury roli roli roli s lopatkami turbíny.Když vítr mění čepele, spojovaný rotor (obsahující armaturu) se točí v magnetickém poli a vytváří elektřinu elektromagnetickou indukcí.Tento proces účinně převádí kinetickou energii z větru na elektrickou energii.Armatury ve větrných turbínách jsou navrženy tak, aby fungovaly při variabilních rychlostech, což jim umožňuje přizpůsobit se měnícím se podmínkám větru při zachování účinné výroby energie.Tato schopnost je skvělá pro maximalizaci energetického výkonu a zajištění stability mřížky.Využitím obnovitelné větrné energie přispívá nástěnná hmota ve větrných turbínách ke snižování emisí uhlíku a podporu řešení udržitelné energie.

Přenosné generátory

Přenosné generátory se spoléhají na kompaktní artures, aby vyprodukovaly elektřinu pro záložní energii nebo energetické potřeby mimo síť.Tyto generátory jsou důležité během výpadků napájení, mimořádných událostí nebo outdoorových aktivit a poskytují spolehlivý zdroj elektřiny na odlehlých místech.Armatury v přenosných generátorech jsou určeny pro trvanlivost a účinnost, což zajišťuje konzistentní výkon za různých podmínek.Převádějí mechanickou energii z motorů pro spalování nebo jiné zdroje energie na elektrickou energii, napájecí zařízení, jako jsou světla, spotřebiče a komunikační zařízení.Jejich přenositelnost a efektivita je činí skvělými pro pomoc při katastrofách, kempování a další aplikace mimo síť.

DC motory

Artures jsou důležitými součástmi v DC Motors, které se široce používají v průmyslových strojích, robotice a elektrických vozidlech.V těchto motorech se kotva otáčí v magnetickém poli, když prochází elektrický proud, generuje točivý moment a způsobuje pohyb.DC motory jsou známé svým vysokým točivým momentem a přesnou kontrolou rychlosti, což z nich činí ideální pro aplikace vyžadující variabilní rychlost a rychlé zrychlení.V robotice a automatizaci umožňují DC motory řízené armatuřem přesné pohyby a umístění, zvyšují přesnost a účinnost komplexních úkolů.V elektrických vozidlech přispívají k hladkému zrychlení a regenerativnímu brzdění, zlepšení energetické účinnosti a výkonu jízdy.

Elektrická vozidla (EV)

V elektrických a hybridních vozidlech jsou armatury dobré pro pohonné systémy, které řídí kola.Tyto armády generují vysoký točivý moment při nízkých rychlostech, což je skvělé pro městské jízdní podmínky, jako jsou rychlé starty a zastavení a přenos.Umožňují regenerativní brzdění, což je funkce, která během brzdění získává kinetickou energii a přeměňuje jej na elektrickou energii.Tato obnovená energie je uložena v baterii vozidla, rozšiřuje rozsah jízdy a zlepšuje celkovou energetickou účinnost.Pokročilý návrh nárůstků v EVS zajišťuje vysoký výkon, sníženou spotřebu energie a nižší dopad na životní prostředí, což podporuje globální přechod na udržitelnou dopravu.

Robotika a automatizace

V systémech robotiky a automatizace se artures používají v servomotorech a krokových motorech k zajištění přesného umístění a kontroly rychlosti.Tyto motory se používají pro automatizované výrobní systémy, robotické zbraně a přesné stroje, kde je vyžadována vysoká přesnost a opakovatelnost.Armatury v těchto aplikacích umožňují hladké a přesné pohyby, což umožňuje robotickým systémům provádět složité úkoly s konzistencí a účinností.Jejich spolehlivost a přesnost zvyšují produktivitu v průmyslových odvětvích, jako je výroba elektroniky, automobilová montáž a výroba zdravotnických prostředků.Řízením inovací v automatizaci přispívají artures ke zvýšené provozní účinnosti a snížení lidské chyby.

Automobilové alternátory

V automobilových aplikacích se v alternátorech používají stacionární nástěnné armády k generování napájení střídavého proudu, protože motor řídí rotující magnetické pole.Na rozdíl od tradičních generátorů tento design eliminuje pohybující se elektrické kontakty, snižuje požadavky na opotřebení a údržbu.Vygenerovaná střídavá síla se poté převede na DC, aby se nabíjely elektronické systémy baterie a napájení vozidla, včetně světel, infotainmentu a řídicích jednotek motoru.Armatury v automobilových alternátorech jsou navrženy pro vysokou efektivitu a trvanlivost, což zajišťuje konzistentní napájení za různých jízdních podmínek.Tato technologie zvyšuje spolehlivost vozidla a podporuje rostoucí poptávku po pokročilých elektronických funkcích v moderních vozidlech.

Synchronní generátory

Synchronní generátory, běžně používané v elektrárnách a aplikacích mřížky, začleňují stacionární armatury jako součást jejich designu.Tyto generátory přeměňují mechanickou energii z turbín poháněných párou, vodou nebo plynem na elektrickou energii elektromagnetickou indukcí.Návrh stacionární armatury zlepšuje účinnost a snižuje mechanickou složitost a přispívá k spolehlivé a nepřetržité výrobě energie.Synchronní generátory se používají pro přenos energie ve velkém měřítku, protože udržují konstantní frekvenci a napětí a zajišťují stabilitu mřížky a splňují vysoké požadavky na energii.Jejich role v elektrárnách je nejlepší pro podporu průmyslových, komerčních a rezidenčních energetických potřeb po celém světě.

Závěr

Zkoumání artures nám ukazuje vnitřní fungování strojů, které pohánějí náš svět.Od pochopení základních sil ve hře až po zkoumání podrobného designu armatur, každá část přispívá ke zvýšení efektivnější a efektivnějších elektrických strojů.Tato příručka pokrývá nejen základy, ale také vysvětluje nejnovější vylepšení a úvahy o designu, které vedou k lepším a ekologičtějším strojům.
