Zesilovač s proměnným ziskem AD602JR: Vlastnosti, Pinout, Aplikace a Datasheet

AD602JR je duální zesilovač s proměnným ziskem vyrobený pro přesné, vysoce výkonné řízení signálu v pokročilých elektronických systémech.V tomto článku se jasným a praktickým způsobem dozvíte jeho klíčové funkce, rozložení pinů, vnitřní strukturu a specifikace.Uvidíte také, jak se používá v aplikacích, jako je ultrazvuk, RF, přístrojové vybavení a sběr dat, spolu s jeho klady, zápory, podobnými součástmi a detaily balení.Když si to přečtete, přesně pochopíte, co toto zařízení dělá a kam se nejlépe hodí.

Katalog

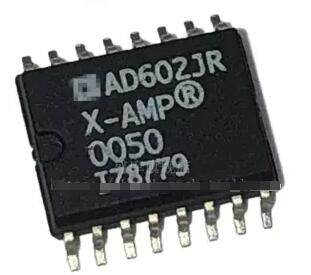

Co je AD602JR?

The AD602JR je přesný zesilovač s duálním proměnným ziskem (VGA) vyvinutý společností Analog Devices, určený pro vysoce výkonnou úpravu signálu v náročných elektronických systémech.Patří do rodiny AD600/AD602, která je známá svým nízkým šumem, širokou šířkou pásma a lineárními charakteristikami řízení zisku v dB.Tato řada je zabalena v kompaktním 16pinovém formátu SOIC (JR) a zahrnuje několik variant, jako jsou možnosti JRZ a REEL, které vyhovují různým potřebám výroby a montáže.

Při pohledu na AD602JR?Kontaktujte nás pro kontrolu aktuálních zásob, dodací lhůty a ceny.

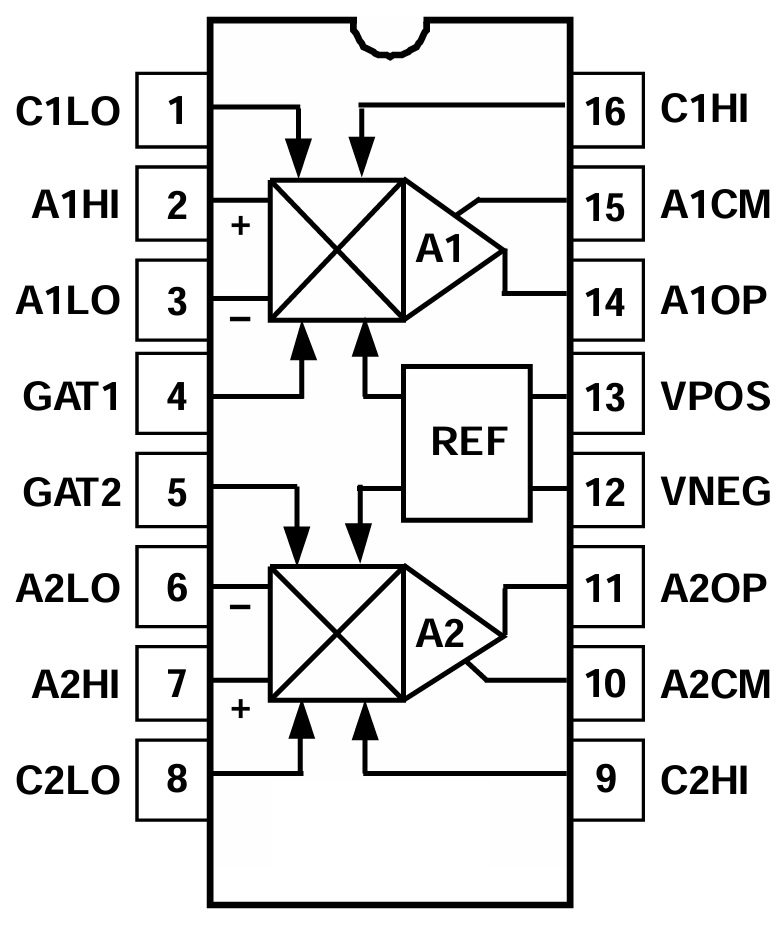

Konfigurace pinů AD602JR

PIN č.	Název PIN	Funkce
1	C1LO	Dolní konec vstupu Gain Control 1.Nastavuje dolní konec ovládacího prvku napětí pro zesilovač A1.
2	A1HI	Neinvertující vstup (+) zesilovače A1.Přijímá vstupní signál pro kanál 1.
3	A1LO	Invertující vstup (-) zesilovače A1.Dokončuje diferenciální vstup pár pro A1.
4	GAT1	Vstup řízení zisku pro zesilovač A1.Určuje úroveň zisku prostřednictvím externího ovládacího napětí.
5	GAT2	Vstup řízení zisku pro zesilovač A2.Určuje úroveň zisku prostřednictvím externího ovládacího napětí.
6	A2LO	Invertující vstup (-) zesilovače A2.Dokončuje diferenciál vstupní pár pro A2.
7	A2HI	Neinvertující vstup (+) zesilovače A2.Přijímá vstupní signál pro kanál 2.
8	C2LO	Spodní konec vstupu Gain Control 2.Nastavuje dolní konec ovládacího prvku napětí pro zesilovač A2.
9	C2HI	Horní konec vstupu Gain Control 2.Nastavuje horní konec řídicí napětí pro zesilovač A2.
10	A2CM	Reference společného režimu pro zesilovač A2.Používá se k vychýlení diferenciálu vstupy na definovanou úroveň.
11	A2OP	Výstup zesilovače A2.Poskytuje zesílený signál pro kanál 2.
12	VNEG	Záporný napájecí kolík.Připojte k záporné napájecí liště popř zem (v závislosti na konfiguraci).
13	VPOS	Kladný napájecí kolík.Připojte ke kladnému napájecímu napětí.
14	A1OP	Výstup zesilovače A1.Poskytuje zesílený signál pro kanál 1.
15	A1CM	Reference společného režimu pro zesilovač A1.Používá se k vychýlení diferenciálu vstupy na definovanou úroveň.
16	C1HI	Horní konec vstupu Gain Control 1.Nastavuje horní konec řídicí napětí pro zesilovač A1.

CAD modely AD602JR

Symbol AD602JR

AD602JR Stopa

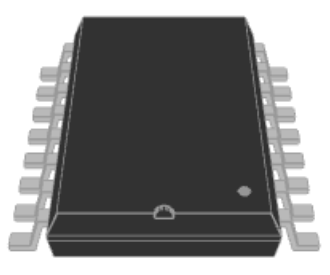

3D model AD602JR

Vlastnosti AD602JR

• Dvoukanálový design

AD602JR integruje dva plně nezávislé kanály zesilovače s proměnným zesílením v jednom balení.Každý kanál má samostatné řízení zisku, což umožňuje flexibilní použití v diferenciálních signálových cestách nebo aplikacích zpracování duálního signálu.

• Široký rozsah zisku (–10 dB až +30 dB)

Nabízí široký, plynule měnitelný rozsah zisku vhodný jak pro útlum signálu, tak pro mírné zesílení.Díky tomu je ideální pro přední úpravu v systémech s širokým vstupním dynamickým rozsahem.

• Lineární ovládání zisku (v dB)

Zesílení se mění lineárně v decibelech s ohledem na řídicí napětí.To zjednodušuje přesné nastavení zisku a umožňuje snadné propojení s DAC nebo řídicími obvody pro přesné funkce automatického řízení zisku (AGC).

• Přesnost vysokého zisku (±0,3 dB)

Zesilovač si udržuje těsnou přesnost zisku v celém svém provozním rozsahu.To minimalizuje chyby kalibrace a zajišťuje konzistentní výkon systému v průběhu času.

• Nízký vstupní šum (~1,4 nV/√Hz)

Jeho nízké šumové číslo umožňuje čisté zesílení malých signálů bez výrazného zhoršení poměru signálu k šumu.To je důležité pro citlivé analogové front-endy a návrhy přístrojů.

• Nízké zkreslení (–60 dBc THD)

S celkovým harmonickým zkreslením kolem –60 dBc na typických provozních úrovních si zachovává věrnost signálu i za podmínek vysoké frekvence nebo velké amplitudy.Díky tomu je vhodný pro vysoce výkonné analogové signálové řetězce.

• Široká šířka pásma (DC až 35 MHz)

Zesilovač podporuje široký frekvenční rozsah se šířkou pásma –3 dB až do přibližně 35 MHz.To mu umožňuje efektivně zpracovávat nízkofrekvenční i vysokorychlostní signály.

• Zpoždění stabilní skupiny (±2 ns)

Zařízení udržuje téměř konstantní skupinové zpoždění v celém svém zisku a frekvenčním rozsahu.To zajišťuje minimální fázové zkreslení signálu pro širokopásmovou komunikaci nebo radarové systémy.

• Nízká spotřeba energie (~125 mW na ampér)

Každý kanál spotřebuje maximálně zhruba 125 mW, díky čemuž je zařízení energeticky efektivní pro duální vysokorychlostní VGA provoz.To je výhodné pro kompaktní a tepelně omezené systémy.

• Schopnost hradlování signálu

Každý kanál obsahuje funkci hradlování, která může zakázat cestu signálu pomocí logického ovládání.Tato funkce poskytuje rychlé zatemnění, ztlumení nebo přepínání kanálů bez externích relé nebo složitých obvodů.

• Kompatibilita vysokorychlostního ovladače ADC

AD602JR je navržen pro čisté propojení s vysokorychlostními analogově-digitálními převodníky.Jeho linearita, šířka pásma a nízký šum z něj dělají silnou volbu pro přesnou úpravu signálu před digitalizací.

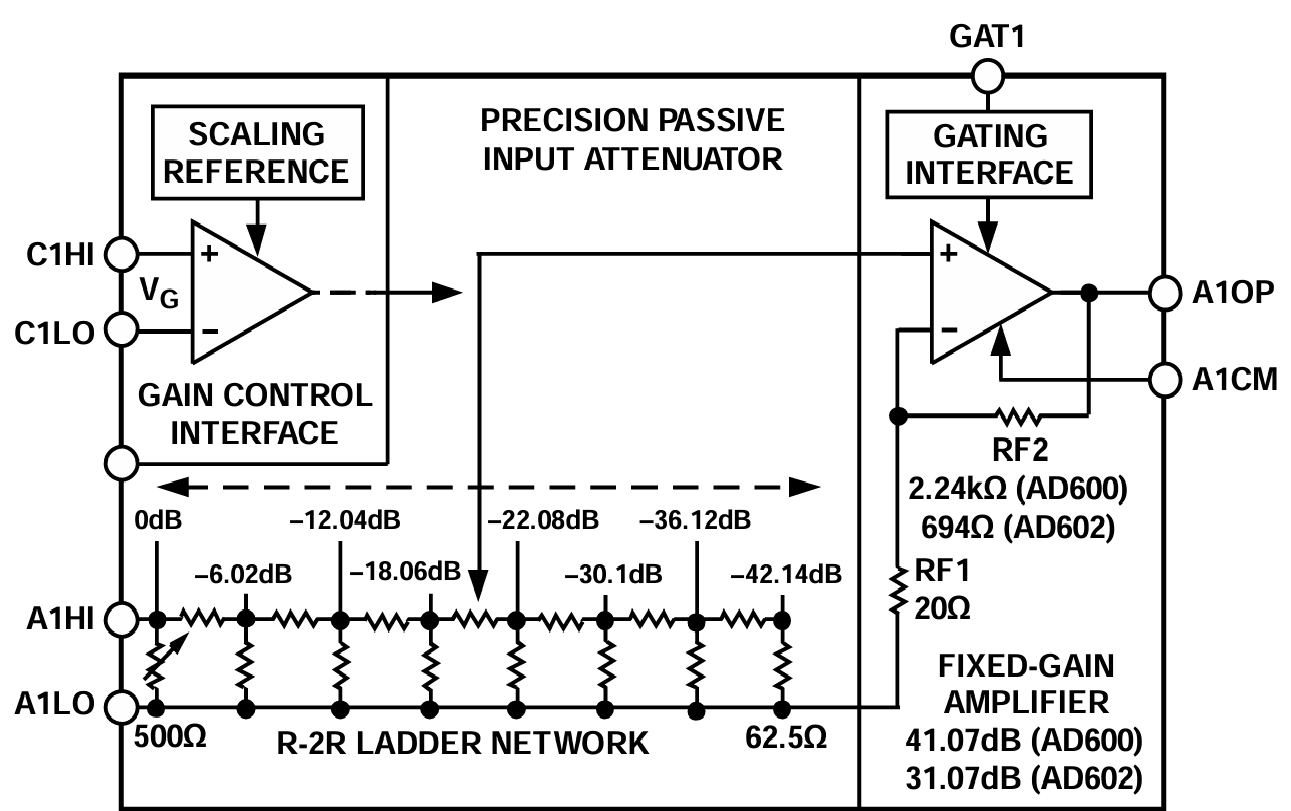

Blokové schéma AD600

Blokový diagram AD600 ukazuje, jak zařízení dosahuje přesného, ​​lineárně proměnlivého zesílení v dB prostřednictvím kombinace analogového řízení a pasivní sítě zeslabovače.Referenční měřítko a rozhraní pro řízení zisku převádí řídicí napětí (V_G) do určité úrovně útlumu aplikované na vstup přes přesnou žebříkovou síť R-2R.Zeslabený signál pak prochází do zesilovacího stupně s pevným ziskem, který určuje celkový rozsah zisku zařízení.Hradlové rozhraní umožňuje ztlumení nebo povolení kanálu podle potřeby, díky čemuž je tato architektura skvělá pro stabilní, nízkošumové a přesně řízené zesílení v aplikacích pro zpracování signálu.

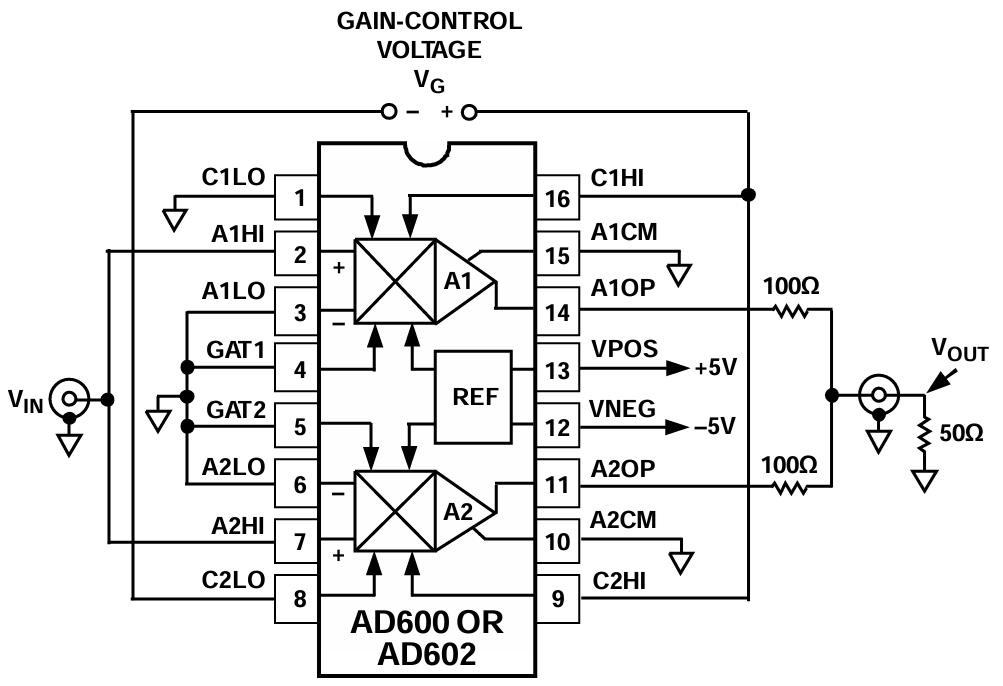

AD600 Ultralow Noise VCA

Diagram VCA s ultranízkým šumem AD600 ukazuje vnitřní dvoukanálovou konfiguraci, která umožňuje přesné a nízkošumové řízení zisku.Každý kanál používá vyhrazený blok zesilovače (A1 a A2), přičemž oba jsou řízeny jediným napětím pro řízení zisku pro synchronizovaný proměnný zisk.Vestavěná reference zajišťuje stabilní provoz, zatímco diferenciální vstup a pečlivě přizpůsobené výstupní odpory poskytují vynikající integritu signálu a přizpůsobení impedance.Tato architektura je důležitá, protože umožňuje zařízení poskytovat nízké zkreslení, nízký šum a vysoce přesné řízení zisku, takže je ideální pro náročné analogové front-end aplikace, jako je přístrojové vybavení a komunikace.

Specifikace AD602JR

Typ	Parametr
Výrobce	Analog Devices Inc.
Série	X-AMP®
Obal	Trubice
Stav dílu	Zastaralý
Typ zesilovače	Variabilní zisk
Počet okruhů	2
Rychlost přeběhu	275 V/us
-3 dB šířka pásma	35 MHz
Proud – Input Bias	350 nA
Proud – napájení	11 mA (×2 kanály)
Proud – Výstup / Kanál	50 mA
Napětí – napájecí rozpětí (min)	9,5 V
Napětí – napájecí rozpětí (max.)	10,5 V
Provozní teplota	0 °C ~ 70 °C
Typ montáže	Povrchová montáž
Balíček / pouzdro	16-SOIC (0,295", 7,50 mm šířka)
Dodavatelský balíček zařízení	16-SOIC
Základní číslo produktu	AD602

Aplikace AD602JR

1. Ultrazvuk a Sonar Time-Gain Control

AD602JR je široce používán v lékařských ultrazvukových zobrazovacích a sonarových systémech pro kompenzaci útlumu signálu v průběhu času nebo vzdálenosti.Jak zvukové vlny postupují hlouběji do tkáně nebo vody, ozvěny slábnou;aplikací řízeného, ​​časově závislého profilu zesílení, AD602JR zesílí tyto zpožděné ozvěny na jednotné úrovně.Jeho přesné lineární ovládání v dB a dvoukanálový design z něj dělají ideální kompenzaci časového zisku ve vícecestných nebo dvoupaprskových sestavách.To zajišťuje jasné zobrazení a přesnou reprezentaci signálu v různých hloubkách.

2. Vysoce výkonný audio a RF Automatic Gain Control (AGC)

V audio a RF obvodech slouží AD602JR jako klíčová součást ve smyčkách AGC pro udržení konzistentních výstupních úrovní.Dynamicky upravuje zesílení, aby čelilo kolísání vstupní amplitudy, čímž pomáhá předcházet přetížení nebo slabým signálům.Díky nízkému zkreslení a nízké hladině šumu je vhodný pro vysoce věrné audio systémy a citlivé RF přijímače.Lineární dB odezva zjednodušuje řídicí obvody a umožňuje plynulé přechody zisku bez slyšitelných nebo měřitelných artefaktů.

3. Měření signálu, testování a přístrojové vybavení

Zařízení se používá v osciloskopech, spektrálních analyzátorech a dalších měřicích přístrojích k optimalizaci úrovní vstupního signálu před zpracováním.Přesnou změnou zisku umožňuje přesné měření malých i velkých signálů bez ručního přepínání rozsahu.Díky široké šířce pásma a přesnosti zisku je ideální pro zachování integrity signálu v širokém frekvenčním rozsahu.To zlepšuje rozlišení měření a dynamický rozsah v náročných testovacích prostředích.

4. Frontend pro vysokorychlostní ADC a systémy pro sběr dat

AD602JR efektivně funguje jako přední VGA pro vysokorychlostní analogově-digitální převodníky.Upravuje amplitudy signálu tak, aby odpovídaly vstupnímu rozsahu ADC, čímž zajišťuje, že převodník pracuje s maximálním rozlišením.Díky nízkému šumu, stabilnímu skupinovému zpoždění a široké šířce pásma minimalizuje zkreslení a zachovává charakteristiky signálu při změnách zisku.Díky tomu je spolehlivou volbou pro přesné získávání dat ve vědeckých, průmyslových nebo komunikačních aplikacích.

5. Komunikace a zpracování RF signálu

V RF přijímačích a komunikačních systémech se AD602JR běžně používá ve stupních střední frekvence (IF) nebo v základním pásmu k řízení úrovní signálu.Zabraňuje saturaci během podmínek silného signálu a zesiluje slabé signály, aby byla zachována citlivost přijímače.Jeho široká frekvenční odezva a přesné řízení zisku jej činí vhodným pro komplexní modulační schémata a širokopásmové aplikace.V důsledku toho podporuje stabilní výkon systému v různých signálových prostředích.

AD602JR Podobné díly

Specifikace	AD602JR	AD602JRZ-RL	AD602JRZ	AD602JRZ-R7	AD602JR-REEL7	AD603ARZ
Výrobce	Analogová zařízení	Analogová zařízení	Analogová zařízení	Analogová zařízení	Analogová zařízení	Analogová zařízení
Počet kanálů	Dvojí	Dvojí	Dvojí	Dvojí	Dvojí	Singl
Rozsah zisku	–10 dB až +30 dB	–10 dB až +30 dB	–10 dB až +30 dB	–10 dB až +30 dB	–10 dB až +30 dB	–10 dB až +30 dB
Typ řízení zisku	Lineární v dB (analogový)	Lineární v dB (analogový)	Lineární v dB (analogový)	Lineární v dB (analogový)	Lineární v dB (analogový)	Lineární v dB (analogový)
Šířka pásma (–3 dB)	~35 MHz	~35 MHz	~35 MHz	~35 MHz	~35 MHz	~90 MHz
Vstupní šum	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	1,4 nV/√Hz	~1,3 nV/√Hz
THD (typické)	-60 dBc	-60 dBc	-60 dBc	-60 dBc	-60 dBc	-60 dBc
Balík	16svodový SOIC (JR)	16svodový SOIC (JRZ, cívka)	16svodový SOIC (JRZ)	16svodový SOIC (JRZ, cívka 7)	16svodový SOIC (JR, cívka 7)	8svodový SOIC (ARZ)
Teplotní rozsah	0 °C až +70 °C	0 °C až +70 °C	0 °C až +70 °C	0 °C až +70 °C	0 °C až +70 °C	0 °C až +70 °C
Stav / Dostupnost	Zastaralý	Zastaralé / Alt.Obal	Aktivní / náhradní	Aktivní / Páska a cívka	Balení pásek a kotoučů	Aktivní

AD602JR Výhody a nevýhody

Výhody

• Široký rozsah zisku (–10 dB až +30 dB) pro útlum i zesílení.

• Lineární regulace v dB zjednodušuje přesné nastavení zisku.

• Nízký šum (~1,4 nV/√Hz) zachovává integritu signálu.

• Dva nezávislé kanály s funkcí hradlování

• Dobrá přesnost zisku (±0,3 dB) a stabilní výkon.

Nevýhody

• Omezená šířka pásma (~35 MHz) pro vysokorychlostní RF použití.

• Zastaralý stav může ovlivnit dlouhodobé získávání zdrojů.

• Střední spotřeba energie (~125 mW na kanál).

• Pevná vstupní impedance může vyžadovat vyrovnávací paměť.

• Odezva řízení není ideální pro ultra rychlé přepínání zisku.

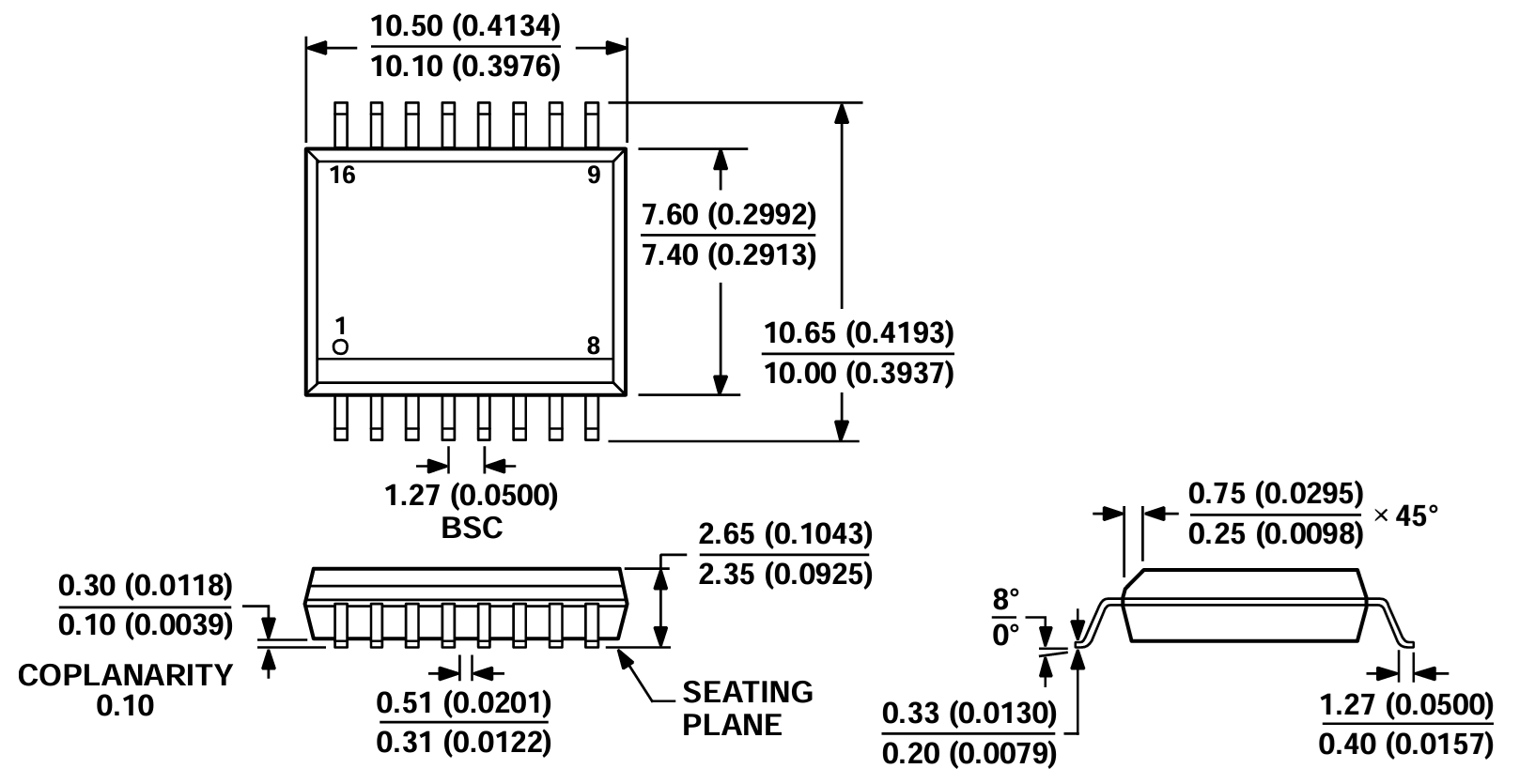

AD602JR Rozměry balení

Parametr	Min	Max	Palce (min)	Palce (max.)
Délka těla (L)	10,10 mm	10,50 mm	0,3976 palce	0,4134 palce
Šířka těla (W)	7,40 mm	7,60 mm	0,2913 palce	0,2992 palce
Celkové rozpětí olova	10,00 mm	10,65 mm	0,3937 palce	0,4193 palce
Lead Pitch	1,27 mm (BSC)	–	0,0500 in (BSC)	–
Tloušťka olova	0,20 mm	0,33 mm	0,0079 palce	0,0130 palce
Šířka vedení	0,31 mm	0,51 mm	0,0122 palce	0,0201 palce
Délka vedení (délka chodidla)	0,40 mm	1,27 mm	0,0157 palce	0,0500 palce
Výčnělek olova (45° zkosení)	0,25 mm	0,75 mm	0,0098 palce	0,0295 palce
Výška těla (od roviny sezení nahoru)	2,35 mm	2,65 mm	0,0925 palce	0,1043 palce
Koplanarita	–	0,10 mm	–	0,0039 palce
Úhel náběhu	0°	8°	0°	8°

Výrobce AD602JR

AD602JR vyrábí Analog Devices, Inc., celosvětově uznávaný lídr v oblasti vysoce výkonných integrovaných obvodů pro zpracování analogových, smíšených signálů a digitálních signálů.Společnost Analog Devices, známá pro svou přesnost a spolehlivost, dodává pokročilé komponenty pro průmyslová odvětví, jako jsou komunikace, přístrojové vybavení, lékařské a průmyslové systémy.Odbornost společnosti v oblasti zesilovačů s proměnným ziskem, jako je řada AD602, odráží její dlouhou historii výroby inovativních analogových řešení pro náročné aplikace zpracování signálu.

Závěr

AD602JR kombinuje dvoukanálovou flexibilitu, lineární regulaci zisku v dB, nízký šum a širokou šířku pásma, aby poskytoval přesné úpravy signálu ve složitých analogových systémech.Jeho architektura podporuje aplikace od ultrazvuku a RF AGC smyček až po přístrojové vybavení a vysokorychlostní sběr dat.Se spolehlivým výkonem, přesným nastavením zisku a stabilní frekvenční odezvou zůstává cennou součástí pro zachování integrity signálu v různých prostředích, navzdory omezené šířce pásma a problémům se získáváním zdrojů.

Datový list PDF

Datové listy AD602JR:

AD600,602.pdf

Více zařízení 29. ledna 2014.pdf
