Průvodce regulátorem rozbočovače GL850G USB 2.0

V dnešní rychle se rozvíjející elektronické prostředí jsou bezproblémové konektivita a efektivní řízení energie dynamické.Řadič rozbočovačů GL850G USB 2.0 podle logiky Geness nabízí robustní řešení pro správu až čtyř po proudových portů s přesností.S nezávislou kontrolou výkonu nebo gangů, flexibilními konfiguracemi a podporou více rychlostí USB splňuje rozmanité potřeby návrhu systému.Ideální pro USB rozbočovače, dokovací stanice, herní konzole a základní desky, GL850G poskytuje spolehlivý výkon a zjednodušené připojení.Funkce, jako je programování EEPROM, rozhraní SMBUS a kompaktní balení, zajišťují flexibilitu při optimalizaci prostoru a napájení.Tento článek zkoumá jeho technické schopnosti, výhody designu a široké aplikace a ukazuje, proč je GL850G pro vás důvěryhodnou volbou.

Katalog

Konfigurace pin

Kolík	Jméno	Funkce
1	AVDD	3,3V vstup analogového výkonu pro analogové obvody
2	DM2	Data portu downstream 2 -
3	DP2	DATA DOWNSTRAMU 2 Port +
4	Rref	Připojte rezistor 680ohms mezi RREF a AGND
5	AVDD	3,3V vstup analogového výkonu pro analogové obvody
6	X1	Vstup oscilátoru 12MHz
7	X2	Vstup oscilátoru 12MHz
8	DM3	Data portů po proudu 3 -
9	DP3	DATA DOWNSTRAMU 3 Port +
10	AVDD	3,3V vstup analogového výkonu pro analogové obvody
11	DM4	Data portu downstream 4 -
12	DP4	Data portu downstream 4 +
13	Resetovat	Aktivní nízký externí resetování
14	Test/SCL	Chip bude v testovacím režimu, pokud je tažen vysoké / i2c hodiny výstup
15	GND	Země
16	DVDD	3,3V vstup digitálního napájení pro digitální obvody, logika Úroveň
17	Penf	0: GL850G je poháněno autobusem, 1: GL850G je samoobsluhy
18	Pgang	Jednotlivý / gang režim Vyberte
19	OVCUR2	Aktivní nízký přesahující aktuální indikátor
20	Pwren2	Aktivní výstup s nízkým výkonem povolení
21	OVCUR1	Aktivní nízký přesahující aktuální indikátor
22	Pwren1	Aktivní výstup s nízkým výkonem povolení
23	V5	Vstup regulátoru 5V až 3,3 V
24	V33	Výstup regulátoru 3.3V
25	DM0	Data portů proti proudu -
26	DP0	Data portů proti proudu +
27	DM1	Data portu downstream 1 -
28	DP1	DATA DOSTUPNÝCH 1 Port +

Funkce GL850G

Funkce	Popis
Specifikace USB	Komf.zaostalý Kompatibilní pro specifikace USB 1.1.
Port proti proudu	Podporuje jak vysokorychlostní (HS), tak plnou rychlost (FS) provoz.
Po proudové porty	Podporuje provoz HS, FS a nízkou rychlost (LS).
Potrubí	1 ovládací trubka (koncový bod 0, 64-bajte datová užitečná zatížení);1 Přerušení potrubí (koncový bod 1, 1-bajtové užitečné zatížení).
Mikroprocesor	8bitový mikroprocesor na čipu s architekturou podobnou RISC a sada instrukcí optimalizovaná USB.
Výkon	6 MIPS @ 12 MHz.
Paměť	64-BYTE RAM a 4K MASK ROM.
Přizpůsobené PID/vid	Podporováno prostřednictvím externího EEPROM/SMBUS.
Konfigurace portů po proudu	Podporováno prostřednictvím externího EEPROM/SMBUS.
Překladatel jednorázového transakce (STT)	Sdílí stejnou logiku kontroly TT pro všechny port po proudu zařízení (nákladově efektivní řešení).
Integrace transceiveru	Integruje transceiver USB 2.0.
Výstupní ovladače	Zlepšeno kontrolou rychlosti pro snížení EMI.
Správa energie	Vestavěný regulátor 5V až 3,3 V.
Detekce napájení	Interní detekce napájení pro obnovení ESD.
Pull-up/pull-down rezistory	Vestavěný proti proudu 1,5 kΩ;po proudu 15KΩ roztažení.
Pll	Vestavěná PLL podporuje externí krystalickou/oscilátor 12 MHz vstup hodin.
Sériový odpor	Vložený sériový rezistor pro signály USB.
Nízká podpora energie	Podporuje selektivní suspendy, LPM L1 (přes EEPROM).
Inteligentní režim napájení	Podporuje individuální a gangové způsoby řízení energie a detekce nadměrného proudu.
Síla autobusu	Odpovídá požadavkům na energii autobusu;automatické přepínání Mezi režimy s vlastním poháněným a autobusem.
Flexibilita konfigurace portů po proudu	Nakonfigurováno prostřednictvím SMBUS/EEPROM.
Podpora složeného zařízení	Konfigurovatelné pomocí I/O SPAPPACE, SMBUS nebo EEPROM.
Dostupné balíčky	- 28-pin qfn (5x5 mm)
	- 28-pin SSOP (209 mil)
	- 24-pinové qfn (4x4 mm).

Kompatibilní řadiče rozbočovačů USB

• • GL852G

Uznávané ovladače USB Hub

• • Fe1.1S

• PL2586

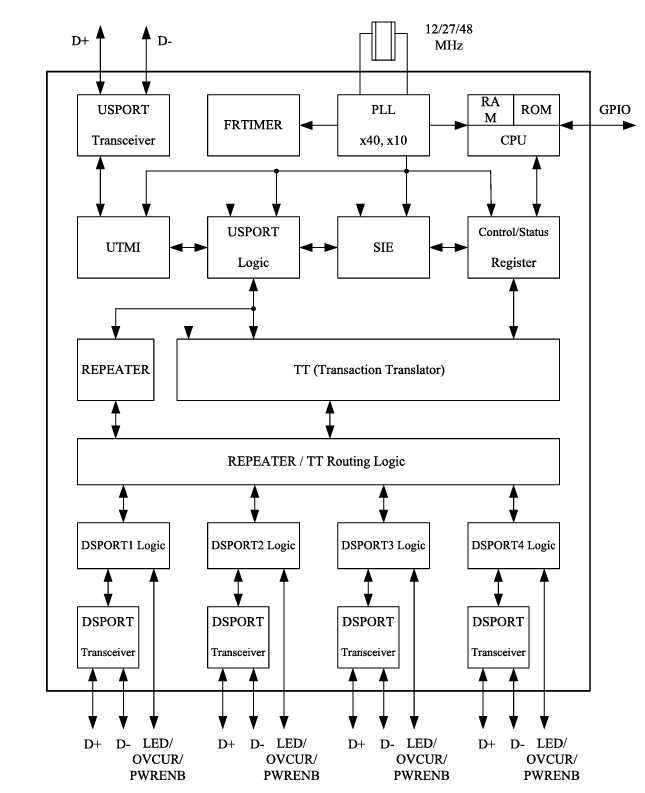

Blokovací diagram

Schéma obvodu

Kromě krystalových oscilátorů a USB portů GL850G Řadič rozbočovačů USB vyžaduje výstupní kondenzátor, aby zajistil správné filtrování a stabilitu jeho napájení.Kromě toho jsou pro konfigurační kolíky užitečné pro udržení vhodných úrovní napětí a umožnění spolehlivého provozu.

Aplikace GL850G

GL850G prokazuje přizpůsobivost v širokém rozsahu elektronických zařízení, včetně samostatných rozbočovačů USB, počítačů, tablet, základních desek, dokovacích stanic, herních konzolí a LCD monitorů.Jeho výjimečná podpora sofistikovaných funkcí USB obohacuje vaše zkušenosti napříč různými aspekty.

USB rozbočovače a integrace technologie

Začlenění GL850G do rozbočovačů USB vám nabízí rozšířené připojení, zajištění hladkého přenosu dat a dodávky energie a zajištění touhy po sníženém nepořádku kabelu a zvýšenou účinnost pracovního prostoru.Integrace takové technologie do denních prostředí znamená přesun směrem k ergonomičtějším a efektivním nastavením.

Zvýšení výkonu počítače a tabletů

U počítačů a tabletů optimalizuje čip GL850G rychlosti přenosu dat, zvyšuje výkon zařízení v náročných aplikacích a úkolech těžkých dat.Taková integrace podporuje potenciál pro lepší multitasking a operační účinnost.Často můžete zjistit, že mírná zlepšení přenosu dat může výrazně ovlivnit jejich zkušenosti a spokojenost.

Základní desky a jemné doladění

Při aplikaci na základní desky, komunikace jemných dolarů čipové sady GL850G mezi komponenty, zvyšováním reakce a účinnosti systému.Tato optimalizace vás podporuje při udržování vysoce výkonných operací a prospívá osobnímu využití i profesionálním prostředí, kde je spolehlivý výkon vysoce oceněn.

Dokovací stanice

V dokovacích stanicích hraje GL850G aktivní roli při rozšiřování konektivity a umožňování současných periferních připojení.Tato inovace se zabývá potřebou flexibilních pracovních prostorů efektivním propojením přenosných zařízení s komplexními konfiguracemi stolních počítačů.

Herní konzole

Využití čipové sady v herních konzolách zajišťuje výměnu dat tekutin a periferní podporu a obohacuje vaše zapojení.Toto zaměření na výkon je v souladu s očekáváním spotřebitelů pro bezproblémové herní dobrodružství, kde i malá vylepšení mohou mít pozoruhodný dopad.

LCD monitory

Integrace GL850G do LCD monitorů usnadňuje efektivní provoz portů USB, podporuje nastavení čističe a odstraňuje nutnost dalších adaptérů.Tato pokrok jsou v souladu s hlubším vědomím toho, jak vizuální jasnost a konektivita zvyšuje produktivitu a spokojenost.

Rozměry a fyzický design
