Průvodce ADS1115: Kompaktní a nízkoenergetický 16bitový ADC

ADS1115 IC od Texas Instruments předefinuje přesnost a přizpůsobivost ve světě analogové k digitální přeměně.Díky 16bitovému ADC s vysokým rozlišením, programovatelným zesilovačem zisku (PGA) a pokročilým komparátorovým funkcí, toto kompaktní zařízení překonává omezení vestavěných ADC v mikrokontrolérech jako Arduino a ESP8266.Ideální pro aplikace vyžadující výjimečnou přesnost, jako je monitorování životního prostředí, biomedicínské zařízení a správa baterií, ADS1115 hladce překlenuje propast mezi analogovými signály a digitálním zpracováním.V tomto článku prozkoumáme konfiguraci PIN, funkce, pracovní principy a všestranné aplikace ADS1115, čímž osvětlujeme, jak zvyšuje systémy sběru dat a zjednodušuje návrhy projektů.Ponořte se a zjistěte, jak tato všestranná ADC zvyšuje přesnost a spolehlivost v širokém spektru průmyslových odvětví.

Katalog

Konfigurace pinoutů

Název pin	Popis PIN
Addr	I2C Adresa Select (Slave)
Alert/rdy	Výstup digitálního komparátoru nebo konverze
GND	Země
AIN0	Diferenciální kanál 1: Jednotný vstup kanálu 1 nebo Negativní vstup
Ain1	Diferenciální kanál 1: Jednorázový vstup kanálu 2 nebo Negativní vstup
Ain2	Diferenciální kanál 2: Jednotný vstup kanálu 3 nebo Pozitivní vstup
Ain3	Diferenciální kanál 2: Jednotný vstup kanálu 4 nebo Negativní vstup
VDD	Napájení: 2,0 V až 5,5 V
SDA	Sériová data: Přenáší a přijímá data (používaná pro I2C sdělení)
SCL	Vstup sériových hodin: Údaje o hodinách na SDA (použité pro I2C sdělení)

Funkce a specifikace

Funkce	Specifikace
Provozní teplotní rozsah	–40 ° C až +125 ° C.
Rozsah dodávek	2,0 V až 5,5 V (minimální AVDD: 2V, maximální vstupní napětí: 5,5 V)
Nízká spotřeba proudu	150 μA (v režimu kontinuálního konverze)
Rozhraní	I2C (čtyři pin-zvolené adresy)
Komparátor	Programovatelné
Vstupy	Čtyři jednorázové vstupy nebo dva diferenciální vstupy
Čas usazování	Jeden cyklus
Rychlost dat	Programovatelné, 8 SPS až 860 SPS
Oscilátor	Vnitřní

Ekvivalentní modely

Při zvažování alternativ ve stejné rodině produktů se představí několik možností:

• • ADS1113

• • ADS1114

• • ADS1013

• • ADS1014

• • ADS1015

Ve světě analogové k digitální konverze vyniká několik pozoruhodných IC:

• • ADC0804: Toto zařízení je dodáváno v balíčku DIP-20 a nabízí 8bitové rozlišení pro přeměnu analogové k digitálnímu.

• • ADC0808: Balení v DIP-28, tento 8bitový převodník A/D má 8-kanálový multiplexer, který zvyšuje jeho všestrannost.

• • ADC0809: Podobně jako u ADC0808 je toto zařízení také 8bitový převodník A/D s 8-kanálovým multiplexerem, který je uveden v balíčku DIP-28.

Krajina ADC navíc zahrnuje řadu dalších pozoruhodných možností:

• • HI7190IP

• • MC1408

• • ICL7135

• • Max186

• • MCP3201

• • MCP3008

• • MCP3202

Pracovní princip ADS1115 IC

The ADS1115 Provozuje zpracováním čtyř analogových vstupů (A0, A1, A2, A3), které jsou směrovány multiplexorem k programovatelnému zesilovači zesílení (PGA).Tato architektura umožňuje analogovému digitálnímu převodníku (ADC) zvládnout široký vstupní rozsah, od ± 256 mV do ± 6,144 V. Jakmile je signál amplifikován, podstoupí přeměnu do 16bitového digitálního formátu, což je následněPřenášené prostřednictvím rozhraní I2C pomocí kolíků SDA, SCL a ADDR.

Multiplexování a zesílení signálu

Multiplexer je základní pro provoz ADS1115, protože rozhoduje, který analogový vstup se zpracovává v kterémkoli daném okamžiku.Sekvenčním výběrem každého vstupu ADS1115 efektivně spravuje více signálů bez nutnosti dalších komponent.Tato funkce je hlavně výhodná ve scénářích, kde je prostor i rozpočet omezený.Programovatelný zesilovač zisku navíc zvyšuje flexibilitu ADS1115, což vám umožní přizpůsobit nastavení zisku na základě jedinečných atributů vstupních signálů.Taková adaptabilita podporuje přesnost v aplikacích s kolísajícími hladinami signálu a zajišťuje, že ADC zůstává v jeho optimálním provozním rozsahu.

Proces převodu a digitální výstup

Proces konverze ADS1115 je pečlivě navržen tak, aby dosáhl vysoké přesnosti.S 16bitovým rozlišením může představovat 65 536 diskrétních hodnot, což umožňuje jemné rozdíly mezi vstupními úrovněmi.Tato granularita je pozoruhodná hlavně při získávání dat senzorů, kde i drobné změny ve vstupním signálu mohou mít značný význam.Digitální výstup, sdělený prostřednictvím rozhraní I2C, zjednodušuje integraci s mikrokontroléry a dalšími digitálními zařízeními.Protokol I2C, rozpoznaný pro svou přímou a účinnost, umožňuje více zařízením sdílet stejné komunikační linie, čímž se zvyšuje celkovou architekturu systému.

Funkce komparátoru

Pozoruhodným aspektem ADS1115 je jeho vestavěný programovatelný digitální komparátor, který nepřetržitě vyhodnocuje analogový vstup proti předdefinovanému referenčnímu napětí.Tato schopnost může aktivovat výstupní signály pro připravené (RDY) nebo výstražné stavy, což usnadňuje rychlé odpovědi na fluktuace ve vstupním signálu.Taková funkce se používá ve skutečných monitorovacích systémech, kde jsou vyžadovány rychlé akce na základě hodnot senzorů.Například v aplikacích pro monitorování životního prostředí může komparátor upozornit mikrokontrolér, když hladiny znečišťujících látek překonávají bezpečné prahové hodnoty, což umožňuje včasné zásahy zajistit zdraví a bezpečnost.

Využití ADS1115 Analog to Digital Converter IC

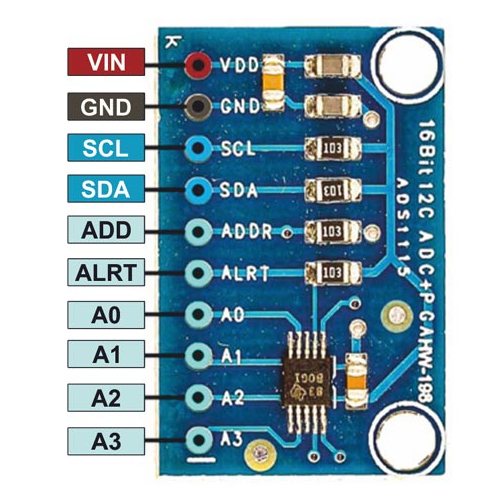

ADS1115, prezentovaná na dostupné útěkové desce, nabízí bezproblémový integrační zážitek s různými platformami, včetně Arduino, ESP8266 a Raspberry Pi, prostřednictvím rozhraní I2C.Tento 16bitový přesný ADC obsahuje čtyři multiplexované vstupy, což umožňuje individuální i diferenciální měření.Taková adaptabilita podporuje pocit spolehlivosti, zejména při využití jeho kalibrovaného odkazu na zvýšenou přesnost.

ADS1115 pracuje transformací analogových signálů na digitální data, která mohou mikrokontroléry snadno zpracovat.Tato konverze hraje pozoruhodnou roli v aplikacích, které vyžadují přesná měření, jako jsou systémy monitorování životního prostředí a systémy sběru dat.Můžete si vybrat mezi jedním a diferenciálním vstupy a přizpůsobit zařízení tak, aby splňovalo specifické požadavky na měření.Například využití diferenciálních měření může významně minimalizovat šum, což je pozoruhodná výhoda v prostředích s elektrickým rušením.

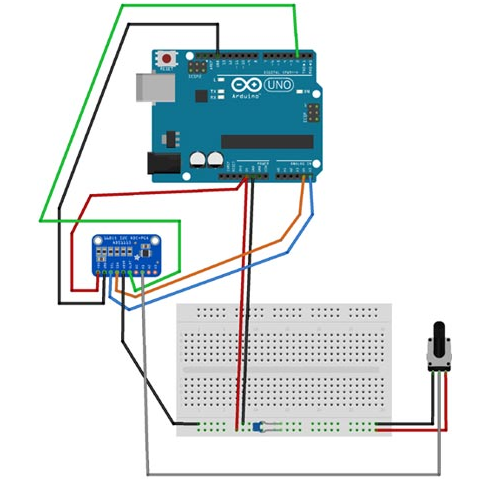

Pro usnadnění připojení je v tabulce níže uvedeno požadované zapojení mezi deskou ADS1115 a Arduino:

Pin deska Arduino	ADS1115 PIN	Popis
5V	VDD	Napájení do ADS1115
GND	GND	Pozemní spojení
A5	SCL	I2C CLOCK LINE
A4	SDA	I2C datový linie
GND	Addr	Nastaví adresu I2C
2	Alrt	Alert/Ready Pin pro přerušení
Stěrač 10k hrnce.	A1	Analogový vstupní kanál A1

Připojte konce potenciometru 10K k 5V a GND.Navíc připojte 100NF kondenzátor mezi 5V a GND.

Použití

ADS1115 provedla významnou přítomnost napříč širokým spektrem aplikací a zdůraznila jeho přizpůsobivost a vysoký výkon.Jeho integrace do spotřební elektroniky nejen zvyšuje vaše zkušenosti, ale také rezonuje s touhou po přesnosti při získávání dat.Například při přenosném instrumentaci usnadňuje ADS1115 přesné hodnoty, které jsou dynamické pro měření pole, čímž podporuje pocit důvěry a spolehlivosti v různých prostředích.

Spotřební elektronika

V rámci sektoru spotřební elektroniky se ADS1115 často používá ve zařízeních vyžadujících přeměnu analogové k digitálnímu rozlišení.To zahrnuje zvukové zařízení, kde je kvalita zvuku nanejvýš důležitá.Schopnost zařízení detekovat jemné změny signálu může významně zvýšit věrnost zvuku, což je faktor, který s vámi hluboce rezonuje.Často můžete vyjádřit jejich spokojenost a poznamenat, že systémy vybavené ADS1115 poskytují jasnost a hloubku zvuku, která hluboce zvyšuje jejich poslechový zážitek.

Přenosné instrumentace

Význam ADS1115 při přenosném instrumentaci je pozoruhodný.Díky nízké spotřebě energie je ideální pro zařízení ovládaná baterie, kde účinnost má značnou hodnotu.Například v nástrojích pro monitorování životního prostředí poskytuje ADS1115 přesné hodnoty teploty a vlhkosti, které se používají pro výzkum a sběr dat.Často můžete poznamenat, že spolehlivost dat z těchto nástrojů podstatně ovlivňuje integritu jejich zjištění a zdůrazňuje emoční investice do přesných výsledků výzkumu.

Systémy měření teploty

Systémy měření teploty získávají značné výhody z přesnosti nabízené ADS1115.V aplikacích zahrnujících průmyslové procesy k automatizaci domů je nutností udržovat přesné hodnoty teploty.Začlenění ADS1115 umožňuje současné monitorování, které může rychlé včasné zásahy při řízení procesů.Pozorování naznačují, že systémy využívající tuto komponentu zažívají méně kolísání a podporují stabilní operační prostředí, které pro vás přispívá k klidu mysli.

Napětí baterie a monitorování proudu

ADS1115 se ukáže jako většinou prospěšný v aplikacích zaměřených na napětí baterie a monitorování proudu.Jeho schopnost poskytovat přesná měření pomáhá při optimalizaci výkonu baterie a prodloužení dlouhověkosti.Můžete si uvědomit, že systémy pro správu baterií zahrnující ADS1115 umožňují efektivní sledování úrovní náboje a rychlosti vypouštění.Tato schopnost zvyšuje rozhodování týkající se využití a údržby baterií, což nakonec vede k udržitelnějšímu přístupu k řízení energie.

Automatizace továrny a řízení procesů

V automatizaci a řízení procesů hraje ADS1115 základní roli v systémech sběru dat.Jeho vysoká přesnost a rychlá doba odezvy umožňují prezentaci monitorování různých parametrů, které se používá pro udržení provozní účinnosti.Zpětná vazba od vás zdůrazňuje hodnotu spolehlivých údajů při úpravách procesu, což může přinést značné úspory nákladů a zvýšit produktivitu.Emocionální spojení s účinností a výkonem vede závazek využívat takovou spolehlivou technologii.

Rozložení 2D modelu a rozměrů

Poznámky:

• Všechny lineární rozměry jsou v milimetrech.Jakékoli rozměry v závorky jsou pouze pro informaci.Dimenzing a tolerances je podle ASME Y14,5 m.

• Tento výkres se bez předchozího upozornění změnil.

• Tato dimenze nezahrnuje záblesk plísní, výčnělky nebo brány.Plísní záblesk, výčnělky nebo brány nesmí překročit 0,15 mm za strana.

• Tato dimenze nezahrnuje prokládané blesk.Prokládat Blesk nesmí překročit 0,25 mm na stranu.

• Reference: Registrace JEDEC MO-187, Variace BA.
