Komplexní průvodce modulem XBEE S2C: pinout, specifikace, režimy, připojení arduino a použití

Moduly XBEE, které poprvé představily v roce 2005 společností Digi International pod značkou MaxStream, revolucionizovaly bezdrátovou komunikaci s jejich dodržováním standardu IEEE 802.15.4-2003.Ekosystém XBEE, navržený tak, aby podporoval všestranné konfigurace, jako jsou STAR a Point-to-Point Networks, se vyvinul v robustní sadu modulů, adaptérů, brán a softwarových řešení.Díky těmto pokroku jsou nutné pro rozmanité bezdrátové komunikační aplikace, od průmyslové automatizace až po inteligentní systémy podporující IoT.V tomto článku se ponoříme do modulu XBEE S2C - standout v řadě XBEE.Prozkoumáme jeho klíčové atributy, konfigurace a praktické aplikace a představíme, jak zjednodušuje nastavení komunikace a zároveň poskytuje spolehlivost, škálovatelnost a efektivitu.Ať už vytváříte složité sítě sítě nebo integrujete systémy IoT, modul XBEE S2C má potenciál transformovat vaše bezdrátové komunikační úsilí.Odhalte jeho schopnosti a případy praktického použití.

Katalog

Přehled modulu XBEE S2C

Modul XBEE S2C vyniká jako vysoce všestranný nástroj pro RF komunikaci.Bezproblémově se spojuje s řadou mikrokontrolérů a účinně přenáší data na frekvenčním pásmu 2,4 GHz.Modul je obzvláště zběhlý při vytváření pevných a spolehlivých sítí pro nepřetržitý tok dat, zejména při použití u zařízeních s podporou Zigbee, což je docela cenné v komplexních technologických prostředích.

Modul využívá technologii ZigBee k vytvoření složitých síťových sítí.To umožňuje zařízením zapojit se do komunikace na velké vzdálenosti a navigovat kolem fyzických bariér.Protokol Zigbee je známý svou přizpůsobivostí, škálovatelností a bezpečnými kanály, díky čemuž je vysoce vhodný pro průmyslové prostředí, kde je požadována konzistentní a včasná výměna dat.Například integrace těchto modulů do inteligentních sítí může zlepšit systémy řízení energie zajištěním přenosu přesných dat napříč širokými sítěmi.

Jedním z nejatraktivnějších aspektů XBEE S2C je jeho snadné použití.Integrace s mikrokontroléry je nekomplikovaná a umožňuje rychlé nasazení v různých aplikacích.Software X-CTU Digi International je nápomocný při zvyšování schopností modulu.S tímto nástrojem mohou uživatelé snadno konfigurovat, testovat a aktualizovat firmware a zajistit, aby moduly byly vybaveny nejnovějšími vylepšeními a bezpečnostními opatřeními.U techniků může být spuštění simulací v rámci softwaru obezřetným krokem k potvrzení, že konfigurace se před jejich nasazením v terénu vyrovnávají s konkrétními provozními požadavky.

Konfigurace pin

Číslo kolíku	Název pin	Popis
Pin1	VCC	Tento kolík se používá k zajištění vstupního napájení zařízení.
Pin2	DOUT/DIO13	Funguje jako sériový výstup UART a také působí jako GPIO kolík.
Pin3	DIN/CONFIG/DIO14	Působí jako vstup sériových dat pro UART a jako GPIO PIN.
Pin4	Dio12/spi_miso	PIN pro výstup dat pro komunikaci SPI, také použitelný pro Funkce GPIO.
Pin5	Resetovat	Pomáhá při resetování zařízení prostřednictvím externího signálu.
Pin6	RSS/PWM0/DIO10	Používá se pro GPIO & PWM a označuje sílu signálu v UART sériová komunikace.
PIN7	PWM1/DIO11	Funguje jako GPIO & PWM.
Pin8	REZERVOVÁNO	Žádné připojení nebo nepřipojuje pin.
Pin9	DTR/Sleep_RQ/DIO8	Řídí se linii spánku modulu XBEE S2C a také funguje jako funkce GPIO.
Pin10	GND	Pozemní špendlík.
PIN11	Dio4/spi_mosi	Funguje jako pin GPIO a pomáhá v komunikaci SPI Vstup dat XBEE.
Pin12	CTS/DIO7	Působí jako indikátor řízení toku RS232 a je také Užitečné pro funkce GPIO.
Pin13	On_Sleep/dio9	Pomáhá při kontrole stavu XBEE a je funkční Funkce GPIO.
Pin14	VREF	Přímé rozhraní ADC v rámci odkazu na analogové napětí.
Pin15	ASC/DIO5	Získává také znaky režimu spánku a diagnostický režim Funguje pro kolíky GPIO.
Pin16	RTS/DIO6	Označuje proudový tok v rámci komunikace RS232 a funguje jako pin GPIO.
Pin17	AD3/DIO3/SPI_SSEL	Slave Select PIN pro komunikaci SPI, funguje také jako Vstup analogových dat a gpio.
Pin18	AD2/DIO2/SPI_CLK	CLK PIN pro komunikaci SPI také pracuje v analogovém vstupu & GPIO.
Pin19	AD1/DIO1/SPI_ATTN	Spi_attn pomáhá v hlavním oznámení pro data XBEE výstup;také GPIO a analogový vstup.
PIN20	AD0/DIO0/CMSN BTN	Používá se pro tlačítko pro uvedení do provozu, GPIO a ADC vstup.

Základní atributy a technické podrobnosti

Funkce/specifikace	Podrobnosti
Typ zařízení	Samostatný
Frekvence přenosu	2,4 GHz až 2,5 GHz
Kanály	16 přímých sekvenčních kanálů
Rozhraní	UART (max 250 kb/s), SPI (max. 5 MB/S)
Přenášet nastavení výkonu	Nastavitelné pomocí softwaru
Range (Urban/Indoor)	200 stop
Range (RF linka-pozorovací venku)	Až 4000 stop
Přenos výkonu (režim Boost)	6,3 MW (8 dbm)
Přenos výkonu (normální režim)	2 MW (3 dBM)
RF rychlost dat	250 000 bps
Citlivost přijímače (režim Boost)	-102 dbm
Citlivost přijímače (normální režim)	-100 dBm
Rozsah napájecího napětí	+2.1 až +3,6 V
Provozní proud (normální režim)	33 Ma při 3,3 V
Provozní proud (režim Boost)	45 Ma při 3,3 V
Nečinný proud	9 Ma
Maximální výstupní proud	40 Ma
Power-Down Current	<1 µA
Ochrana ESD	3000 v
Provozní teplotní rozsah	-40 ° C až 85 ° C.
Míra dat UART komunikace	Až 256 Kbps
Míra komunikačních dat SPI	Až 5 Mbps
Rychlost dat modulu	Až 250 000 bps

Provozní režimy

Modul XBEE S2C ztělesňuje fascinující směs přizpůsobivosti a užitečnosti, což usnadňuje jeho provoz ve dvou různých metodikách: v režimu příkazového režimu a režimu API.Každá metodika zajišťuje rozmanité komunikační požadavky a spáruje výrazné atributy se specifickými provozními potřebami.

V režimu příkazového režimu-bezproblémová výměna dat

V rámci příkazového režimu, běžně známý jako transparentní režim, modul zajišťuje přímou a nekomplikovanou výměnu dat pomocí DIN PIN.Toto nastavení upřednostňuje scénáře, které vyžadují přímou komunikaci point-to-point.Využitím transparentních datových cest si mohou zařízení bez námahy vyměňovat informace, což eliminuje potřebu komplexního zpracování nebo složitých protokolů.

Režim API-strukturované interakce založené na rámci

Na druhé straně režim API přijímá organizovanější strategii rámováním dat před přenosem.Tato metoda poskytuje zvýšenou zabezpečení spolu s přísnými funkcemi chyb a zpětnou vazbou.Typický design rámce zahrnuje startovací delimitery, identifikátory typu, délky rámců, skutečná data a kontrolní součty.Taková sestavení nejen zajišťuje komunikaci, ale také pomáhá při zdokonalování úprav parametrů a získávání potvrzení dodávek paketů.

Využití potenciálu modulu XBEE S2C

Uchopení významu modulu XBEE S2C v síťové infrastruktuře obohacuje celkový výkon a zvyšuje provozní schopnosti.Tento modul pomáhá při vytváření flexibilních a efektivních bezdrátových sítí, které vyhovují různým provozním požadavkům.Funguje hlavně ve třech konkrétních rolích:

Zvládnutí koordinace sítě

Koordinátor vyniká při nastavování a udržení řádkosti sítě.Přesahuje protokoly a synchronizaci manipulace a zahrnuje konfiguraci parametrů sítě, jako je výběr kanálu a ID sítě, což podporuje nepřerušenou komunikační atmosféru.V praktických aplikacích koordinátoři často působí jako hlavní uzel, definující rámec a zdraví sítě.Často můžete vyjádřit dopad odborného kódování této jednotky za účelem snížení latence a zvýšení propustnosti dat.

Směrovací schopnosti

Směrovače hrají aktivní roli při zajišťování nepřetržitého toku dat napříč síťovými částmi.Spravují nejen interní přenos dat, ale také usnadňují externí komunikaci tím, že působí jako go-betweens.Tato role má značný význam v komplexních nastaveních sítě, kde musí být distribuce dat účinná ve více uzlech.Nastavení routeru můžete často upravit pro ideální kombinaci rozsahu a ochrany energie, podporovat růst sítě a trvalé funkce.

Zpracování koncových zařízení

Zatímco jsou omezena v funkcích, koncová zařízení se soustředí na RF přenos a příjem dat.Jejich design často zahrnuje režimy úspory energie pro prodloužení výdrže baterie, což je základní ve vzdálených případech monitorování.Tato zařízení jsou navržena k provádění konkrétních úkolů v síti se sníženou složitostí, což zajišťuje spolehlivost.Rozsáhlá průmyslová praxe zahrnuje strategické řízení cyklů spánku a probuzení pro prodloužení provozu zařízení bez podkopání integrity dat.

ID a kanály jemné doladění

ID osobní sítě (PAN) je aktivní při identifikaci každé sítě a vyžaduje pečlivou konfiguraci pro zajištění správného umístění zařízení.Výběr ze 16 dostupných kanálů, obvykle spravovaných koordinátorem, se používá při snižování interference a podpory účinnosti sítě.Můžete často diskutovat o metodách dynamického přidělování kanálů a správě ID PAN, abyste se přizpůsobili environmentálním posunům nebo škálování sítě, čímž udržovali efektivní komunikaci.

Interfacing XBEE S2C s Arduino a Nodememcu pro dynamické aplikace IoT

Zkoumání integrace modulů XBEE S2C s Arduino a NodeMcu otevírá svět flexibilních aplikací v internetu věcí (IoT) krajiny.Toto úsilí se obvykle točí kolem vytváření odlišných komponent vysílače a přijímače, aby se usnadnila výměnu dat tekutin připomínající rytmy vaší interakce.

Modul vysílače s Arduino nano

Vytvoření spojení mezi modulem XBEE a Arduino Nano vyžaduje správné připojení kolíků VCC, GND, DIN a DOUT.Úmyslné použití tlačítka tlačítka iniciuje přenos dat po stisknutí, což je funkce, která napodobuje intuitivní interakci pozorovanou v kontrolních scénářích.Takové nastavení rezonuje s každodenními zkušenostmi, kde tlačítka zvedne vaše zapojení do zabudovaných systémů.

Systém přijímače s nodelemcu

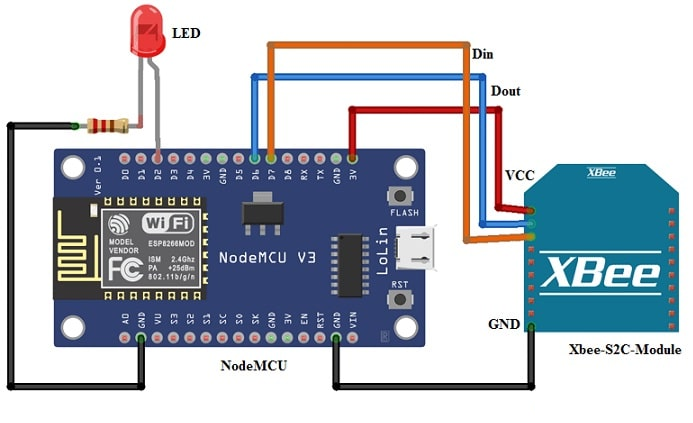

Integrace NodeMCU s modulem XBEE přijímá podobné schéma připojení, rozšířené LED, která působí jako indikátor stavu pro přijetí dat.Tato konfigurace obohacuje porozumění systémům zpětné vazby, kde vizuální signál LED odráží proces ladění v hardwarových interakcích a podporuje uklidňující pocit spolehlivosti systému.

Kód

Požadovaný kód pro vysílač:

#include „softwareserial.h“

Softwareserial XBEE (2,3);

int tlačítko = 5;

Boolean Toggle = false;// Tato proměnná sleduje alternativní kliknutí na tlačítko

Void Setup ()

{

Serial.begin (9600);

pinmode (tlačítko, vstup_pullup);

Xbee.begin (9600);

}

void loop ()

{

// Když je tlačítko stisknuto (GPIO PACED Low) Odeslat 1

if (digitalRead (tlačítko) == low && přepínač)

{

Serial.println („Zapněte LED“);

přepínač = false;

XBEE.Write („1“);

zpoždění (1000);

}

// Když je tlačítko stisknuto podruhé (GPIO TAXED Nízko) Odeslat 0

jinak if (digitalread (tlačítko) == low &&!

{

Serial.println („vypnout LED“);

přepínač = true;

XBEE.Write („0“);

Požadovaný kód pro přijímač:

#zahrnout

int LED = 2;

int přijaté = 0;

int i;

// pro komunikaci s Zigbee

Softwareserial Zigbee (13,12);

Void Setup ()

{

Serial.begin (9600);

Zigbee.begin (9600);

pinmode (LED, výstup);

}

void loop ()

{

// Zkontrolujte, zda jsou data přijata

if (zigbee.available ()> 0)

{

přijaté = zigbee.read ();

// Pokud jsou data 0, vypněte LED

if (přijaté == ‘0 ')

{

Serial.println („Vypnutí LED“);

DigitalWrite (LED, nízká);

}

// Pokud jsou data 1, zapněte LED

jinak if (přijaté == ‘1 ')

{

Serial.println („Zapnutí LED“);

DigitalWrite (LED, vysoká);

}

}

Poskytované úryvky kódu ukazují proces přenosu a příjmu pomocí základních komponent, jako jsou tlačítka a LED diody.Tyto příklady jsou brány pro vás zaměřené na reprodukci efektivních komunikačních systémů v rámci IoT, podobné systémům používaným v průmyslových standardních modelech.

Koordinovaná operace dvou modulů XBEE podporuje nepřetržitý Zigbee komunikaci mezi Arduino Nano a Nodememcu.Každé tlačítko Stisknutím přenáší data a současně poskytuje okamžitou zpětnou vazbu prostřednictvím LED, což odráží systémy, kde je zdůrazněna zajištění skutečných dat.

Aplikace

Sítě automatizace domácnosti a sítě

Modul XBEE S2C zvyšuje domácí automatizaci bezproblémovým vytvářením síťových sítí, které spojují zařízení v domácnosti.Tento modul najde svou výklenek v nastavení vyžadující stabilní komunikaci s nízkou latencí, realizovanou prostřednictvím robustních protokolů Zigbee.Obvykle najde místo v systémech osvětlení, zabezpečení a klimatizace a rozvíjí interaktivnější a propojenější inteligentní domácí atmosféru.Jeho talent pro samoléčení v síti Mesh zajišťuje kontinuitu služby, i když jeden uzel klesá, čímž se zvyšuje celkovou spolehlivost a odbornost nastavení.

Průmyslové aplikace a komunikace středního dosahu

V rámci průmyslového světa je modul XBEE S2C preferovanou volbou pro komunikaci středního dosahu, což podporuje konzistenci v komunikačních drahách klíč pro automatizované průmyslové procesy.To zahrnuje monitorování a kontrolu továrního vybavení a prospívá ve scénářích, kde tvrdá prostředí způsobují, že kabelová řešení méně proveditelná.Využití tohoto modulu odráží rostoucí sklon k digitalizaci, zvýšení průmyslové účinnosti a minimalizaci prostojů.Můžete zamyslet nad jejím potenciálem znovuobjevovat tradiční výrobu integrací skutečné analýzy dat a monitorování ostražitého zařízení a vyvolávat zvědavost na jeho dopad na produktivitu.

Komerční automatizace budov

Modul rozšiřuje svou užitečnost na komerční automatizaci budov a zefektivňuje provoz systémů HVAC, osvětlení a bezpečnostní infrastruktury.Taková integrace vám poskytuje budování možnosti dosáhnout vynikajícího stupně energetické účinnosti a sladit s moderní snahou k environmentálnímu vědomí.Jeho komunikační zdatnost usnadňuje integraci do stávajících rámců, podporuje přizpůsobivost a růst.Ruční zkušenosti z těchto aplikací často ukazují výrazný pokles provozních nákladů, což zdůrazňuje roli modulu XBEE S2C při snižování environmentální stopy komerčních zařízení.

Inteligentní energetické systémy

V doméně systémů inteligentních energetických systémů zvyšuje modul XBEE S2C správu a distribuci energie v inteligentních sítích.Umožňuje skutečnou výměnu dat mezi zdroji energie a spotřebiteli, optimalizující přidělování energie a minimalizaci plýtvání.Využití spotřebiče můžete zařídit za skutečné cenové body nebo očekávané požadavky na vrchol a převést do pozoruhodných úspor energie.Modul, vyzbrojený bezpečnými komunikačními protokoly, podporuje správu decentralizovaných obnovitelných zdrojů energie, což je krok vpřed při zajišťování udržitelných energetických postupů pro budoucí generace.Takový vývoj zdůrazňuje jeho potenciál přepracovat vzorce spotřeby energie a rezonovat s globálními cíli udržitelnosti.
