Datasheets
STL40DN3LLH5.pdfNávrh/specifikace PCN
STLYYY 20/Feb/2018.pdfSestava/původ PCN
STLxx 15/Feb/2021.pdfBalení PCN
Mult Dev Inner Box Chg 9/Dec/2021.pdfChcete lepší cenu?
Přidat do vozíku a odeslat RFQ Nyní vás okamžitě kontaktujeme.
| Množství | Jednotková cena | Ext.Cena |
|---|---|---|
| 1+ | $0.75 | $0.75 |
| 10+ | $0.638 | $6.38 |
| 30+ | $0.568 | $17.04 |
| 100+ | $0.495 | $49.50 |
| 500+ | $0.463 | $231.50 |
| 1000+ | $0.448 | $448.00 |

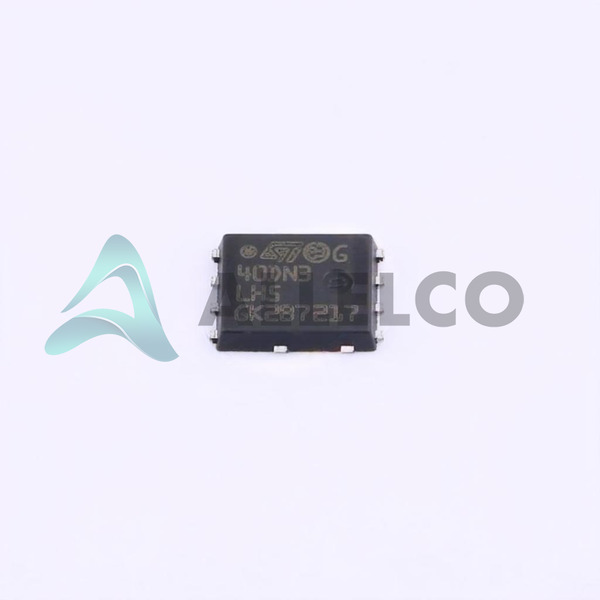

Technické specifikace STL40DN3LLH5
Technické specifikace STMicroelectronics - STL40DN3LLH5, atributy, parametry a části s podobnými specifikacemi jako STMicroelectronics - STL40DN3LLH5
| Atribut produktu | Hodnota atributu | |
|---|---|---|
| Výrobce | STMicroelectronics | |
| Vgs (th) (max) 'Id | 1.5V @ 250µA | |
| Technika | MOSFET (Metal Oxide) | |
| Dodavatel zařízení Package | PowerFlat™ (5x6) | |
| Série | STripFET™ V | |
| RDS On (Max) @ Id, Vgs | 18mOhm @ 5.5A, 10V | |
| Power - Max | 60W | |
| Paket / krabice | 8-PowerVDFN | |
| Balík | Tape & Reel (TR) |
| Atribut produktu | Hodnota atributu | |
|---|---|---|
| Provozní teplota | -55°C ~ 175°C (TJ) | |
| Typ montáže | Surface Mount | |
| Vstupní kapacita (Ciss) (Max) @ Vds | 475pF @ 25V | |
| Nabíjení brány (Qg) (Max) @ Vgs | 4.5nC @ 4.5V | |
| FET Feature | - | |
| Drain na zdroj napětí (Vdss) | 30V | |
| Proud - kontinuální odtok (Id) @ 25 ° C | 40A | |
| Konfigurace | 2 N-Channel (Dual) | |
| Číslo základního produktu | STL40 |
| ATRIBUT | POPIS |
|---|---|
| Stav RoHs | Komf |
| Úroveň citlivosti na vlhkost (MSL) | 1 (Unlimited) |
| Dosáhnout stavu | REACH Unaffected |
| ECCN | EAR99 |
Tři části napravo mají podobné specifikace jako STMicroelectronics STL40DN3LLH5.
| Atribut produktu | ![]() |
![]() |
||
|---|---|---|---|---|
| Part Number | STL40DN3LLH5 | STL38DN6F7AG | STL40C30H3LL | STL3NK40 |
| Výrobce | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| Technika | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
| Dodavatel zařízení Package | PowerFlat™ (5x6) | PowerFlat™ (5x6) | PowerFlat™ (5x6) | PowerFLAT™ (5x5) |
| Paket / krabice | 8-PowerVDFN | 8-PowerVDFN | 8-PowerVDFN | 8-PowerVDFN |
| Konfigurace | 2 N-Channel (Dual) | 2 N-Channel (Dual) | N and P-Channel | - |
| FET Feature | - | - | Logic Level Gate | - |
| RDS On (Max) @ Id, Vgs | 18mOhm @ 5.5A, 10V | 27mOhm @ 5A, 10V | 21mOhm @ 4A, 10V | 5.5Ohm @ 220mA, 10V |
| Proud - kontinuální odtok (Id) @ 25 ° C | 40A | 10A (Tc) | 40A, 30A | 430mA (Tc) |
| Balík | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| Vstupní kapacita (Ciss) (Max) @ Vds | 475pF @ 25V | 380pF @ 25V | 475pF @ 24V | 200 pF @ 25 V |
| Typ montáže | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| Provozní teplota | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
| Power - Max | 60W | 57.7W (Tc) | 60W | - |
| Série | STripFET™ V | Automotive, AEC-Q101, STripFET™ F7 | STripFET™ VI | SuperMESH™ |
| Vgs (th) (max) 'Id | 1.5V @ 250µA | 4V @ 250µA | 1V @ 250µA (Min) | 2V @ 50µA |
| Číslo základního produktu | STL40 | STL38 | STL40 | STL3NK40 |
| Drain na zdroj napětí (Vdss) | 30V | 60V | 30V | 400 V |
| Nabíjení brány (Qg) (Max) @ Vgs | 4.5nC @ 4.5V | 7.9nC @ 10V | 4.6nC @ 4.5V | 13 nC @ 10 V |
Stáhněte si datové listy STL40DN3LLH5 PDF a dokumentaci STMicroelectronics pro STL40DN3LLH5 - STMicroelectronics.
