Datasheets
STGx14NC60KD.pdfNávrh/specifikace PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdfSestava/původ PCN
Capacity Expansion 30/Mar/2021.pdfBalení PCN
Box Label Chg 28/Jul/2016.pdfChcete lepší cenu?
Přidat do vozíku a odeslat RFQ Nyní vás okamžitě kontaktujeme.
| Množství | Jednotková cena | Ext.Cena |
|---|---|---|
| 1+ | $2.671 | $2.67 |
| 10+ | $2.344 | $23.44 |
| 30+ | $2.15 | $64.50 |
| 100+ | $1.953 | $195.30 |
| 500+ | $1.72 | $860.00 |
| 1000+ | $1.679 | $1,679.00 |

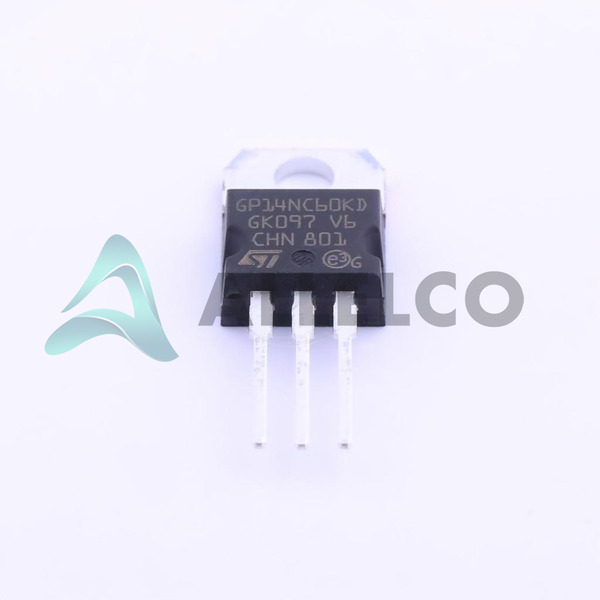

Technické specifikace STGP14NC60KD
Technické specifikace STMicroelectronics - STGP14NC60KD, atributy, parametry a části s podobnými specifikacemi jako STMicroelectronics - STGP14NC60KD
| Atribut produktu | Hodnota atributu | |
|---|---|---|
| Výrobce | STMicroelectronics | |
| Napětí - kolektoru emitoru Breakdown (Max) | 600 V | |
| VCE (o) (Max) @ VGE, Ic | 2.5V @ 15V, 7A | |
| Zkušební podmínky | 390V, 7A, 10Ohm, 15V | |
| Td (zapnuto / vypnuto) při 25 ° C | 22.5ns/116ns | |
| přepínání energie | 82µJ (on), 155µJ (off) | |
| Dodavatel zařízení Package | TO-220 | |
| Série | PowerMESH™ | |
| Reverse Time Recovery (TRR) | 37 ns | |
| Power - Max | 80 W |
| Atribut produktu | Hodnota atributu | |
|---|---|---|
| Paket / krabice | TO-220-3 | |
| Balík | Tube | |
| Provozní teplota | -55°C ~ 150°C (TJ) | |
| Typ montáže | Through Hole | |
| Typ vstupu | Standard | |
| Typ IGBT | - | |
| Gate Charge | 34.4 nC | |
| Aktuální - sběratel Pulsní (ICM) | 50 A | |
| Proud - Collector (Ic) (Max) | 25 A | |
| Číslo základního produktu | STGP14 |
| ATRIBUT | POPIS |
|---|---|
| Stav RoHs | Komf |
| Úroveň citlivosti na vlhkost (MSL) | 1 (Unlimited) |
| Dosáhnout stavu | REACH Unaffected |
| ECCN | EAR99 |
Tři části napravo mají podobné specifikace jako STMicroelectronics STGP14NC60KD.
| Atribut produktu | ||||
|---|---|---|---|---|
| Part Number | STGP19NC60KD | STGP10NC60KD | STGP10NC60K | STGP12NB60KD |
| Výrobce | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| VCE (o) (Max) @ VGE, Ic | - | - | - | - |
| Číslo základního produktu | - | DAC34H84 | MAX500 | ADS62P42 |
| Gate Charge | - | - | - | - |
| Typ montáže | - | Surface Mount | Through Hole | Surface Mount |
| Td (zapnuto / vypnuto) při 25 ° C | - | - | - | - |
| Série | - | - | - | - |
| Paket / krabice | - | 196-LFBGA | 16-DIP (0.300', 7.62mm) | 64-VFQFN Exposed Pad |
| Dodavatel zařízení Package | - | 196-NFBGA (12x12) | 16-PDIP | 64-VQFN (9x9) |
| Aktuální - sběratel Pulsní (ICM) | - | - | - | - |
| Power - Max | - | - | - | - |
| Proud - Collector (Ic) (Max) | - | - | - | - |
| Typ vstupu | - | - | - | Differential |
| Napětí - kolektoru emitoru Breakdown (Max) | - | - | - | - |
| Provozní teplota | - | -40°C ~ 85°C | 0°C ~ 70°C | -40°C ~ 85°C |
| Typ IGBT | - | - | - | - |
| Balík | - | Tape & Reel (TR) | Tube | Tape & Reel (TR) |
| Zkušební podmínky | - | - | - | - |
| Reverse Time Recovery (TRR) | - | - | - | - |
| přepínání energie | - | - | - | - |
Stáhněte si datové listy STGP14NC60KD PDF a dokumentaci STMicroelectronics pro STGP14NC60KD - STMicroelectronics.
