Zprávy, že Intel má zvýšené objednávky pro pokročilé balicí zařízení a materiály

Zasvěcenci průmyslu odhalili, že společnost Intel zvýšila své příkazy na více vybavení a dodavatelů materiálu, aby vyvinula další generaci pokročilého balení založeného na technologii skleněných substrátů, která se očekává, že do roku 2030 vstoupí do hromadné výroby.


Pokročilé obaly budou hrát důležitou roli při rozšíření Mooreova zákona, protože má potenciál zvýšit hustotu tranzistoru a uvolnit výkonnou výpočetní sílu vysoce výkonné výpočetní techniky.

Zdroje říkají, že Intel vidí pokročilé obaly jako strategii, jak porazit TSMC v oblasti smluvní výroby, a společnost také soutěží s TSMC v pokročilém 3nm a pod procesní výrobou.

Společnost Intel v posledním desetiletí investovala přibližně 1 miliardu dolarů na založení linie a dodavatelského řetězce a dodavatelského řetězce skleněného substrátu ve své továrně na Arizona s očekávaným spuštěním kompletního roztoku skleněného substrátu od roku 2026 do roku 2030.

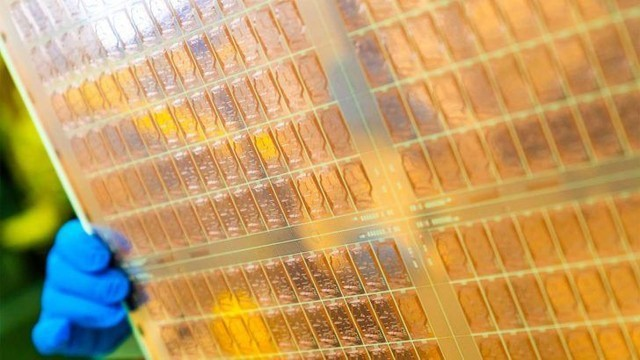

Podle Intel mají skleněné substráty vynikající mechanické, fyzické a optické vlastnosti, což umožňuje připojení více tranzistorů v obalu, což vede k větší škálovatelnosti a balení s větší systémovou úrovní než organické substráty.Společnost plánuje zahájit řešení kompletního skleněného substrátu na trhu ve druhé polovině této dekády, což umožňuje průmyslu prosazovat Mooreův zákon nad 2030.

Skleněný substrát získal pozornost a investice od více podniků.Společnost Samsung Electromechanical, dceřiná společnost společnosti Samsung Group, oznámila v březnu zřízení společného frontu sjednocených výzkumů a vývoje (R&D) s hlavními elektronickými dceřinými společnostmi, jako je Samsung Electronics a Samsung Display, aby se vyvinuly skleněné substráty.Společnost zahájí rozsáhlou výrobu v roce 2026 s cílem dosáhnout komercializace rychleji než Intel, která před deseti lety vstoupila do výzkumu a vývoje skleněných substrátů.A Apple se aktivně účastní PCB vyrobených ze skleněných substrátů.
