L9110 ovladač motoru IC: Pinout, funkce a aplikace

Tato příručka zkoumá IC ovladač motoru L9110, klíčový nástroj pro robotiku a automatizaci.Je navržen tak, aby efektivně ovládal motory DC, s provozem duálního směru a podporou různých vstupních napětí, což je ideální pro nízkoenergetické projekty.Tato příručka zdůrazňuje jeho funkce, použití a integrační tipy, nabízí užitečné poznatky a inspiruje kreativitu a praktická řešení v elektronickém designu.

Katalog

Co je IC ovladač motoru L9110?

The L9110 IC motorového ovladače se objevuje jako všestranný, nákladově efektivní řešení pro kontrolu DC motorů v obou směrech.Tato komponenta je vytvořena tak, aby vyhovovala kontinuálním proudům 750-800 mA, s vrcholy dosahují až 1,5-2a.Rozlišovací schopnost L9110 spočívá v její integrované upínací diodě, což je rys, který bezpečně chrání proti poškození reverzních proudů.Je k dispozici v konfiguracích 8-pinových dip a SOP8, což usnadňuje hladkou integraci do různých nastavení poháněných motorem a zvyšuje přizpůsobivost.Pro ty, kteří implementují L9110, jeho snadnost použití zvyšuje prototypování, zejména v situacích, kdy je oceňována rychlá přizpůsobivost.Jeho kompaktní struktura spojená s snadným pájením a spolehlivým výkonem zjednodušuje cestu vývoje hardwaru.Řidič IC najde laskavost ve vzdělávací robotice pro navigaci složitých procesů učení a zároveň podporuje kreativní průzkum.

Konfigurace PIN L9110

S. Ne	Jméno	Funkce
1	Oa	Výstupní kolík
2	VCC	Napětí
3	VCC	Napětí
4	Ob	B Výstupní pin
5	GND	Země
6	Ia	Vstupní kolík
7	Ib	B vstupní kolík
8	GND	Země

Funkce IC L9110

Funkce	Popis
Nízký klidný proud	Šetří sílu během nečinných stavů.
Široký rozsah napětí	Pracuje s dodávkou 2,5 V až 12V.
Vysoký proudový výstup	800 mA na kanál pro řízení DC motorů.
Nízké nasycení	Snižuje teplo a zvyšuje účinnost.
Kompatibilní CPU	Přímo se připojuje k výstupům TTL/CMOS.
Vestavěné diody	Chrání před hroty napětí.
Integrovaný design	Kombinuje ovládání a pohon v jednom IC.
Ochrana pinů	Chrání před vysokým napětím.
Provozní teplota	0 ℃ až 80 ℃ Pro všestranné aplikace.

L9110 IC Výrobce

Chip ovladače motoru L9110 je vyráběn různými společnostmi se sídlem v Asii.Mezi ně patří UMW (také známý jako Youtai Semiconductor Co., Ltd.), Htcsemi, Jsmsemi, Mixic a Lanke.Mezi další klíčové výrobce patří Wuxi I-Core Elec, Hanschip Semiconductor, MSKSEMI, HXY MOSFET, HGSEMI a XBLW jsou také producenty tohoto široce používaného čipu ovladače.

Alternativy k L9110

• • L293D

• • L298

• • TB6612FNG

• • DRV8833

• • Max1508

• • TA6586

• • DRV8837

• • DRV8871

• MX1919

Schéma obvodu L9110

Schéma obvodu ukazuje, jak ovládat motor pomocí ovladače motoru L9110 IC.Motor je připojen k kolíkům 1 (OA) a 4 (OB) IC, zatímco všechny GND kolíky jsou spojeny s společnou zemí obvodu.VCC kolíky IC jsou připojeny k napájecímu napájení a poskytují potřebné provozní napětí.Ovládání směru motoru je dosaženo prostřednictvím vstupních kolíků OA a OB, které mohou propojit s mikrokontrolérem nebo logickým obvodem, aby se upravil pohyb motoru podle předdefinovaného Tabulka pravdy.Tato jednoduchá konfigurace nevyžaduje další externí komponenty, což umožňuje přímému ovládání motoru dopředu a zpětným ovládáním motoru přepínáním vstupních kolíků.

Ia	Ib	Oa	Ob
H	L	H	L
L	H	L	H
L	L	L	L
H	H	L	L

Výzvy v obvodu L9110

Použití ovladače motoru L9110 může vést k problémům, jako jsou neočekávané resetování obvodu, přehřátí komponent nebo nereagující motory.Tyto problémy jsou často způsobeny hroty napětí nebo obvodem nakreslujícím nadměrný proud.Pro vyřešení těchto problémů je důležité pečlivě zkontrolovat všechna elektrická připojení, aby se zajistilo, že jsou bezpečné a ověřte, že úrovně napětí zůstávají v doporučeném rozsahu.Přidání kondenzátorů do obvodu může také pomoci spravovat napětí a chránit systém před poškozením.Je nutné správné rozptyl tepla, zejména při náročných nastaveních.Přehřátí lze zabránit pomocí chladičů a zajištění přiměřeného proudění vzduchu.U robotik nebo automatizačních systémů pomáhá udržování stabilního prostředí s dobrou ventilací a kontrolovanými okolními teplotami optimalizovat výkon a dlouhověkost ovladače L9110.Pro připojení L9110 s mikrokontroléry, jako je Arduino, je nutné nakonfigurovat dva kolíky GPIO jako vstupy pro ovladač.Toto nastavení umožňuje přesné ovládání směru motoru nastavením stavů PIN.Pečlivé návrh a plánování obvodů jsou klíčem k zajištění efektivního a spolehlivého provozu motoru v těchto aplikacích.

Úvahy o návrhu L9110

Efektivní design je zakořeněn v pozorném řízení energetických připojení, aby se zabránilo problémům s obvody.Využití síly Schottky Diodes může snížit riziko problémů s reverzní baterií.Tyto úvahy položí základy pro stabilitu a spolehlivost, podobně jako budování spolehlivého nadace budovy.Na PCB poskytuje vývoj spolehlivé uzemňovací strategie konzistentní referenci pro obvody a minimalizuje rušení srovnatelné s udržováním klidu uprostřed chaosu.K dispozici je velkorysé šířky stopy k ubytování předpokládaných současných zátěží a zabránění přehřátí, podobně jako navrhování širokých dopravních pruhů pro odvrácení přetížení.Umístění oddělení kondenzátorů poblíž výkonových kolíků podporuje stabilitu napětí a tlumí hluk, podobně jako použití chráničů přepětí během kolísání výkonu.Přímé a nepřekonatelné cesty kontrolních signálů jsou důležité, zejména při propojení s mikrokontroléry, aby byla zajištěna přesná a rychlá komunikace, podobně jako vyčištění týmové komunikace usnadňující efektivní operace.

Aplikace L9110

Robotika a automatizace

V oblasti robotiky je ovladač L9110 vyžadován kvůli svému spolehlivému výkonu při řízení motoru pro pohyb a bezproblémové provoz.Robotici nadšenci často přijímají tuto součást robotiky v malém měřítku, kde záleží na jemnosti a řízení energie.V praktických nastaveních je udržování stabilní motorické funkce v robotech AIDS při optimalizaci využití energie cenné během konkurenčních akcí.

Tištěná zařízení a projekty pro kutily

U tištěných výtvorů a DIY podniků vyniká L9110 poskytováním přímé kontroly nad malými DC motory.Jeho kompaktnost je výhodná v projektech, které upřednostňují prostorovou efektivitu a výkon, jako je v 3D nastavení tisku nebo gadgetů postavených na míru vyžadující hladkou kontrolu pohybu.Jeho role v prototypování a vzdělávacích soupravách obohacuje vzdělávací zkušenosti a umožňuje praktický objev.

Motorizovaný přenos a hračky

Jednoduchost a robustnost L9110 z něj činí možnost pro hračky a lehká dopravní řešení.Praktické zkušenosti ukazují, že použití takových složek v dětských hračkách zvyšuje trvanlivost a provozní plynulost.V lehkých elektrických vozidlech nabízí její schopnost zvládnout značný proud řešení přátelské k rozpočtu pro fandy a producenty v drobném měřítku.Tato aplikace překlenuje inovace s dostupností v osobním tranzitu.

Solární systémy

L9110 se ukáže jako výhodné v solárních aplikacích, včetně solárních sledovacích systémů a skromných nastavení obnovitelné energie.Použití tohoto ovladače zvyšuje efektivní transformaci sluneční energie na mechanický výstup a zvyšuje výkon systému.

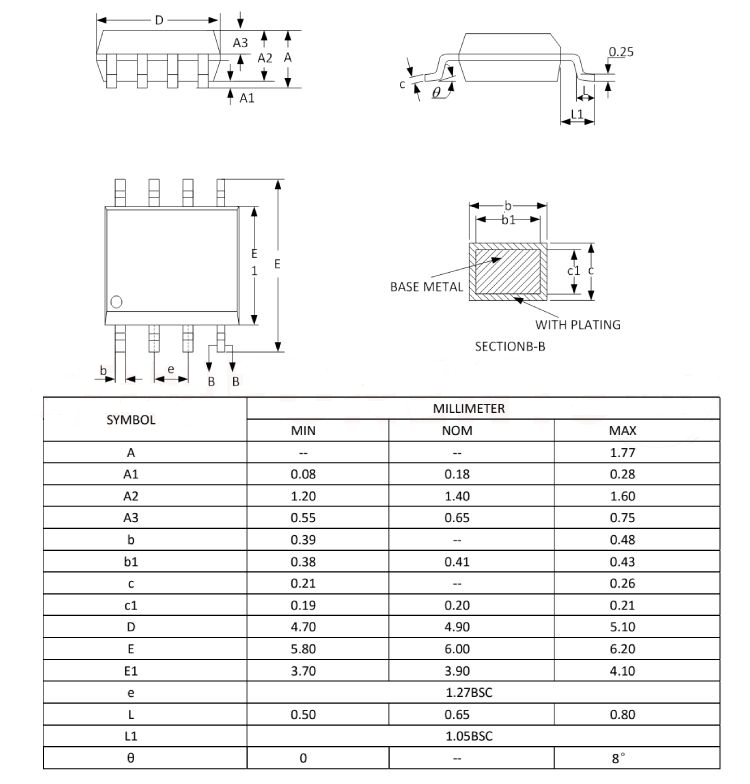

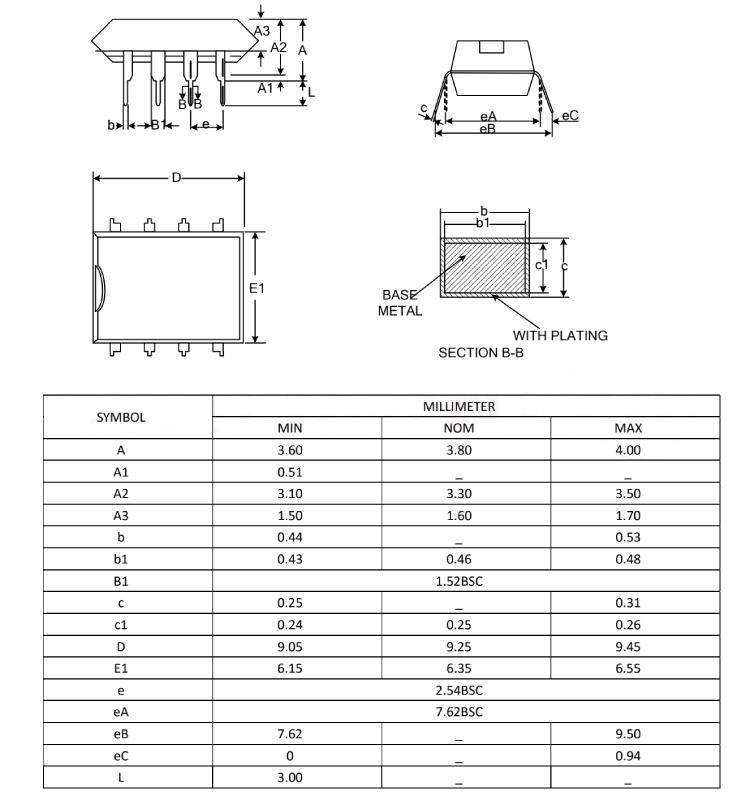

L9110 Footprint and Dimensions
