Zkoumání LD1117S33TR PMIC a informace o datovém listu

Ve světě regulace napětí vyniká LD11117S33TR jako spolehlivý regulátor napětí s nízkým úderem známým pro svou přizpůsobivost a stabilitu napříč různými aplikacemi.K dispozici v nastavitelných i pevných konfiguracích nabízí robustní správu napětí a udržuje stabilní výstup i za kolísajících vstupních podmínek.S integrovanou tepelnou a zkratovou ochranou se LD1117S33TR prokazuje potřebné v citlivých elektronických prostředích, jako jsou počítačové systémy a komunikační zařízení.Tento článek se vrhá do svých základních vlastností, praktických aplikací a technických sil a ukazuje, proč upřednostňujete jeho přímý, ale efektivní design pro vytváření kompaktních a spolehlivých výkonových řešení.

Katalog

Přehled LD1117S33TR

The LD1117S33TR Vyniká jako regulátor napětí, který nabízí až 800 Ma s nastavitelným referenčním napětím počínaje 1,25 V. Jeho snadnost integrace do stávajících systémů, díky kompatibilitě pin-to-pin se standardními průmyslovými moduly, činí toto zařízení přitažlivý pro různé aplikace.

Nastavitelná verze LD1117S33TR poskytuje pozoruhodná vylepšení, jako je snížení napětí.Tato vlastnost podporuje účinné využití energie a zajišťuje, aby systémy zůstaly stabilní uprostřed kolísajících vstupních podmínek.Vylepšená tolerance napětí přispívá ke spolehlivosti, což je velmi oceněno ve scénářích vyžadujících stabilní napájení.V praktické aplikaci LD1117S33TR prokazuje všestrannost napříč četnými obvody.Zjednodušení integrace získává zhodnocení, čímž se sníží náklady na přepracování a urychluje časové osy rozvoje.

Podrobnosti o rozložení špendlíků

Číslo kolíku	Název pin	Popis
1	Země	Zemní kolík - připojený k zemi systému.
2	Vout	Regulované výstupní napětí
3	Vin	Vstupní napětí, které má být regulováno

LD1117S33TR CAD reprezentace

Symbol

Stopa

3D model

Alternativy

• LM1117MPX-3.3/NOPB

• LT1117IST-3.3#TR

• LD1117S30C

• • LM1117MPX-2.5

Aplikace LD1117S33TR

• • Základní konfigurace: Chcete -li využít verzi regulátoru pevného napětí, musíte připojit zdroj napájení k PIN VIN a nakreslete stabilizovaný výstup z kolíku Vout, udržovat uzemnění ADJ/zemního kolíku.Představení kondenzátoru na výstupu může výrazně snížit rušení šumu, což je v zásadě prospěšné v citlivých aplikacích a zajistit jasnost, kde hluk může způsobit problémy.

• • Nastavitelná konfigurace výstupu: Pro scénáře vyžadující nastavitelný výstup, připojení dvou rezistorů, R1 a R2, umožňuje vyladění napětí na požadovanou specifikaci.Zvýšení odmítnutí zvlnění přidáním kondenzátoru, CADJ, může zvýšit stabilitu.Často můžete zjistit, že vylepšení těchto komponent zvyšuje výkon, zejména v dynamických prostředích vyžadujících flexibilitu.

• • Řízení hluku: Implementace dalších kondenzátorů na vstupu i výstupu nabízí efektivní filtraci šumu.Tato technika zachovává integritu signálu, aspekt aktivní v přesné elektronice.Poznatky z testování v terénu a vylepšení iteračního návrhu často řídí optimální výběr a umístění kondenzátoru, což odráží hloubku praktických odborností.

Blok diagram

Návrh obvodu aplikačního obvodu

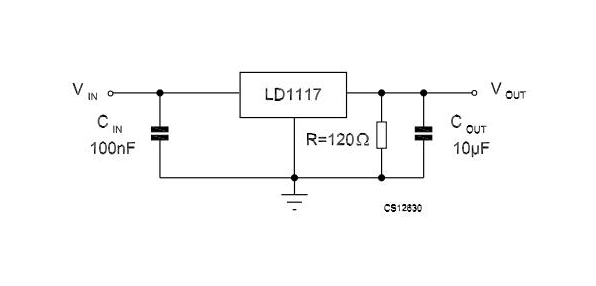

Konfigurace obvodu pro výstup 1,2 V

Crafting Circuits pro různé pevné výstupy

Rozměry

Technické specifikace

Typ	Parametr
Stav životního cyklu	Aktivní (poslední aktualizace: před 7 měsíci)
Časová doba z továrny	8 týdnů
Kontaktní pokovování	Cín
Mount	Povrchová držák
Typ montáže	Povrchová držák
Balíček / pouzdro	TO-261-4, TO-261AA
Počet kolíků	3
Hmotnost	4.535924G
Provozní teplota	0 ° C ~ 125 ° C.
Obal	Páska a naviják (Tr)
JESD-609 kód	E3
Stav dílu	Aktivní
Úroveň citlivosti na vlhkost (MSL)	1 (neomezený)
Počet zakončení	4
Ukončení	SMD/SMT
ECCN kód	Ear99
Metoda balení	TR, 7 palců
Maximální rozptyl energie	12W
Poloha terminálu	DVOJÍ
Terminální forma	Gull Wing
Počet funkcí	1
Číslo základní dílu	LD1117
Počet špendlíků	4
Kód JESD-30	R-PDSO-G4
Počet výstupů	1
Výstupní napětí	3,3V
Typ výstupu	Opravené
Maximální výstupní proud	1.3a
Napětí	3,3V
Maximální napájecí napětí	15v
Min napájecí napětí	4,75V
Konfigurace výstupu	Pozitivní
Rozptyl energie	12W
Klidový proud	10 mA
Přesnost	1%
Maximální výstupní napětí	3,3V
Výstupní napětí 1	3,3V
Počet regulátorů	1
Min vstupní napětí	4,75V
Ochranné funkce	Přes proud, přes teplotu
Napětí droput (max)	1,2V @ 800 mA
PSRR	75 dB (120 Hz)
Napětí	1,1v
Nominální vstupní napětí	3,3V
Dropot napětí1-NOM	1,1v
Min výstupní napětí	3,3V
Nominální výstupní napětí	3,3V
Vstupní zkreslení proud	5Ma
Přesnost výstupního napětí	1%
Výška	1,8 mm
Délka	6,5 mm
Šířka	3,5 mm
Dosáhnout SVHC	Ne SVHC
Kalení záření	Žádný
Stav ROHS	Rohs3 vyhovující
Olovo zdarma	Olovo zdarma

Srovnatelné části

Číslo dílu

Výrobce

Balíček / pouzdro

Počet kolíků

Počet výstupů

Maximální výstupní proud

Min vstupní napětí

Nominální vstupní napětí

Min výstupní napětí

Nominální výstupní napětí

Výstupní napětí

Maximální výstupní napětí

Přesnost

Zobrazit porovnání

LD1117S33TR

Stmicroelectronics

TO-261-4, TO-261AA

3

1

1,3 a

4,75 v

3,3 v

3,3 v

3,3 v

3,3 v

3,3 v

1%

LD1117S33TR VS NCP1117ST33T3G

NCP1117ST33T3G

Na polovodiči

TO-261-4, TO-261AA

3

1

1,3 a

3,6 v

2,5 v

2,5 v

2,5 v

2,5 v

2,5 v

1%

LD1117S33TR VS NCP1117ST33T3G

LD1117str

Stmicroelectronics

TO-261-4, TO-261AA

4

1

1:00

3,5 v

-

3,3 v

3,3 v

3,3 v

3,3 v

1%

LD1117S33TR VS LD1117str

LD1117S50CTR

Stmicroelectronics

TO-261-4, TO-261AA

3

1

1,3 a

2,35 v

-

1,25 v

-

15 v

15 v

1%

LD1117S33TR VS LD1117S50CTR

LD1117S25TR

Stmicroelectronics

TO-261-4, TO-261AA

3

1

1,3 a

6,5 v

-

5 v

-

5 v

5 v

1%

LD1117S33TR VS LD1117S25TR

DataSheet PDF

LD1117S33TR Datasheets:

Ld1117xx.pdf

NCP1117ST33T3G Datasheets:

Hlavní baterie s válci.pdf

NCP, NCV1117.PDF

LD1117STR Datasheets:

Ld1117xx.pdf

LD1117S50CTR Datasheets:

Ld1117xx.pdf

LD1117S25TR Datasheets:

Ld1117xx.pdf

Často kladené otázky [FAQ]

1. Co je LD1117S33TR?

LD1117S33TR je univerzální regulátor napětí s nízkým odložením, který zvládne až 800 Ma výstupního proudu.K dispozici v verzích s pevným a nastavitelným napětím nabízí více standardních výstupních napětí.Jeho rozšířené použití je důkazem jeho účinnosti a flexibilní role, kterou hraje při poskytování stabilních zdrojů energie, zejména v prostředí citlivých na energii.Regulátor představuje přizpůsobivost a splňuje různé technologické požadavky.V aplikacích můžete zjistit, že LD1117S33TR vyniká ve scénářích citlivých na teplo, což pomáhá prodloužit životnost a účinnost zařízení.
